上海大众途观 基本装备 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

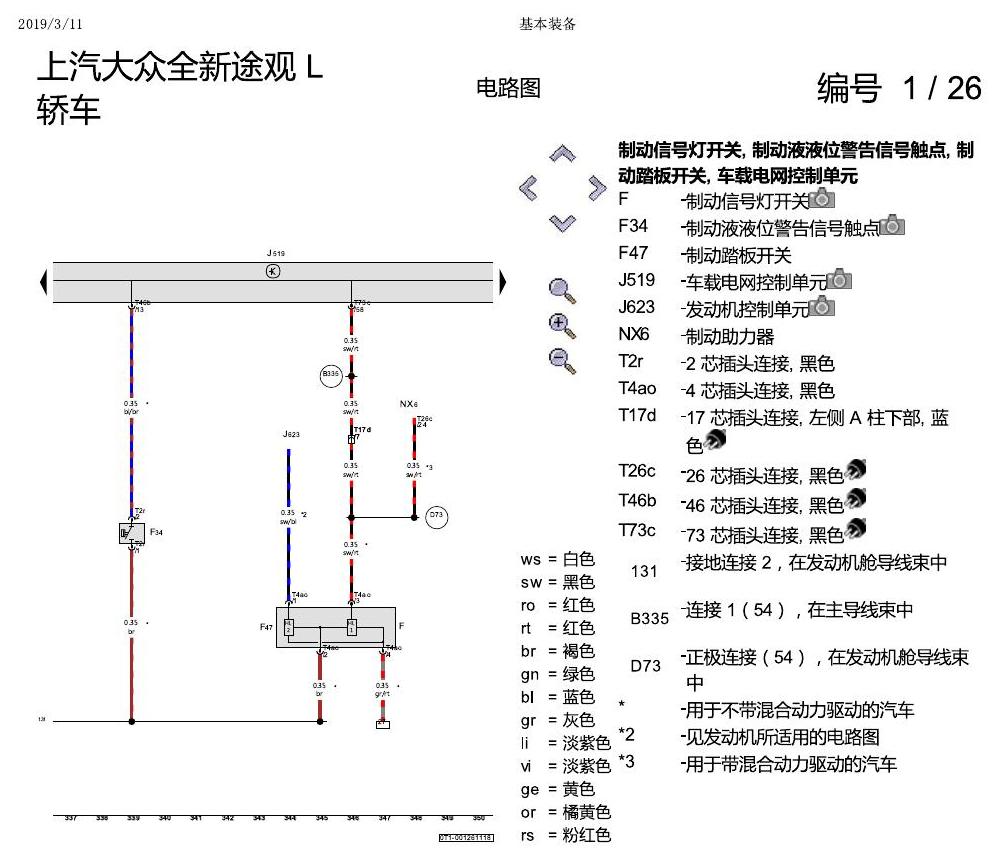

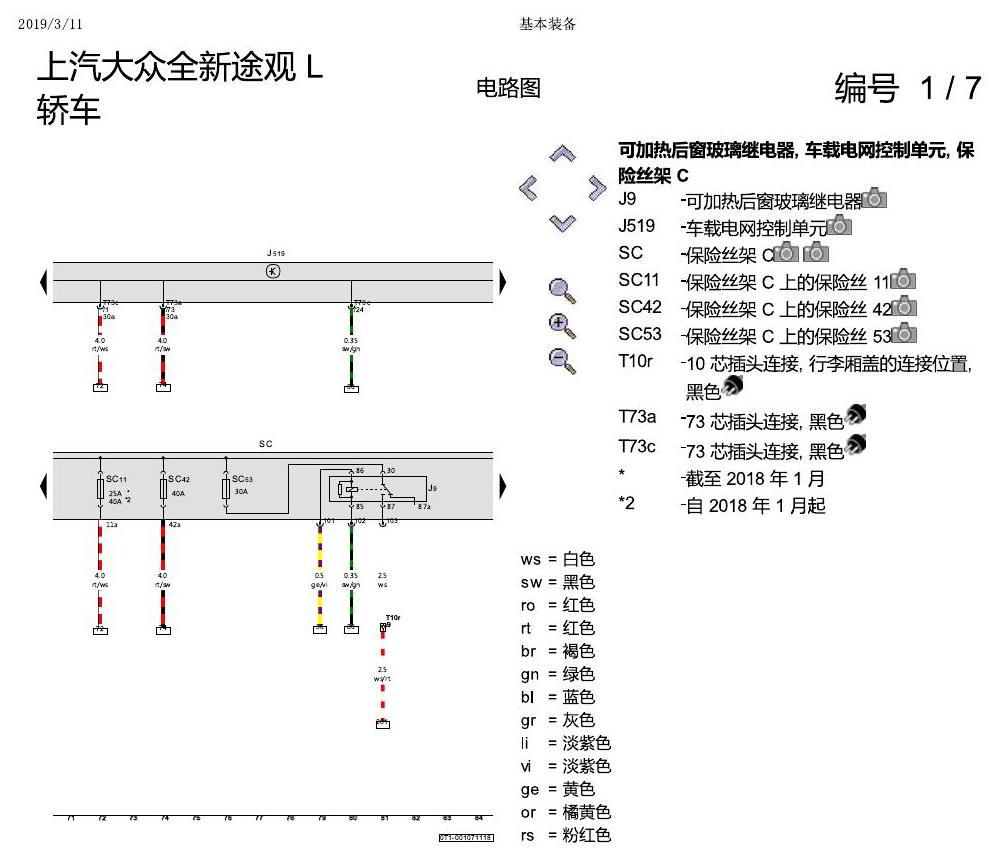

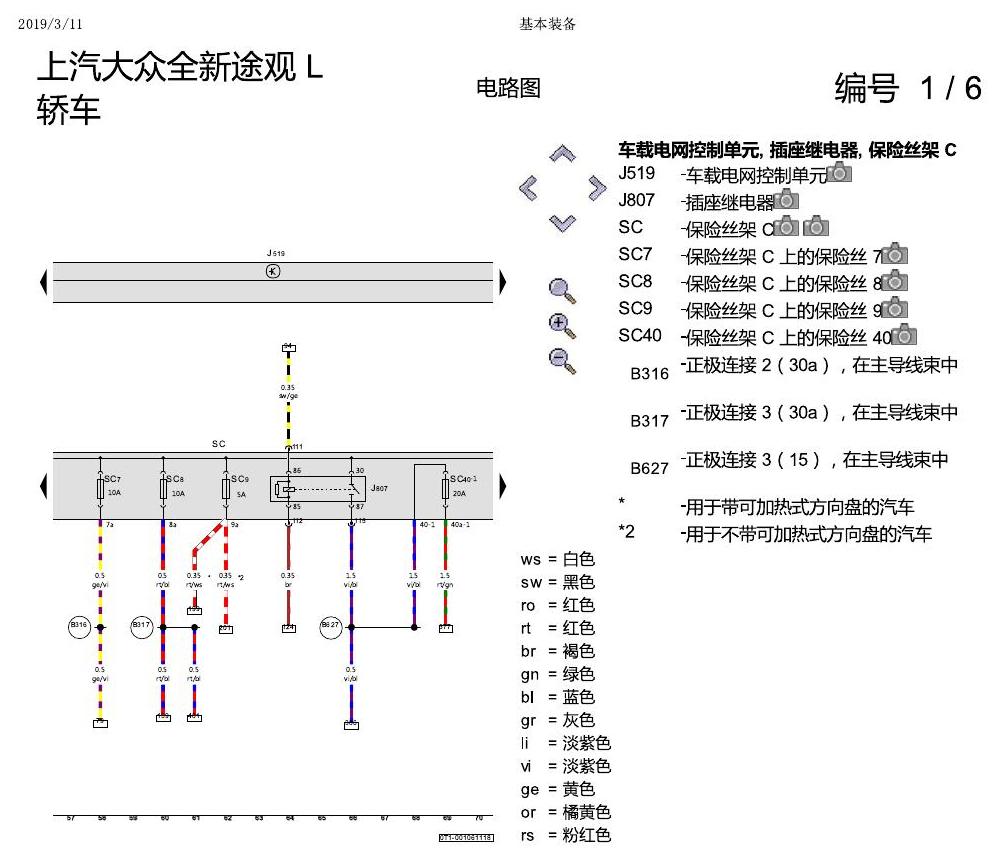

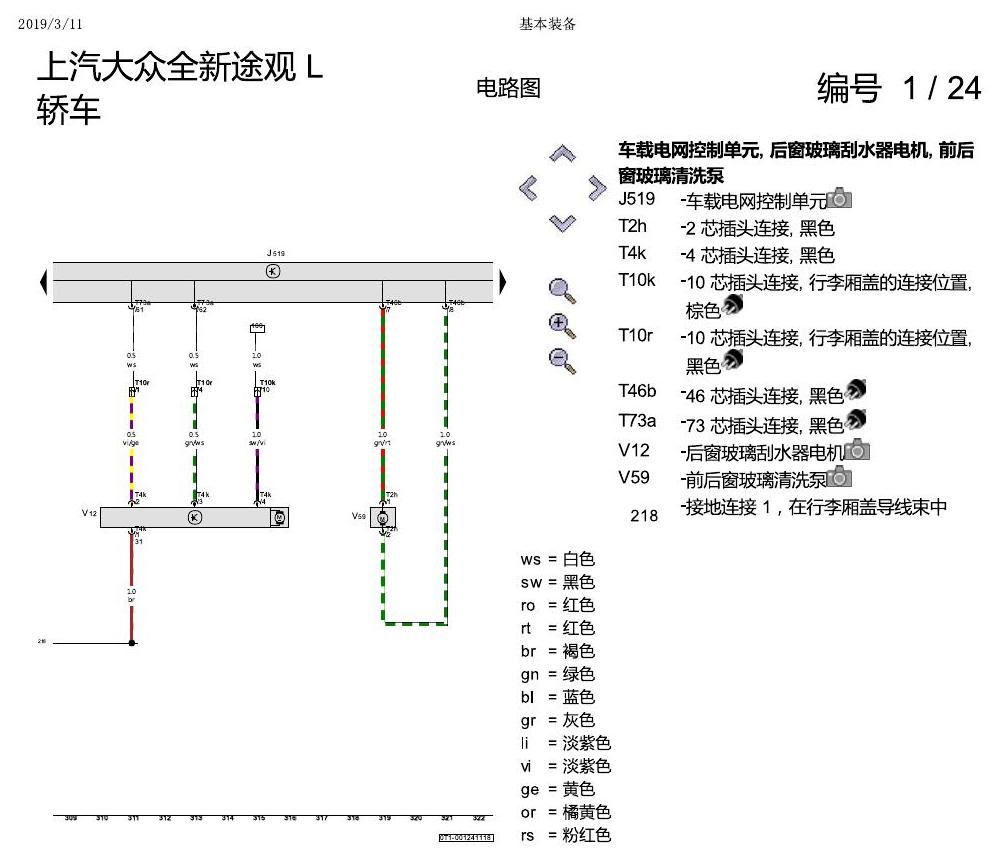

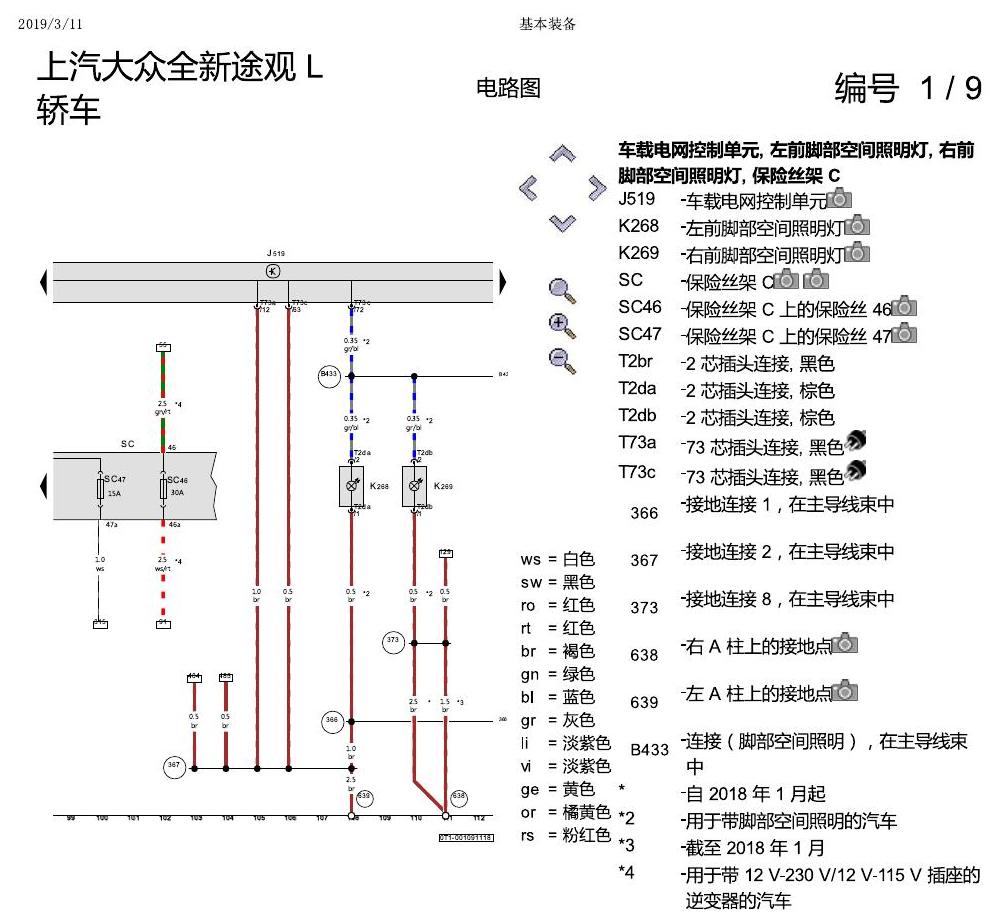

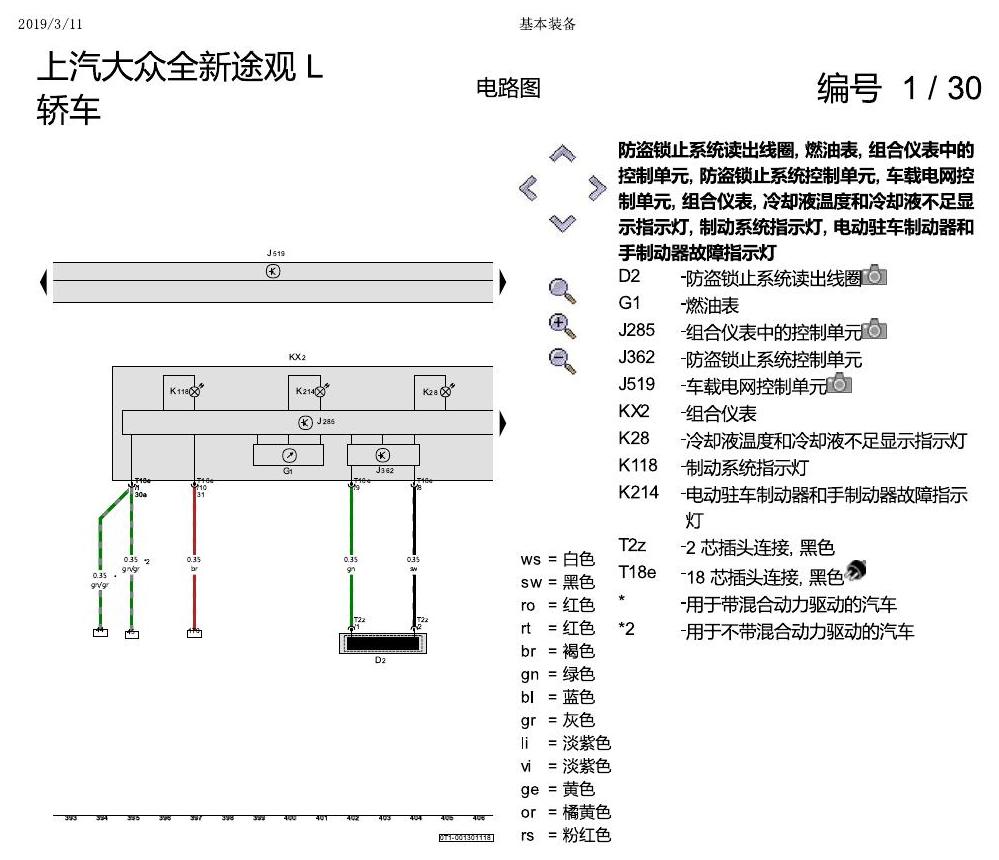

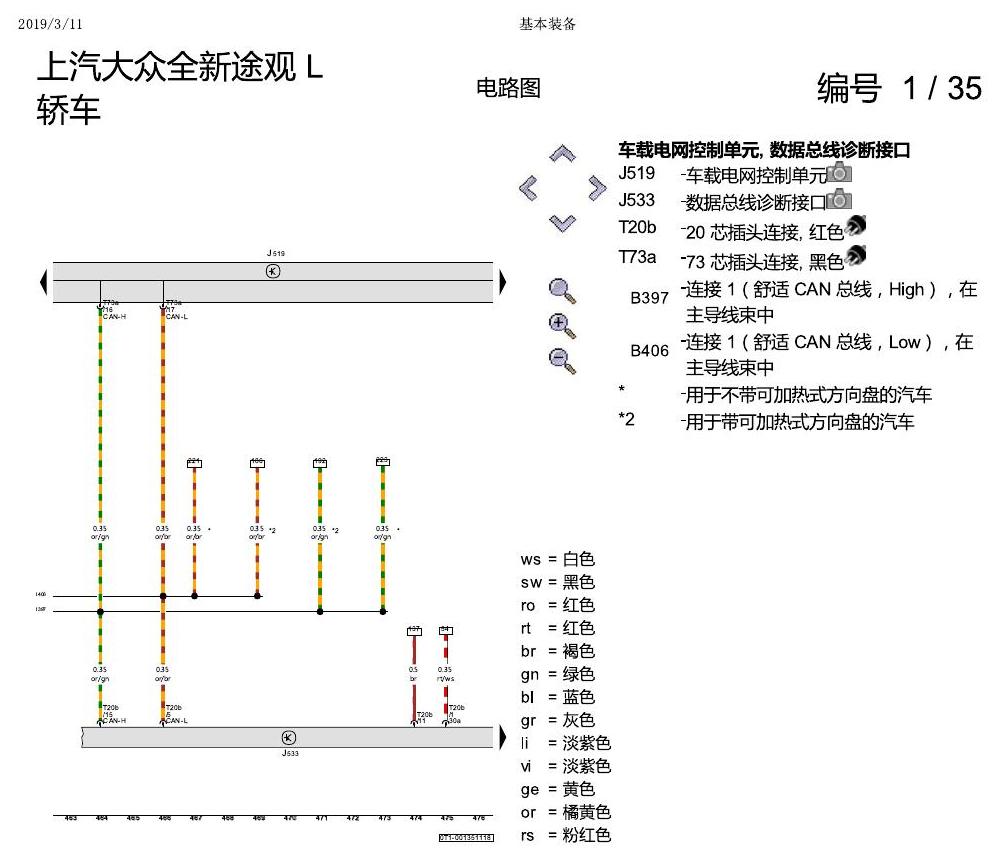

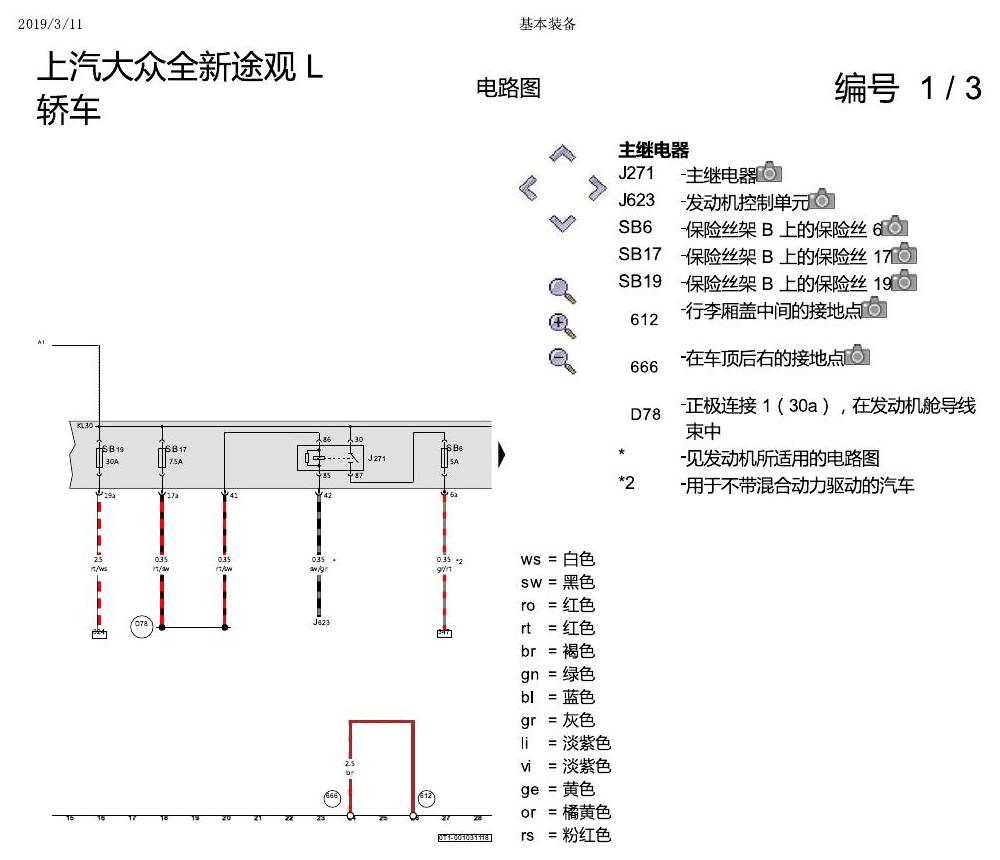

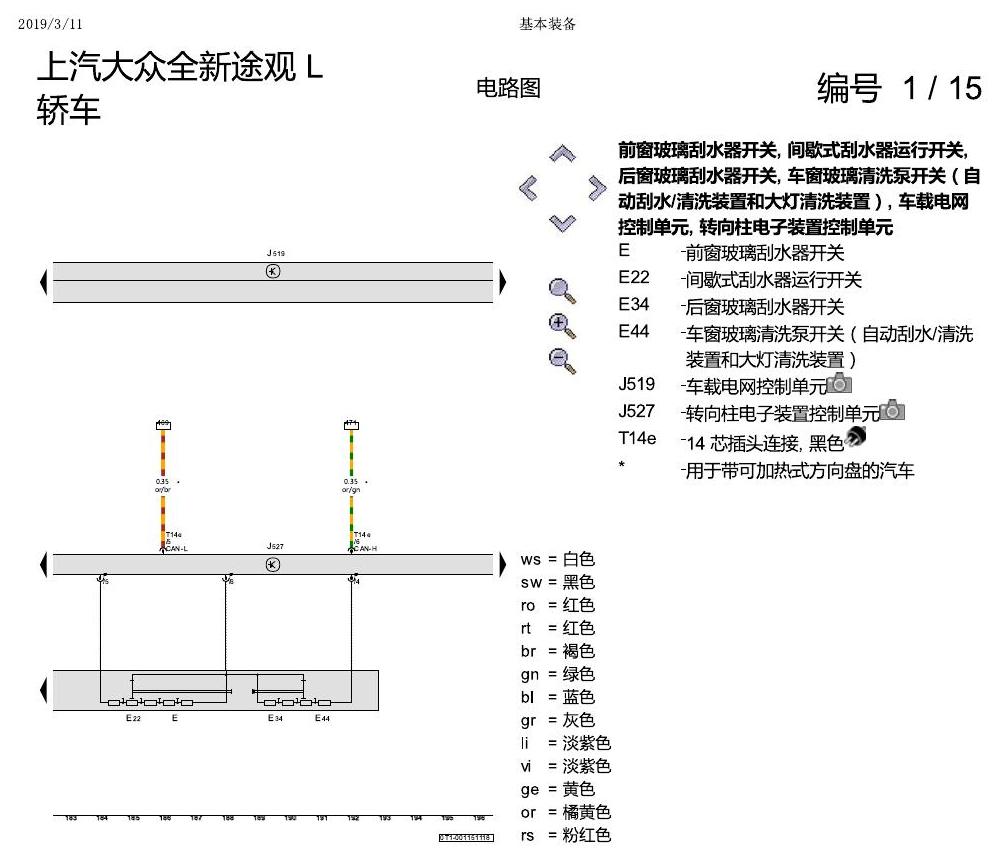

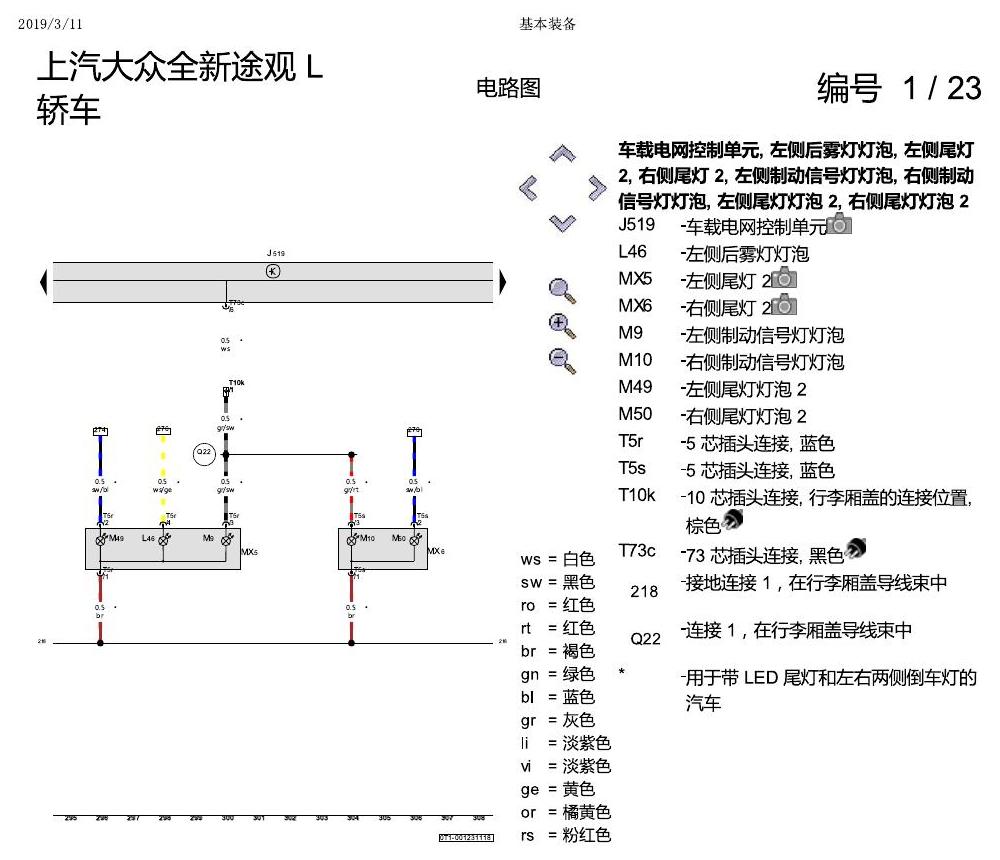

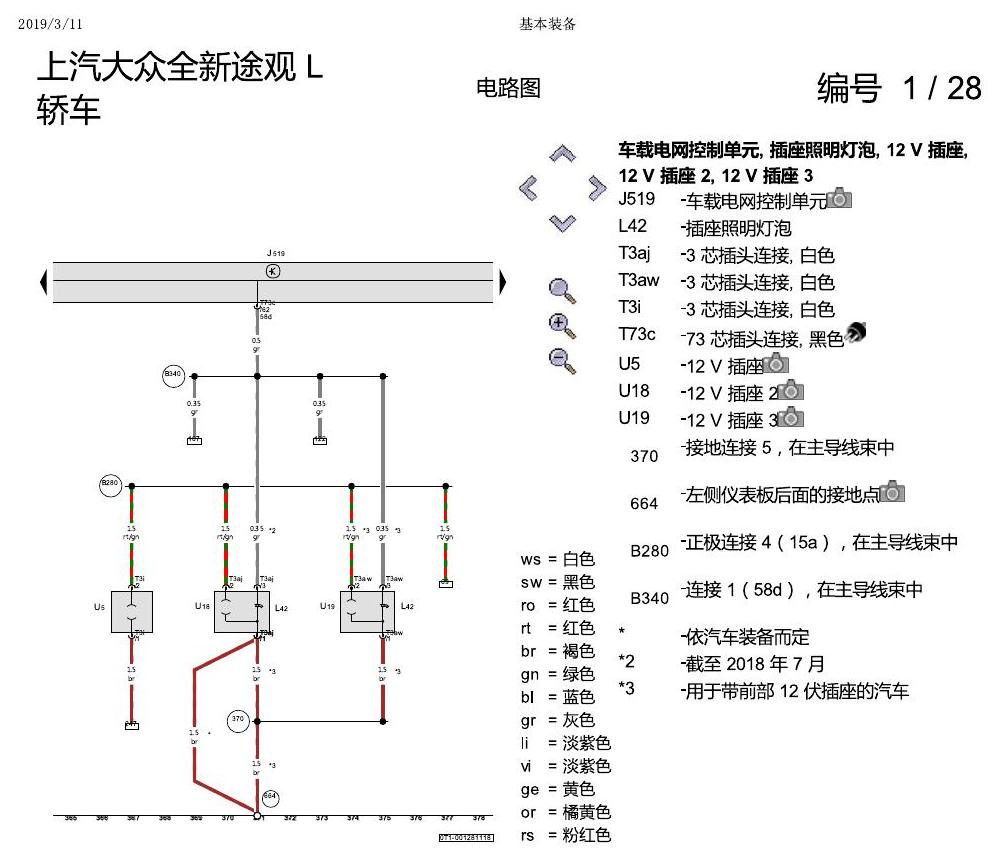

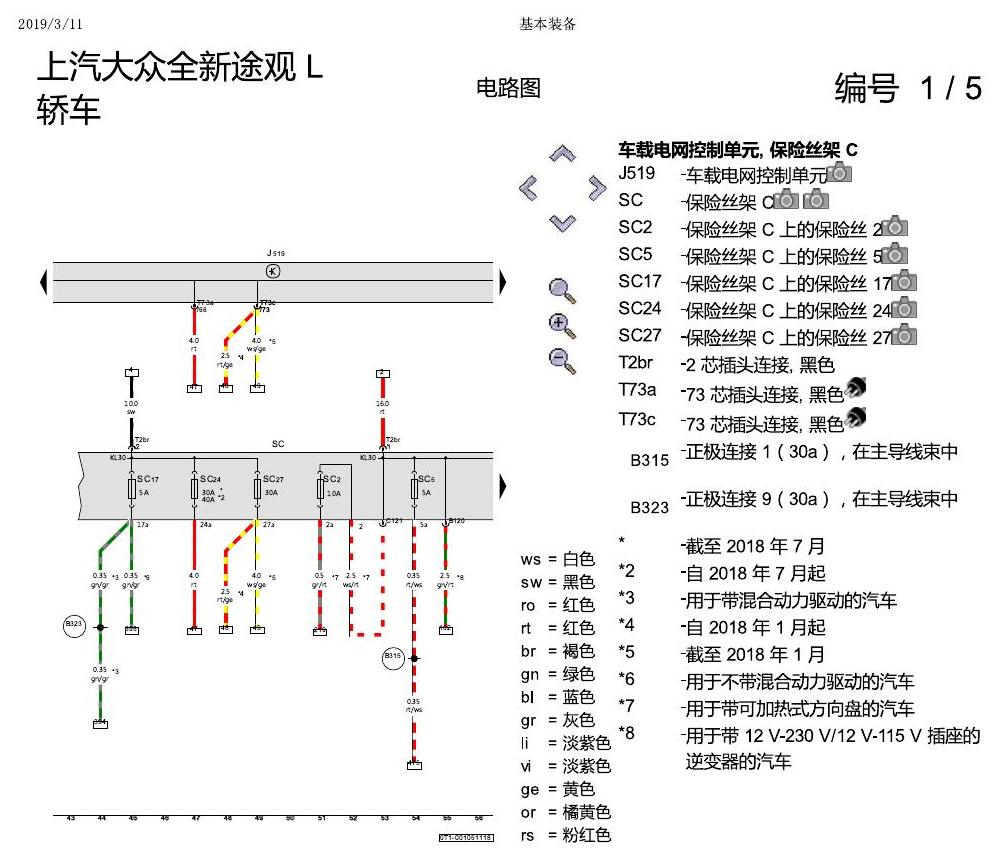

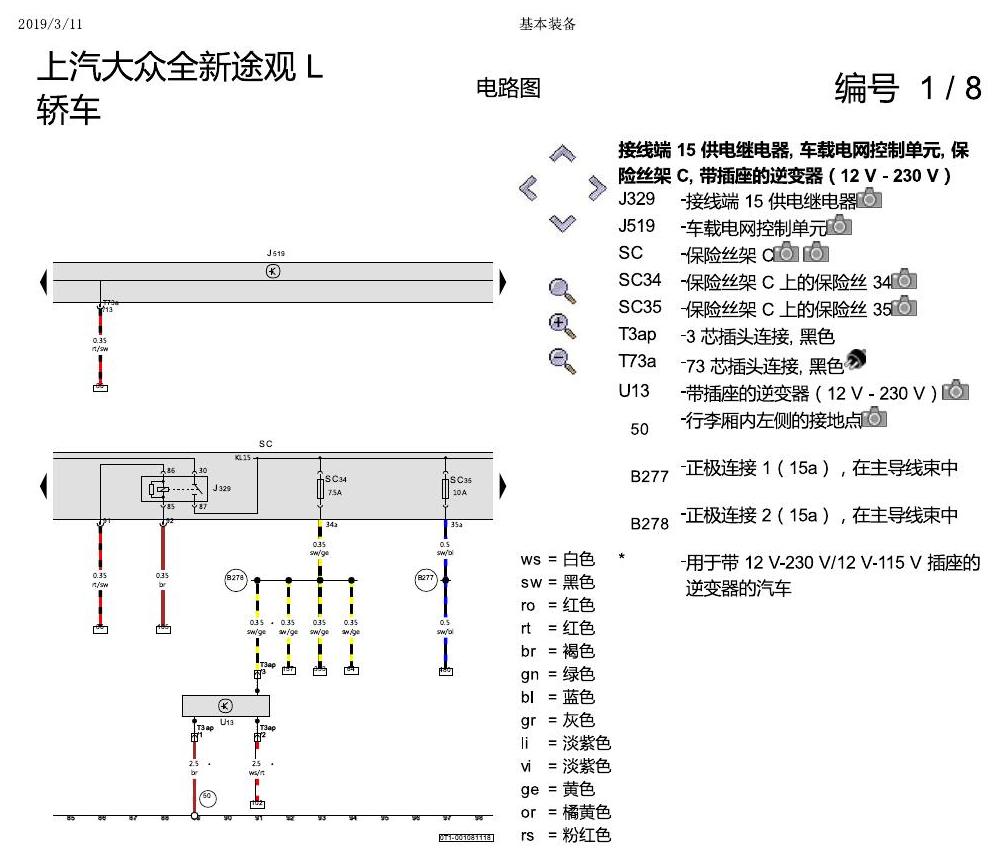

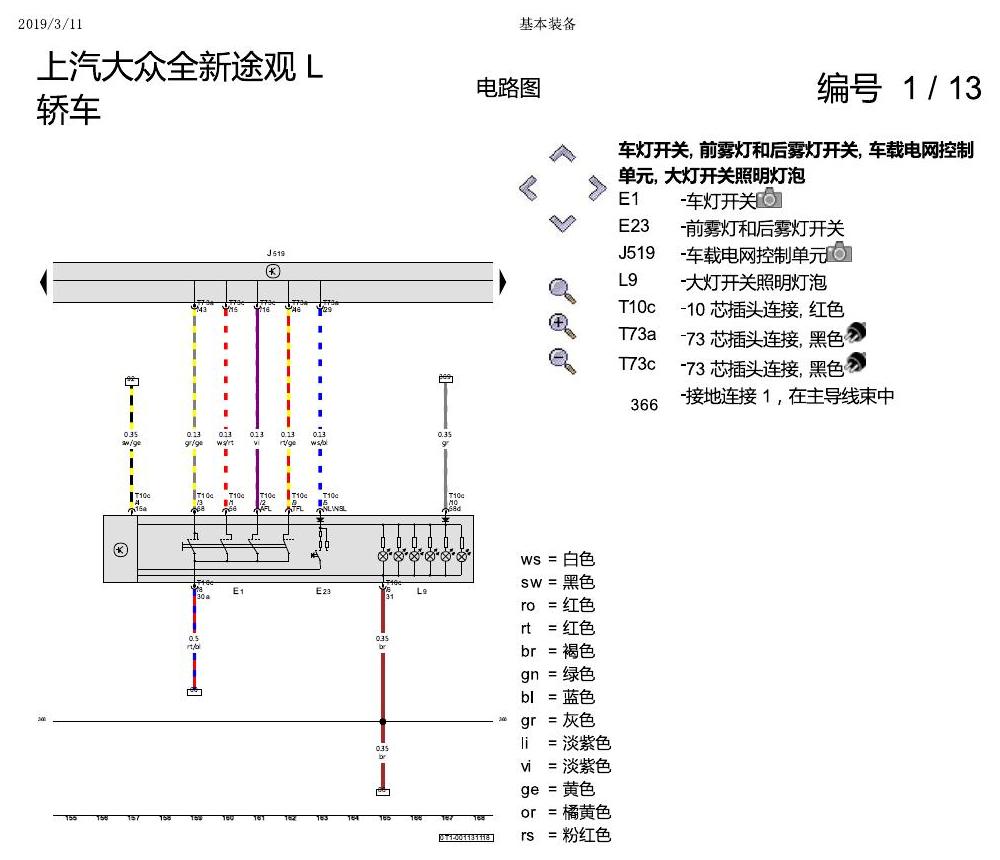

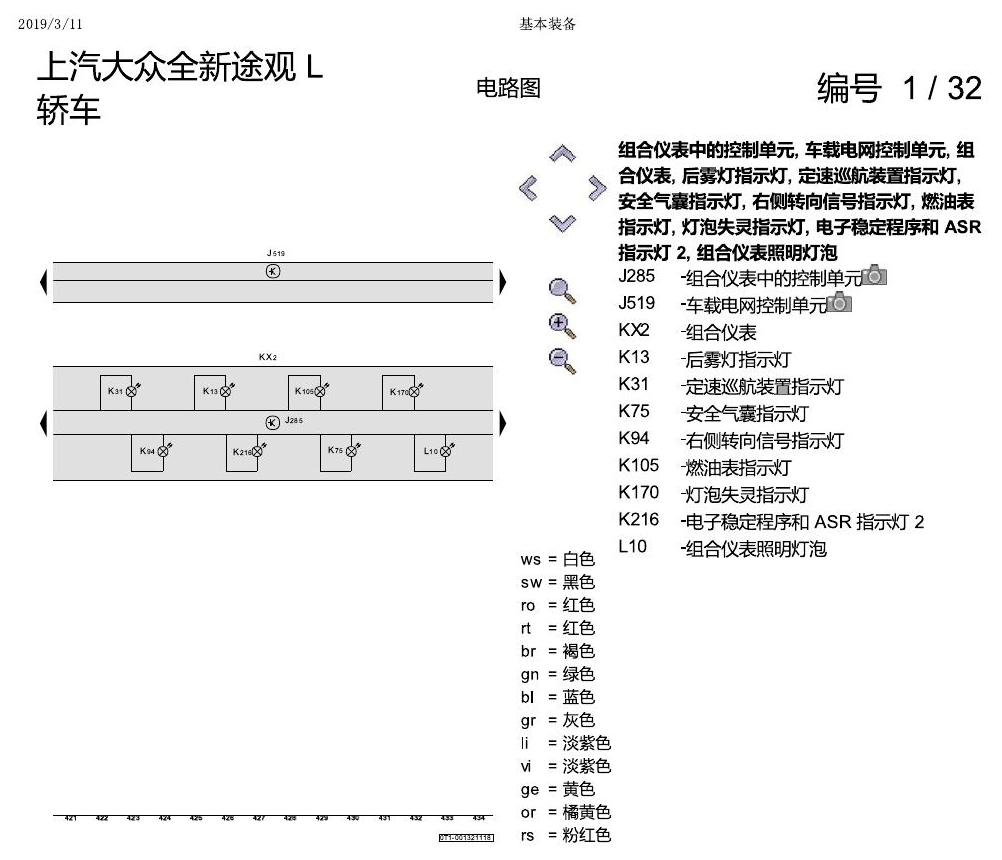

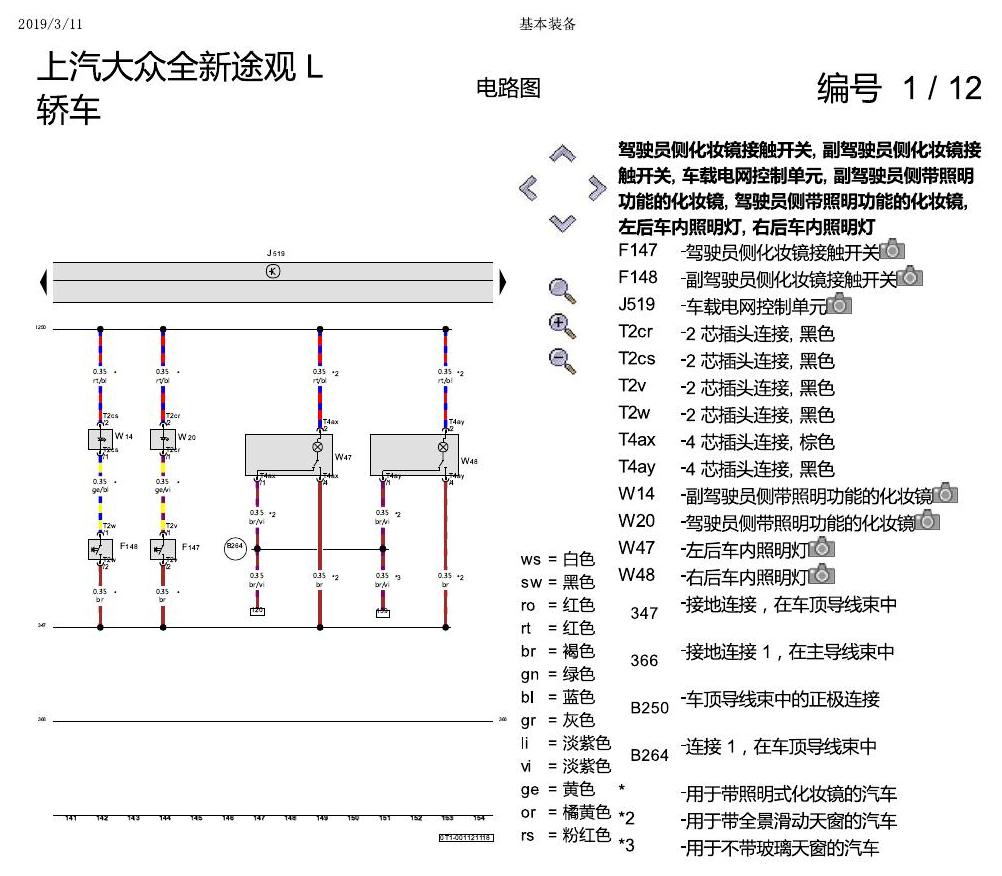

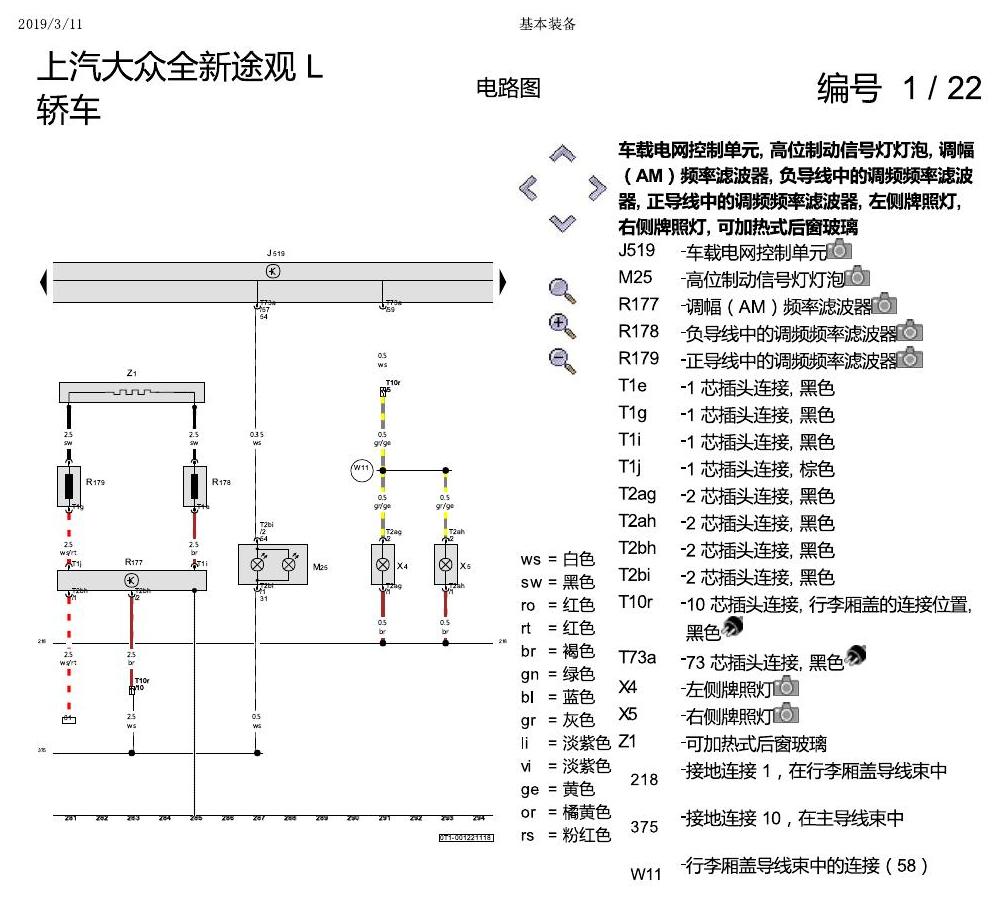

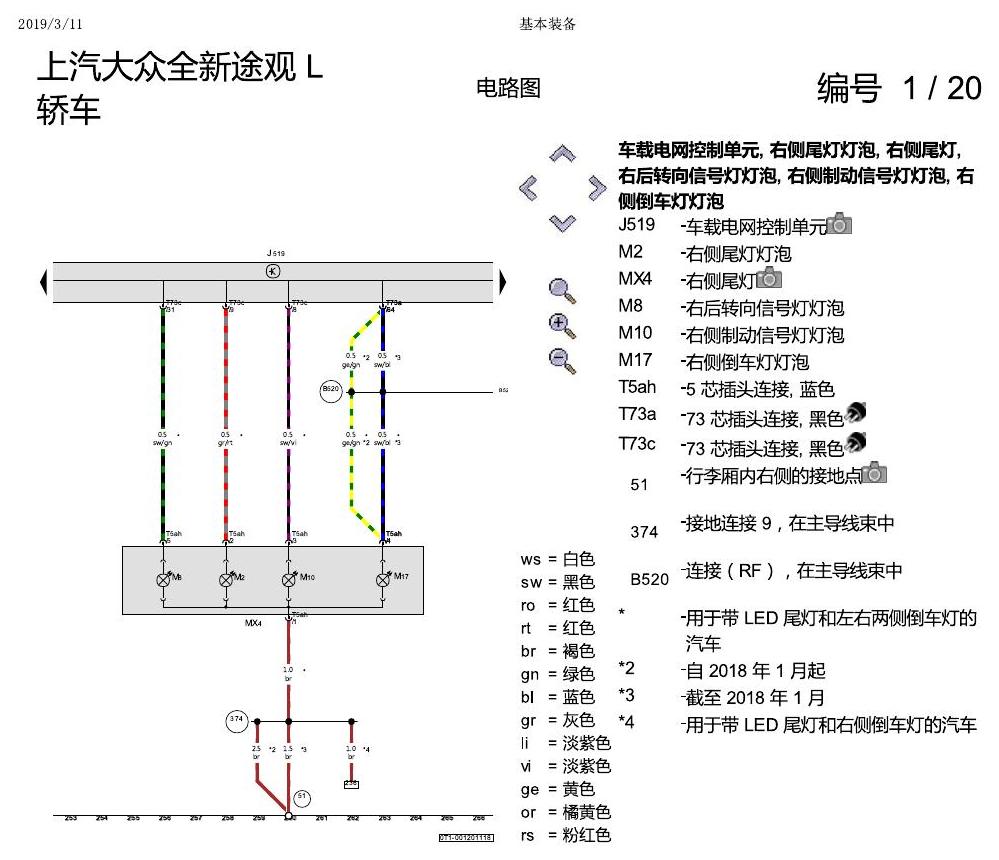

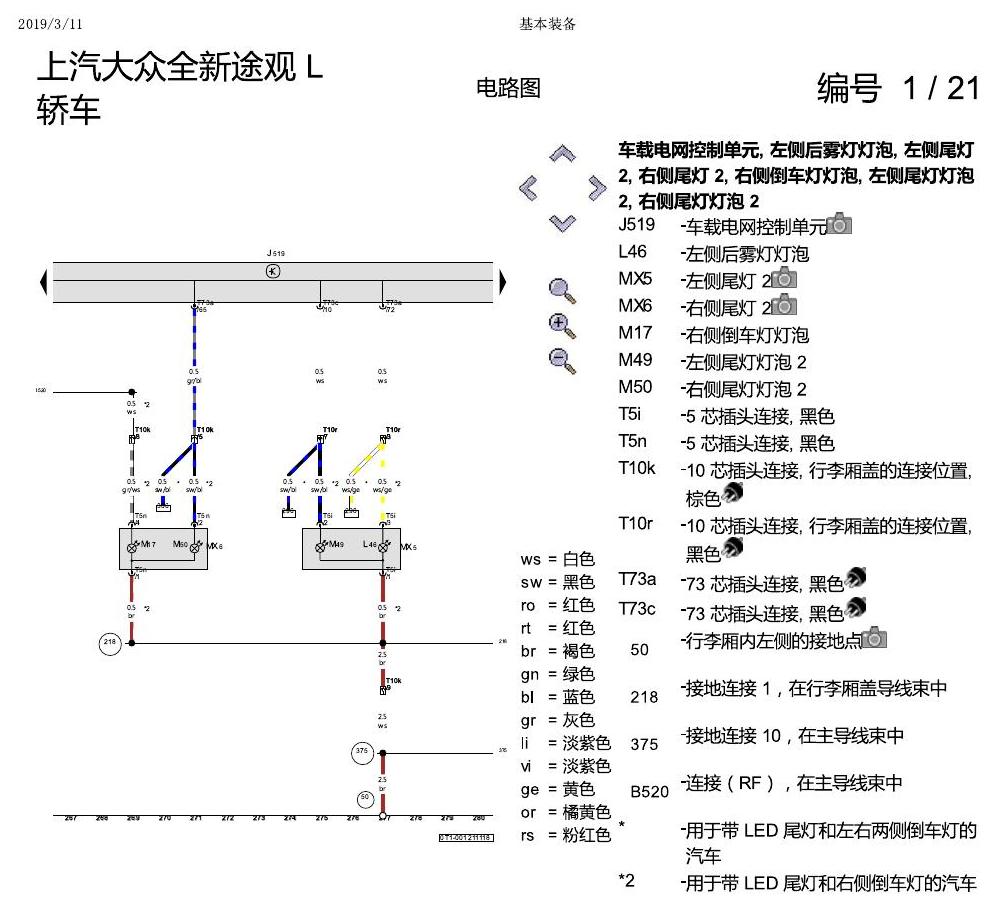

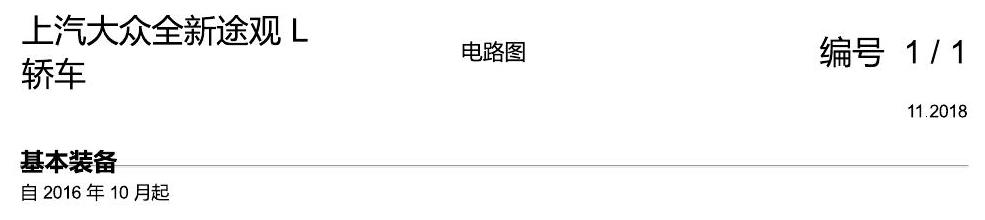

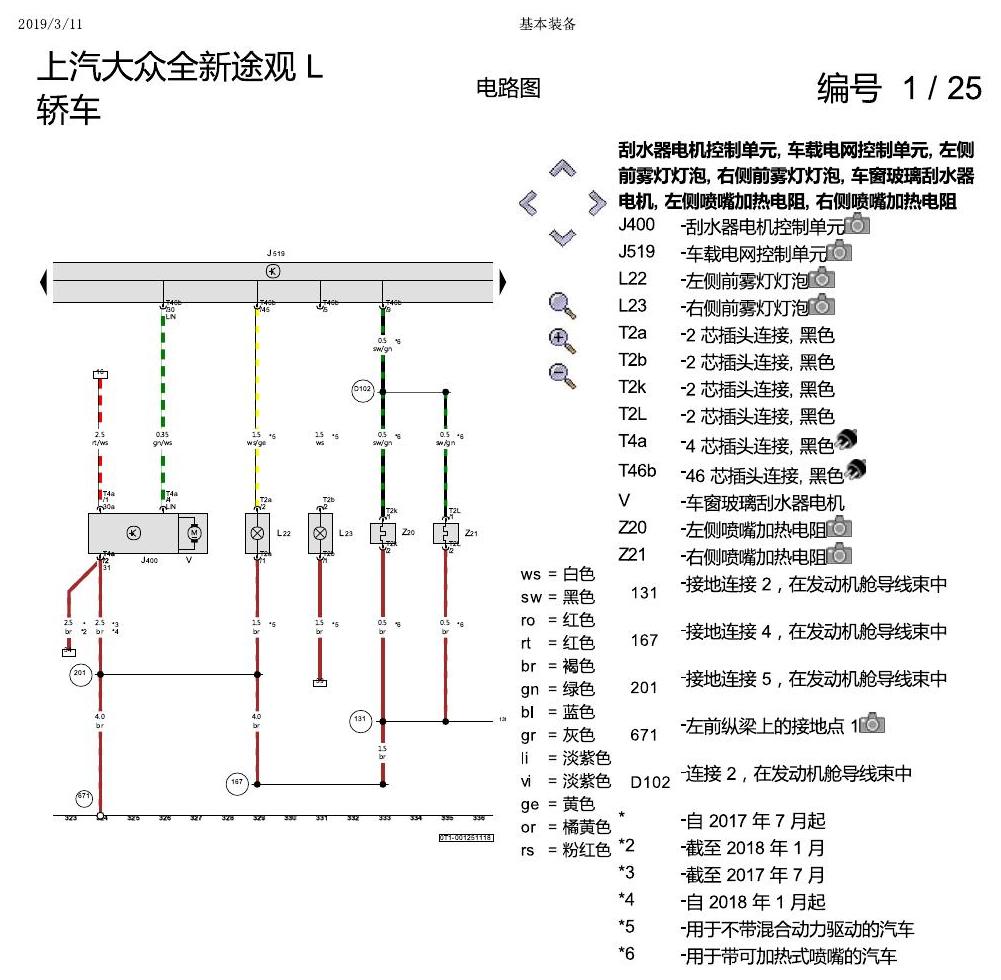

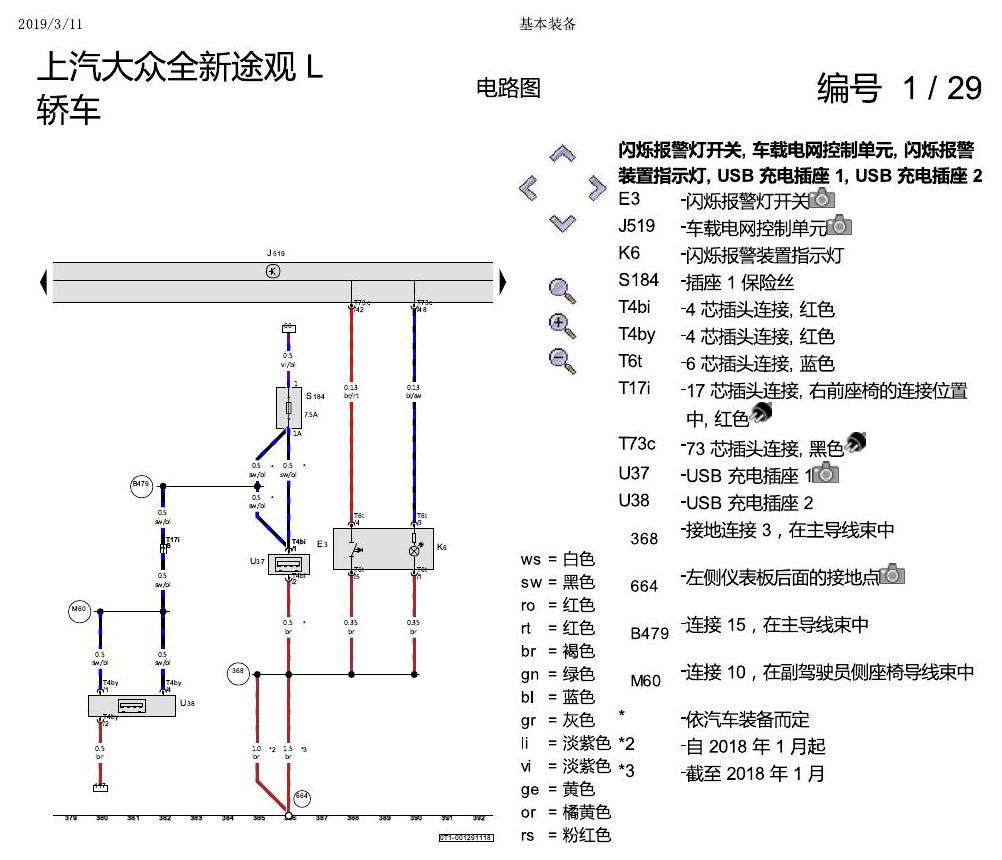

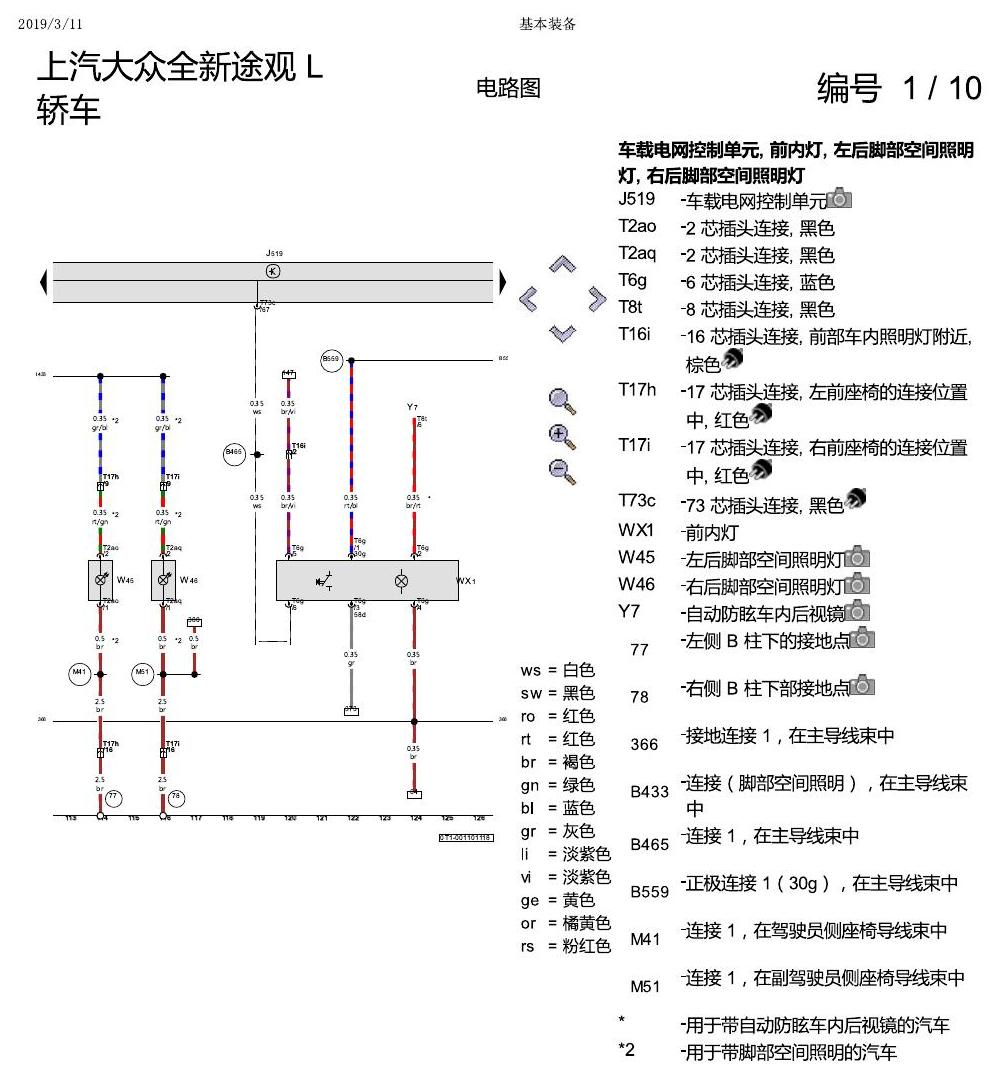

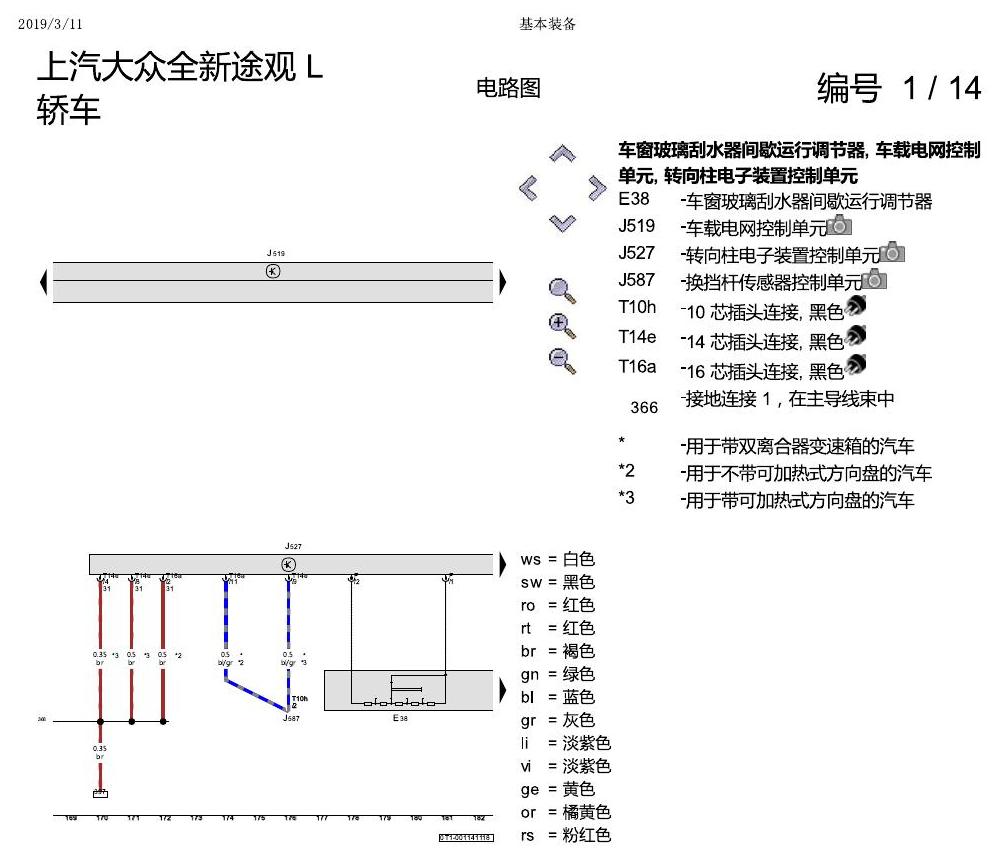

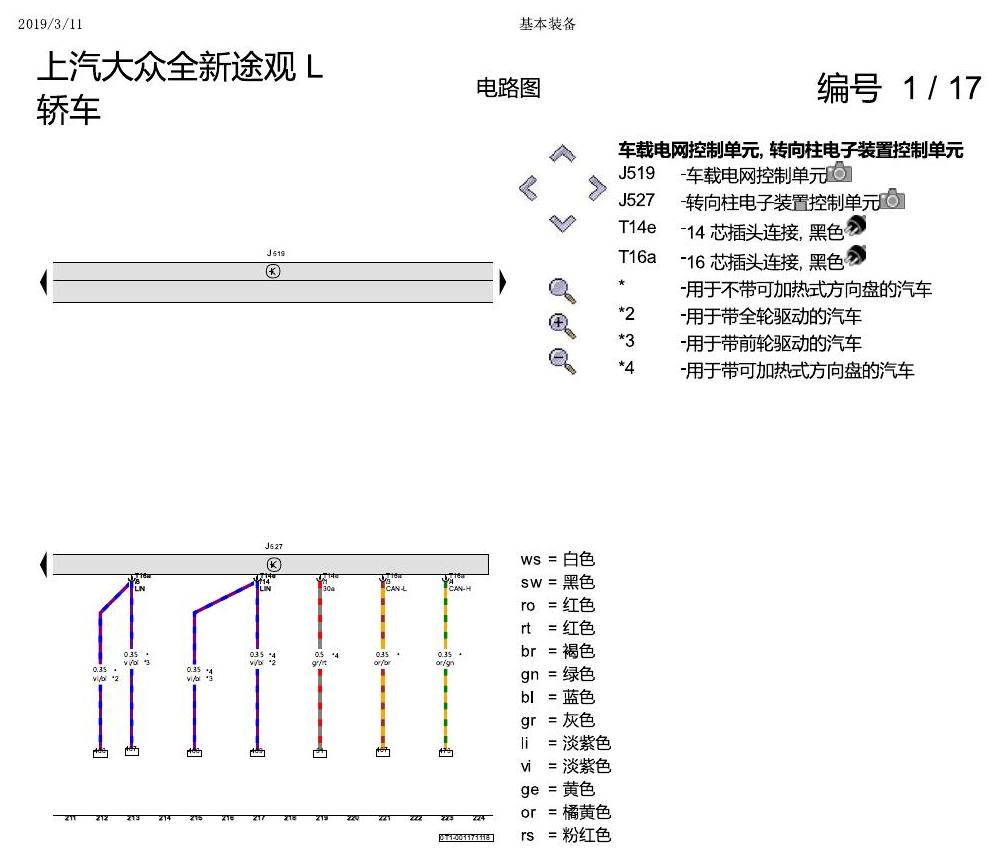

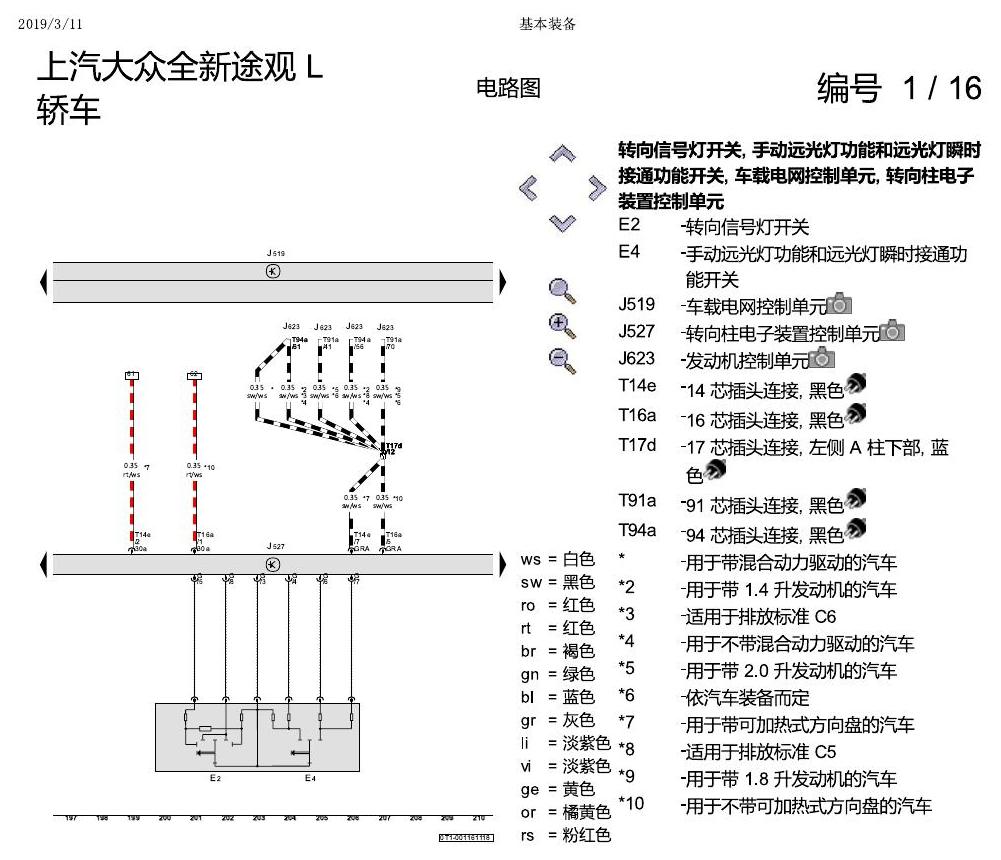

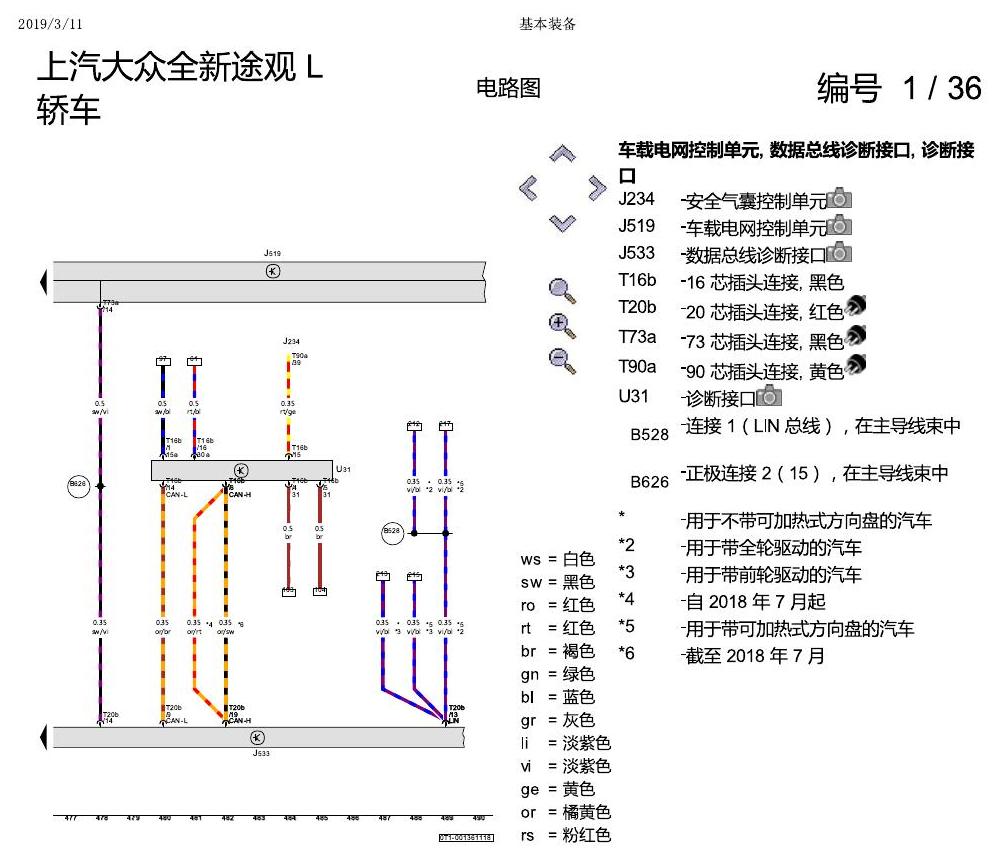

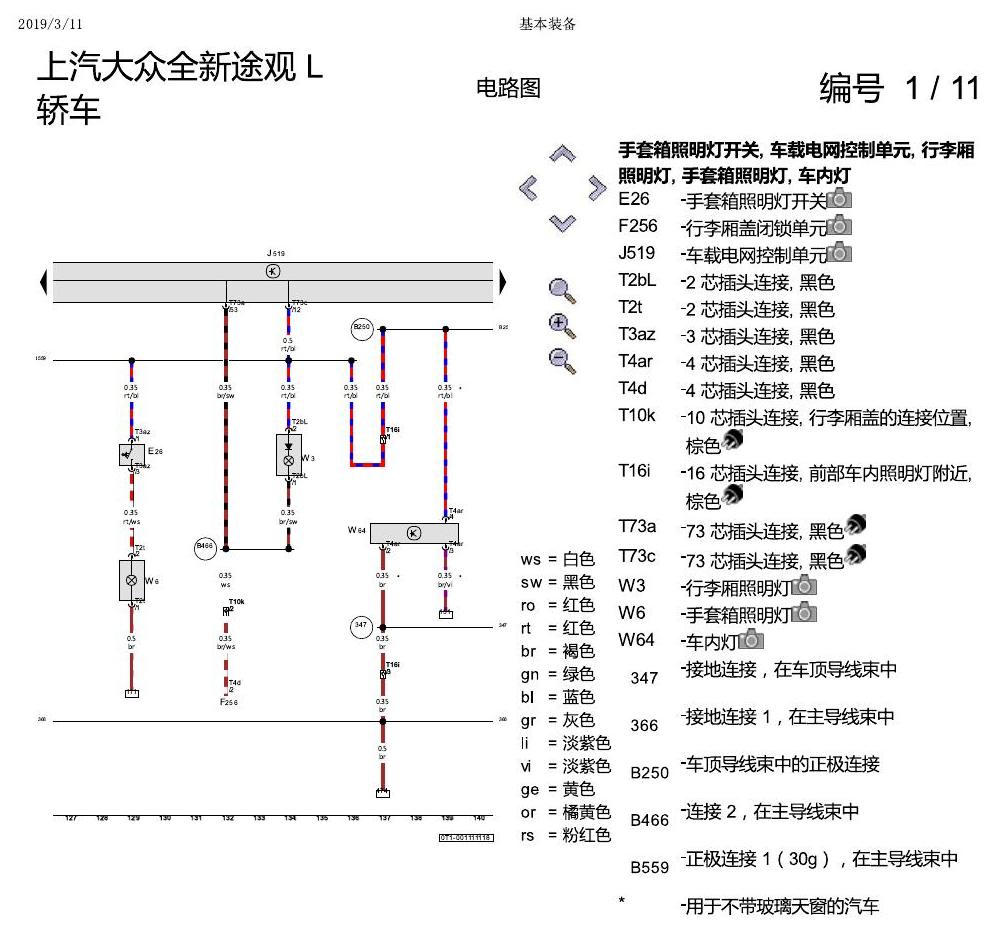

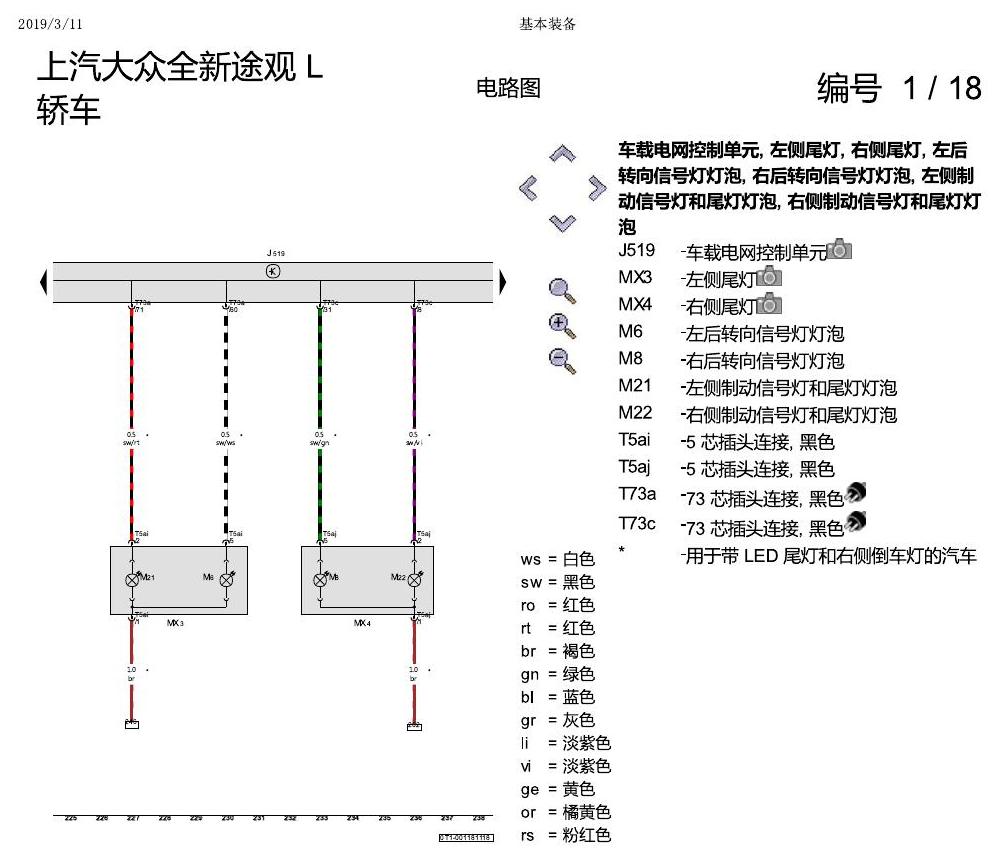

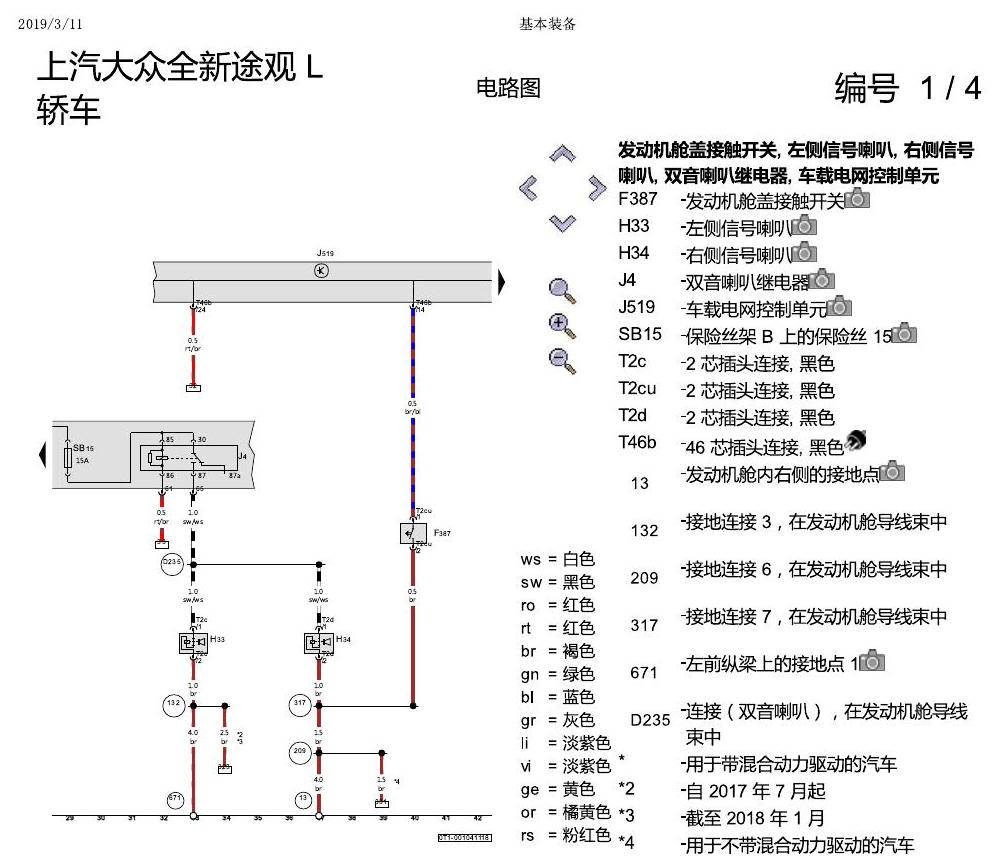

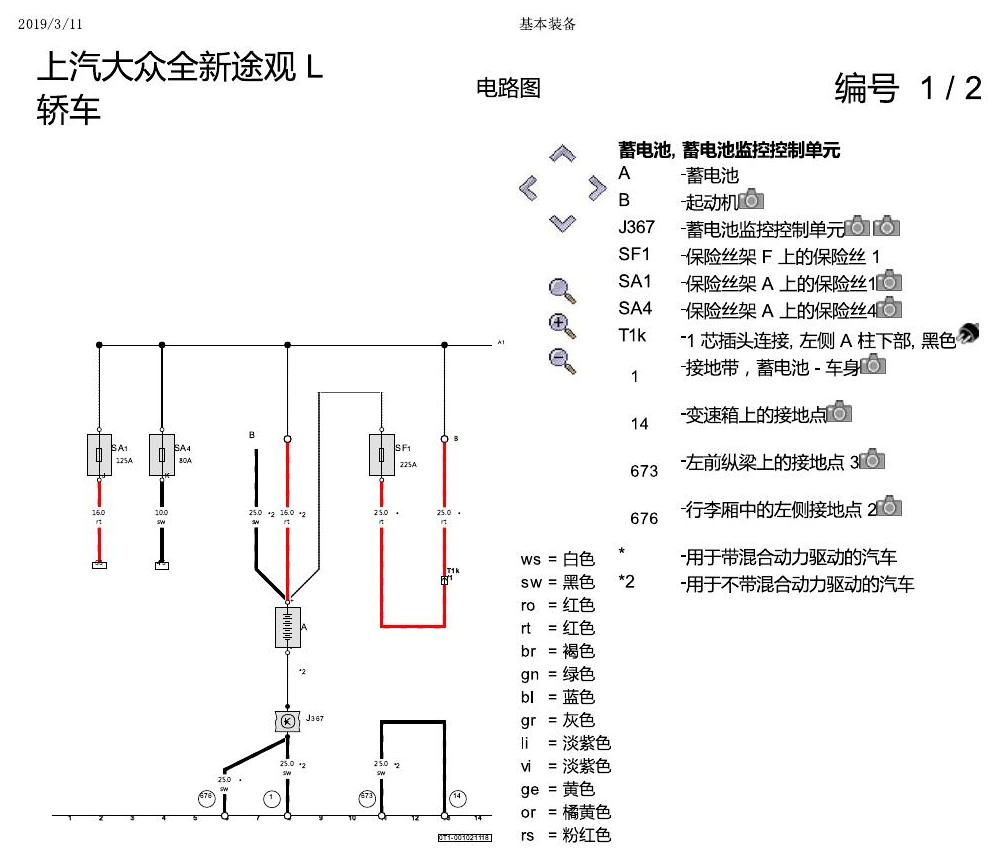

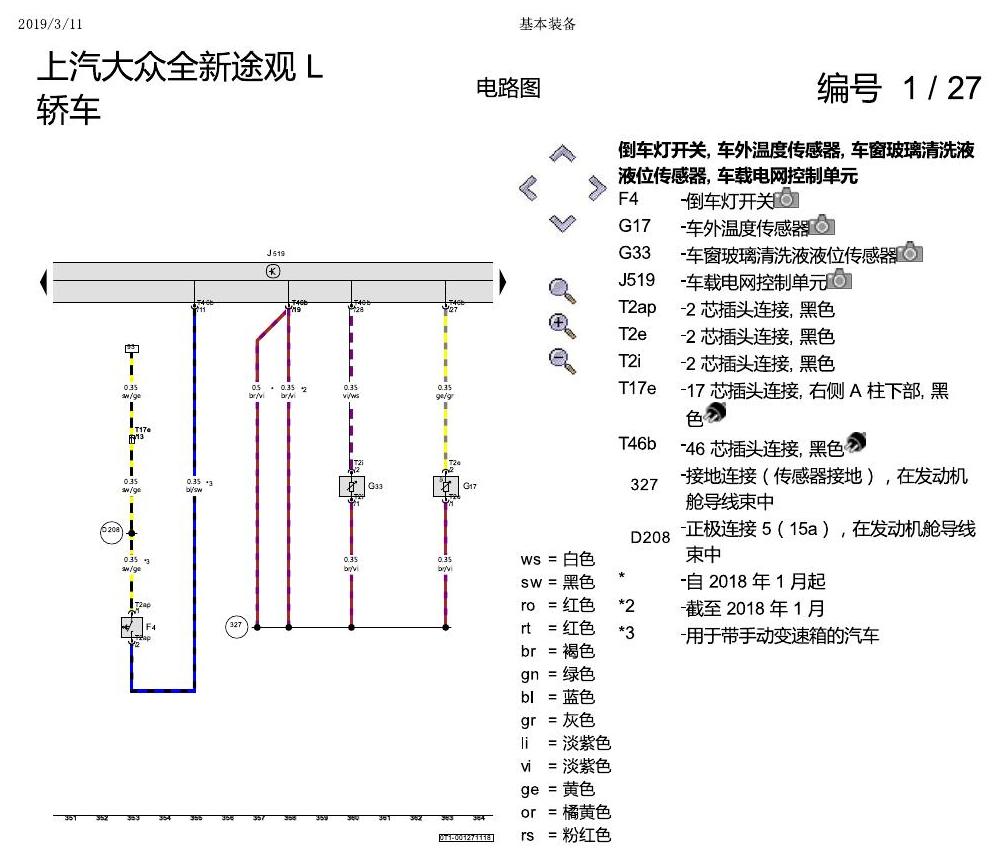

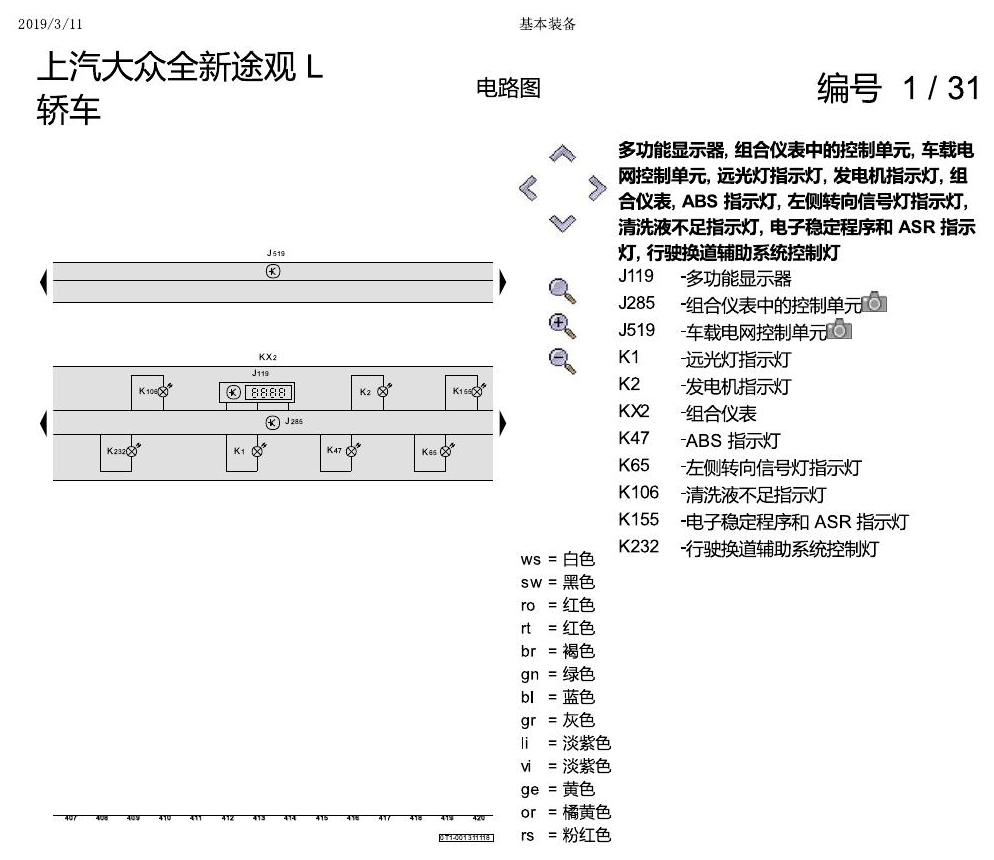

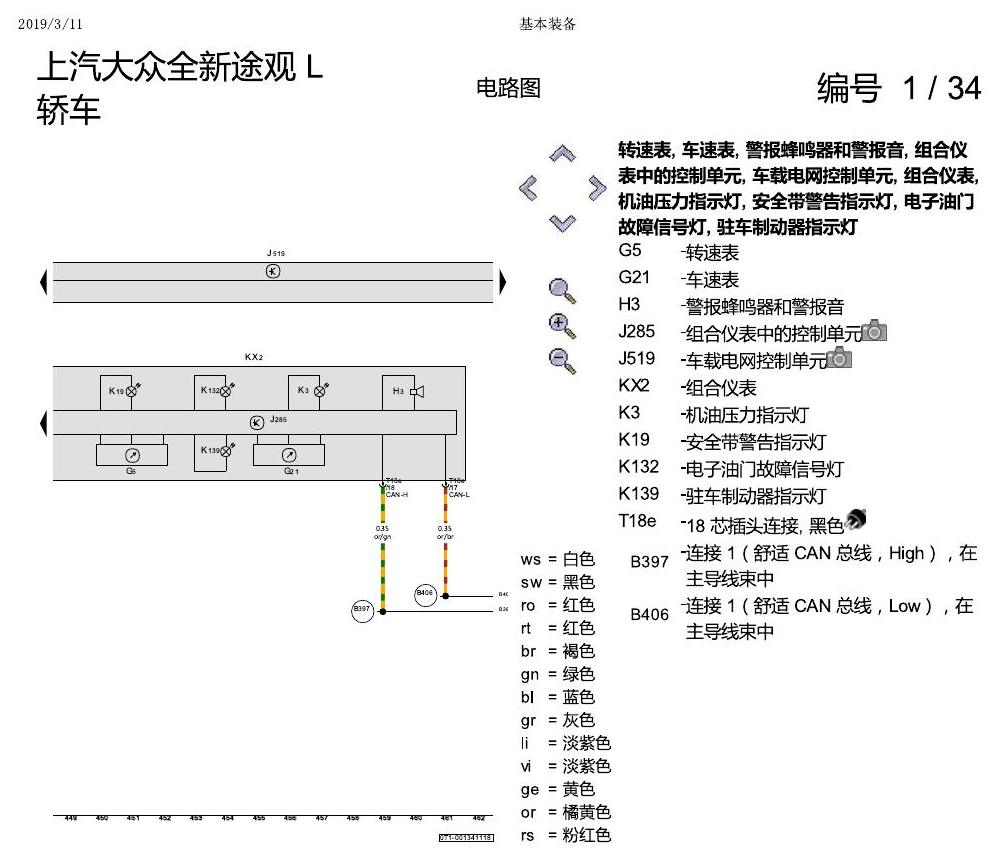

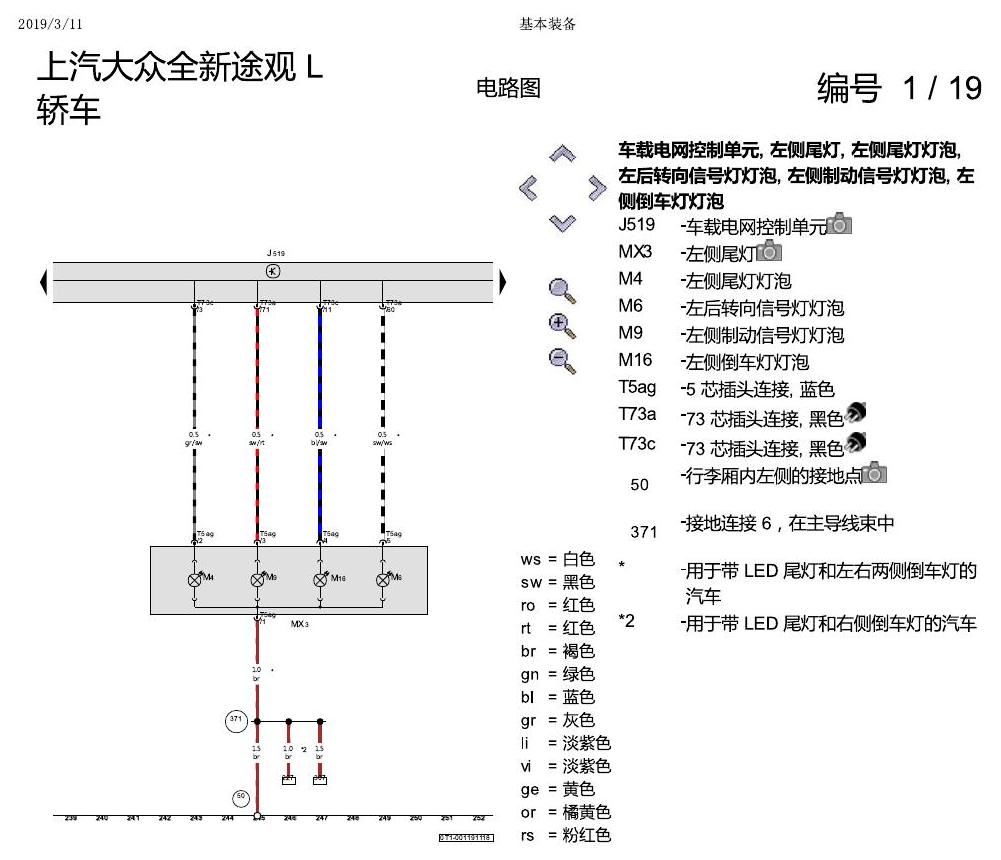

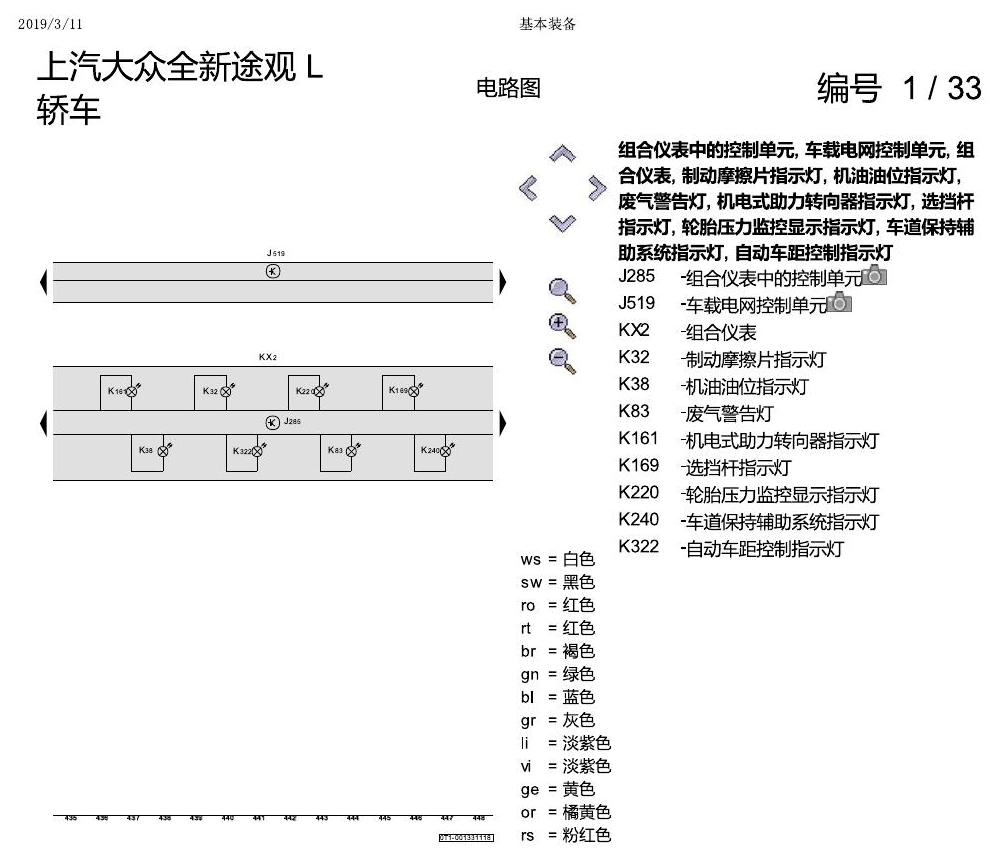

下方为原始资料图，共 36 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q8 电路图 车窗玻璃刮水和清洗装置、可加热式喷嘴、大灯清洗装置, (9PA),(L0L), 自 2018 年 6 月起 电路图
奥迪Q8 电路图 车窗玻璃刮水和清洗装置、可加热式喷嘴、大灯清洗装置, (9PA),(L0L), 自 2018 年 6 月起 电路图资料。
一汽大众19款高尔夫嘉旅 电路图 USB 充电插座 电路图
一汽大众19款高尔夫嘉旅 电路图 USB 充电插座 电路图资料。
一汽大众3321 速腾 MQB 乘客车门 电路图
一汽大众3321 速腾 MQB 乘客车门 电路图资料。
上海大众朗逸 发动机舱内的控制器 电路图
上海大众朗逸 发动机舱内的控制器 电路图资料。
一汽大众Jetta VS5 电路图 6 挡自动变速箱 , DJSA 电路图
一汽大众Jetta VS5 电路图 6 挡自动变速箱 , DJSA 电路图资料。
一汽大众19款高尔夫嘉旅 安装位置 保险丝 电路图
一汽大众19款高尔夫嘉旅 安装位置 保险丝 电路图资料。
