上海大众辉昂 后座椅调节功能 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

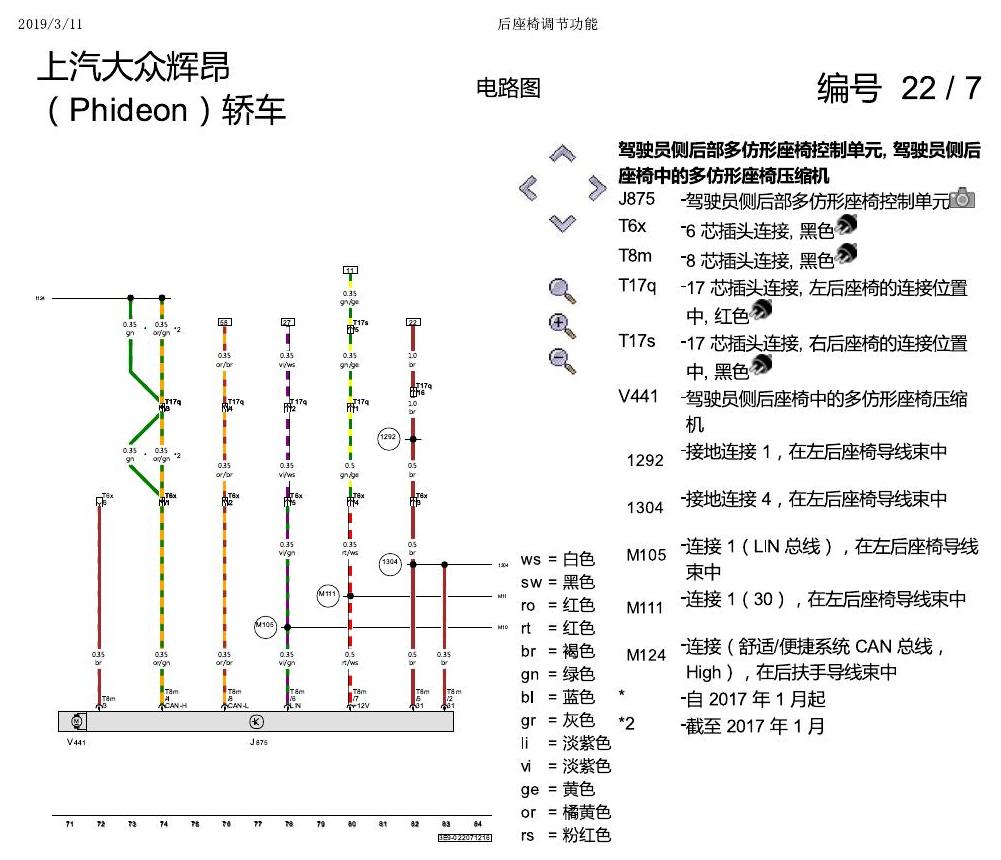

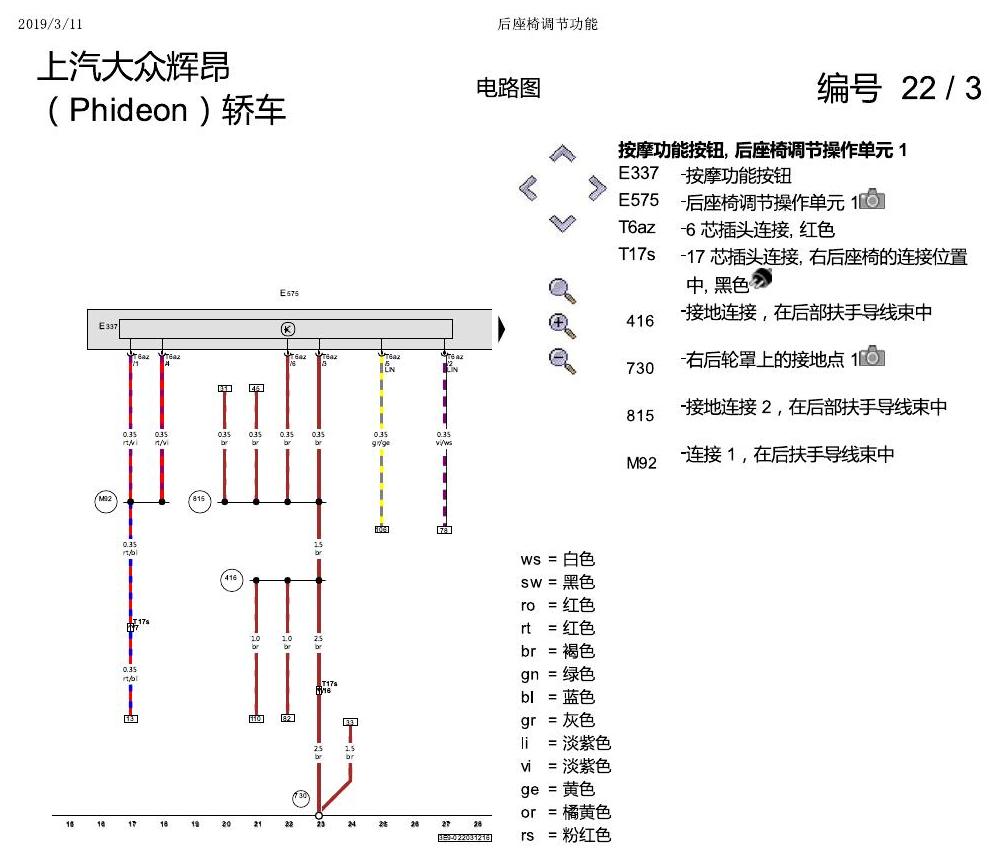

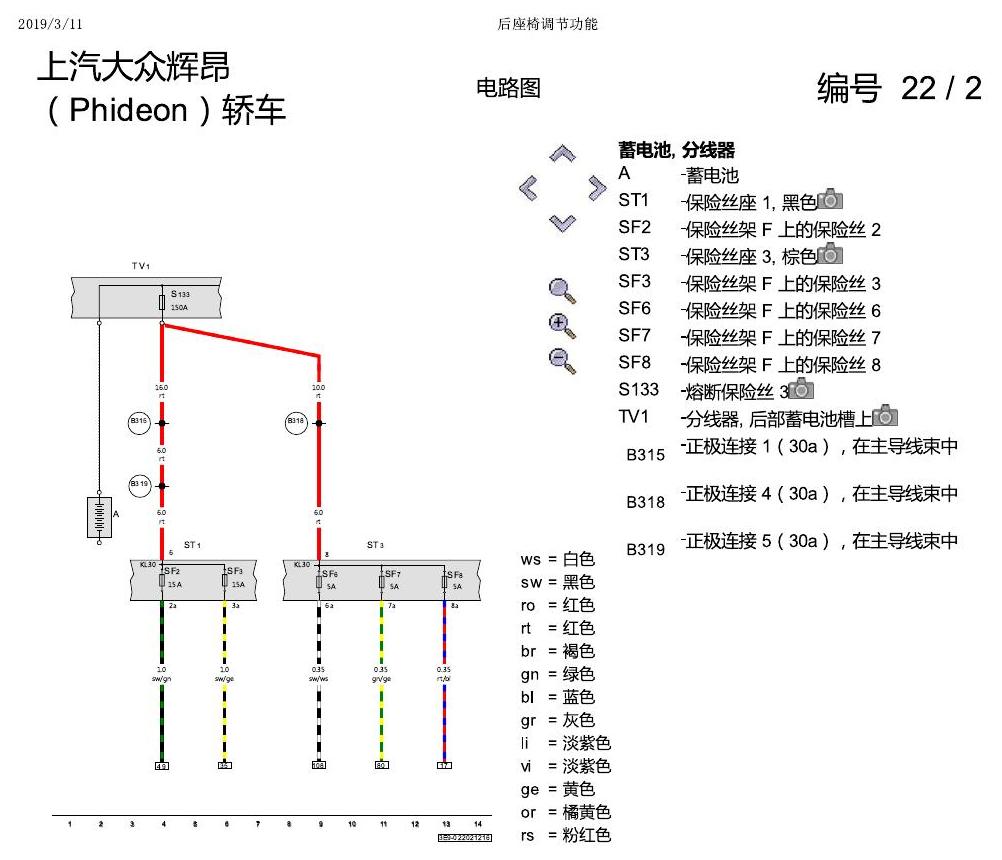

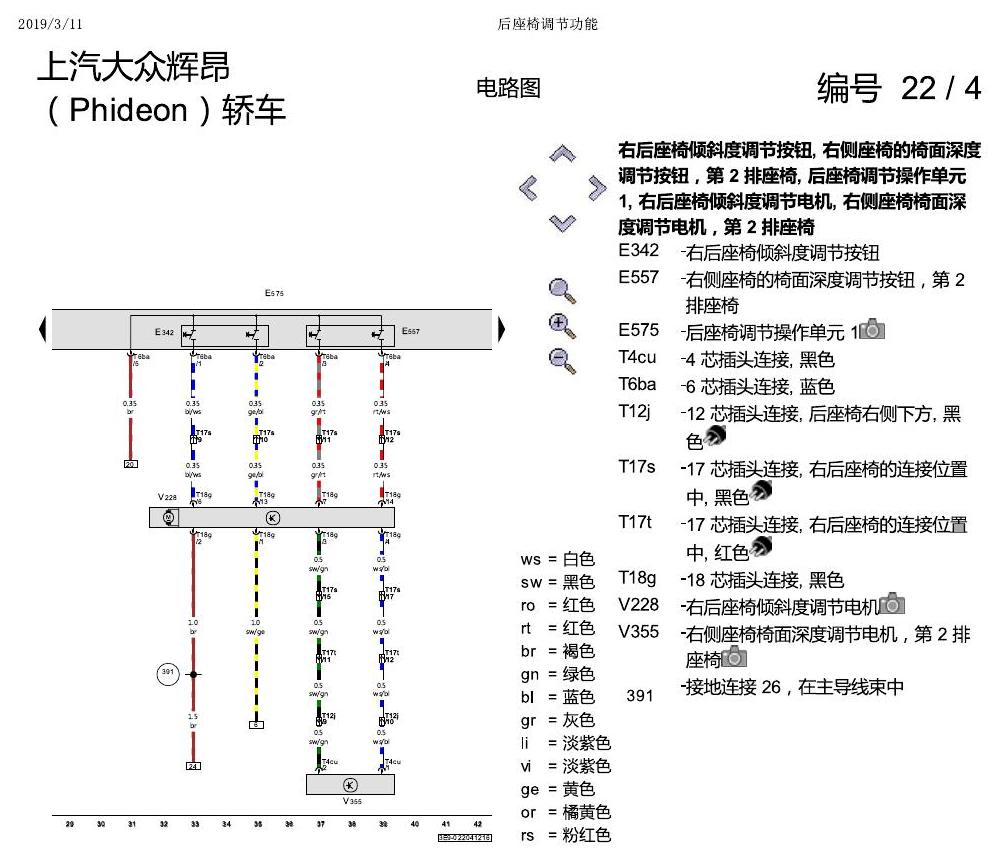

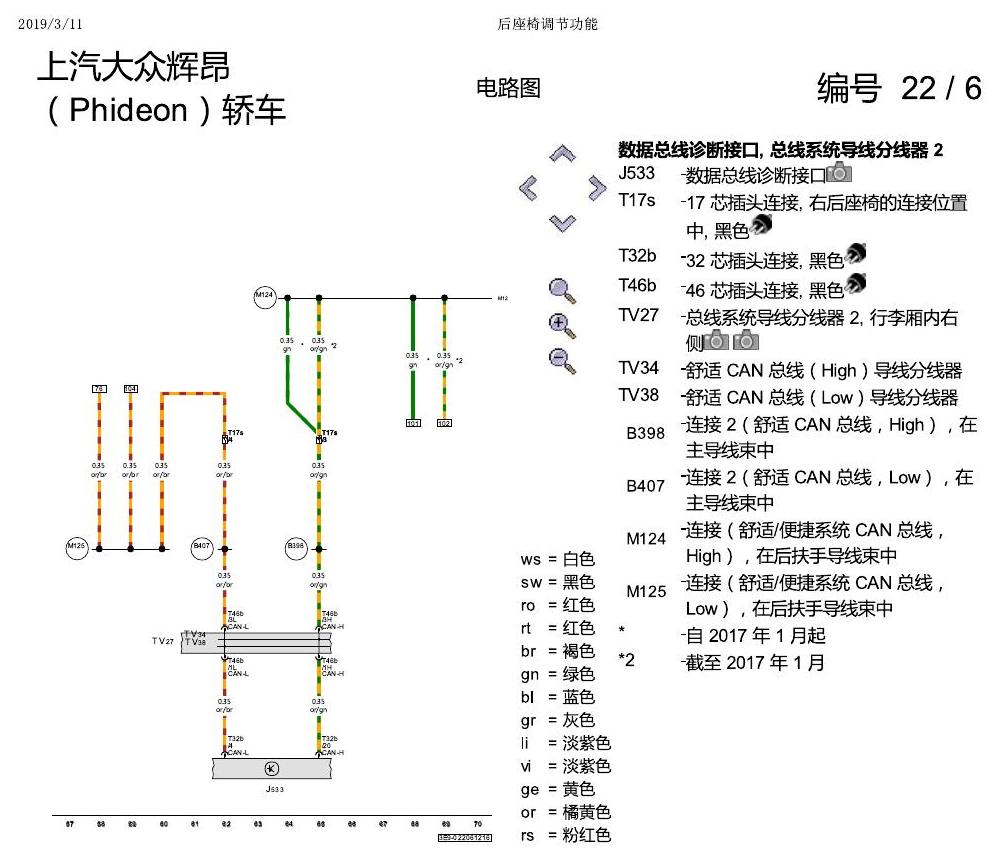

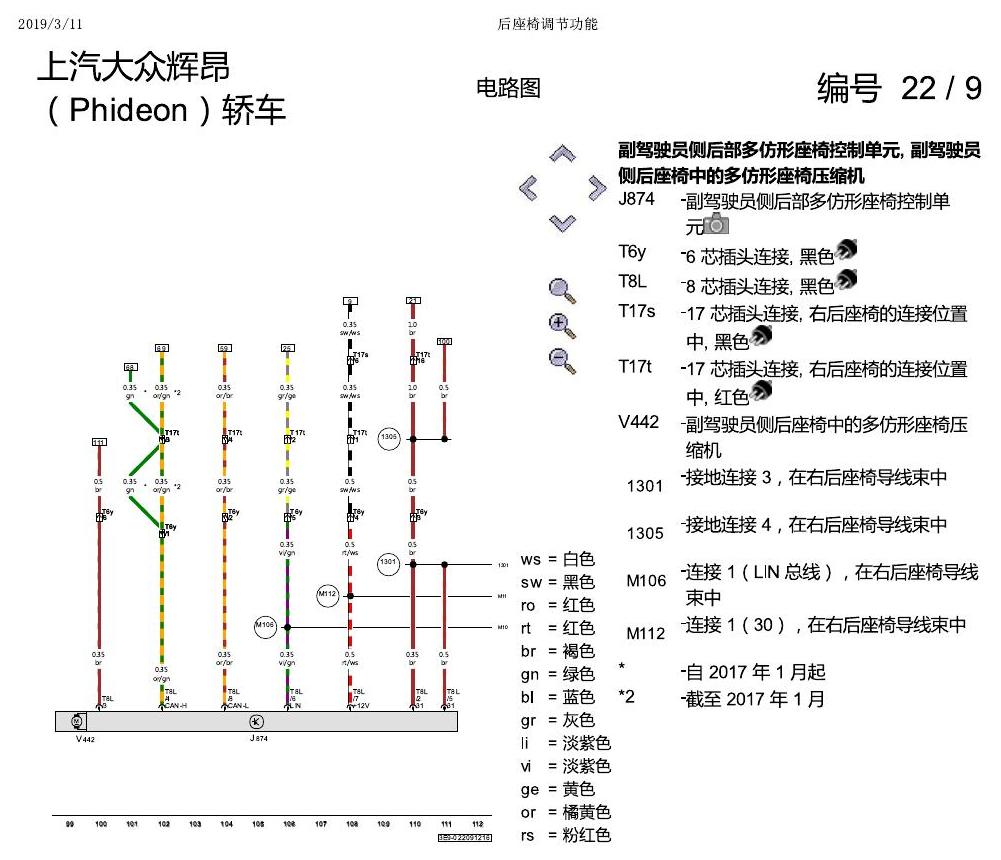

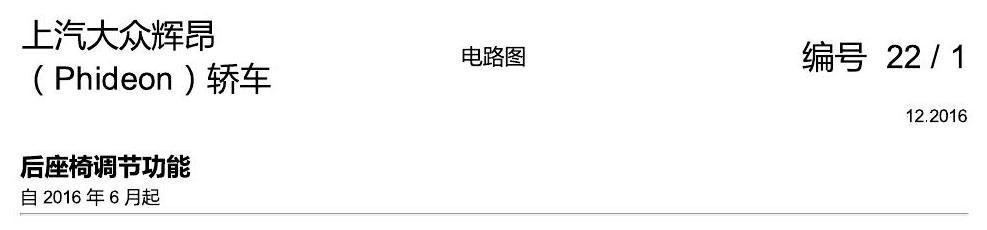

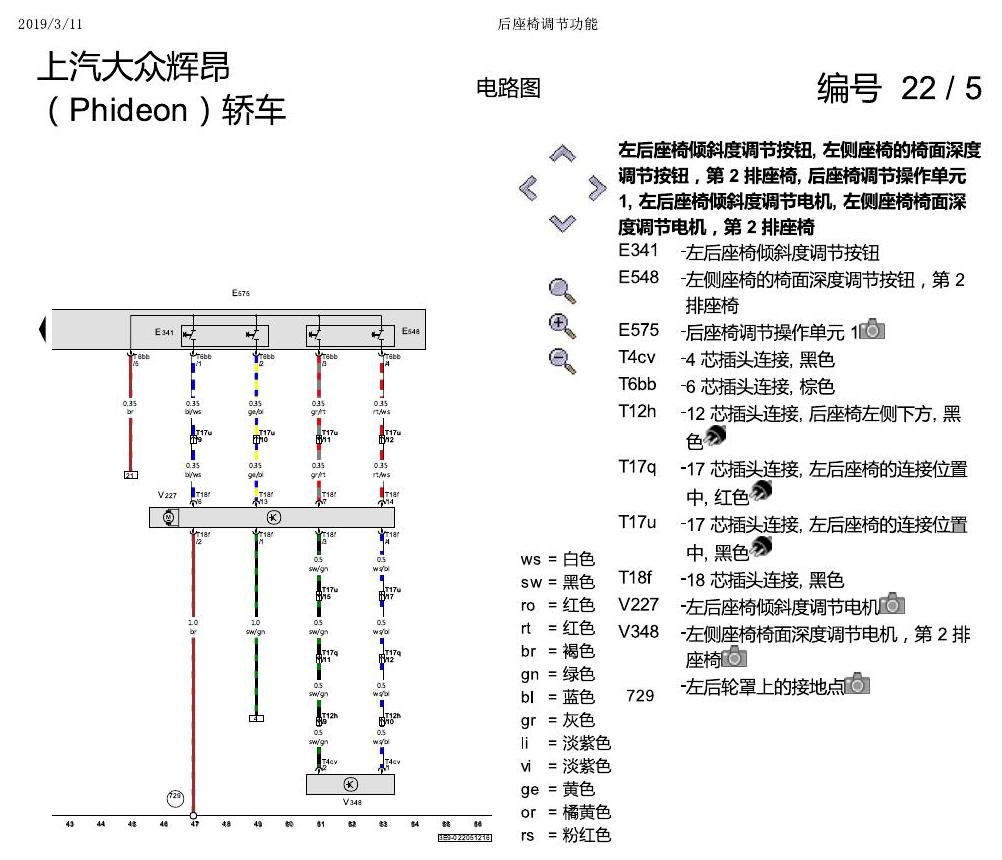

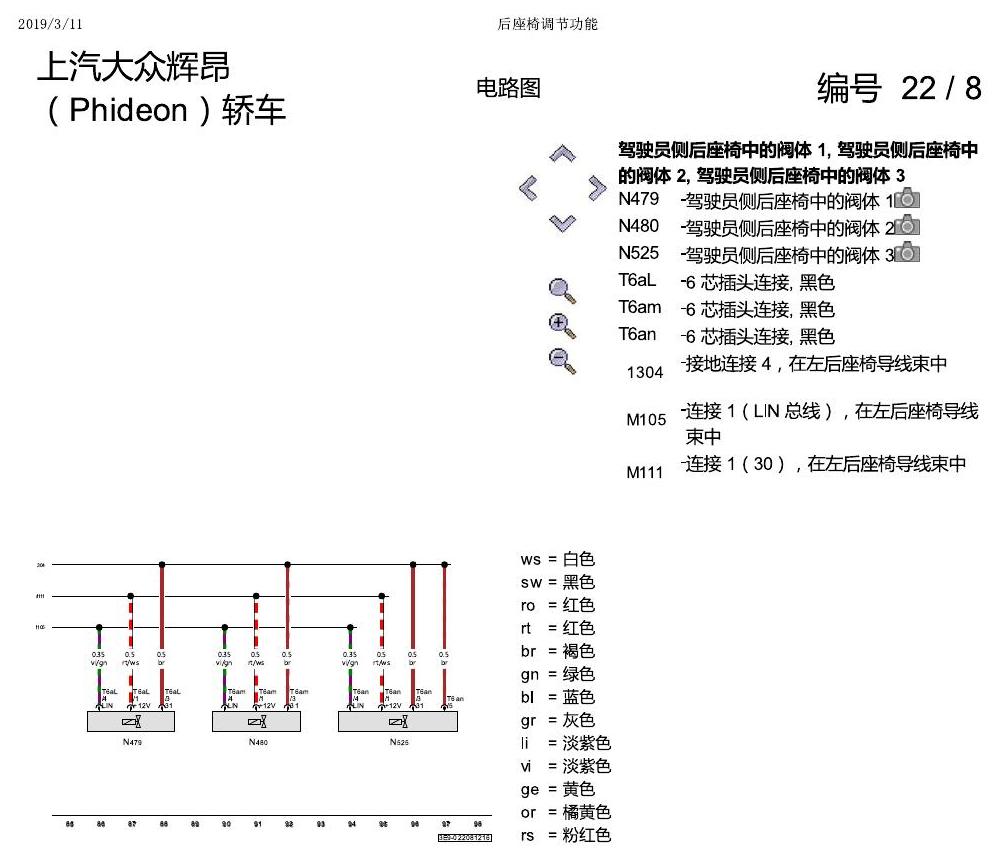

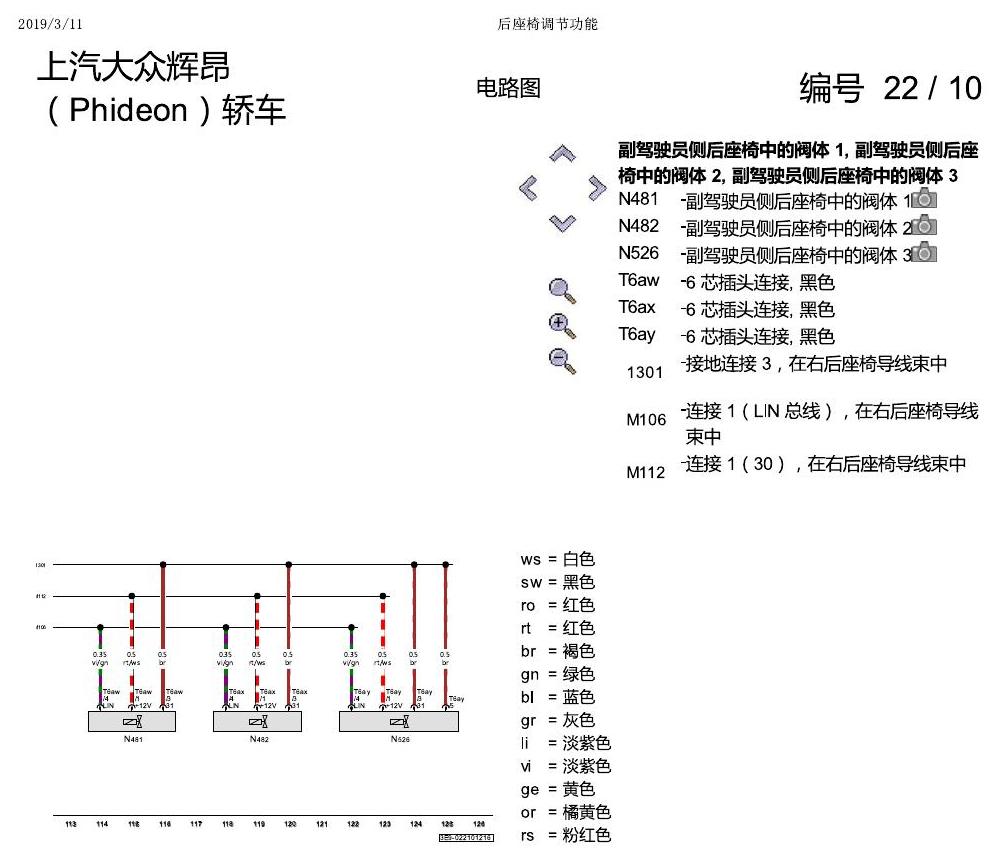

下方为原始资料图，共 10 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q2L 电路图 便捷系统,左置方向盘, (L0L), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 便捷系统,左置方向盘, (L0L), 自 2016 年 6 月起 电路图资料。
斯柯达明锐 控制单元及组合插座 电路图
斯柯达明锐 控制单元及组合插座 电路图资料。
一汽大众3321 探戈 基本装备 电路图
一汽大众3321 探戈 基本装备 电路图资料。
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。
一汽大众迈腾 B8 后遮阳帘 电路图
一汽大众迈腾 B8 后遮阳帘 电路图资料。
斯柯达柯珞克 防眩后视镜 电路图
斯柯达柯珞克 防眩后视镜 电路图资料。
