斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
4751
文章
1
粉丝
电路速查评论3阅读模式
摘要斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图资料。

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

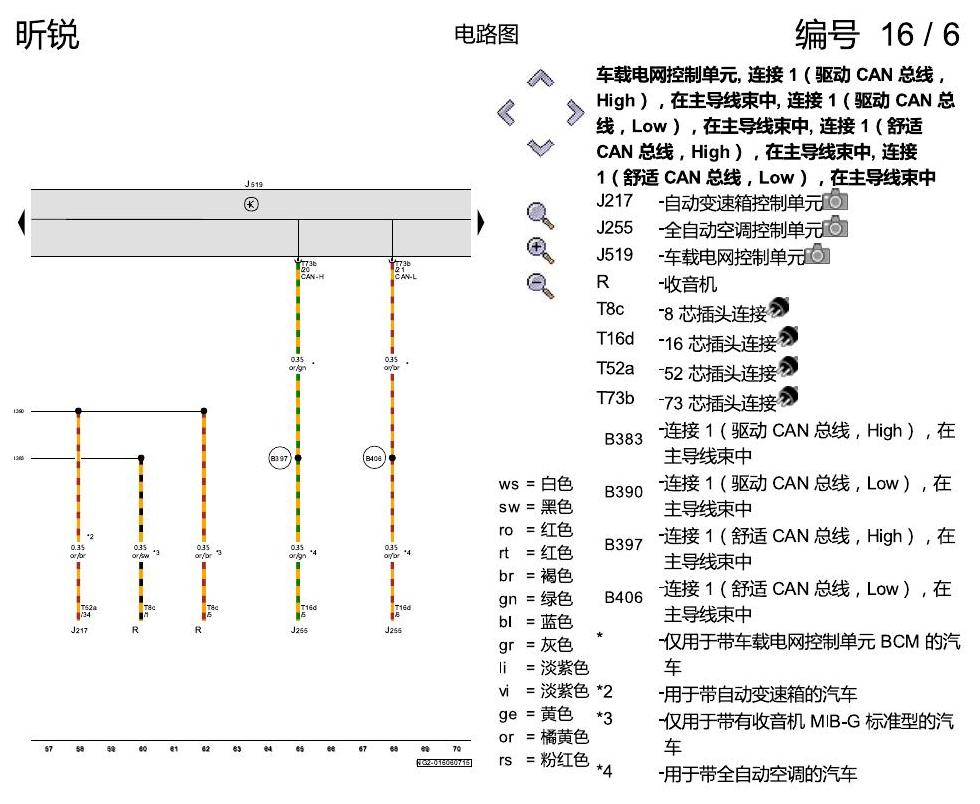

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第1页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

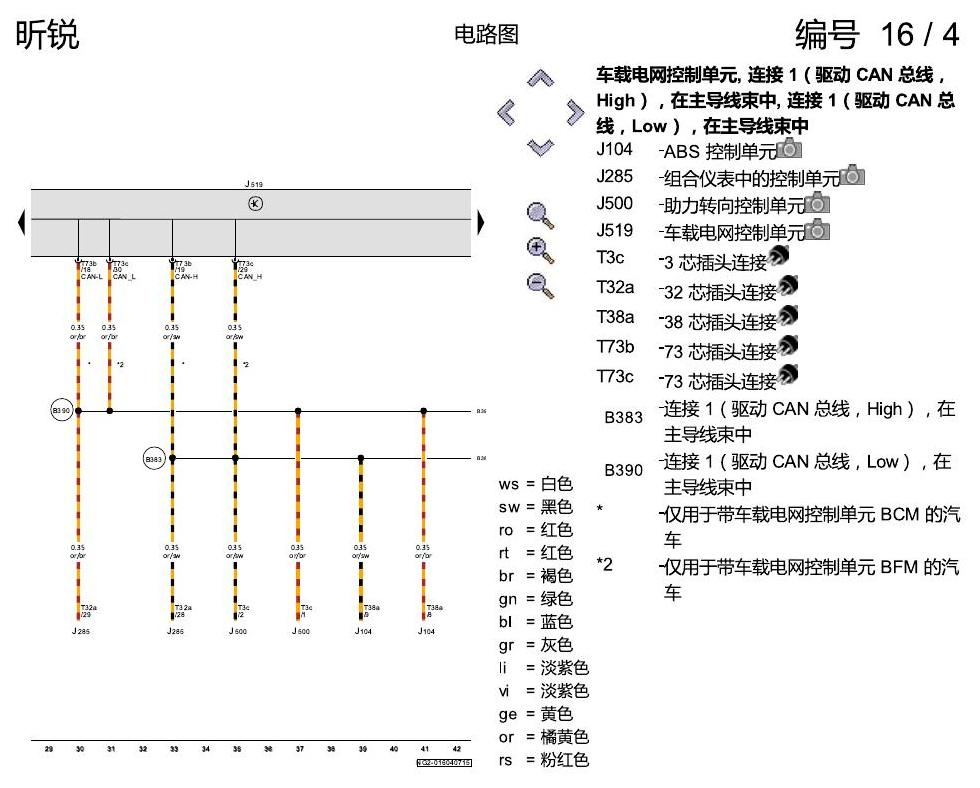

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第2页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

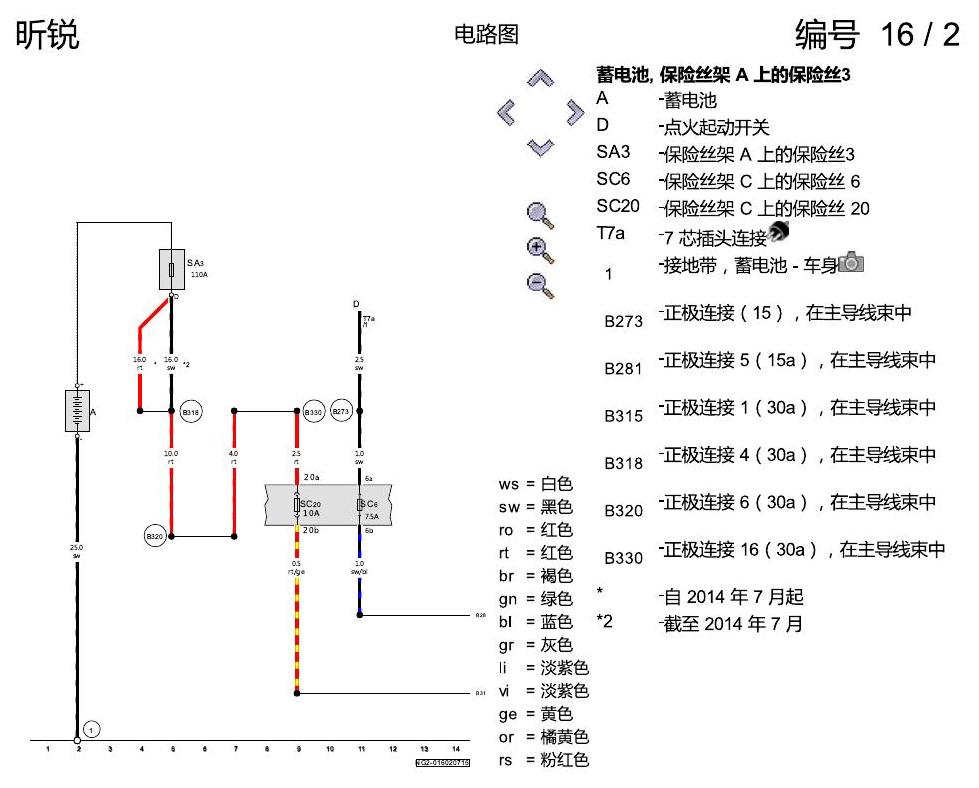

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第3页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

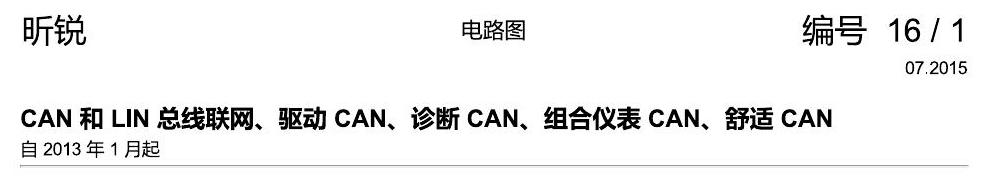

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第4页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

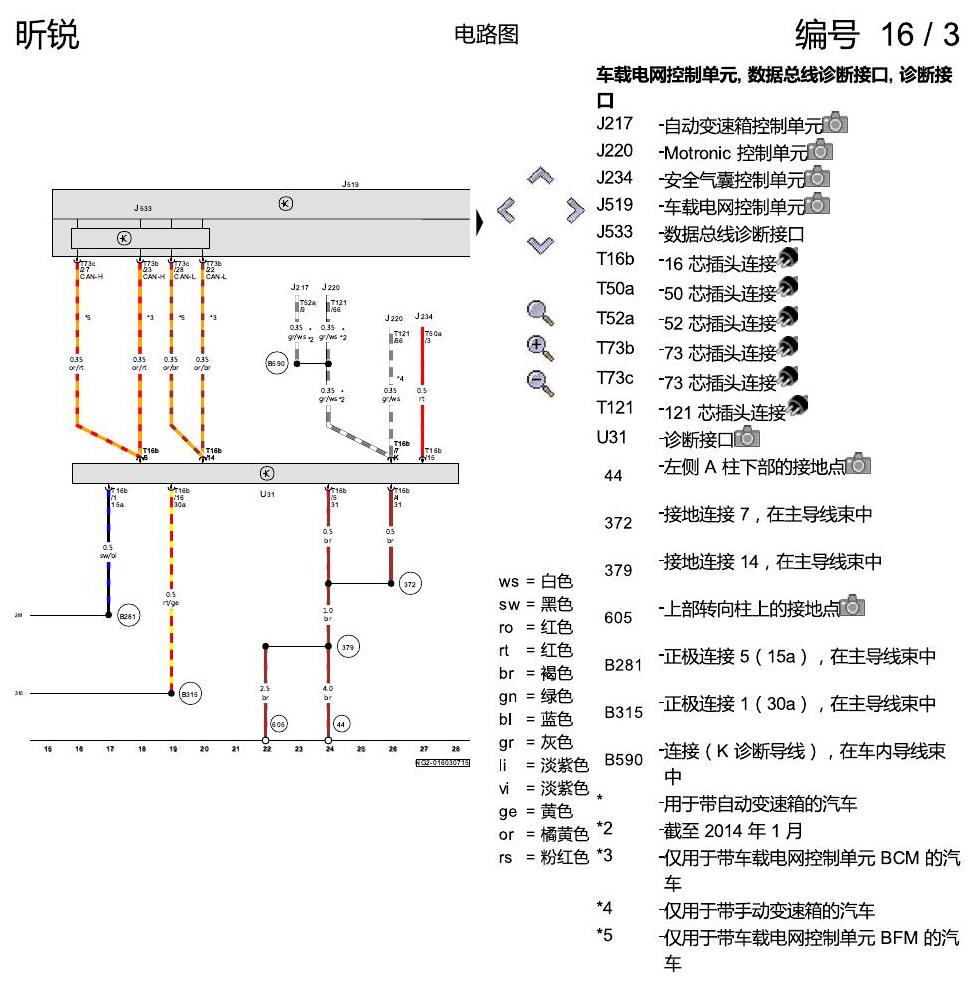

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第5页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

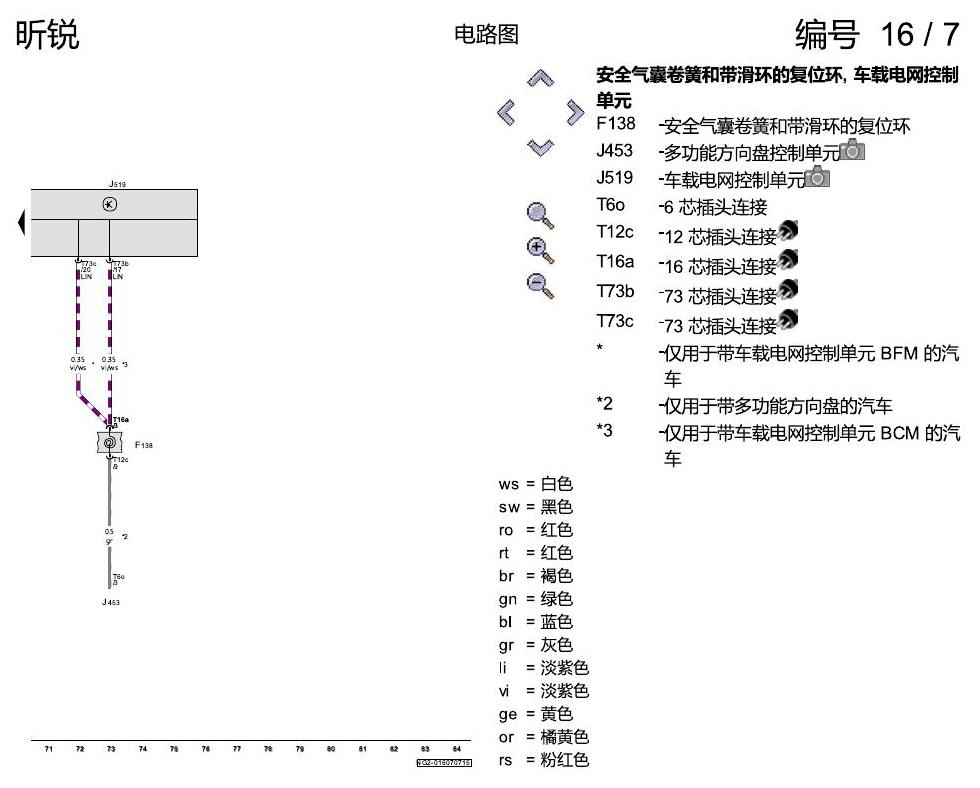

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第6页
斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图

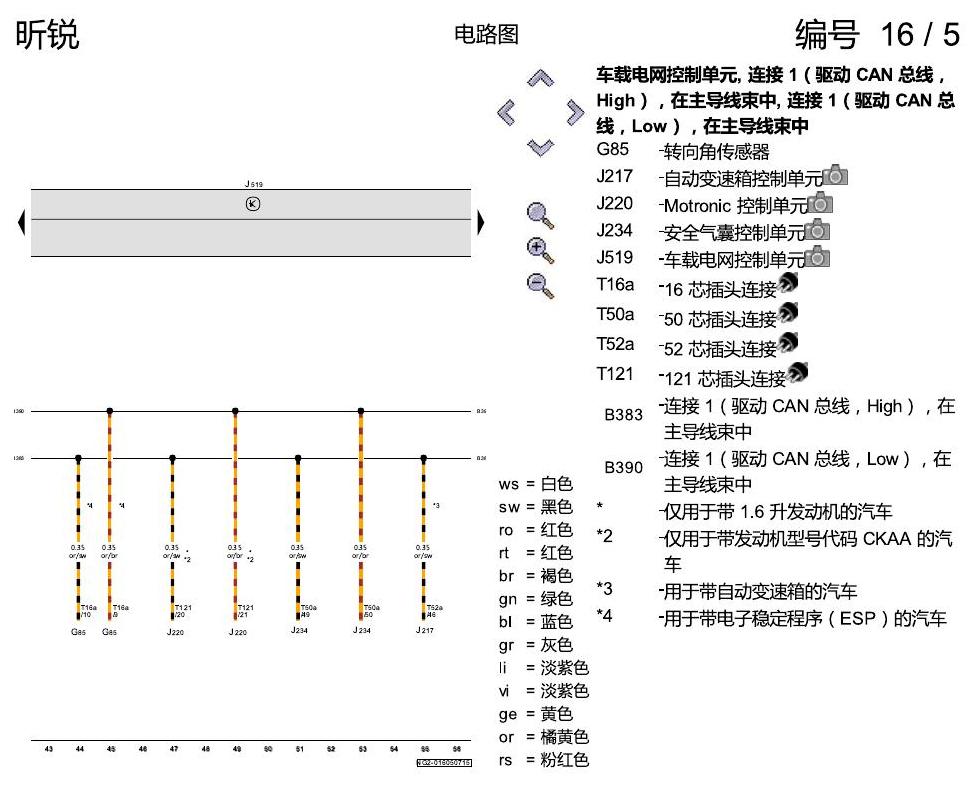

斯柯达昕锐 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图 原始资料第7页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
