斯柯达速派 MQB 1.8 发动机 CUFA 电路图

2024年11月13日 09:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论2阅读模式

摘要斯柯达速派 MQB 1.8 发动机 CUFA 电路图资料。

斯柯达速派 MQB 1.8 发动机 CUFA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

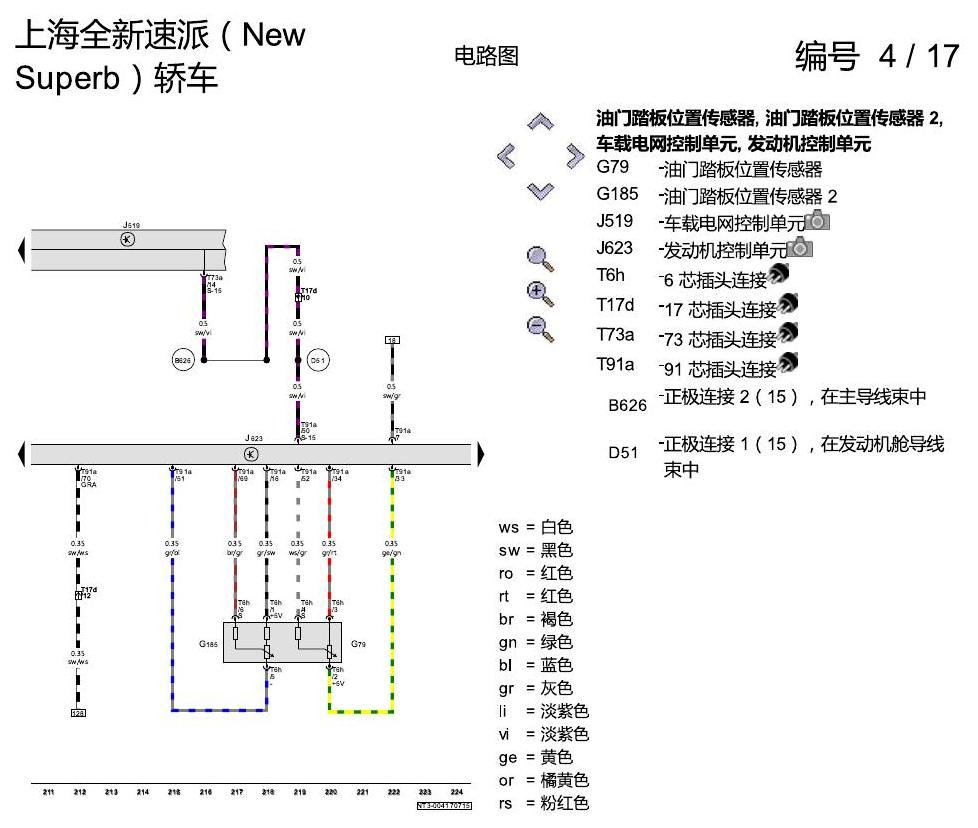

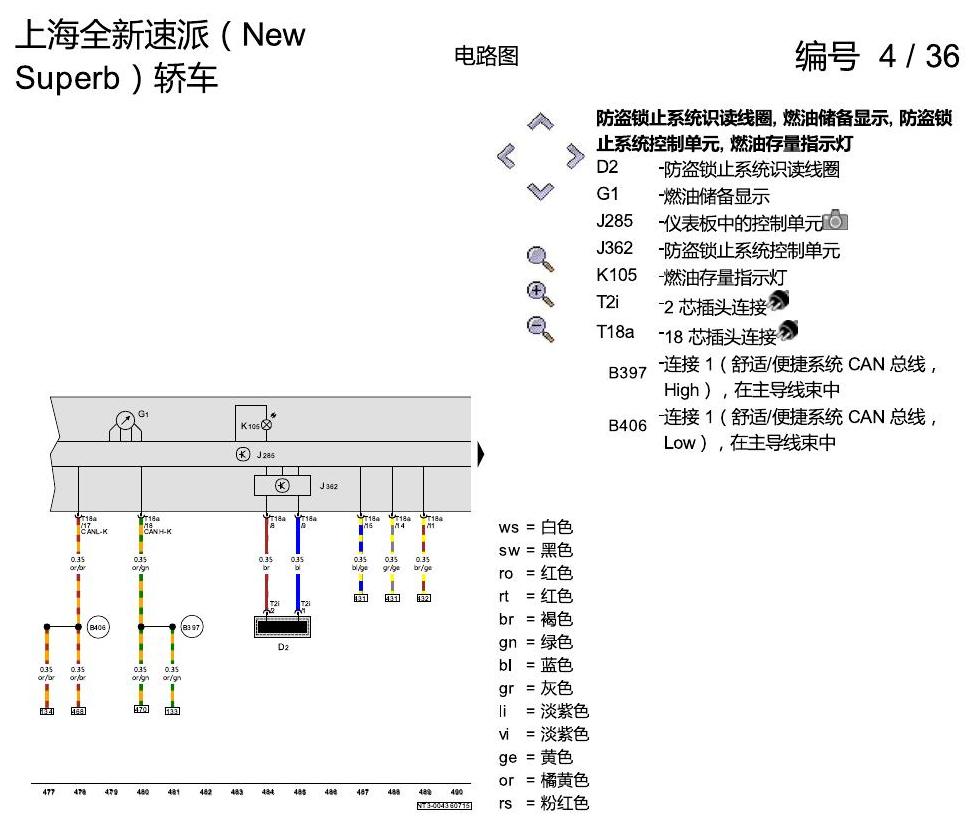

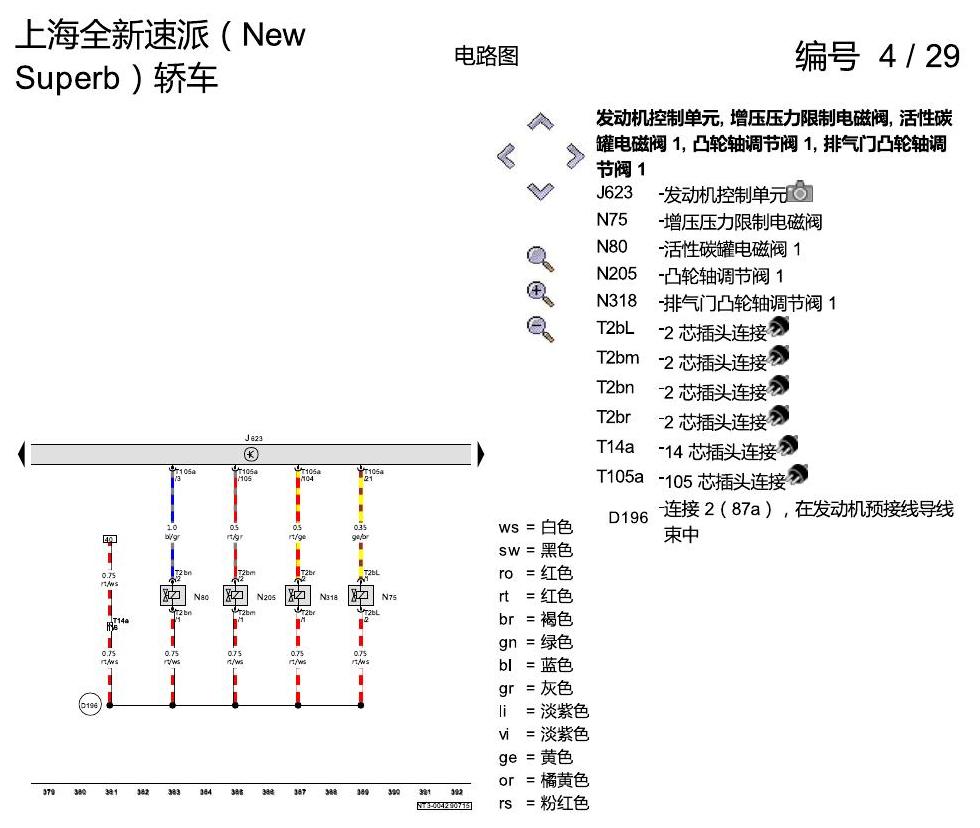

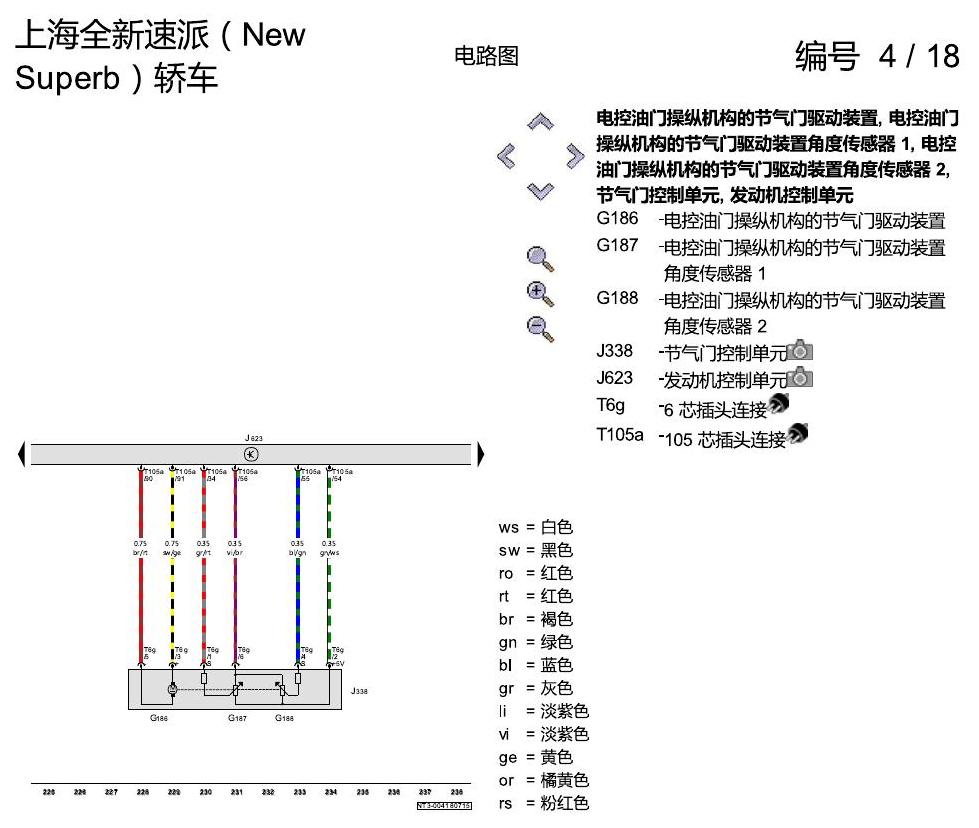

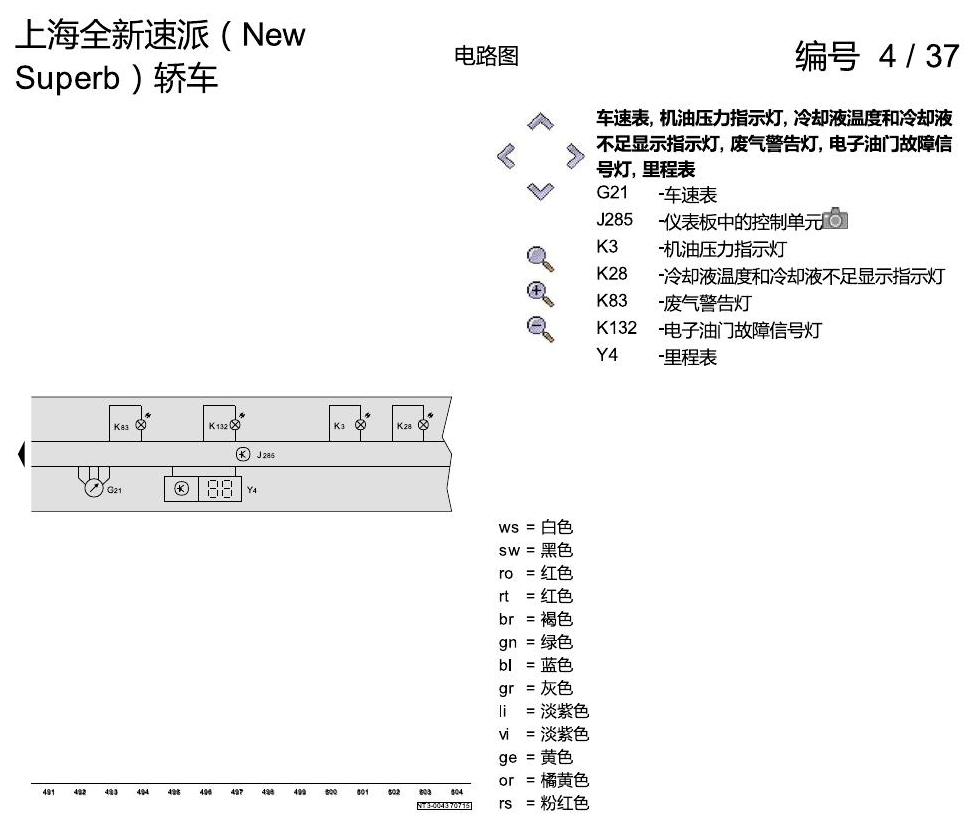

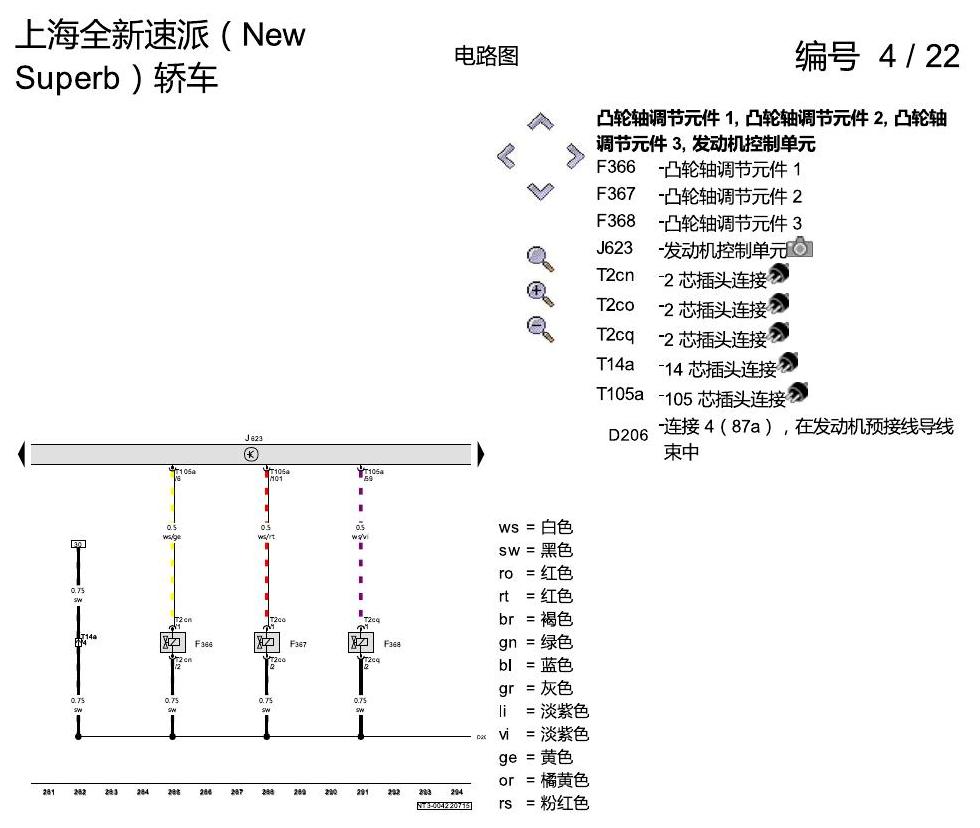

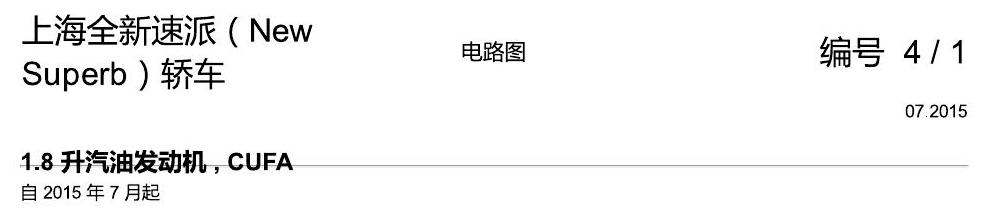

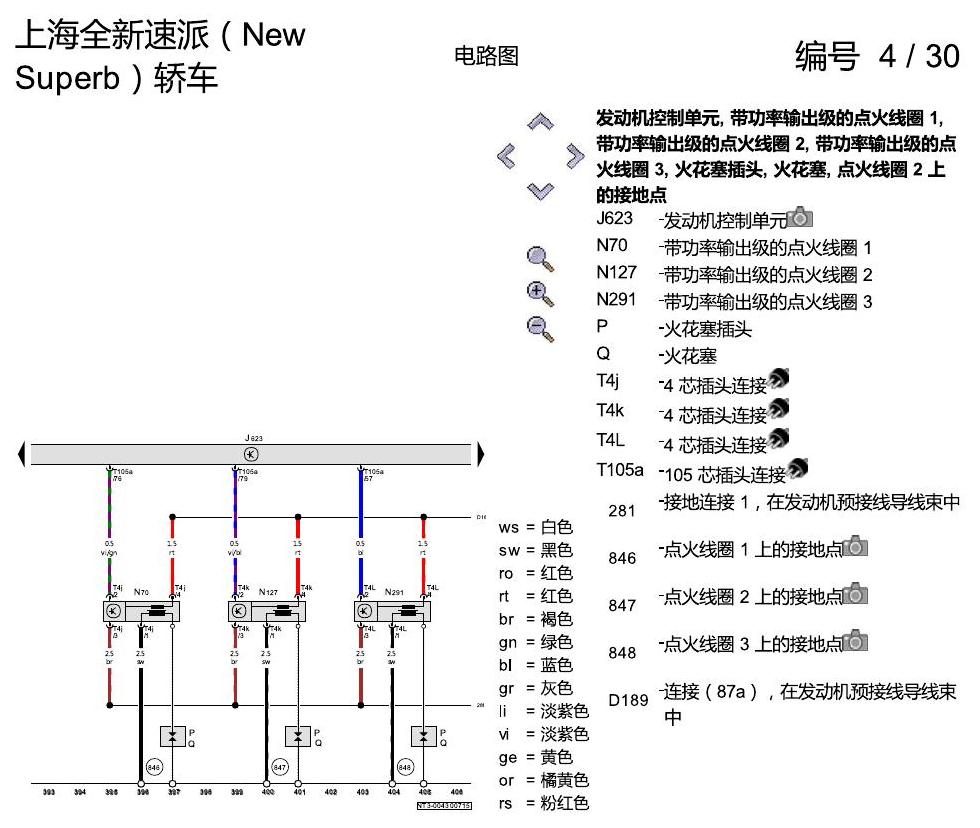

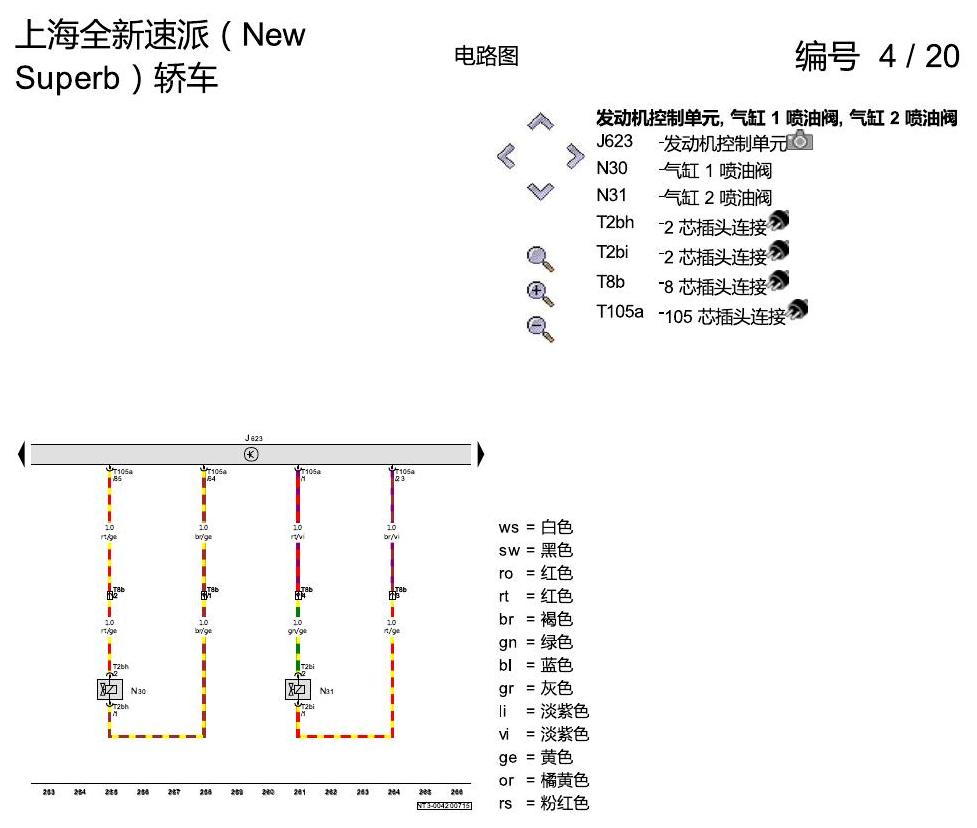

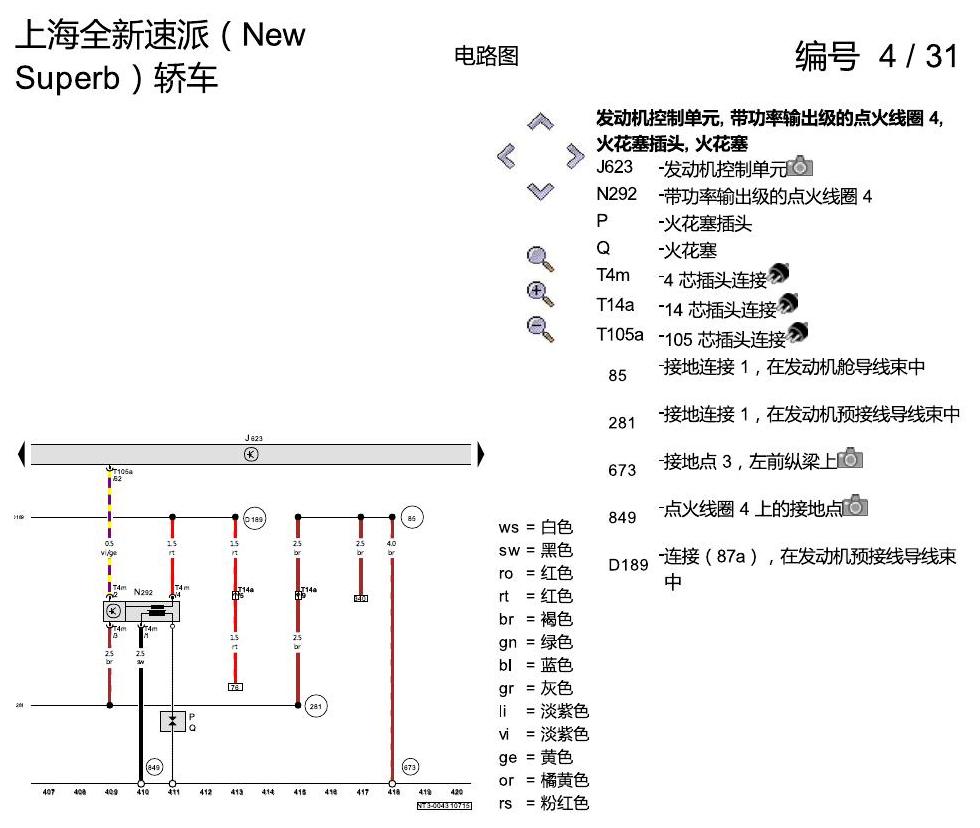

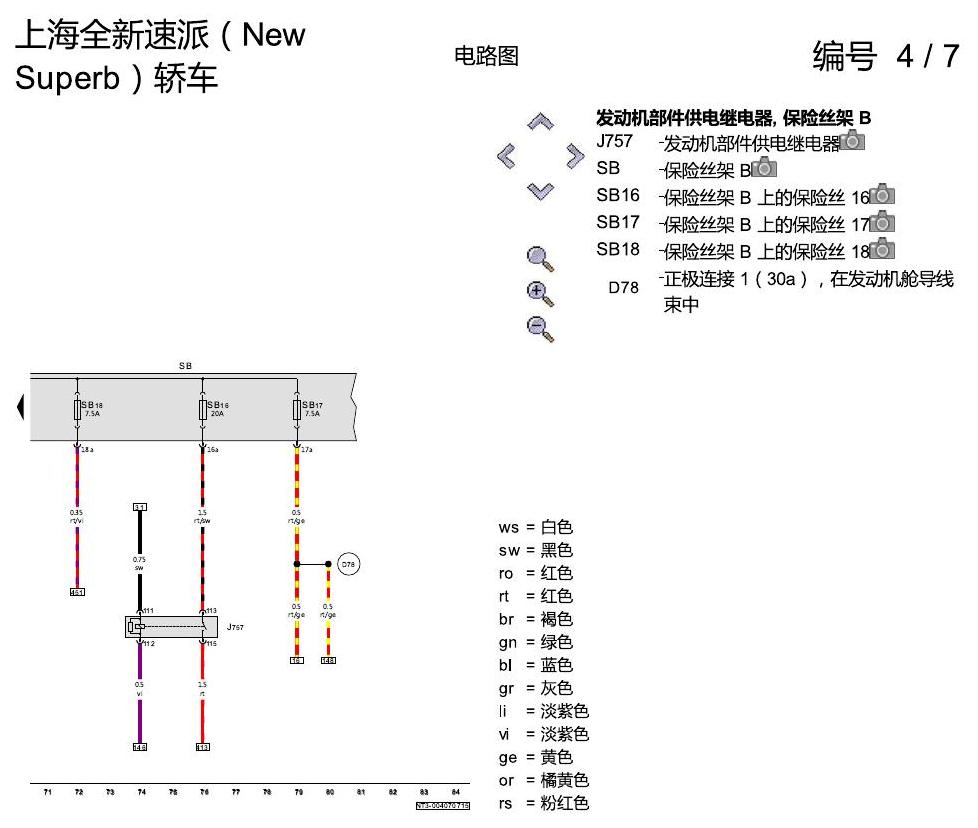

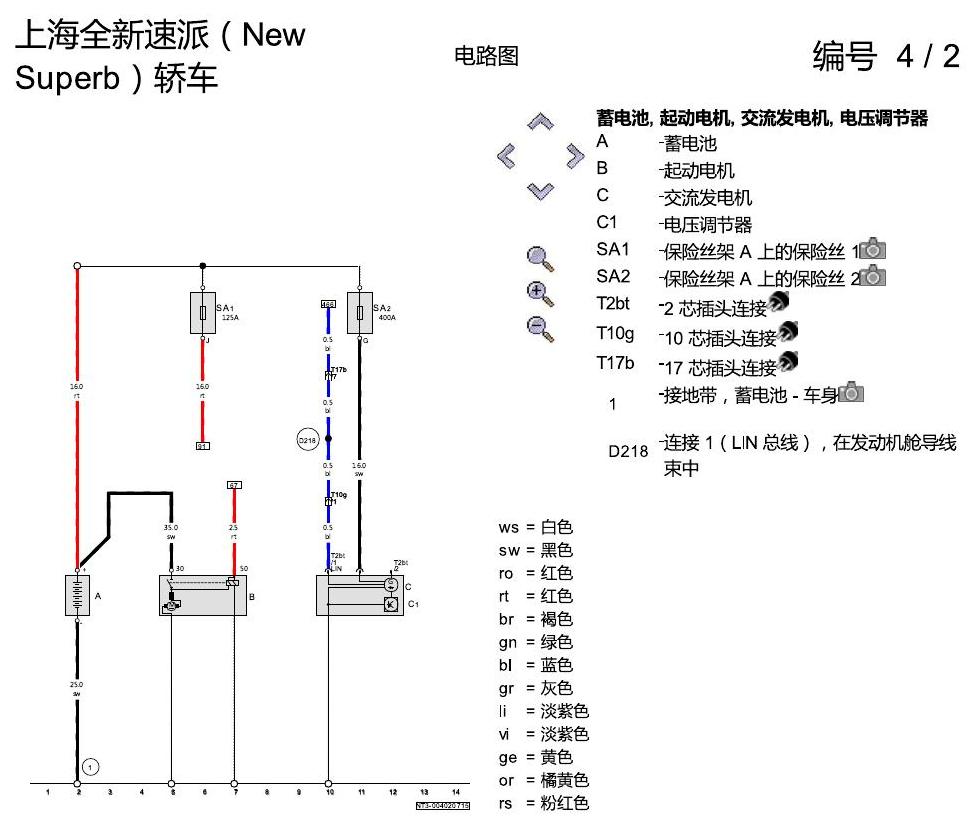

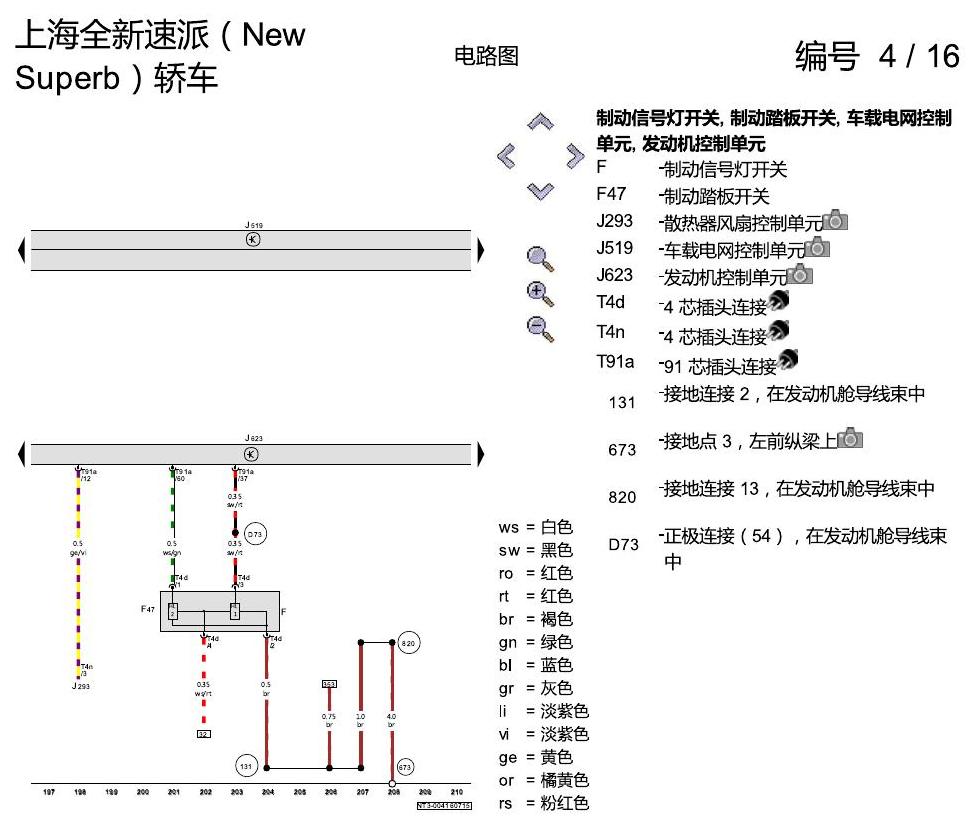

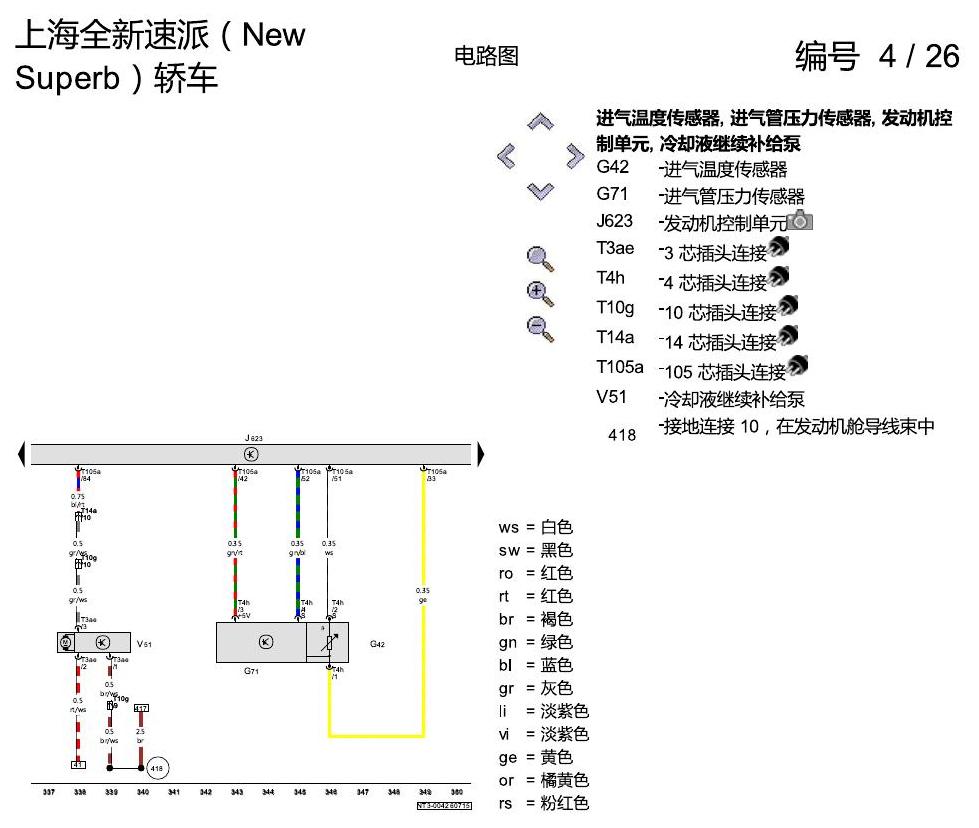

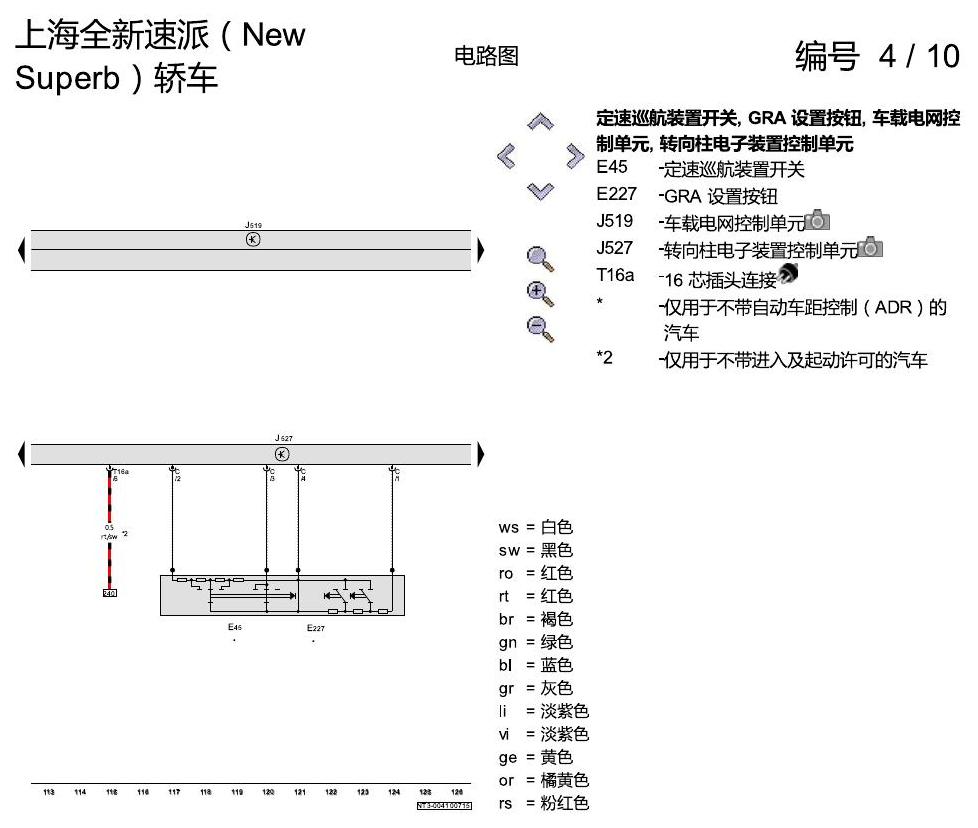

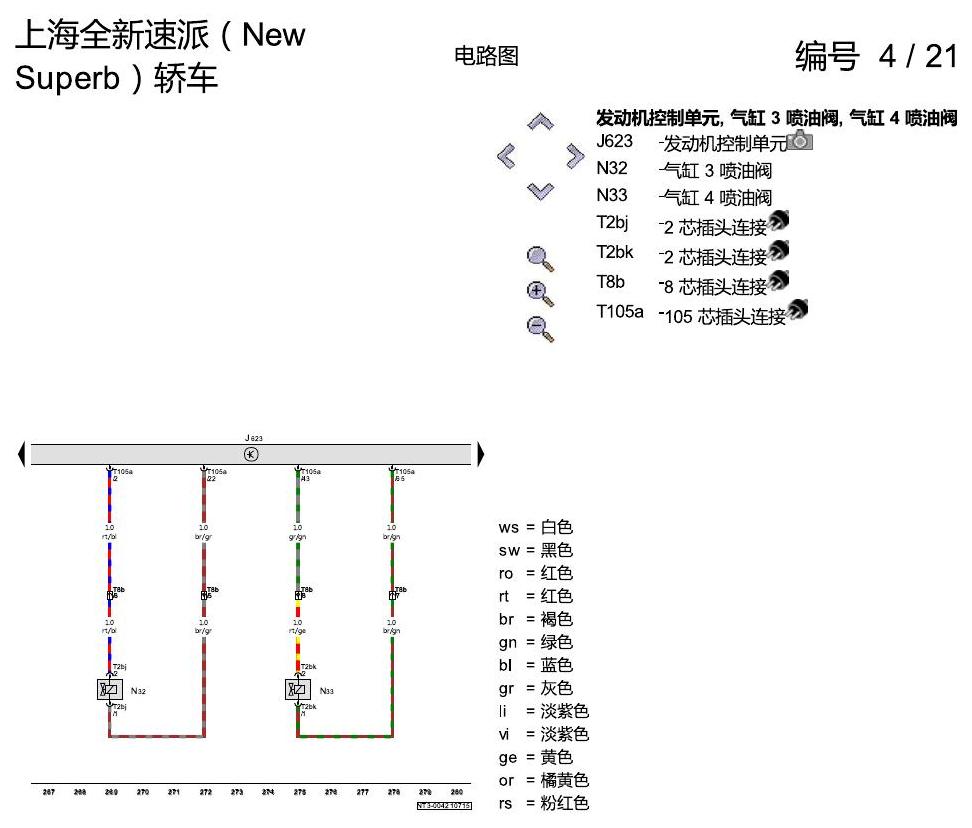

下方为原始资料图，共 37 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

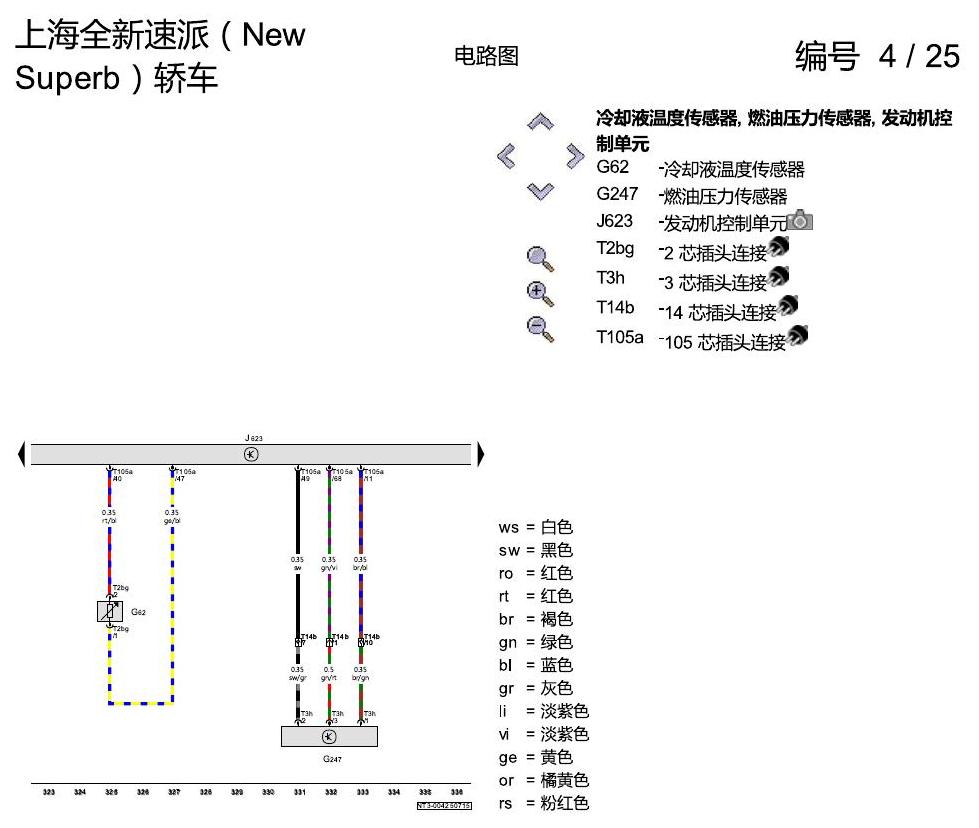

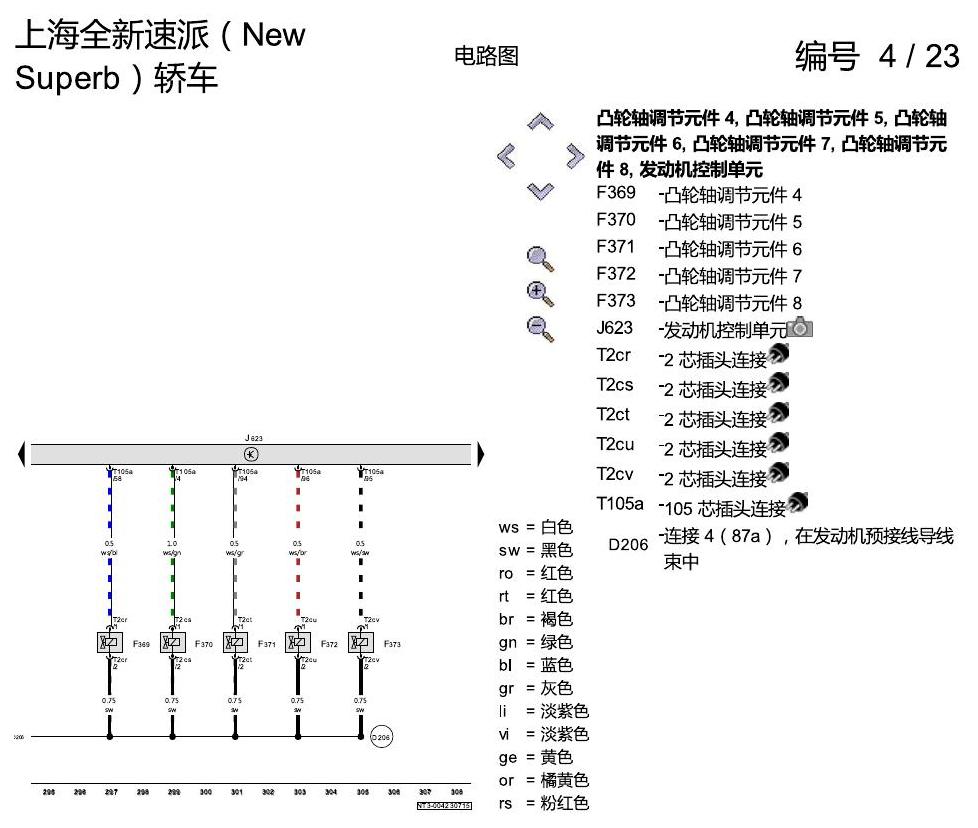

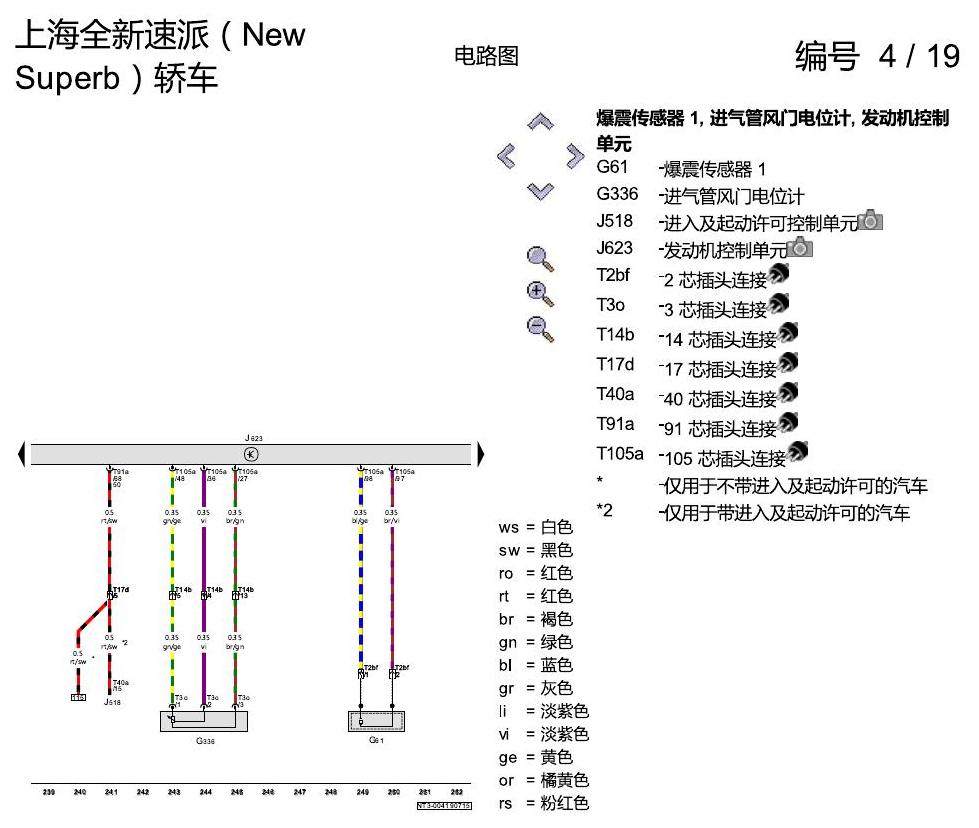

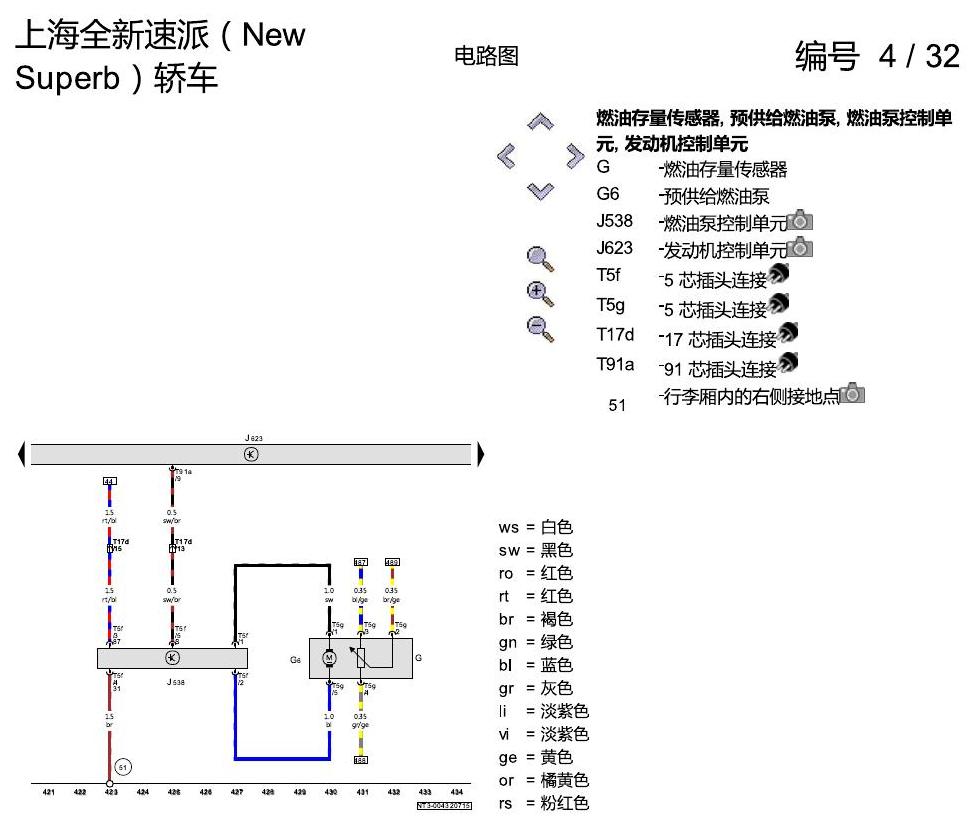

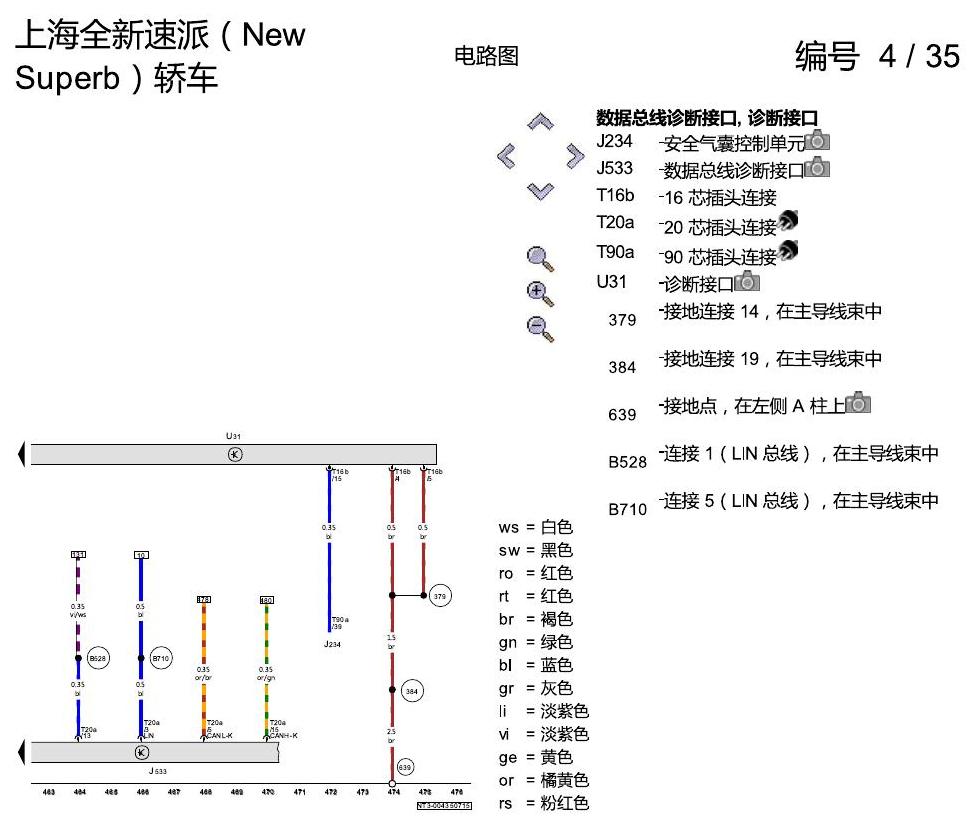

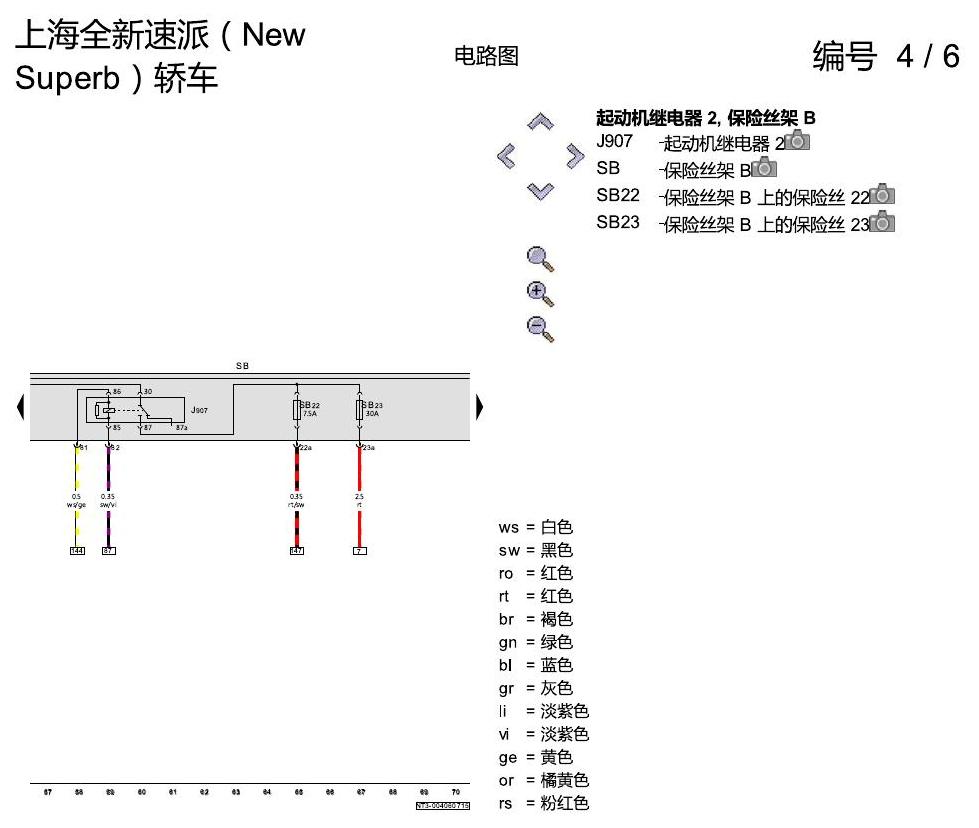

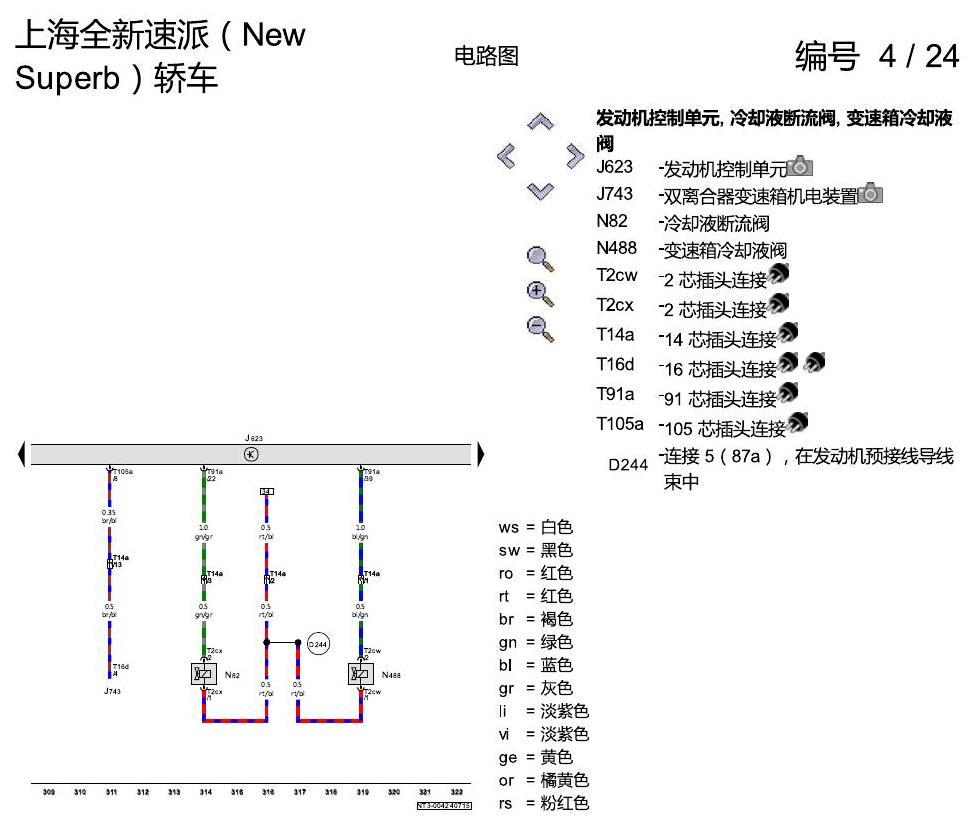

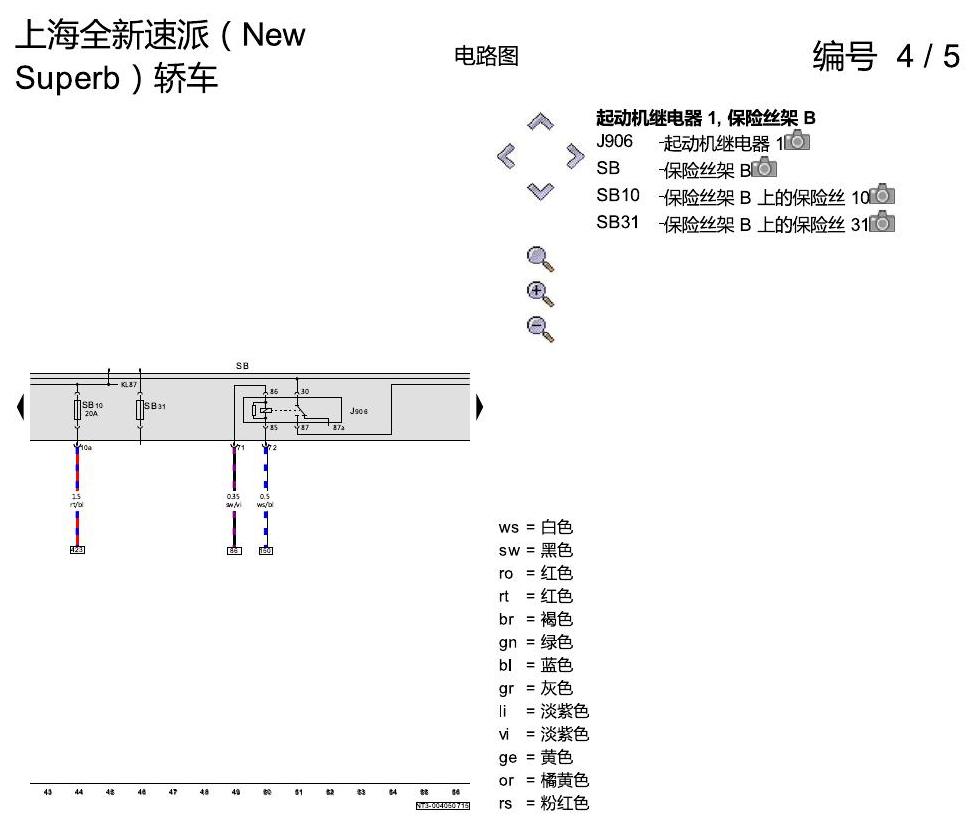

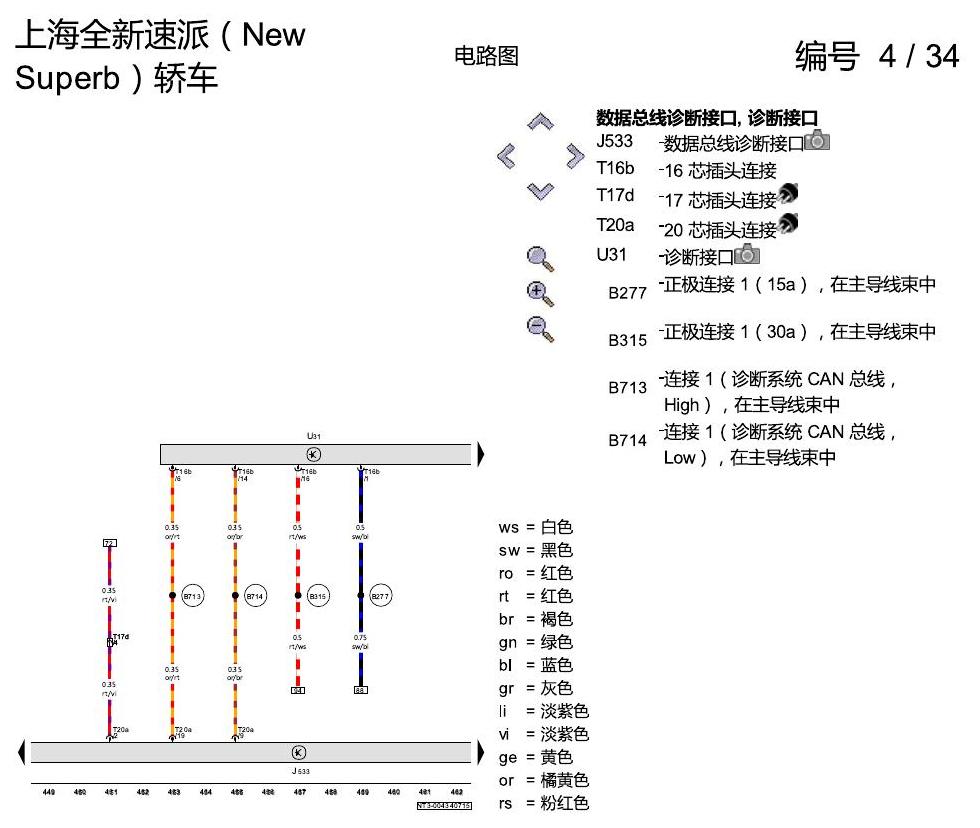

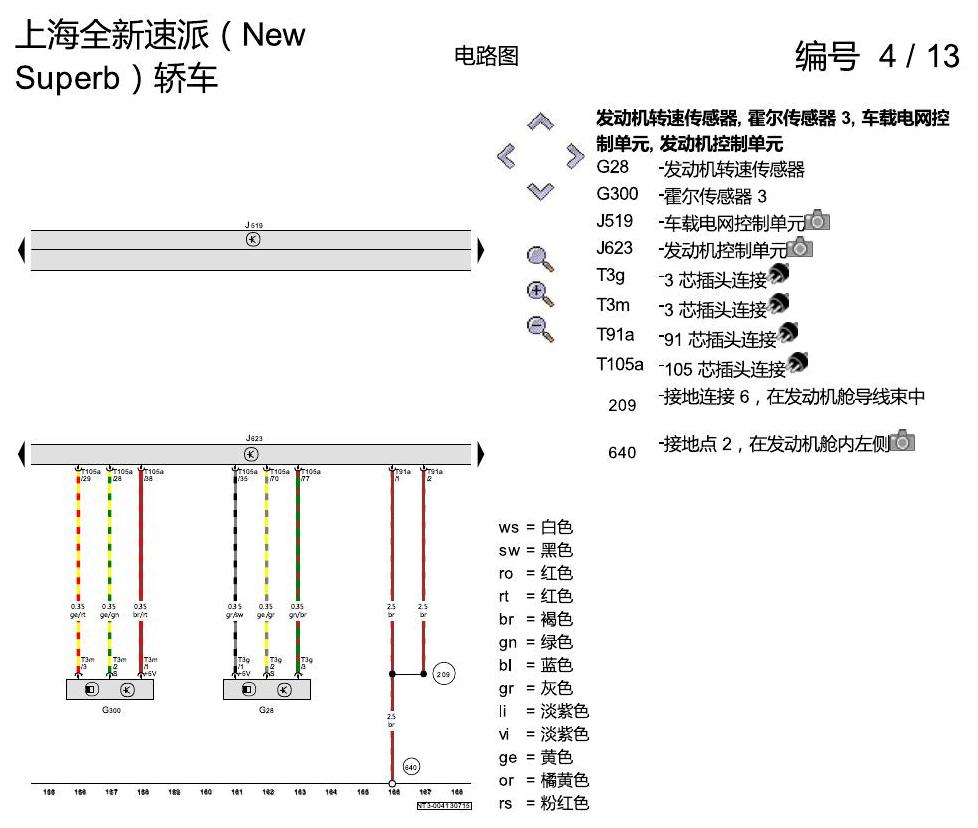

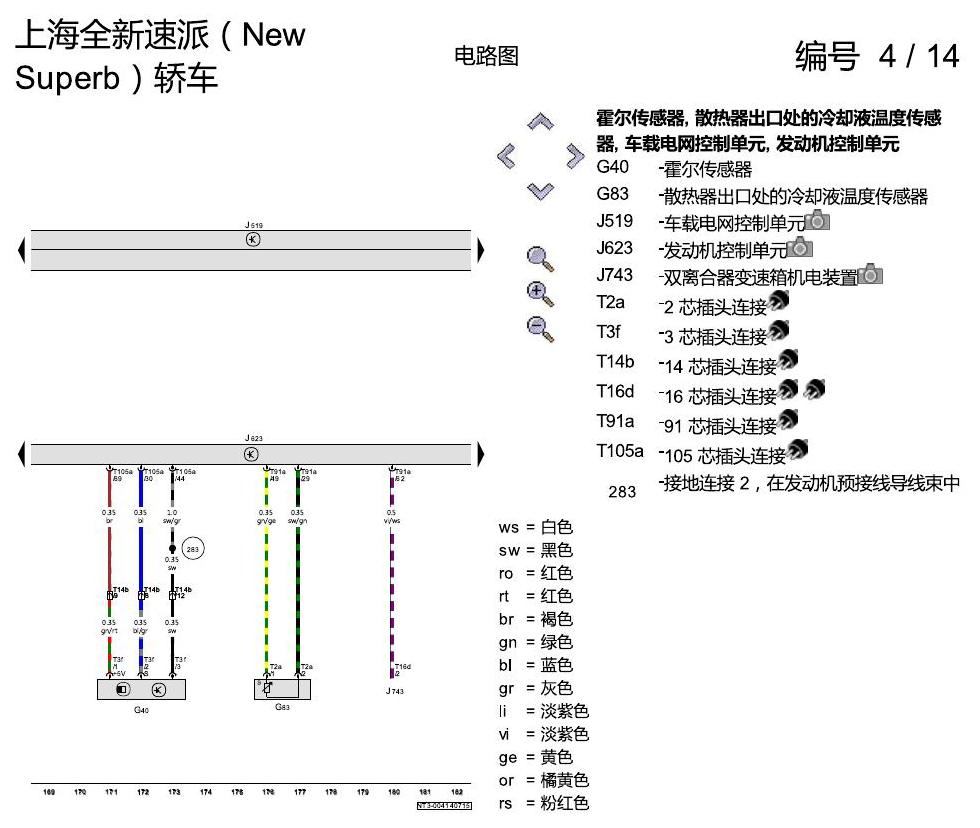

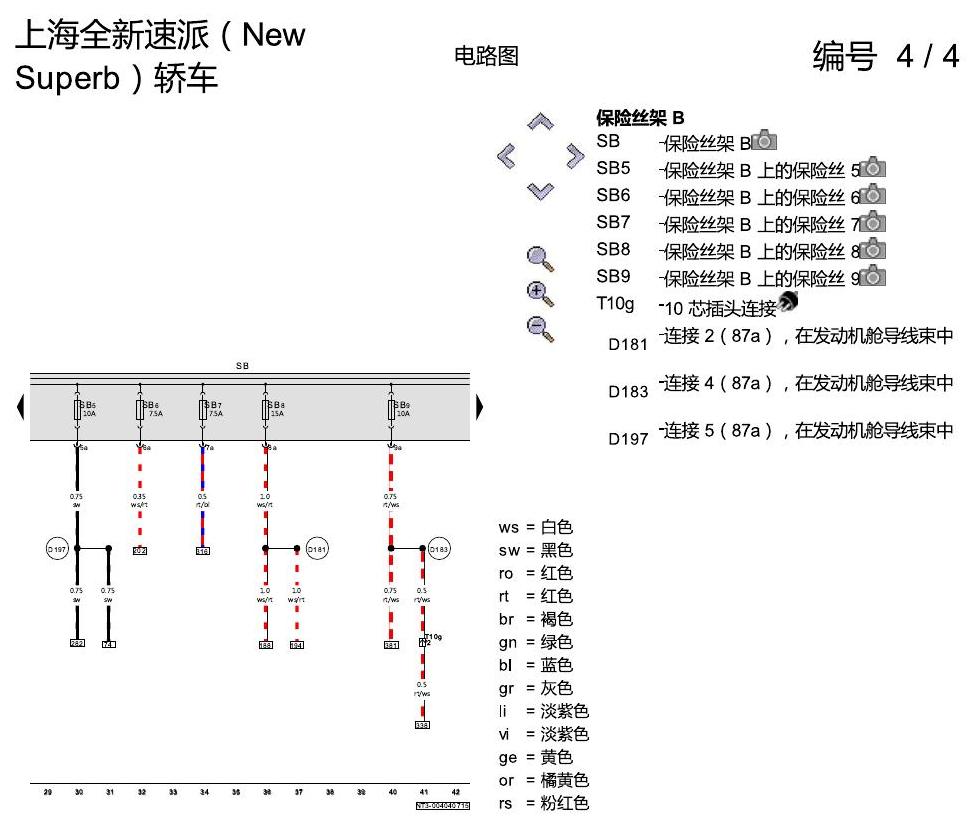

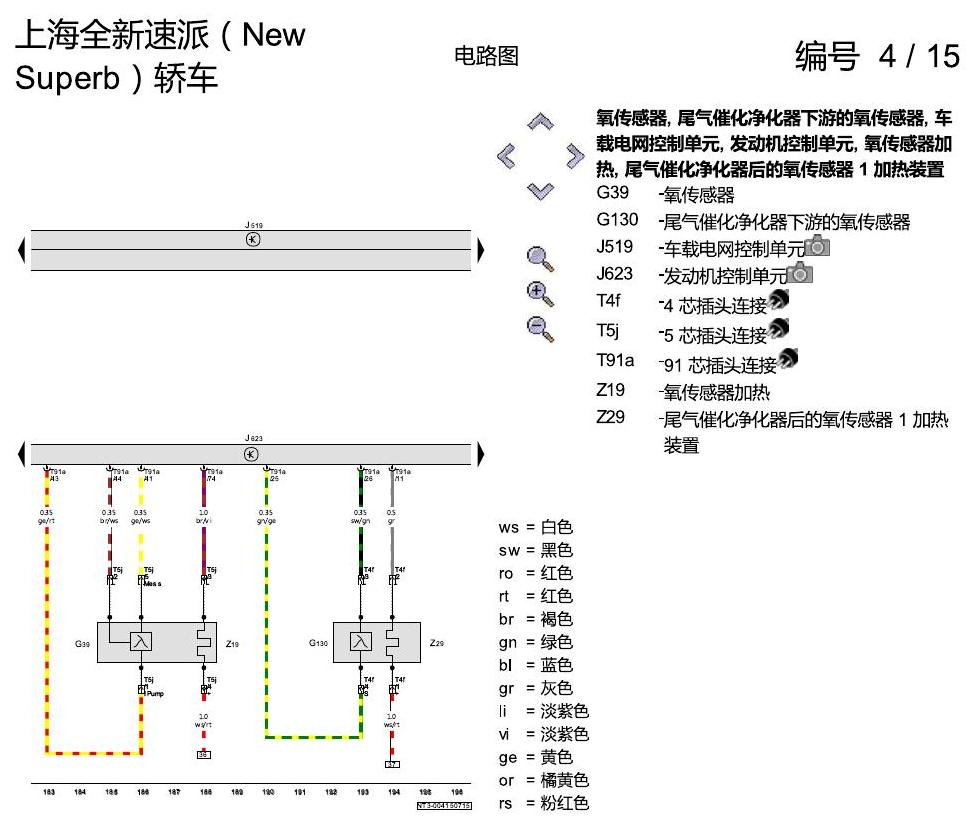

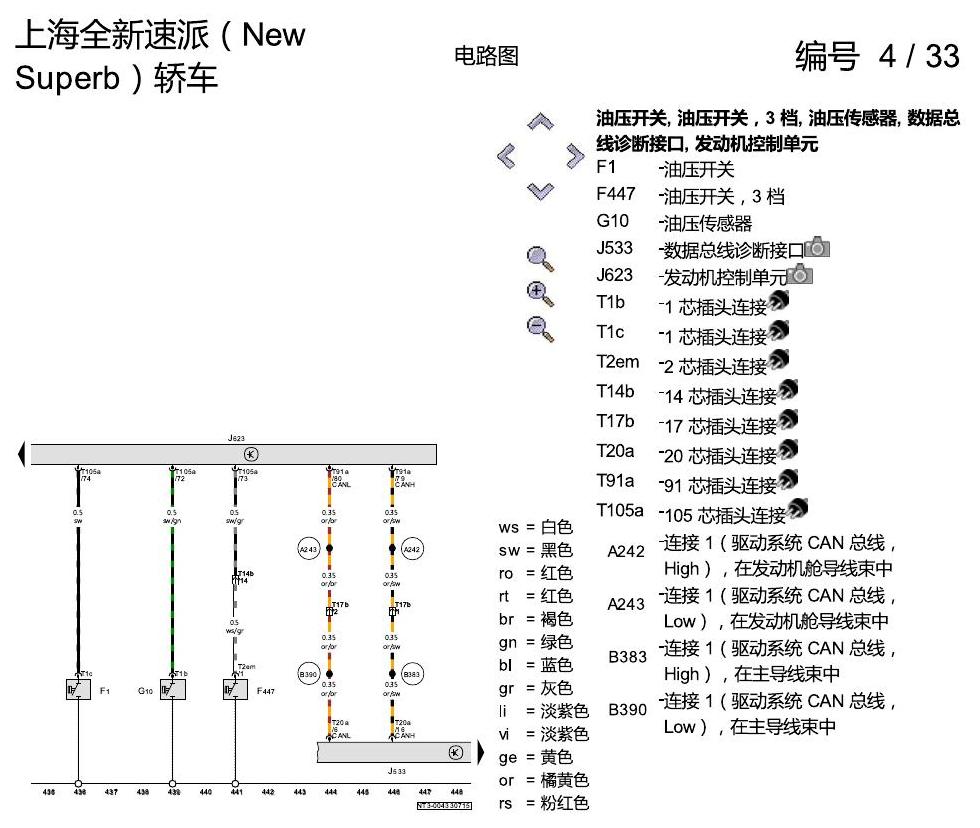

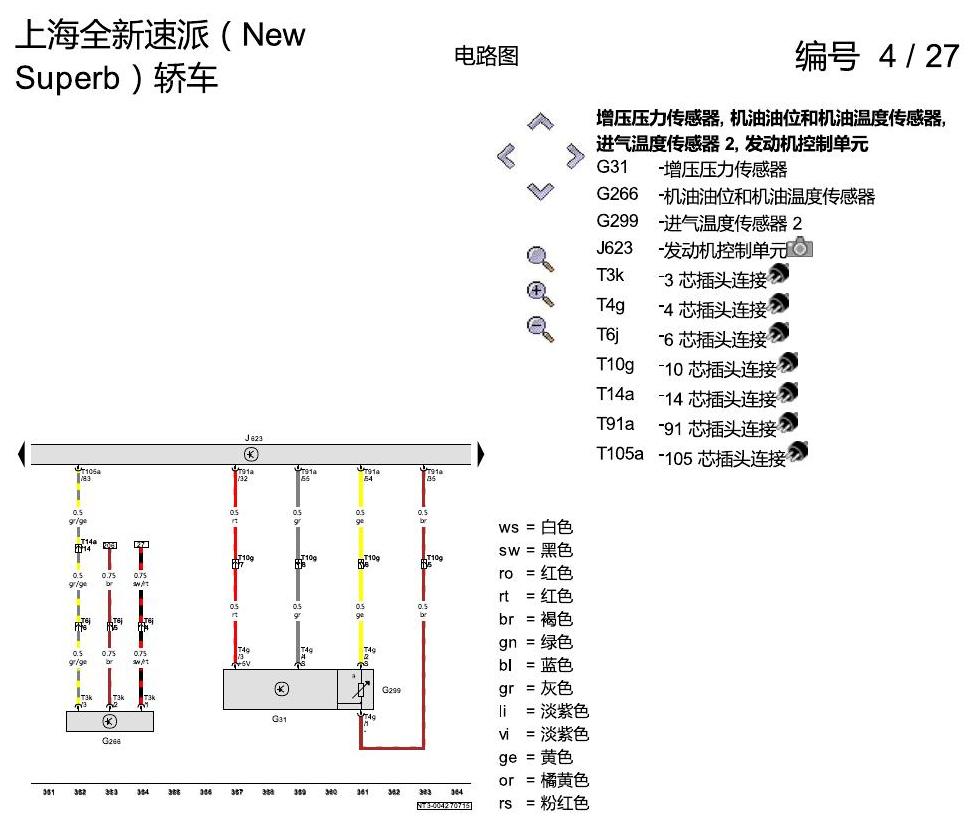

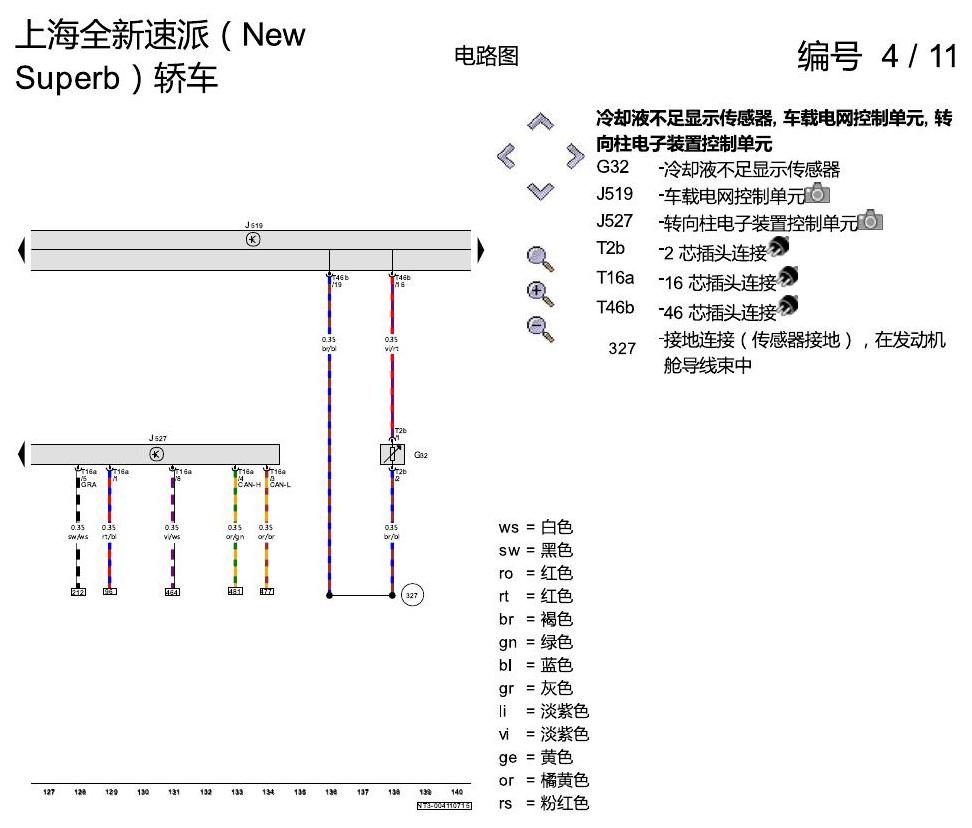

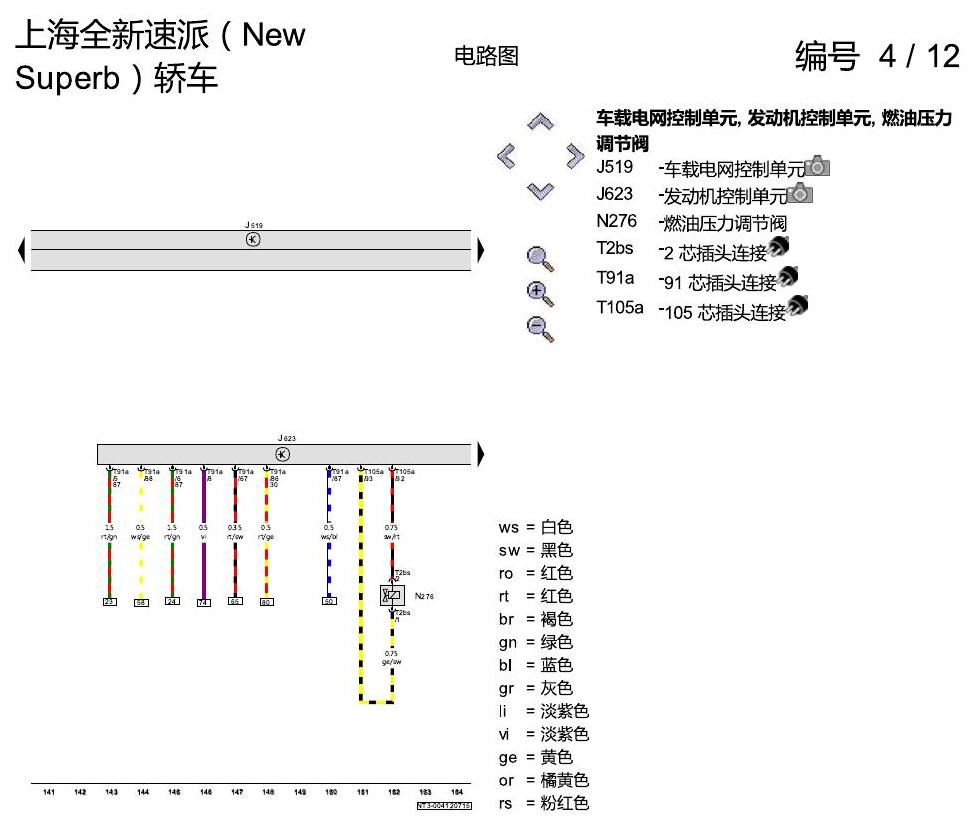

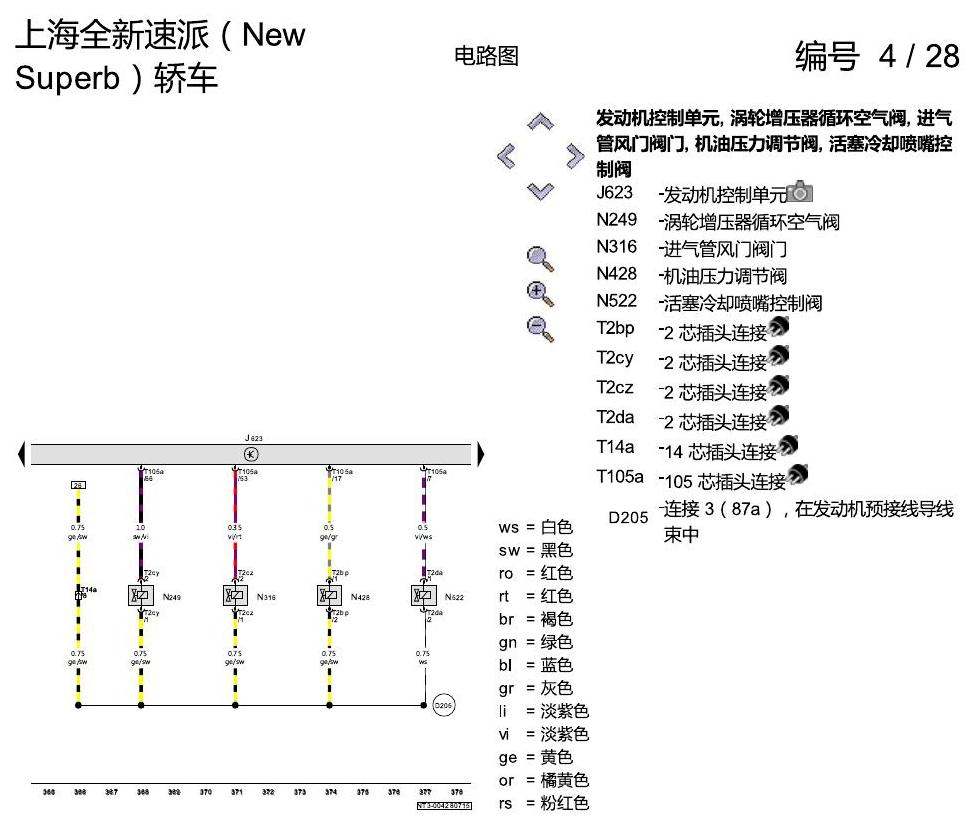

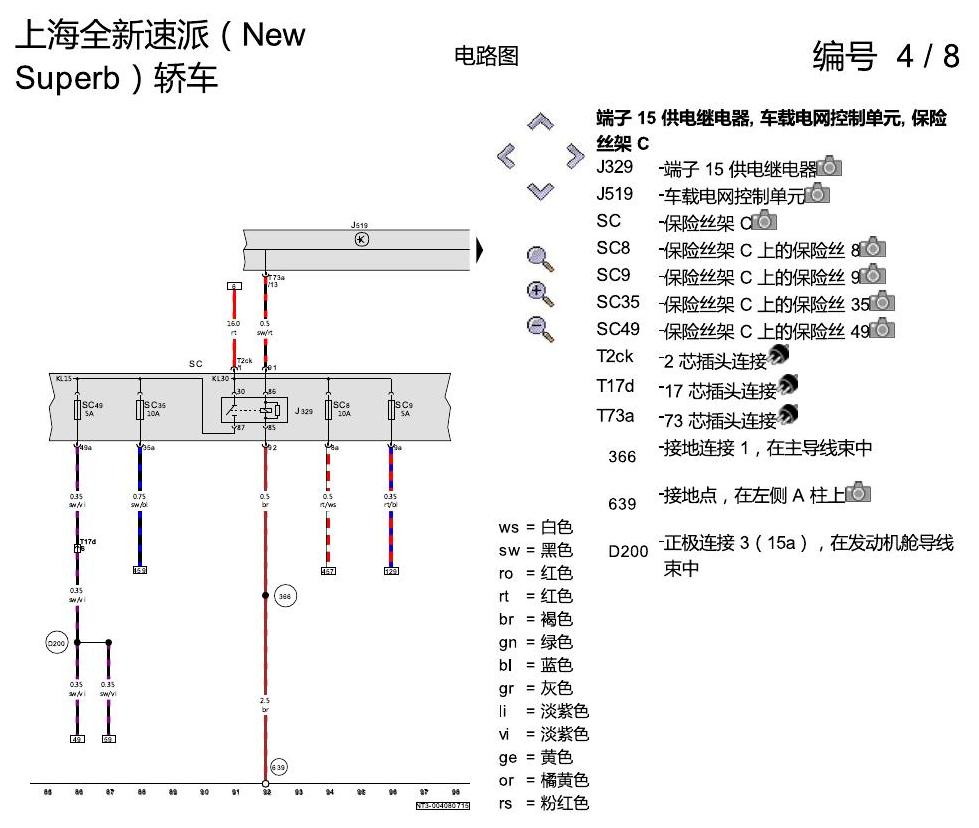

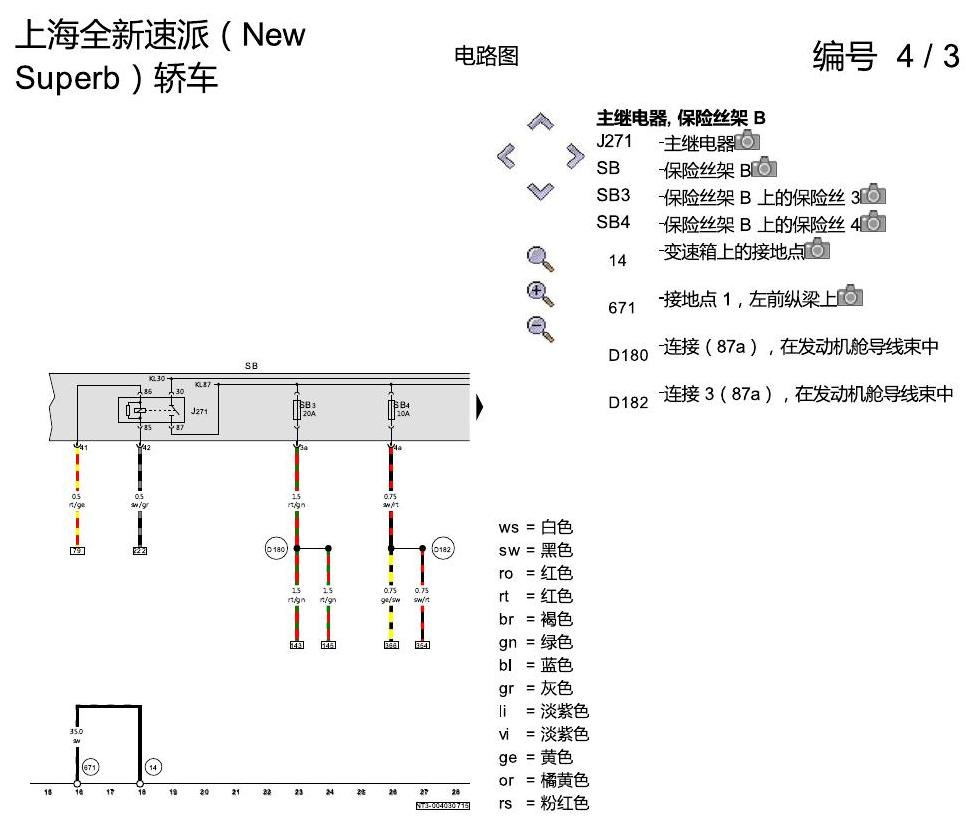

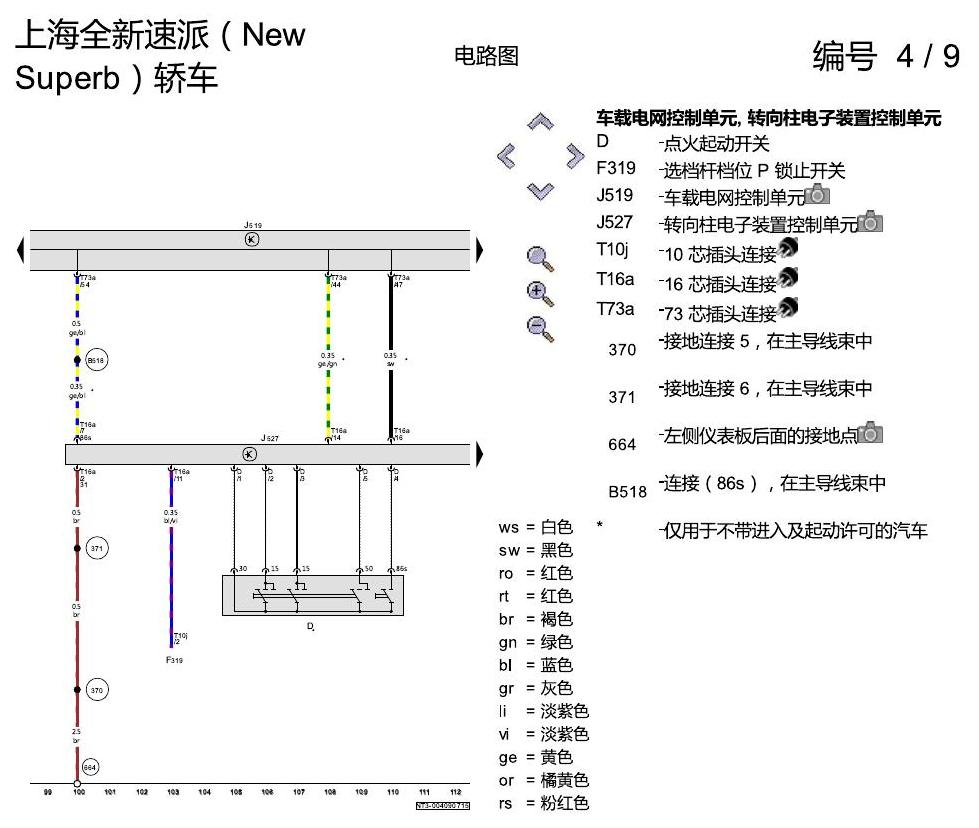

斯柯达速派 MQB 1.8 发动机 CUFA 电路图 — 斯柯达速派 MQB 1.8 发动机 CUFA 电路图原始资料第1页
