斯柯达速派 MQB 基本装备 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

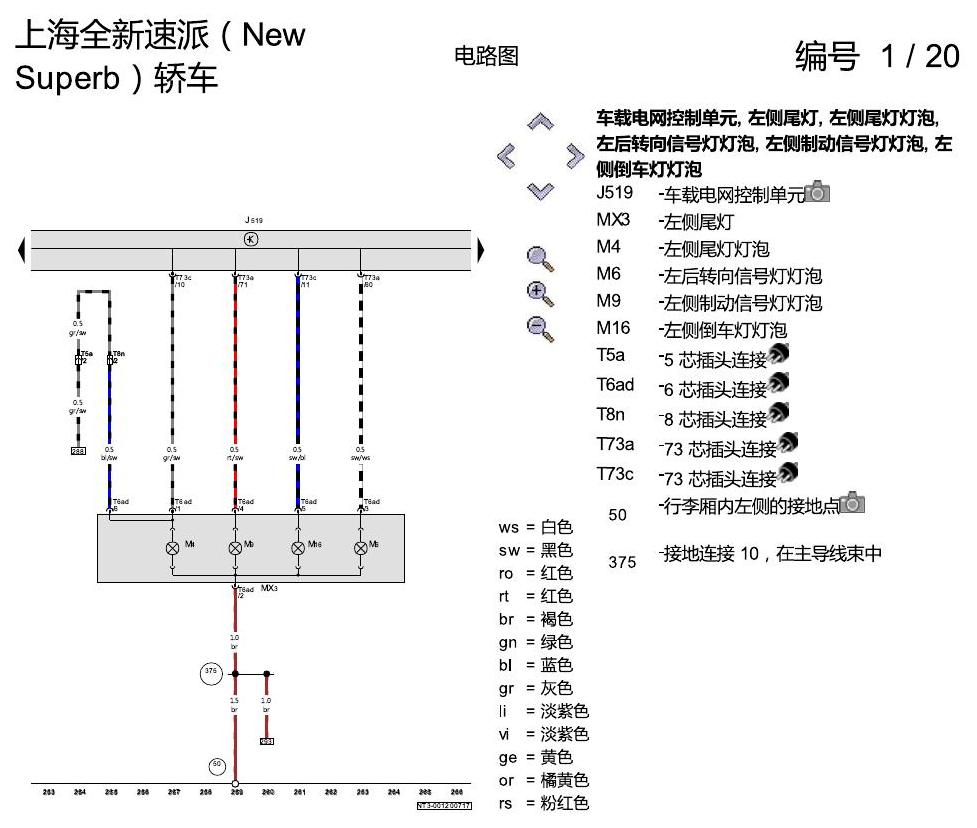

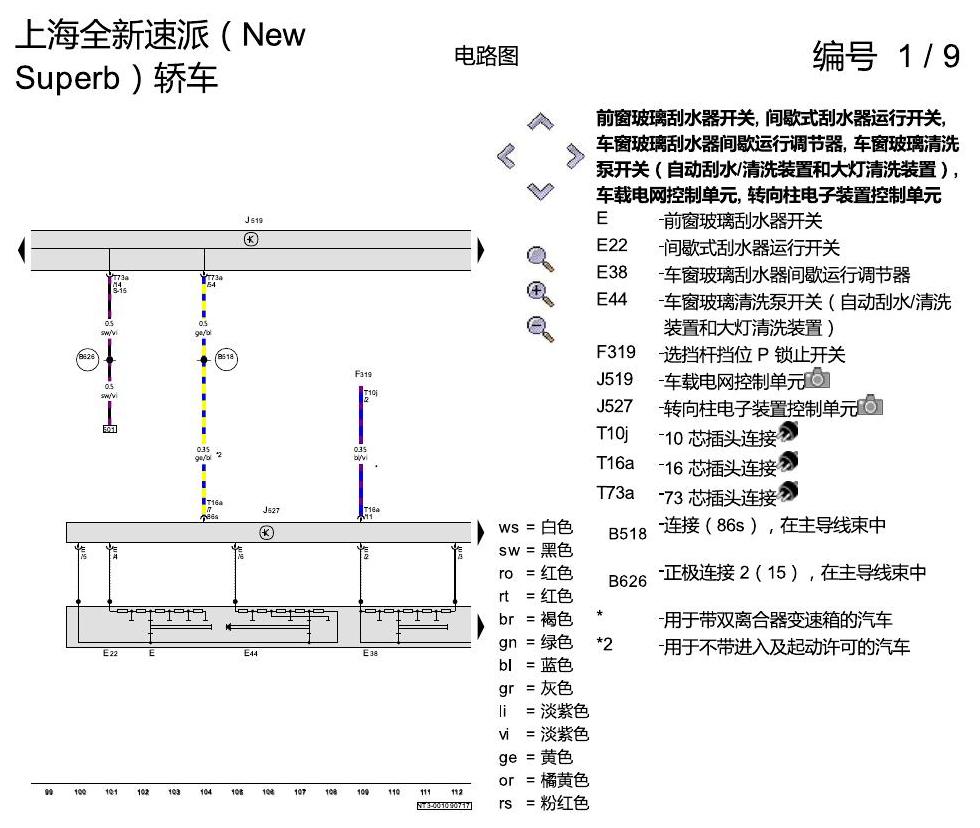

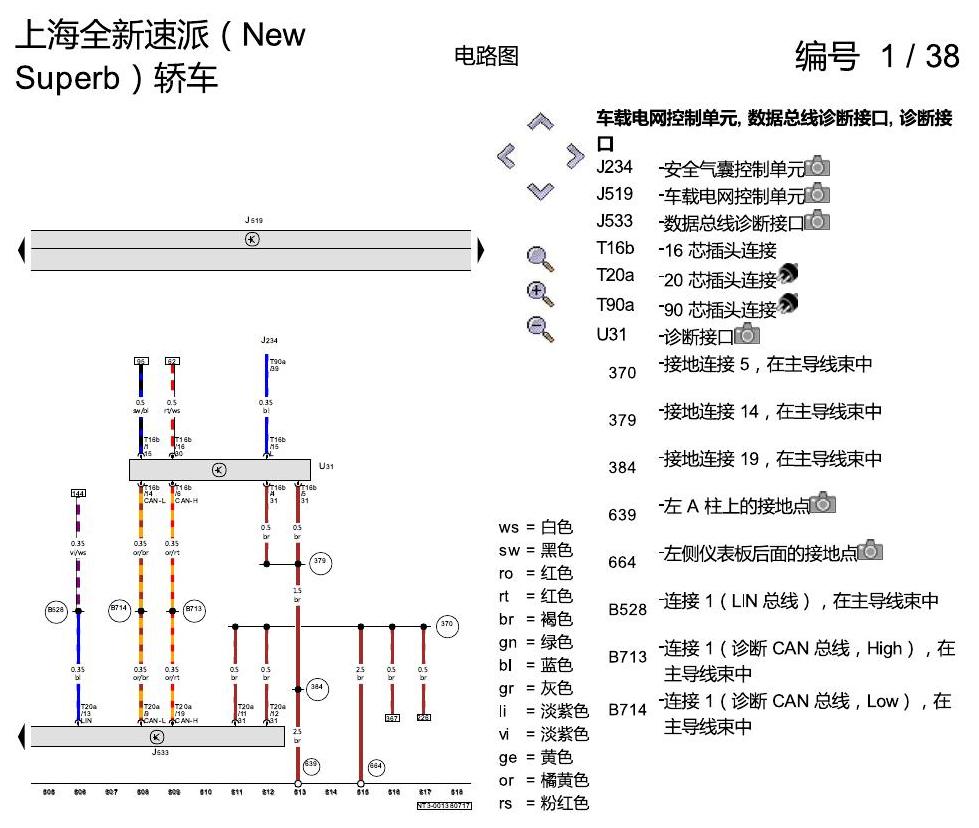

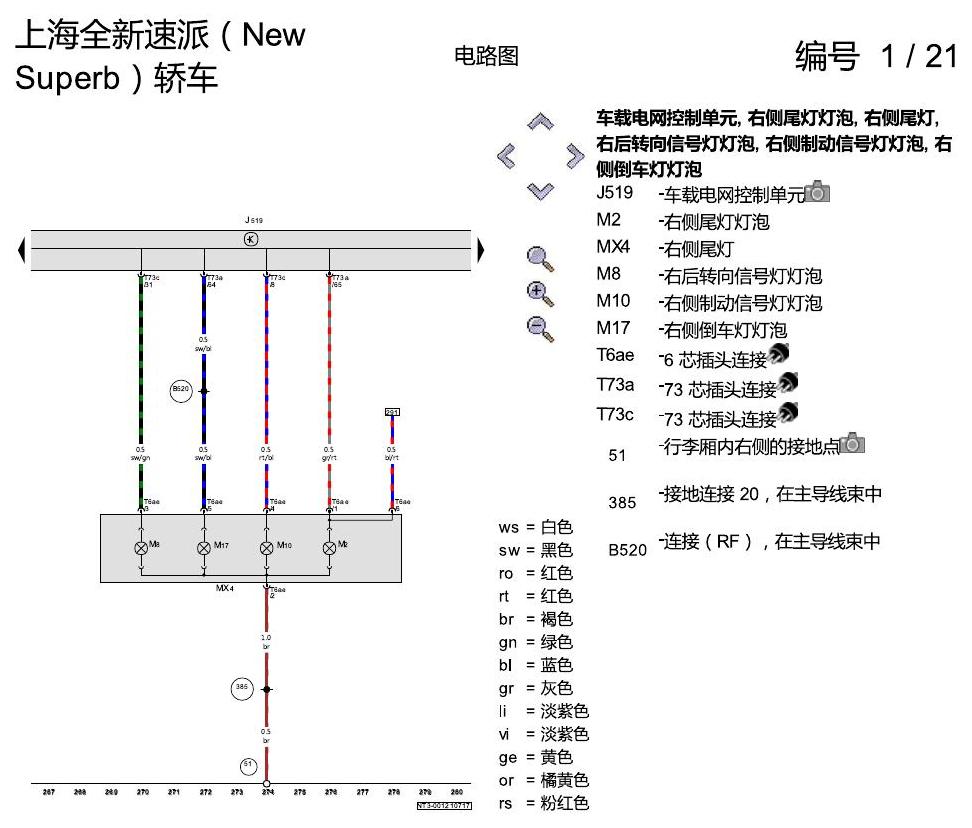

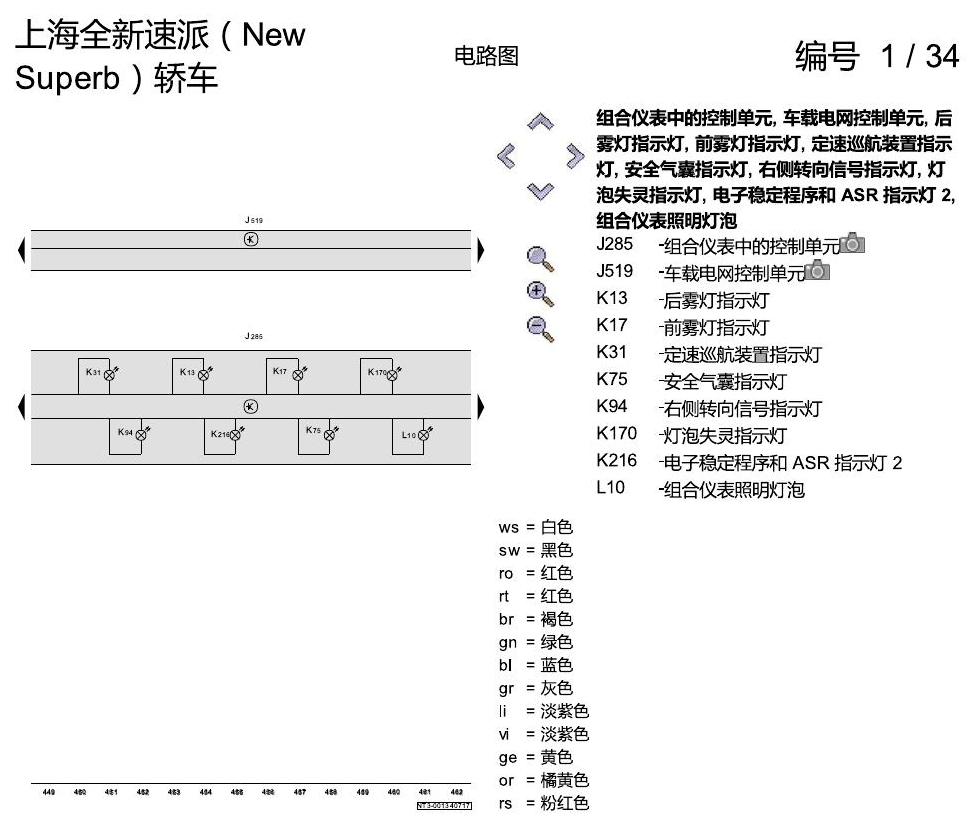

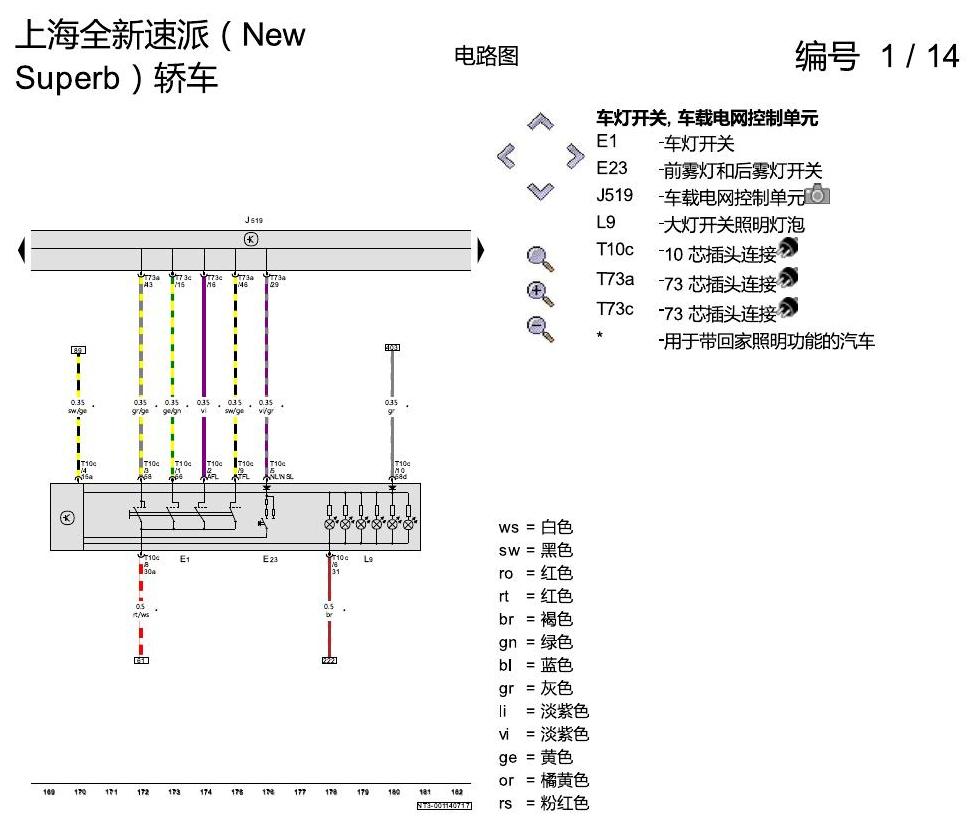

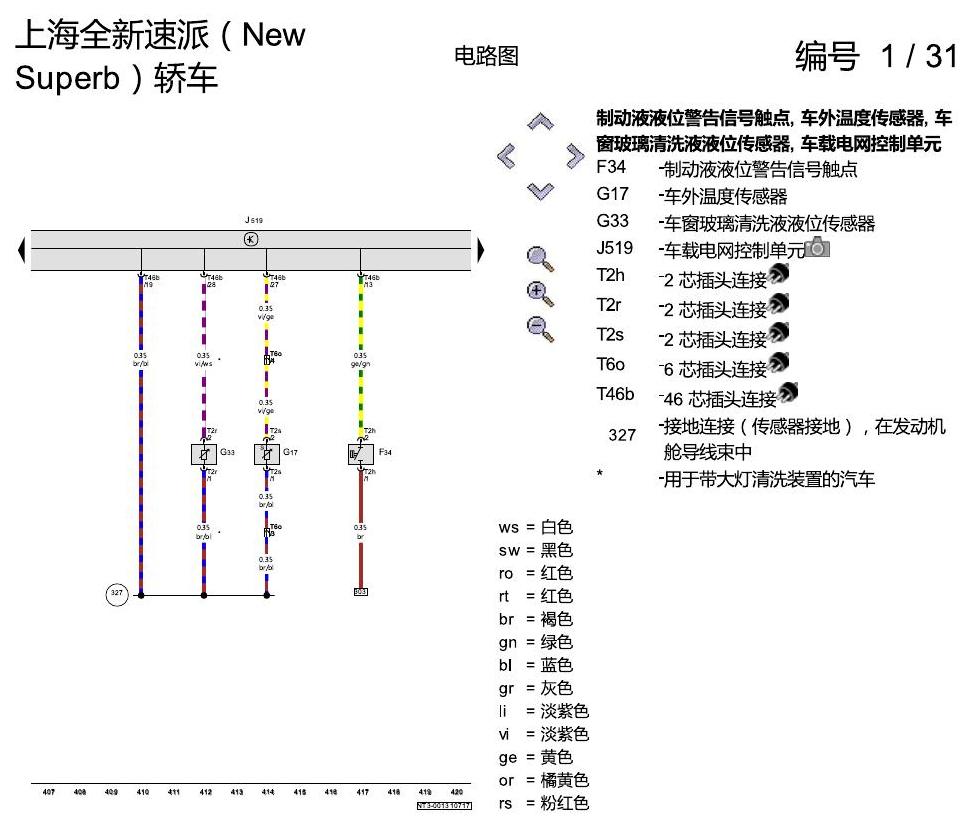

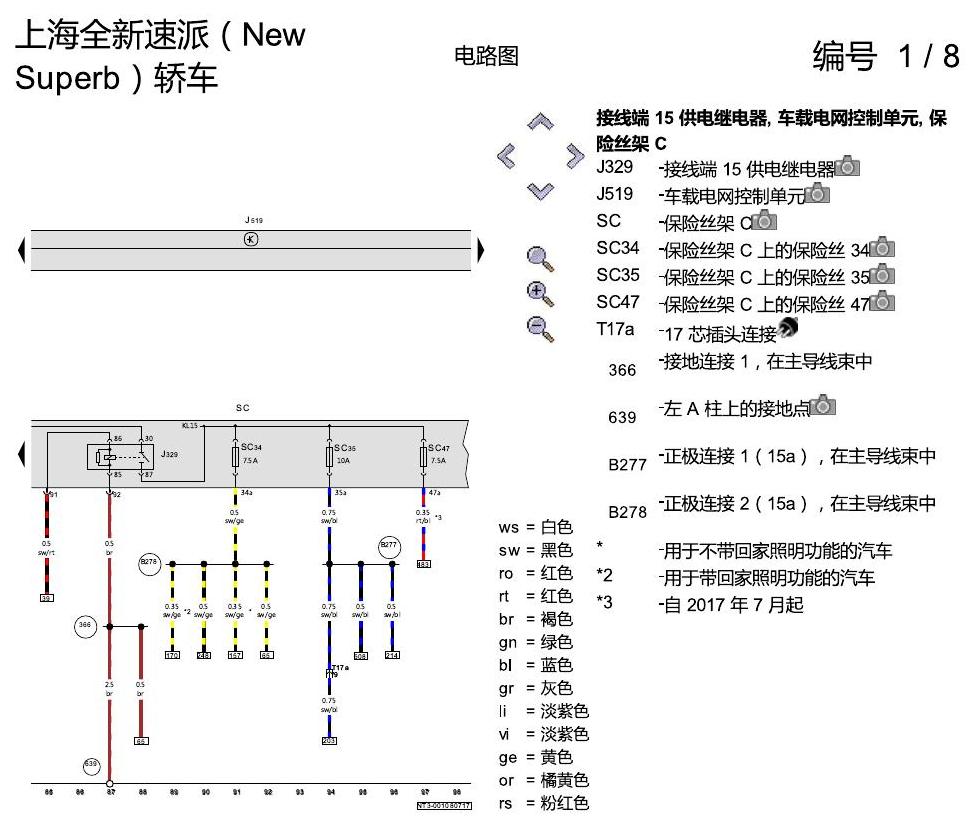

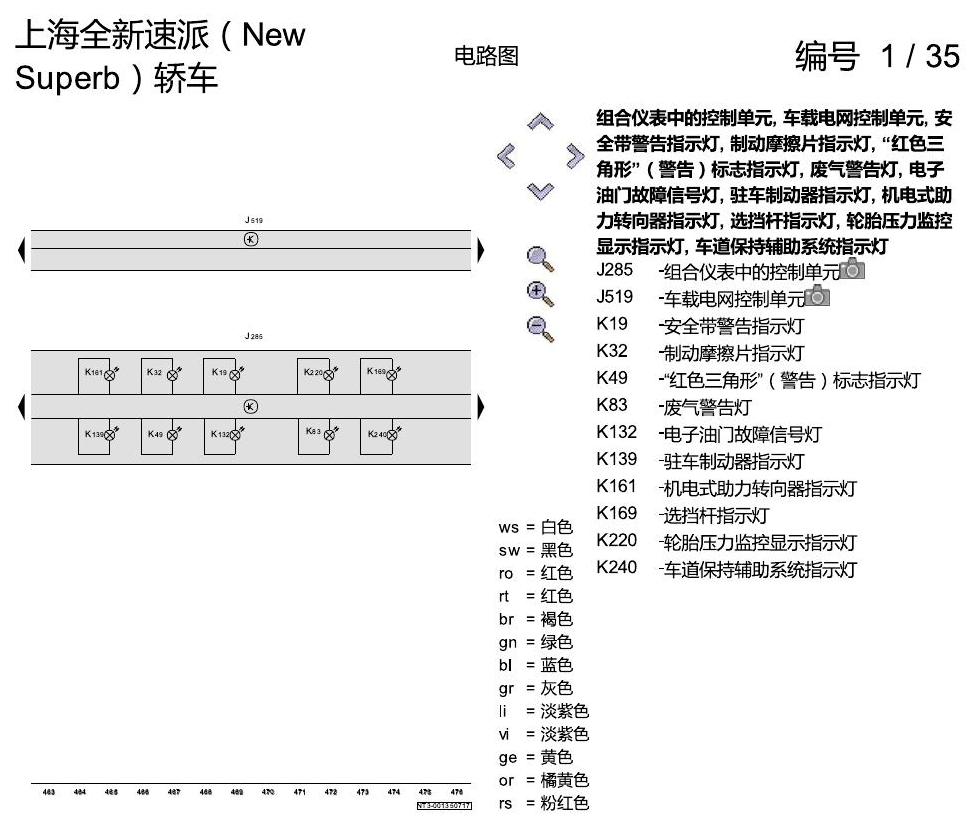

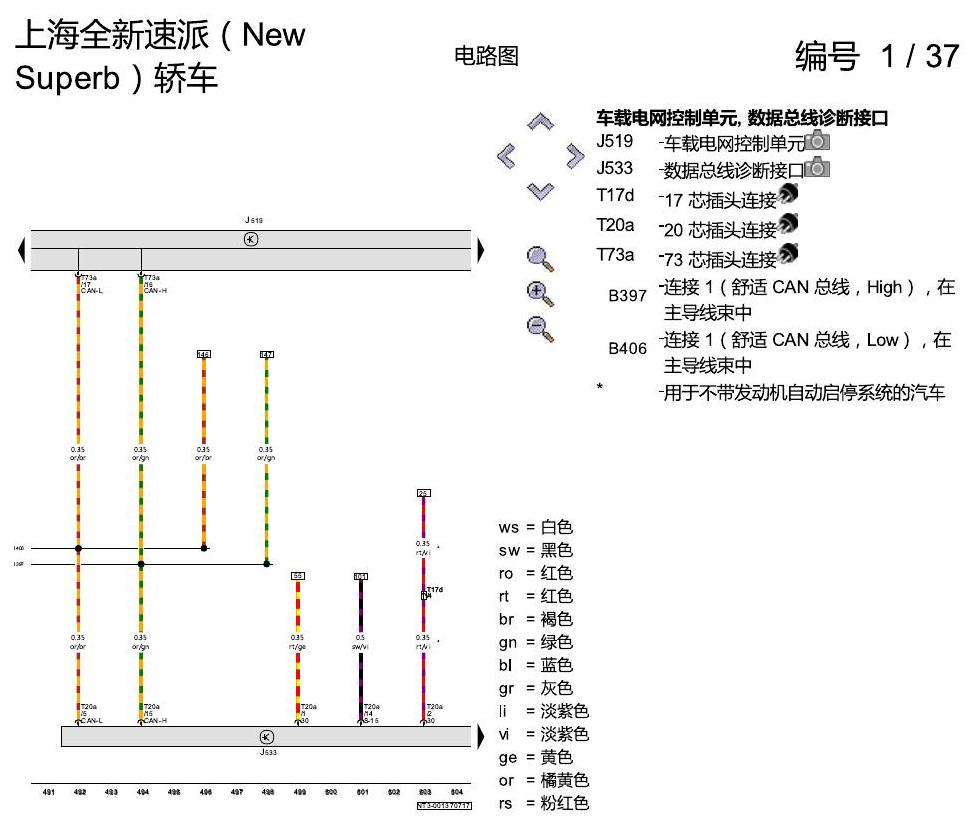

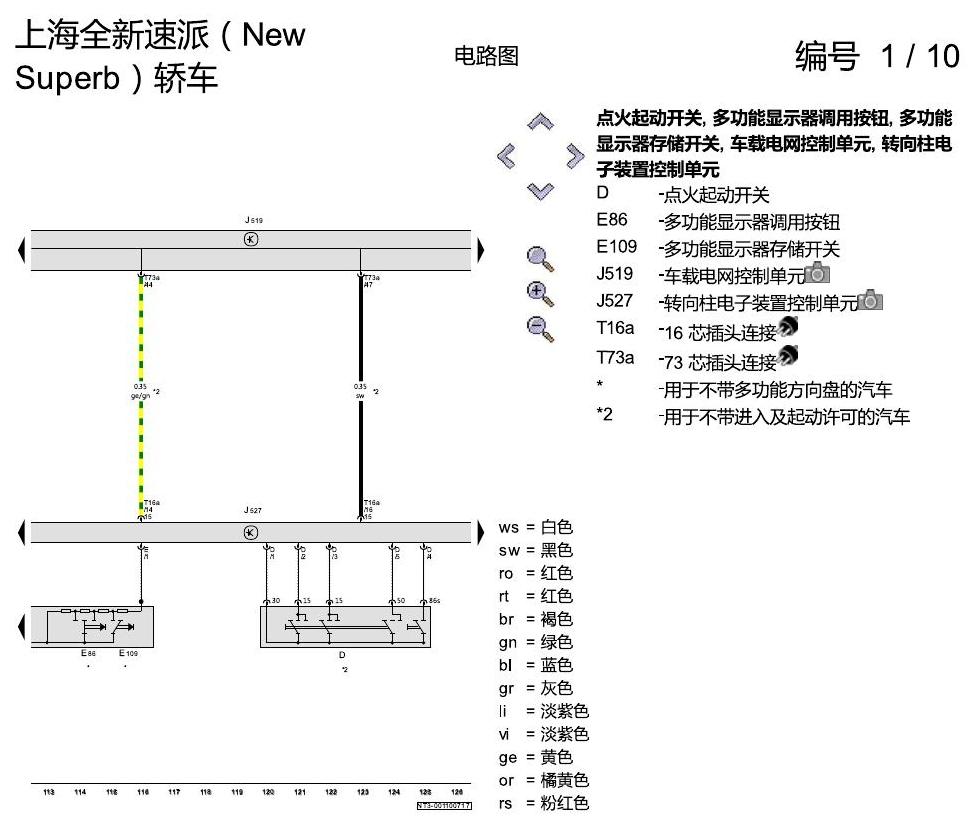

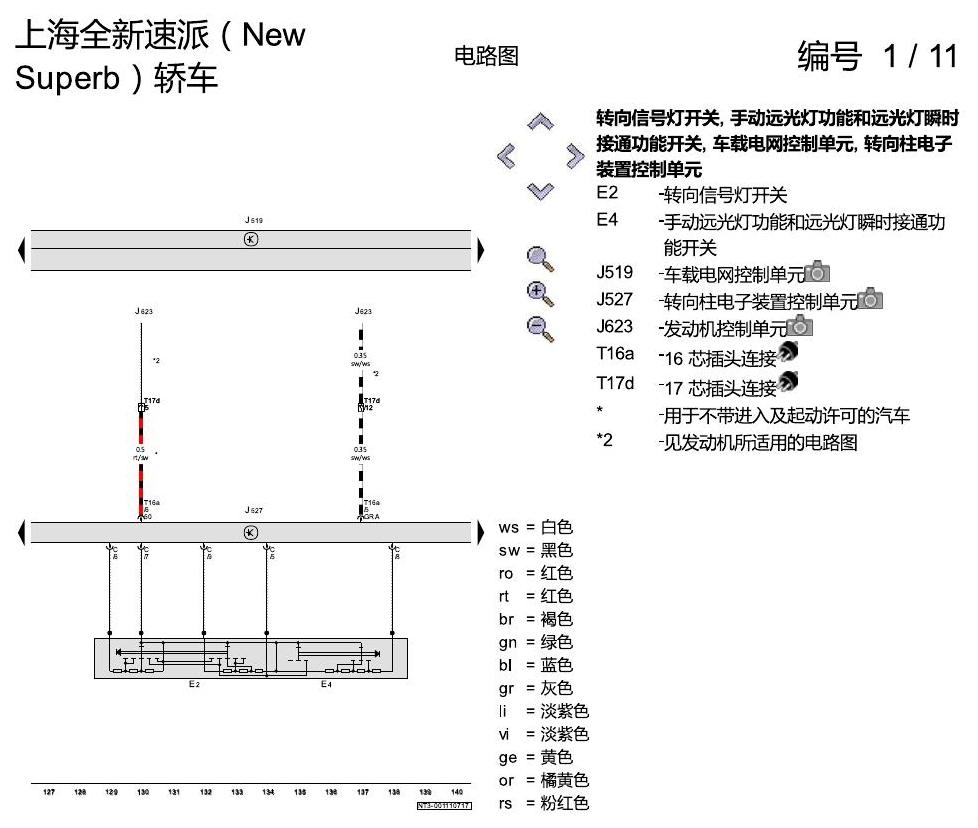

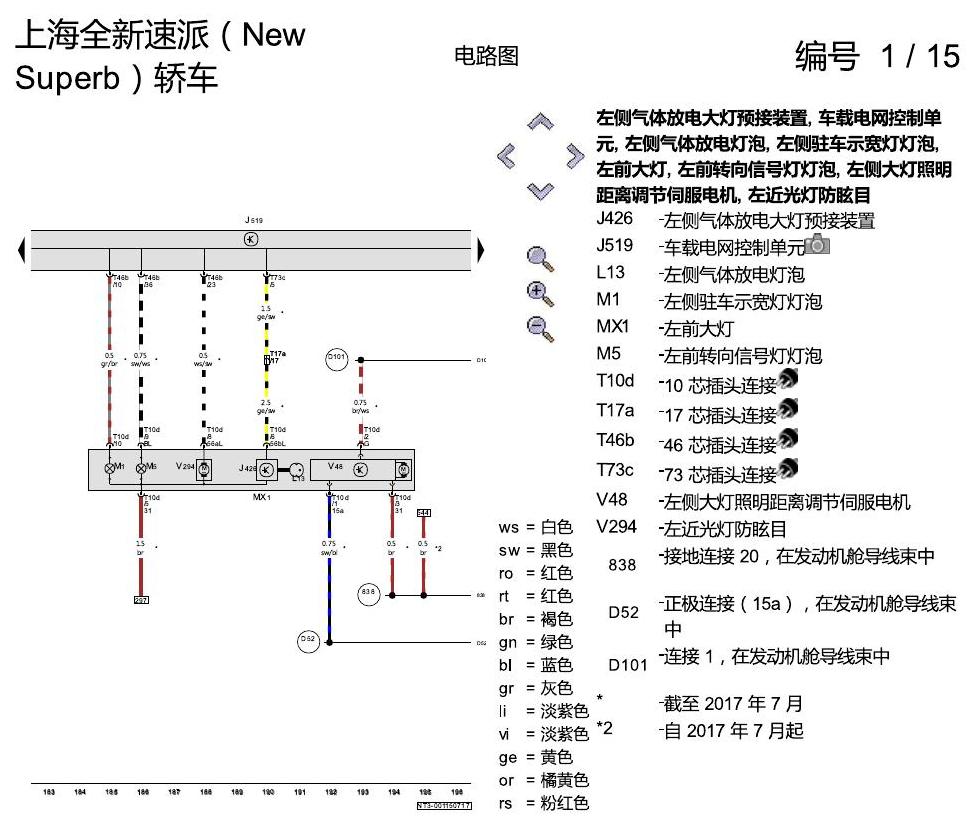

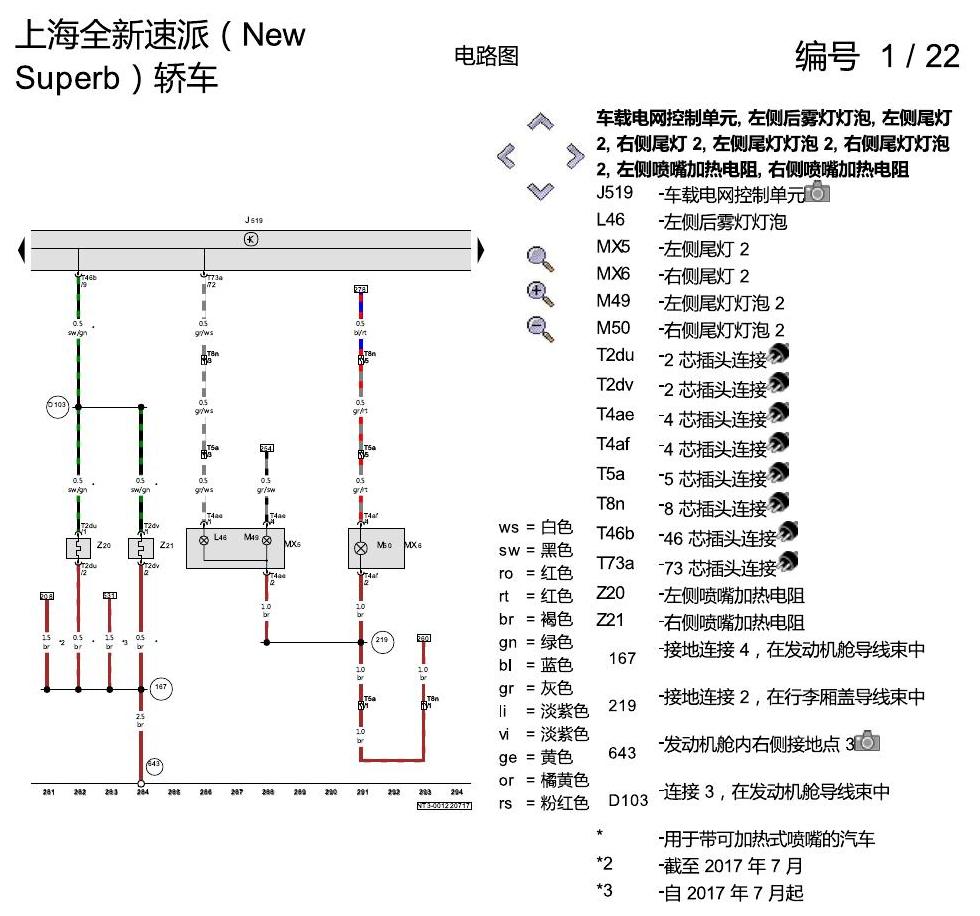

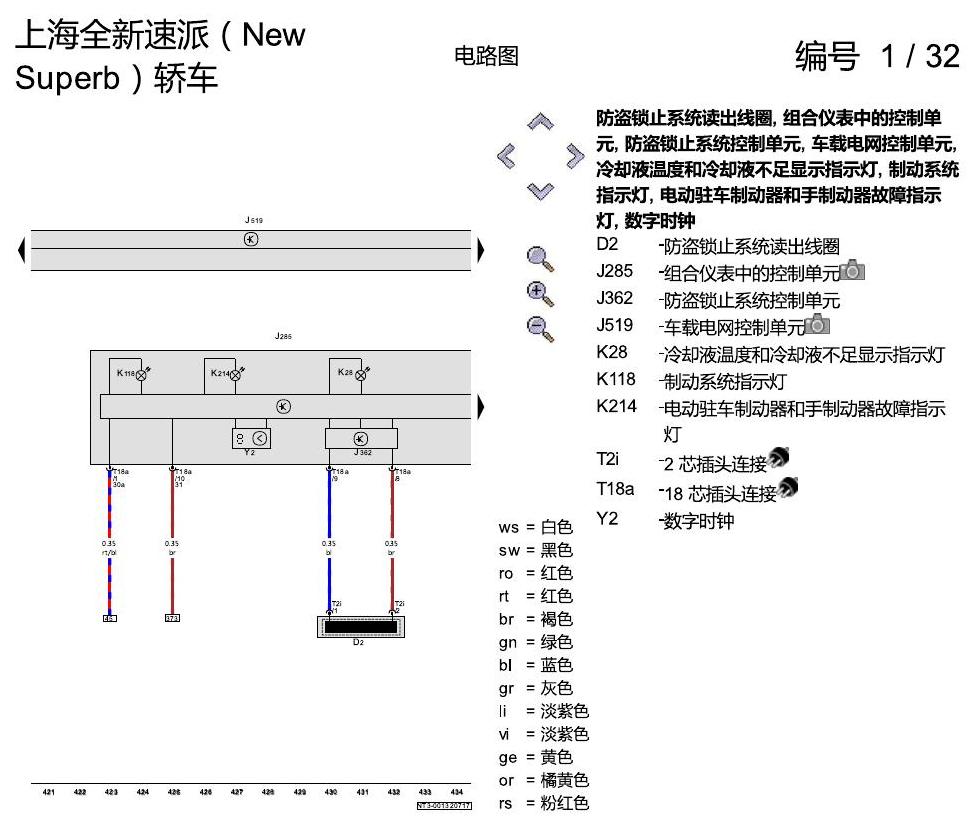

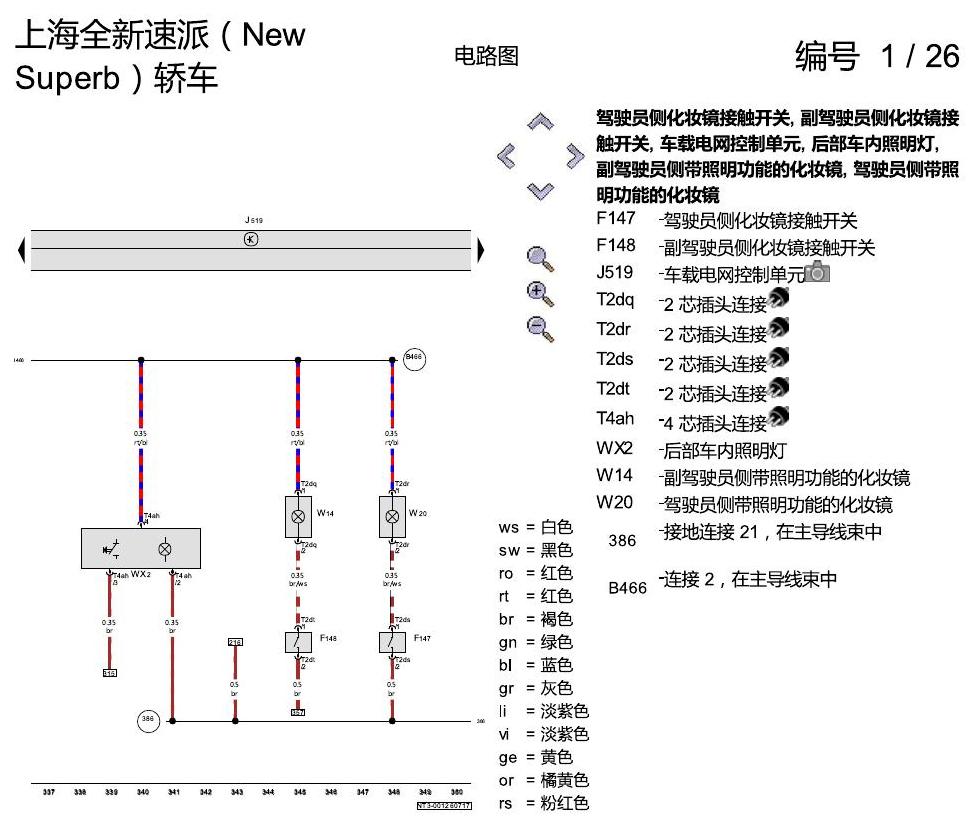

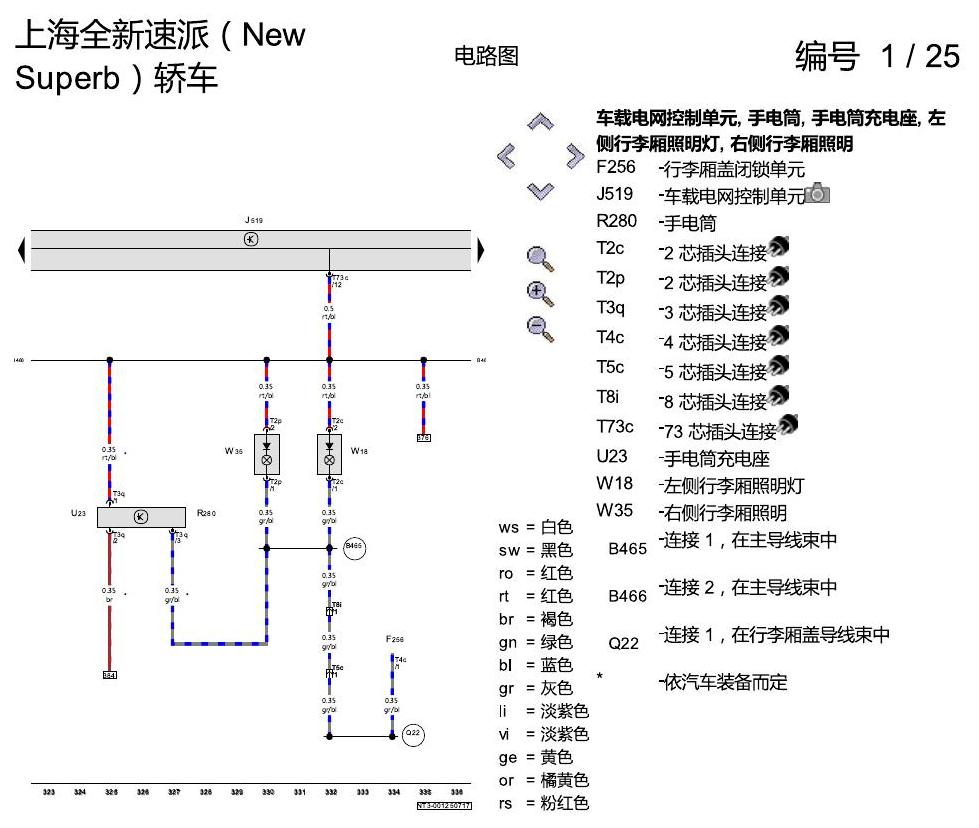

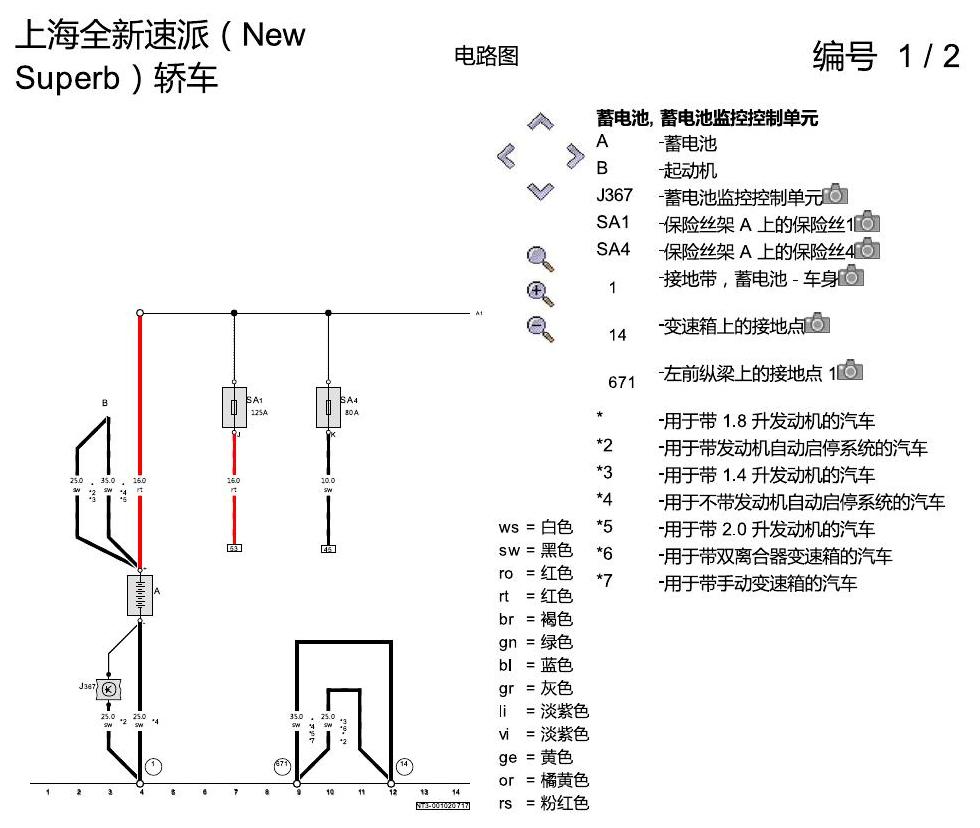

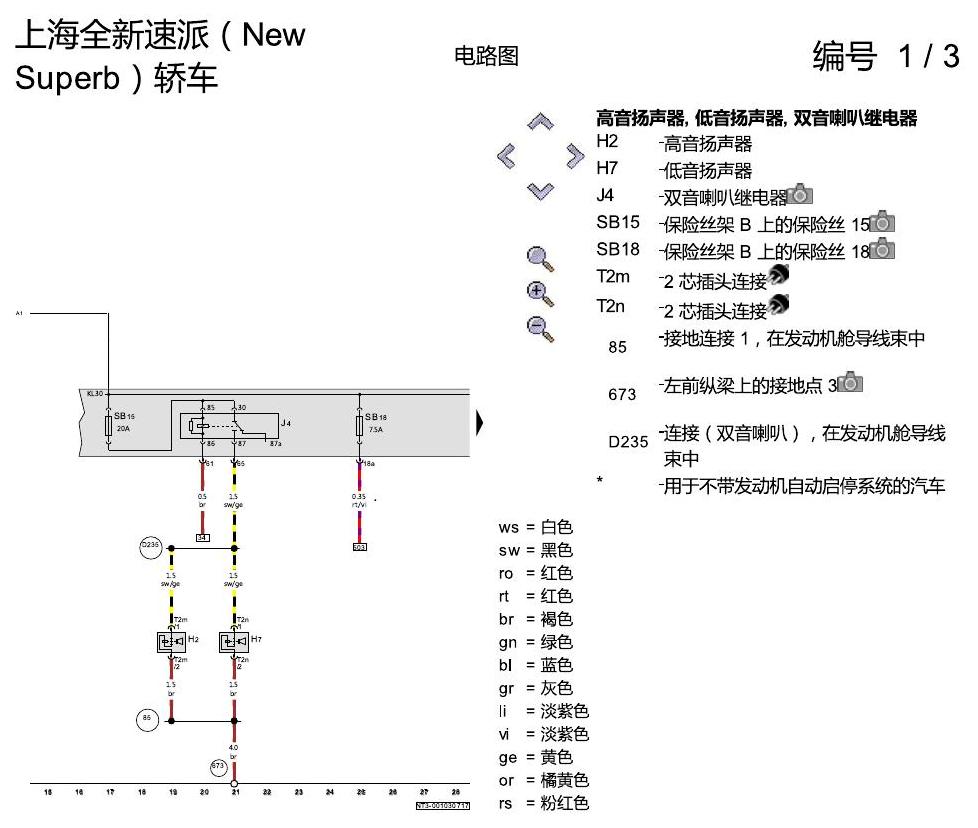

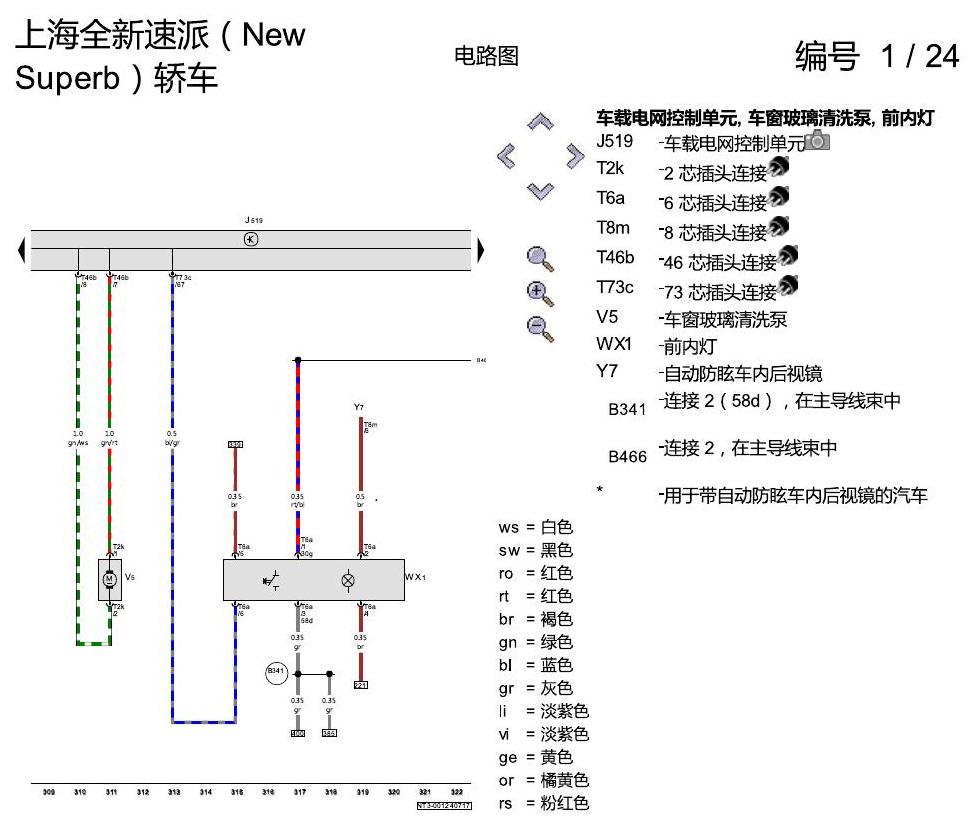

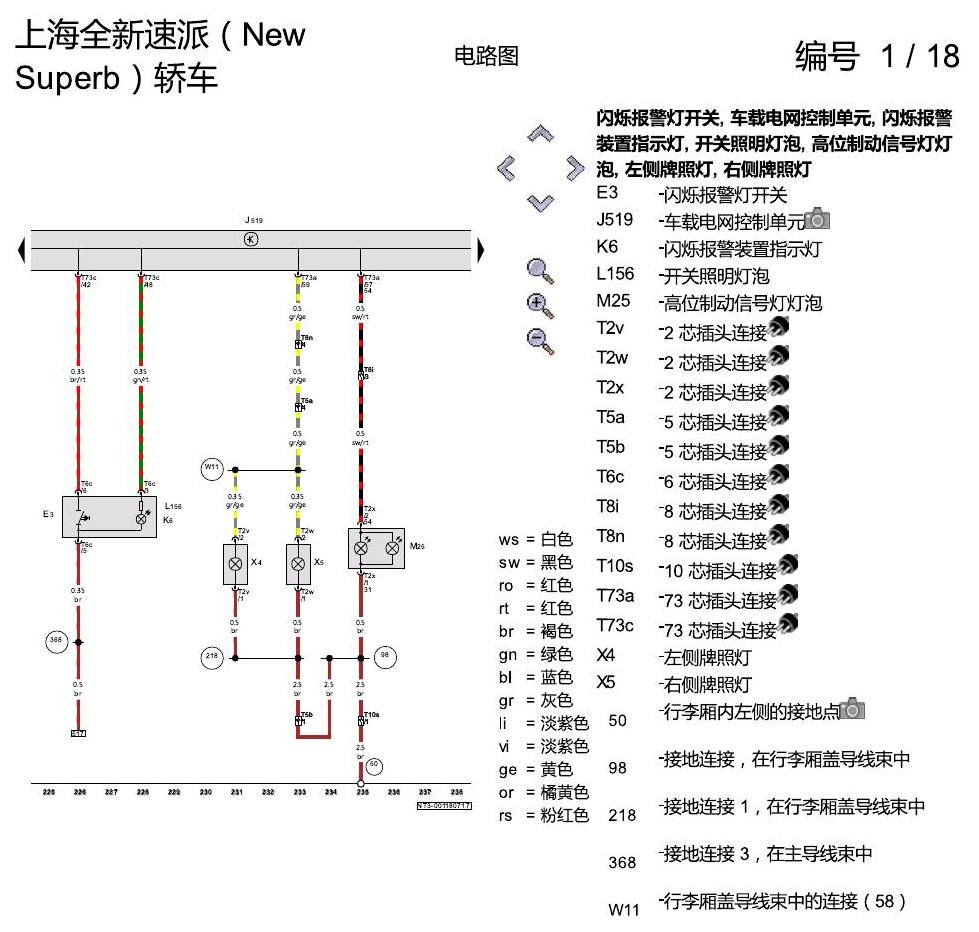

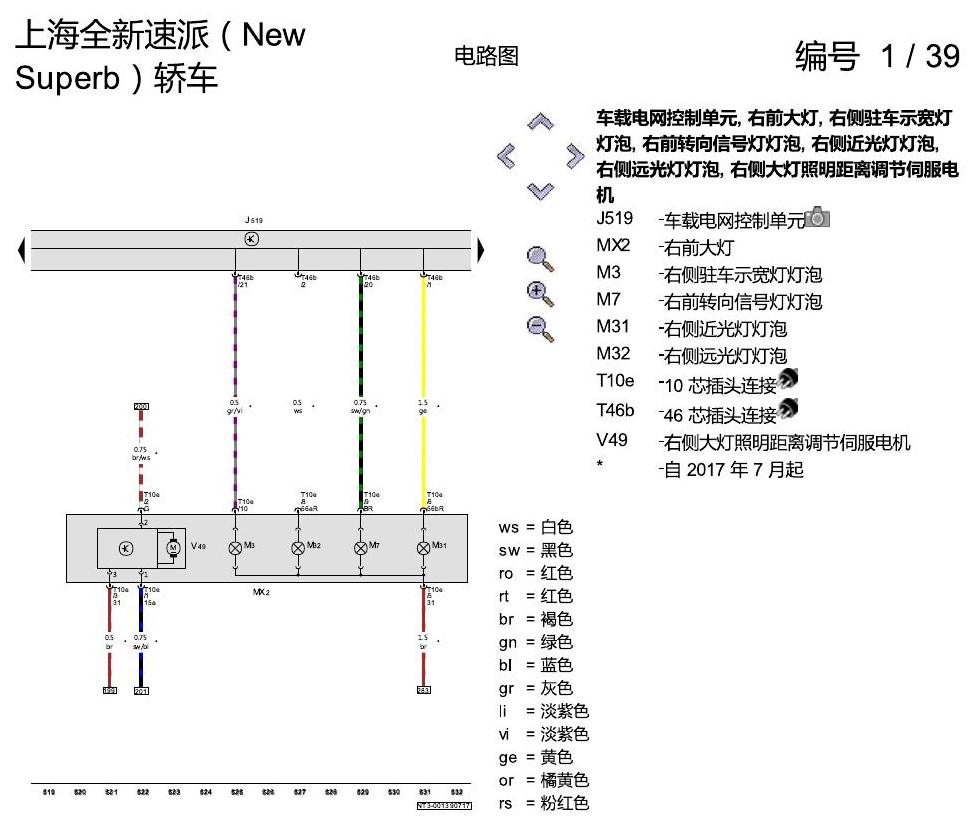

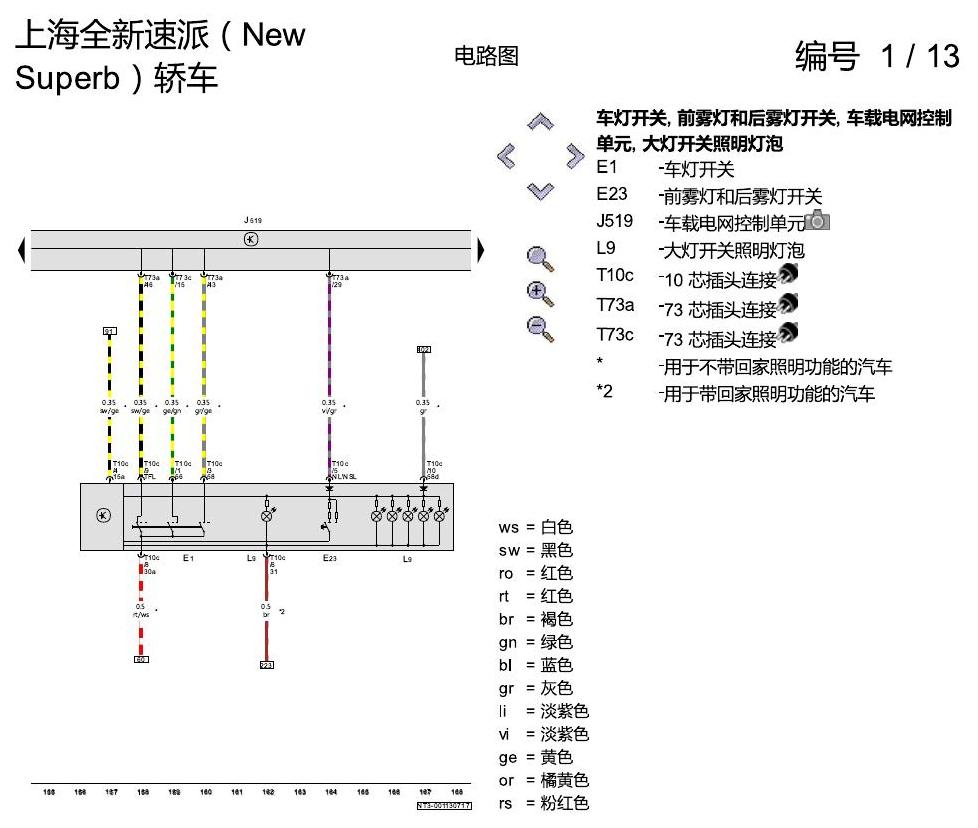

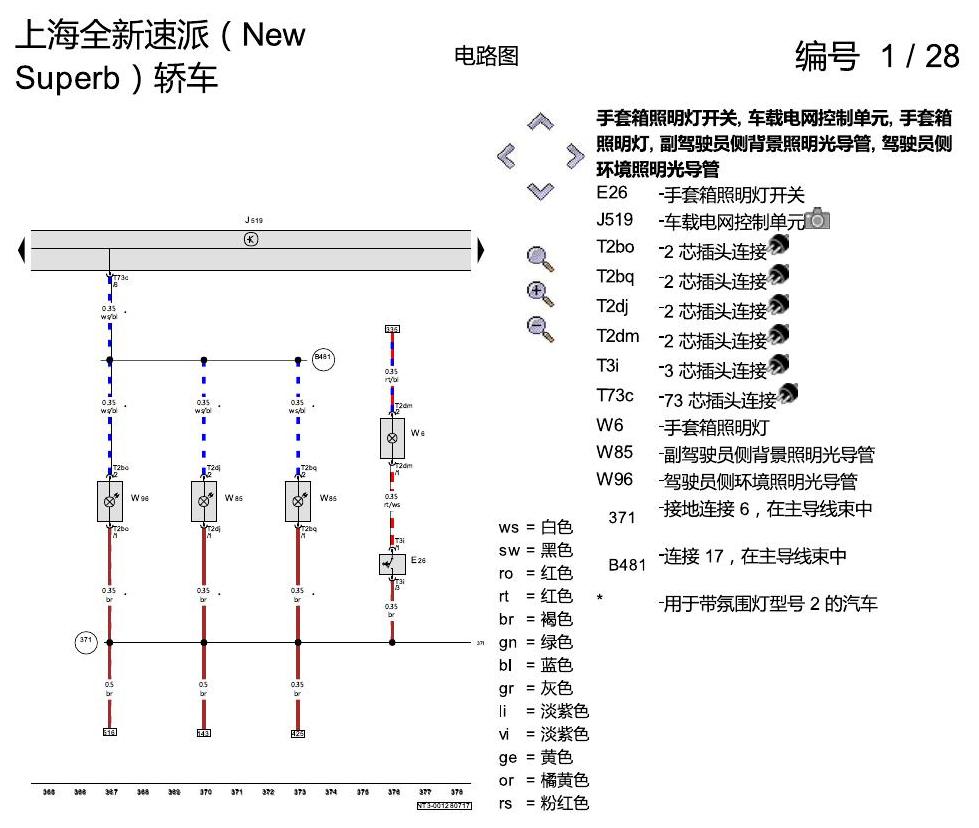

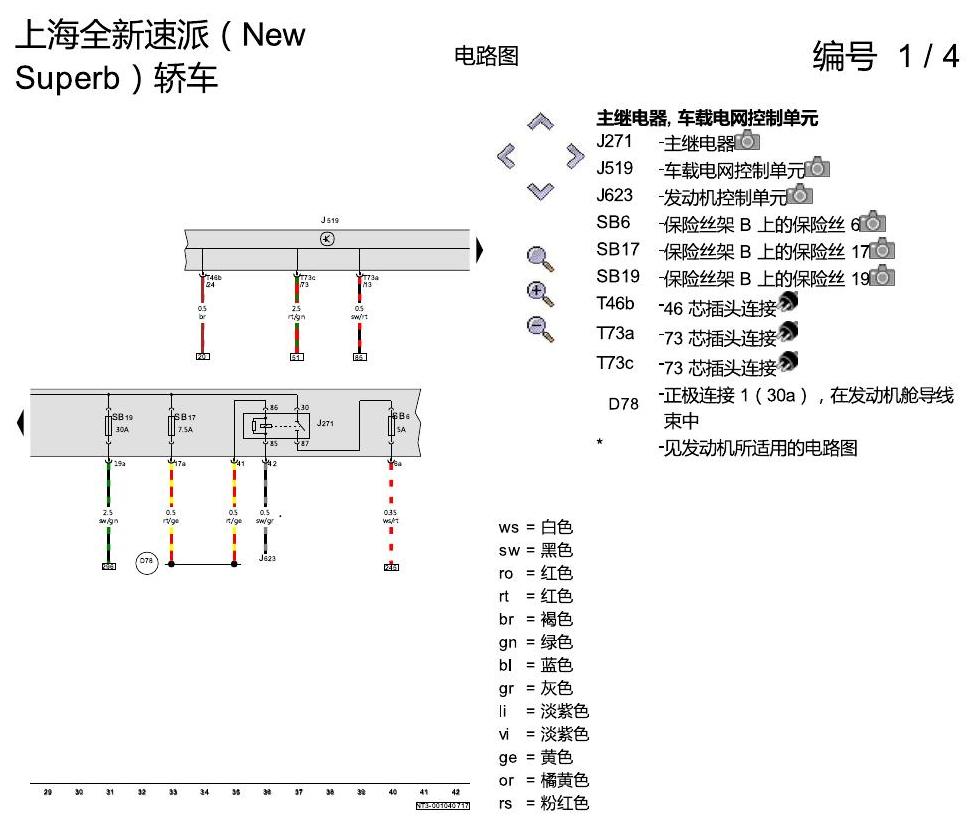

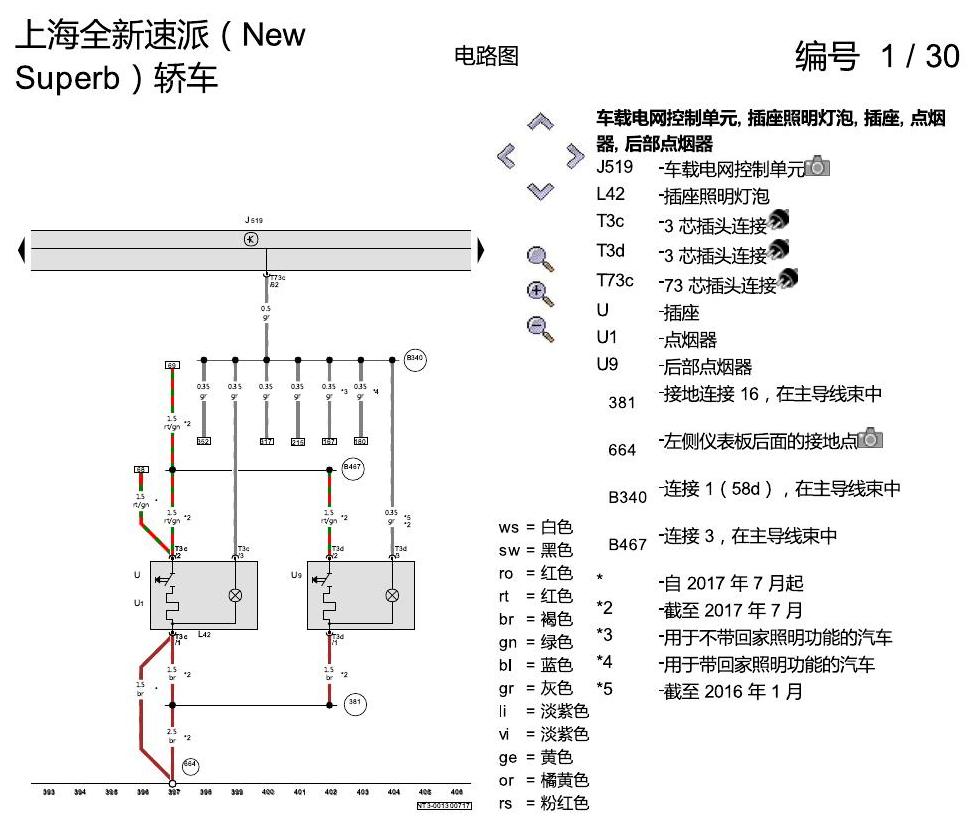

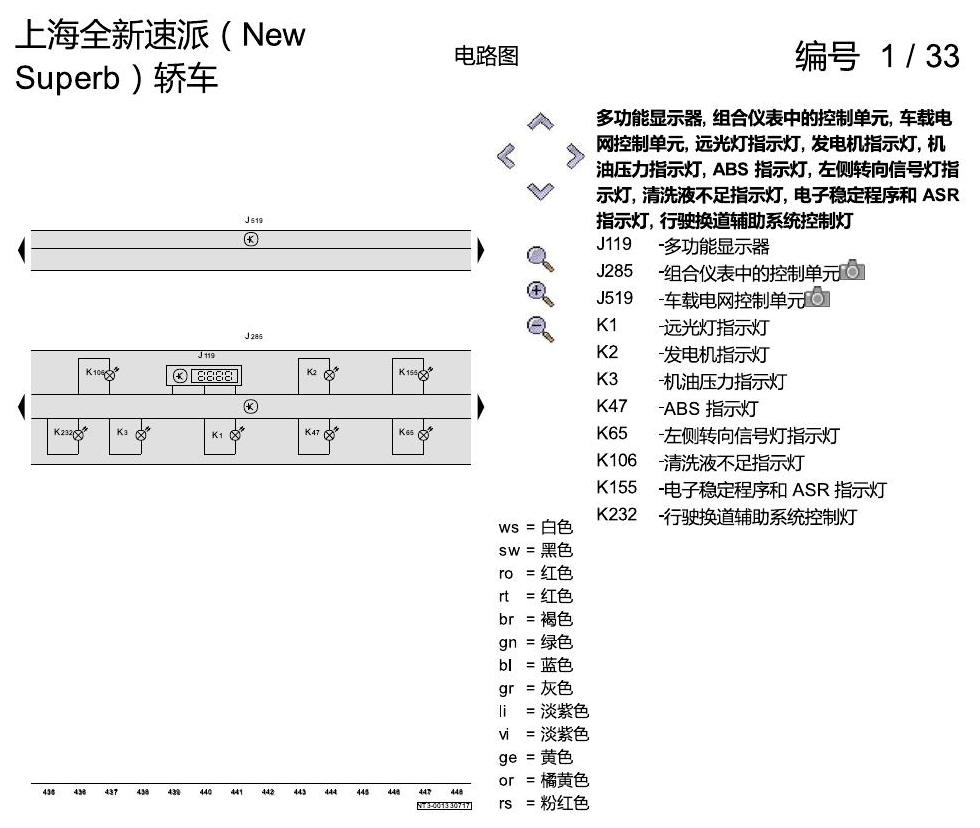

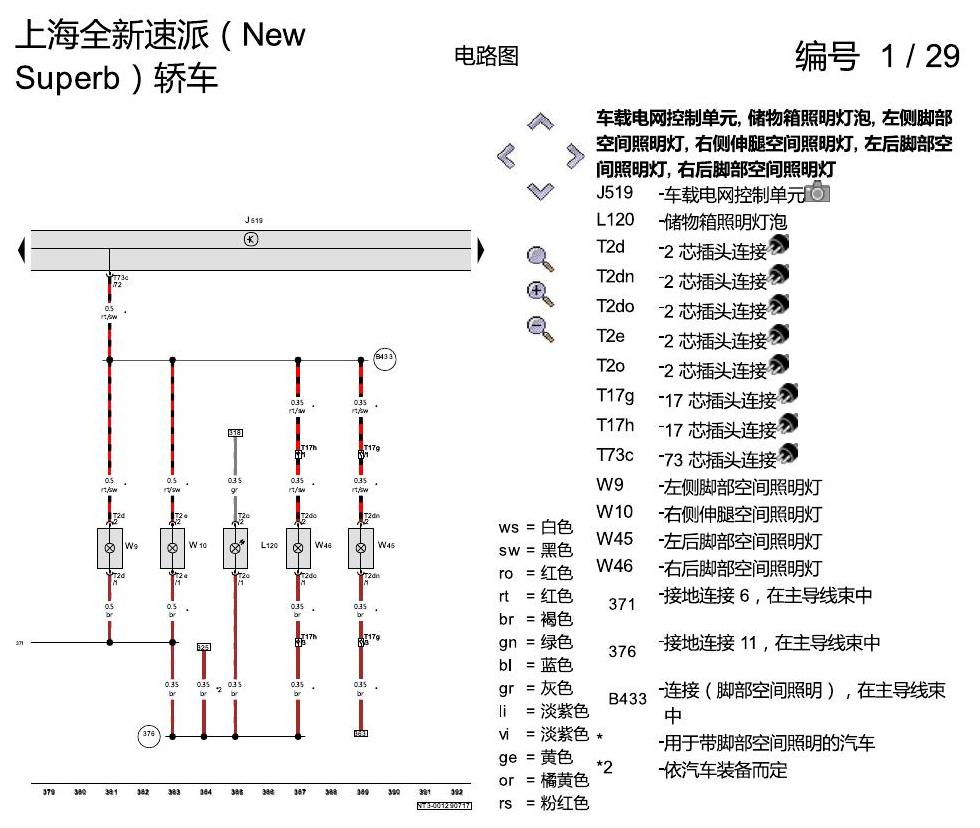

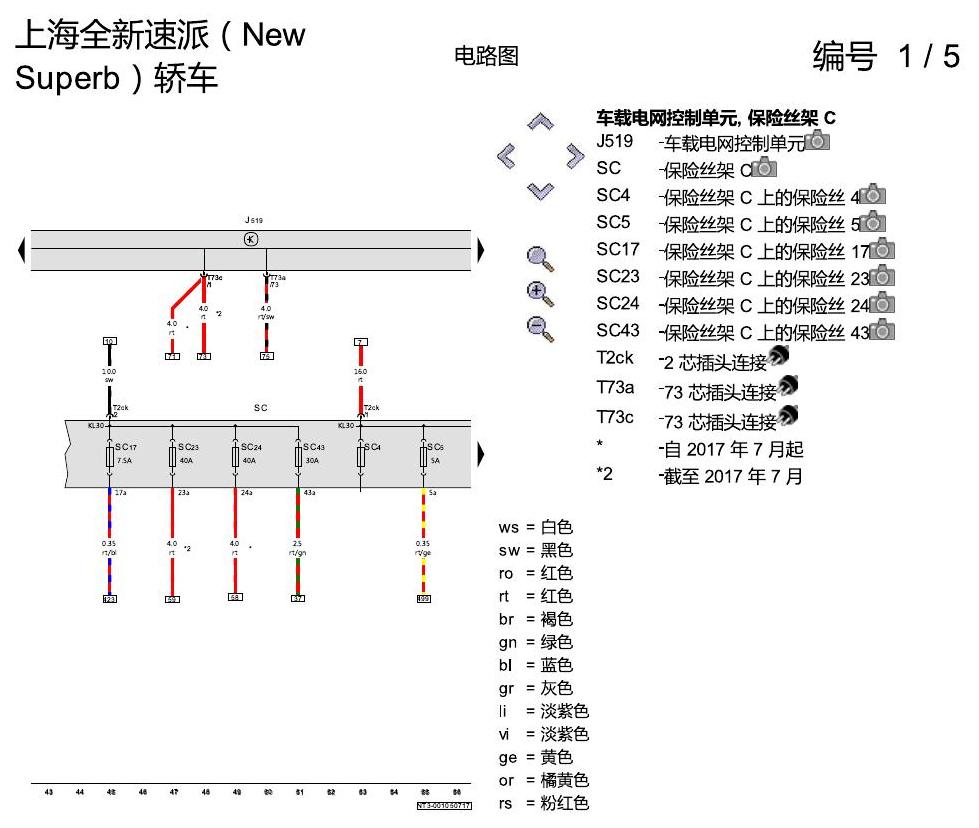

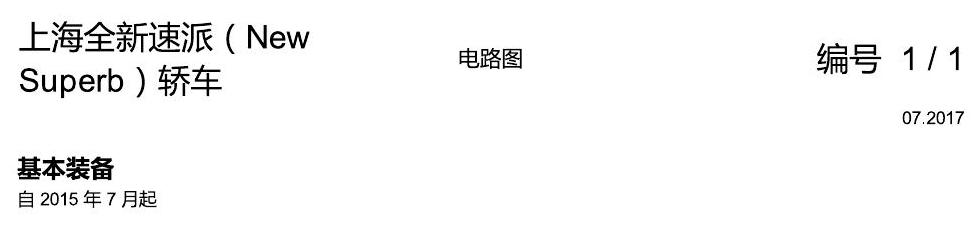

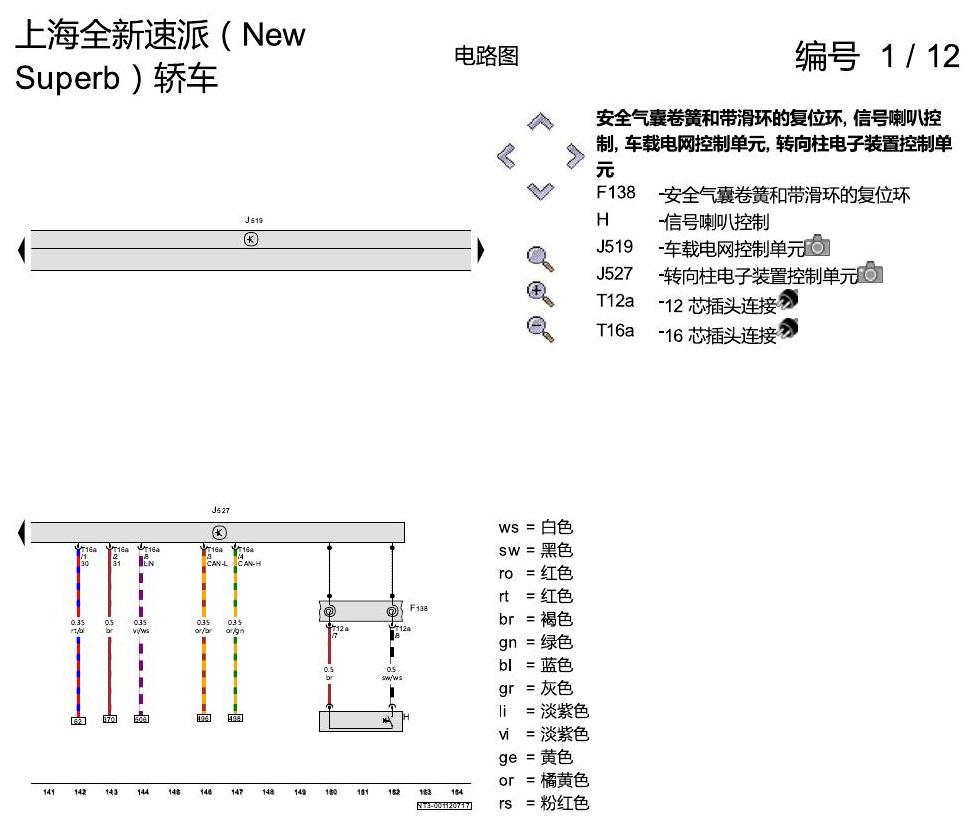

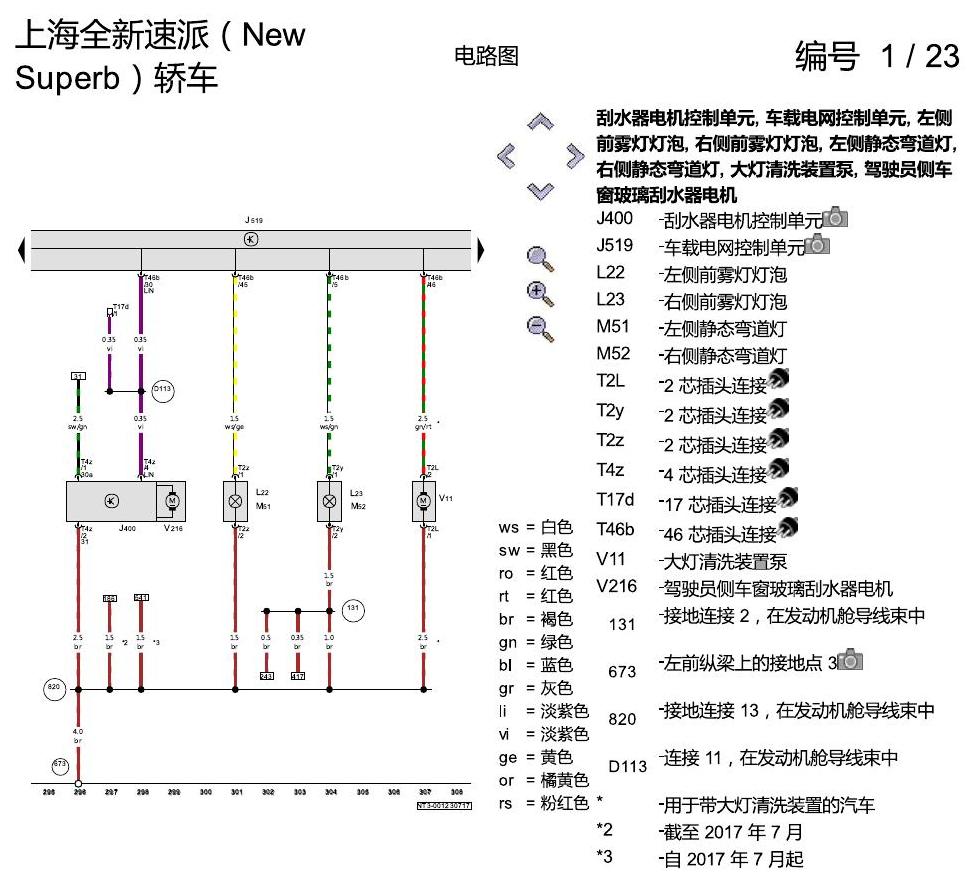

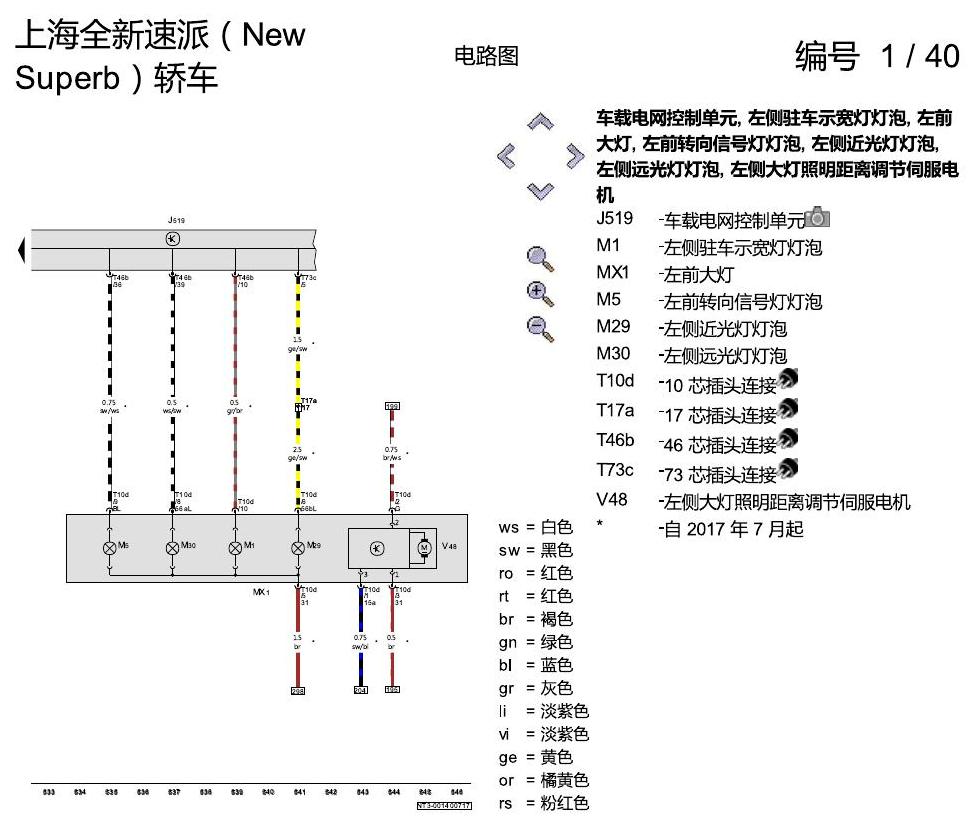

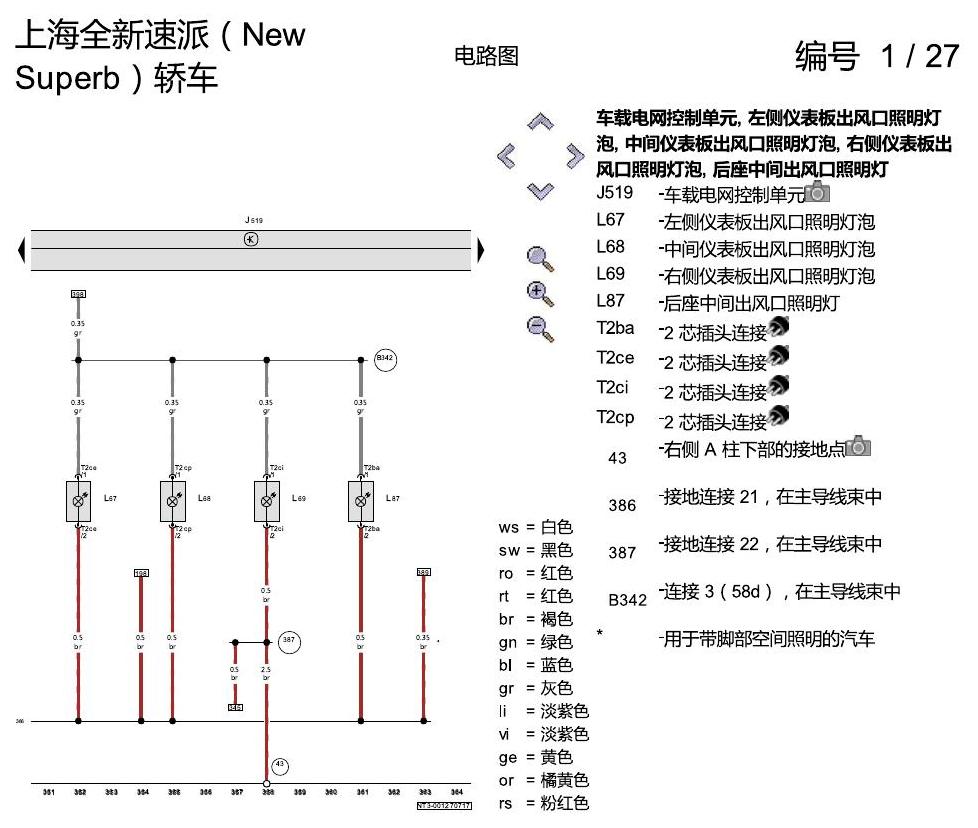

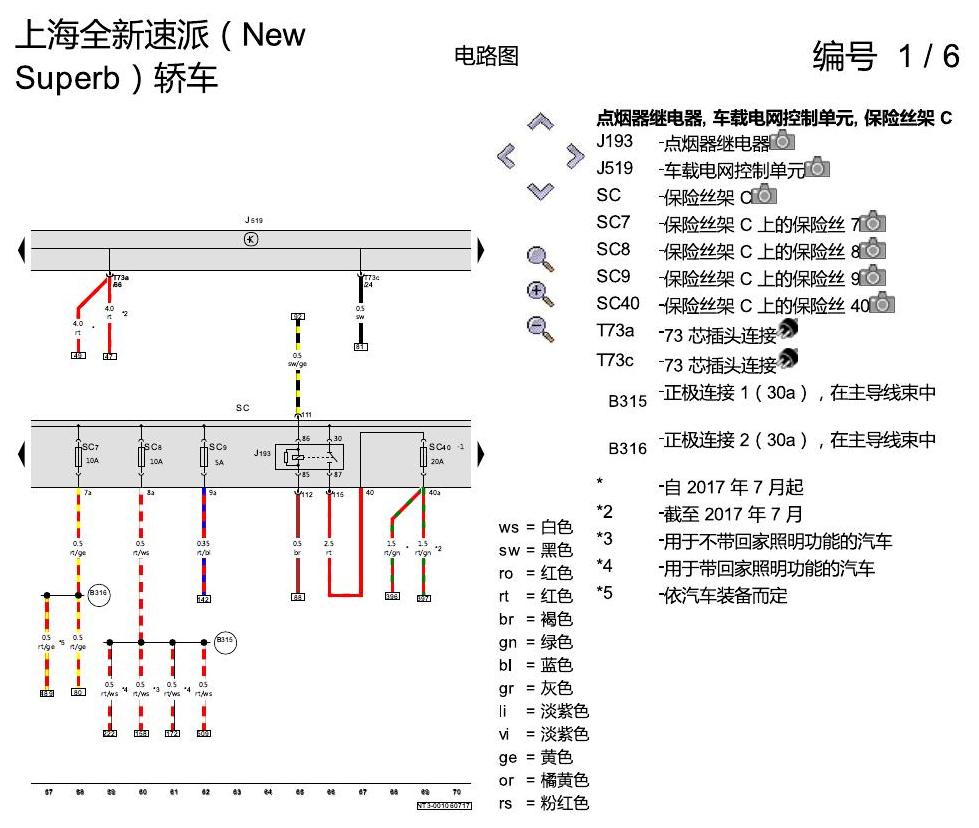

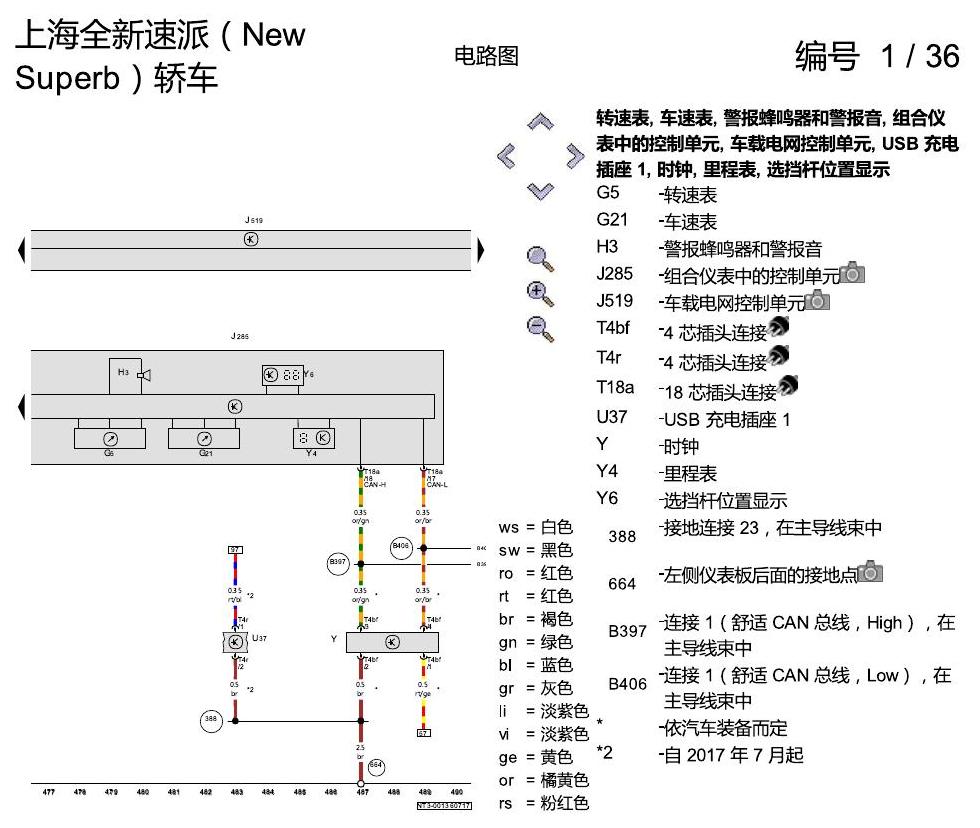

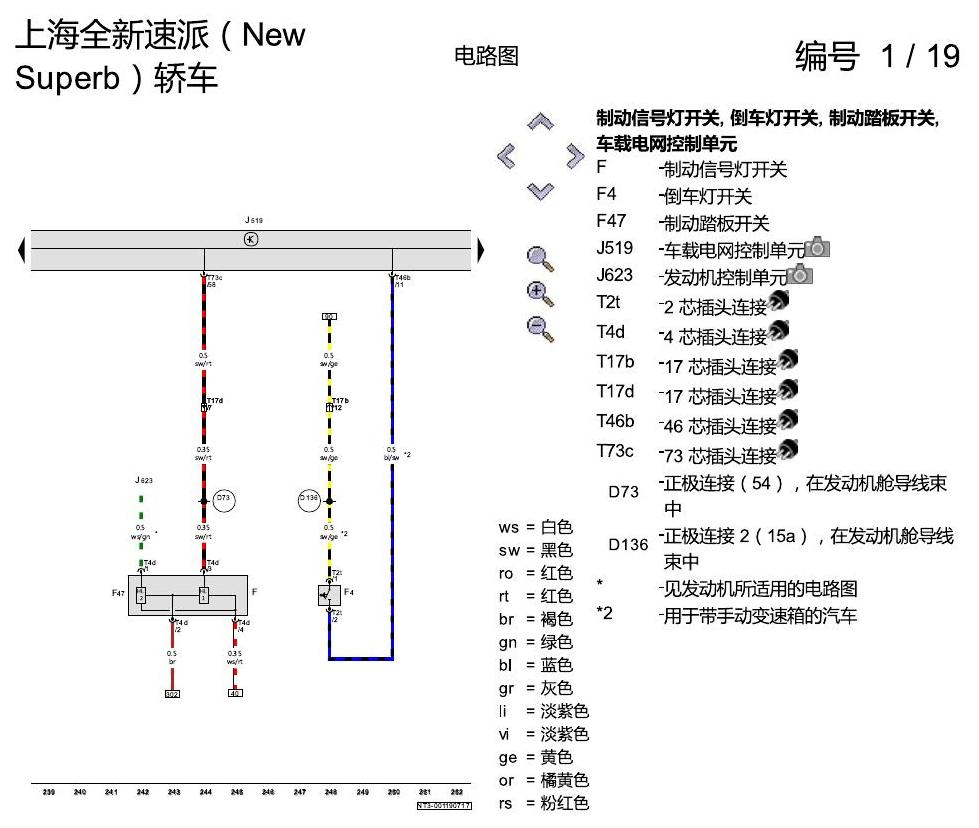

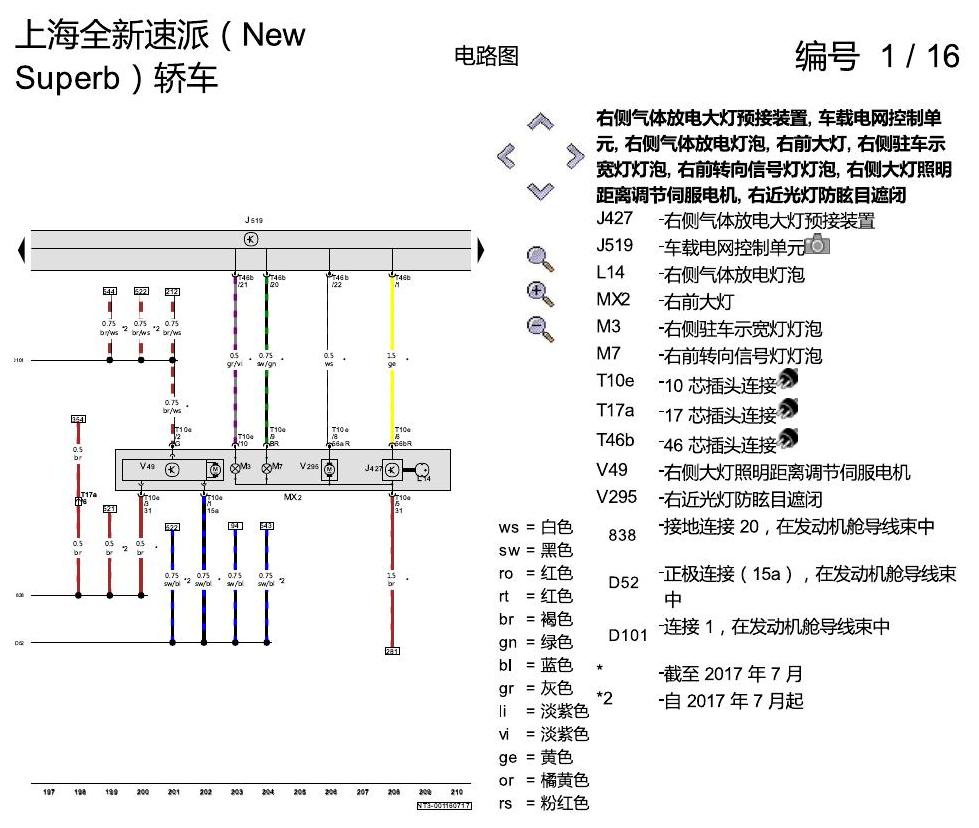

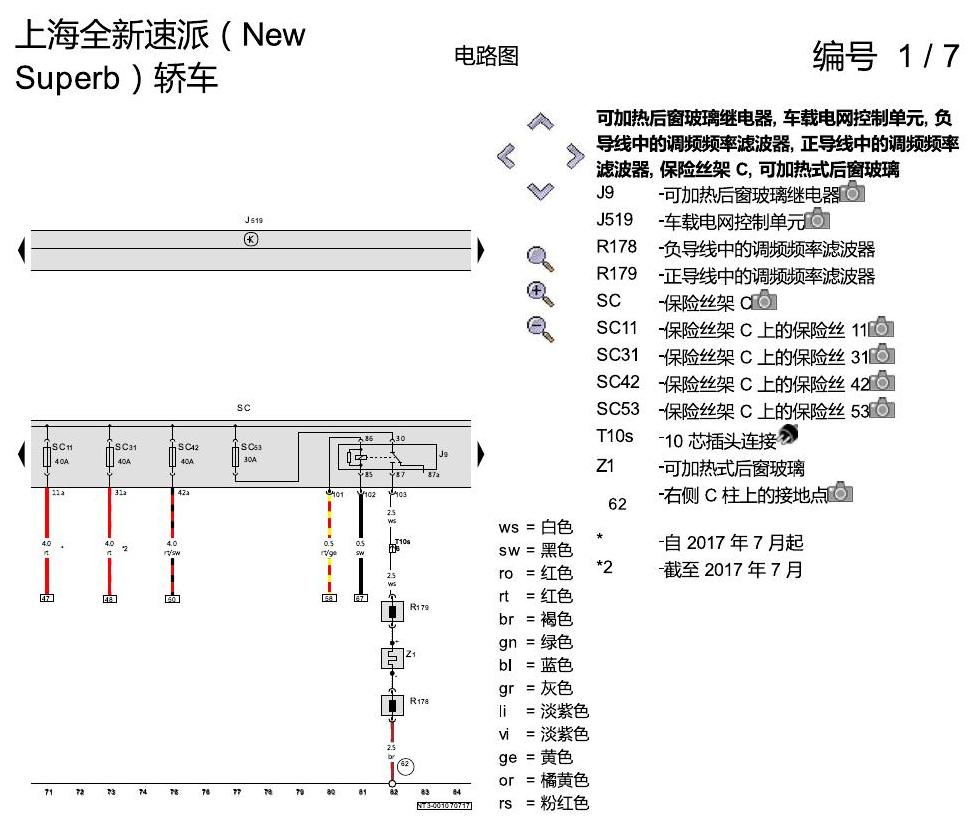

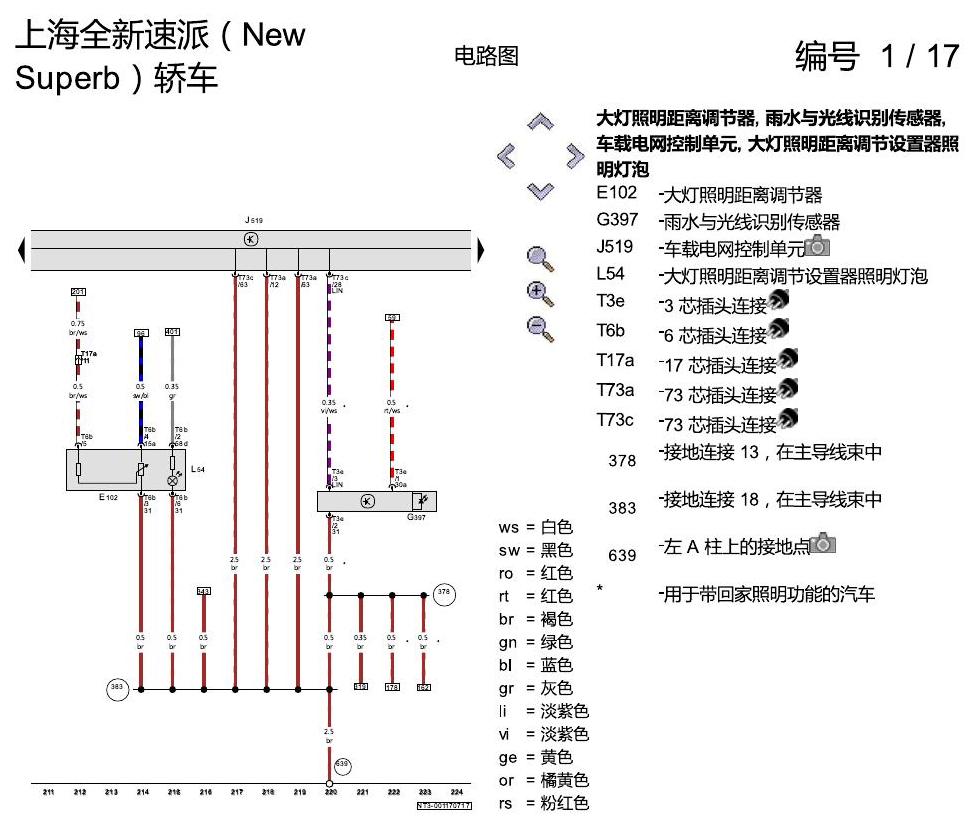

下方为原始资料图，共 40 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子
2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子资料。
一汽大众高尔夫7 安全气囊 电路图
一汽大众高尔夫7 安全气囊 电路图资料。
一汽大众速腾 MQB 后座椅加热 电路图
一汽大众速腾 MQB 后座椅加热 电路图资料。
上海大众19途昂 电路图 组合仪表 电路图
上海大众19途昂 电路图 组合仪表 电路图资料。
一汽大众17捷达1.5 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图
一汽大众17捷达1.5 CAN 和 LIN 总线联网、驱动 CAN、诊断 CAN、组合仪表 CAN、舒适 CAN 电路图资料。
一汽大众3321 探岳 座椅调整 电路图
一汽大众3321 探岳 座椅调整 电路图资料。
