哈飞民意[MT20U]电脑板73针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

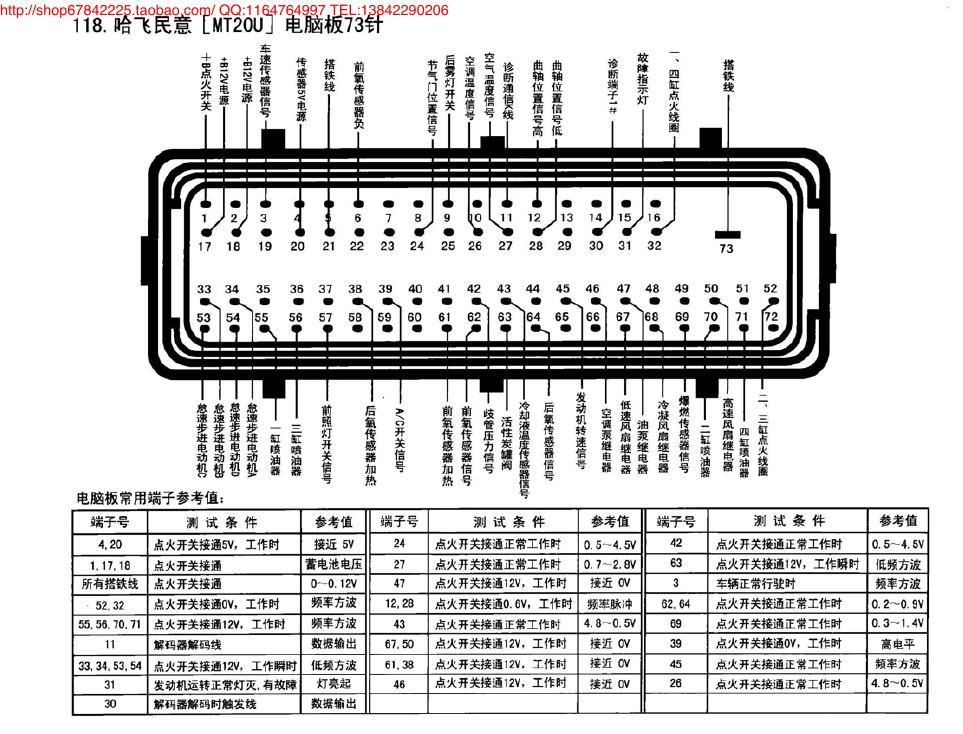

原始端子图
下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。
![哈飞民意[MT20U]电脑板73针 端子图](https://www.qhyxc.com/wp-content/uploads/2026/07/purchased-terminal-01-0019-p001.jpg)
核对说明
同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
