MK_昌河北斗星车型发动机电脑板控制模块阵脚31+24针 端子图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8443
文章
1
粉丝
端子速查评论3阅读模式
摘要MK_昌河北斗星车型发动机电脑板控制模块阵脚31+24针端子资料。

MK_昌河北斗星车型发动机电脑板控制模块阵脚31+24针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

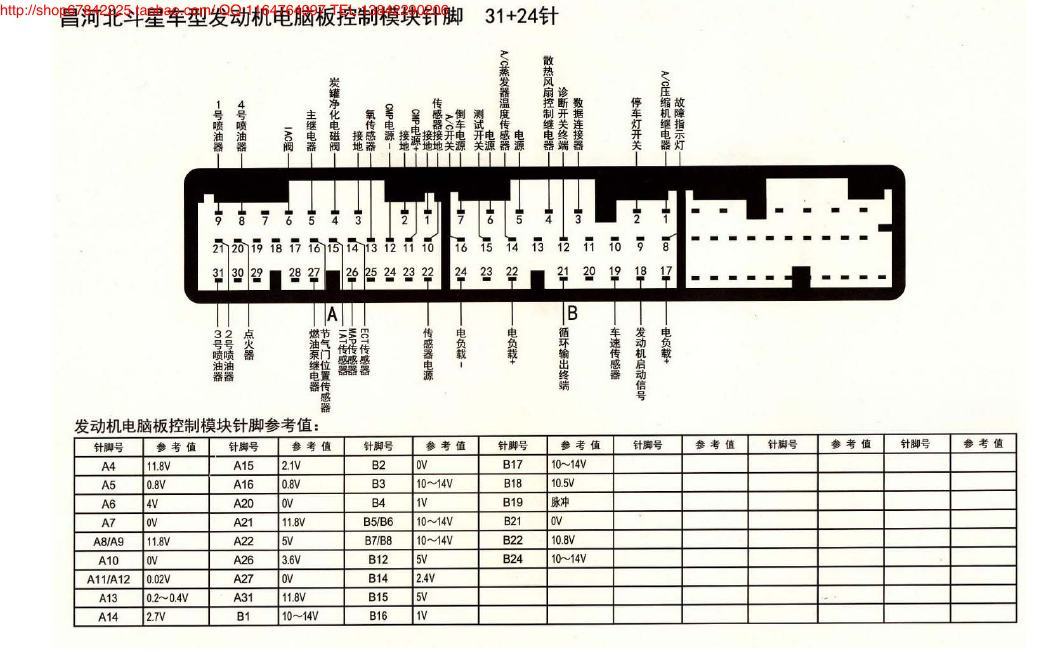

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

MK_昌河北斗星车型发动机电脑板控制模块阵脚31+24针 端子图
MK_昌河北斗星车型发动机电脑板控制模块阵脚31+24针 端子图 原始资料第1页
