奔驰ME9.7发动机控制系统：可变正时、进气切换、点火喷油与传感器诊断

ME9.7把电子节气门、可变气门正时、进气歧管切换、喷油、点火、热管理和排放监控整合在一个转矩控制体系内。控制单元不仅读取传感器，还会根据模型计算结果检查信号合理性。

读取故障码后，应先确认监控条件和故障影响范围，再用实际值、波形、负载测量和机械检查验证。历史资料中的数值和界面不能跨车型直接套用。

一、ME9.7系统总览和输入输出关系

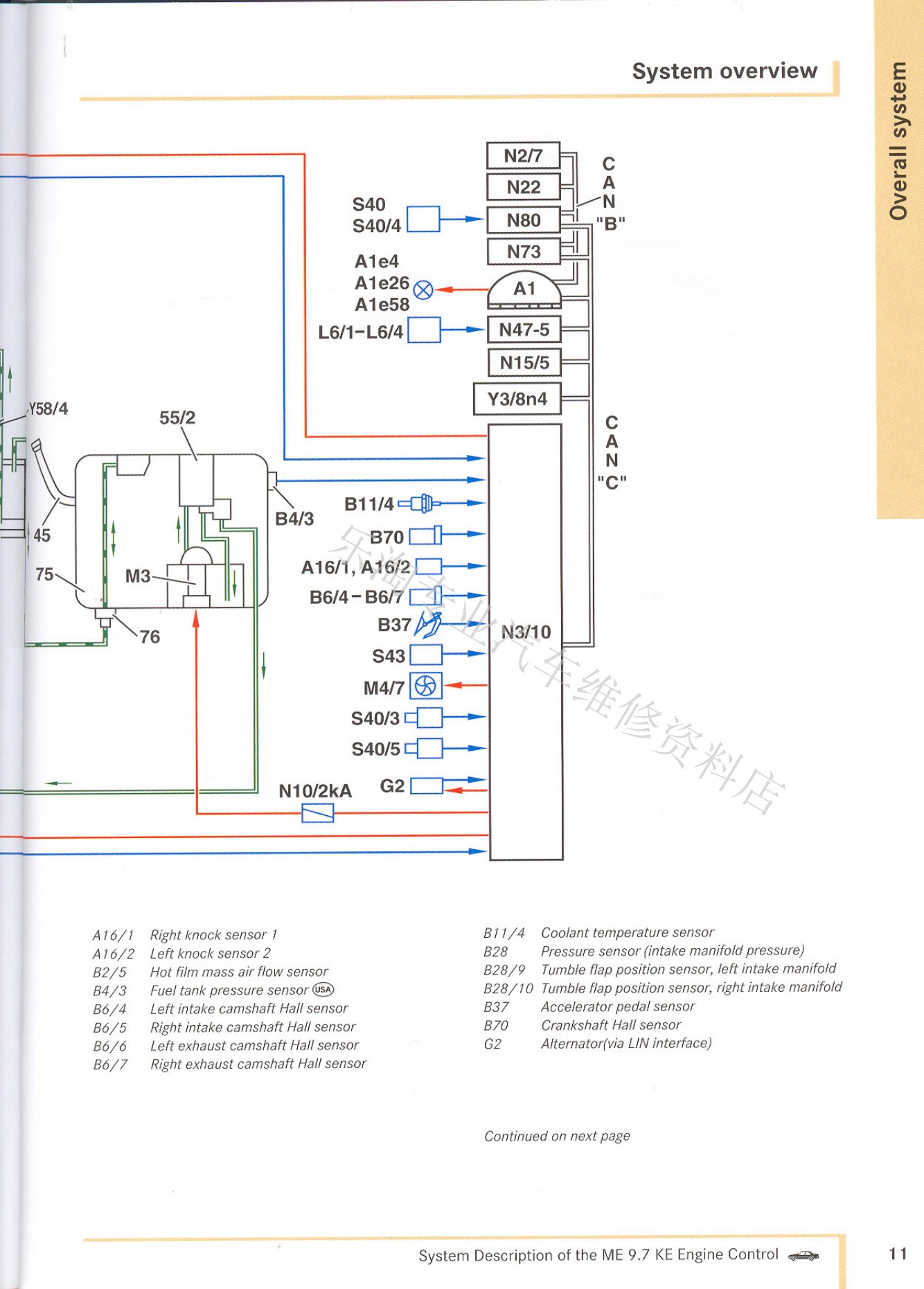

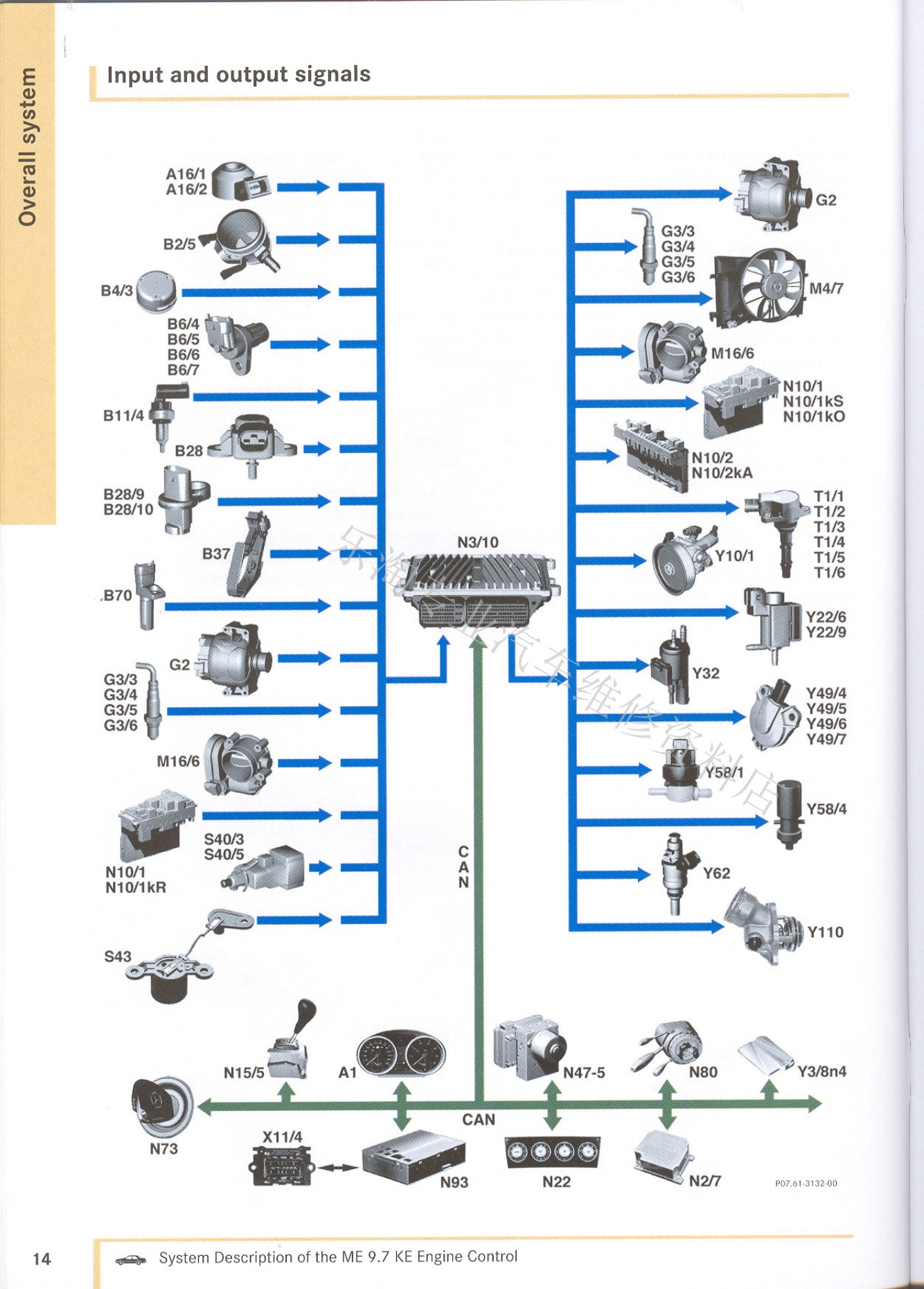

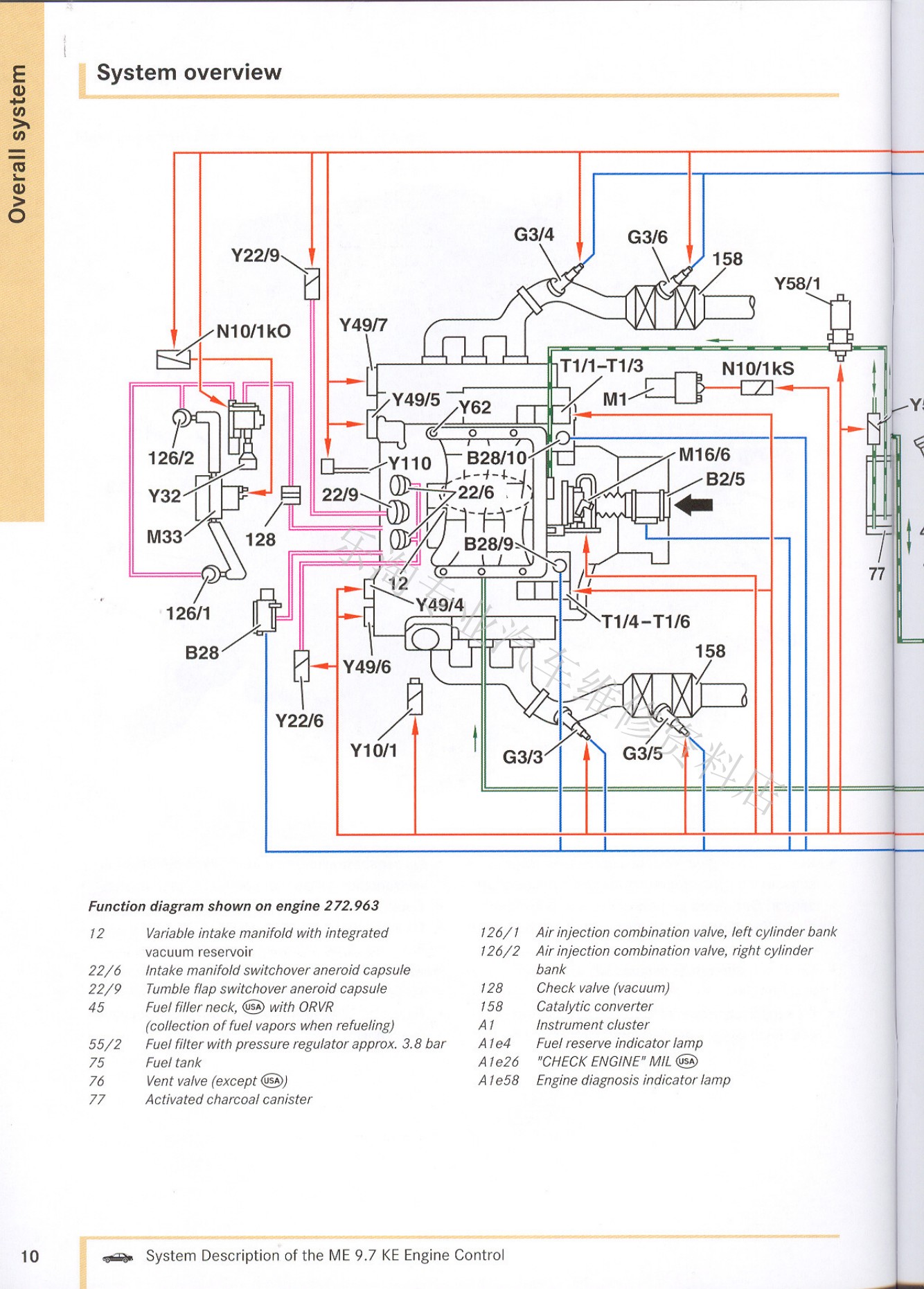

系统图显示控制单元与传感器、执行器及车辆网络的连接。多个执行器同时失效时，应优先检查共同电源、继电器、保险、搭铁和线束分支。

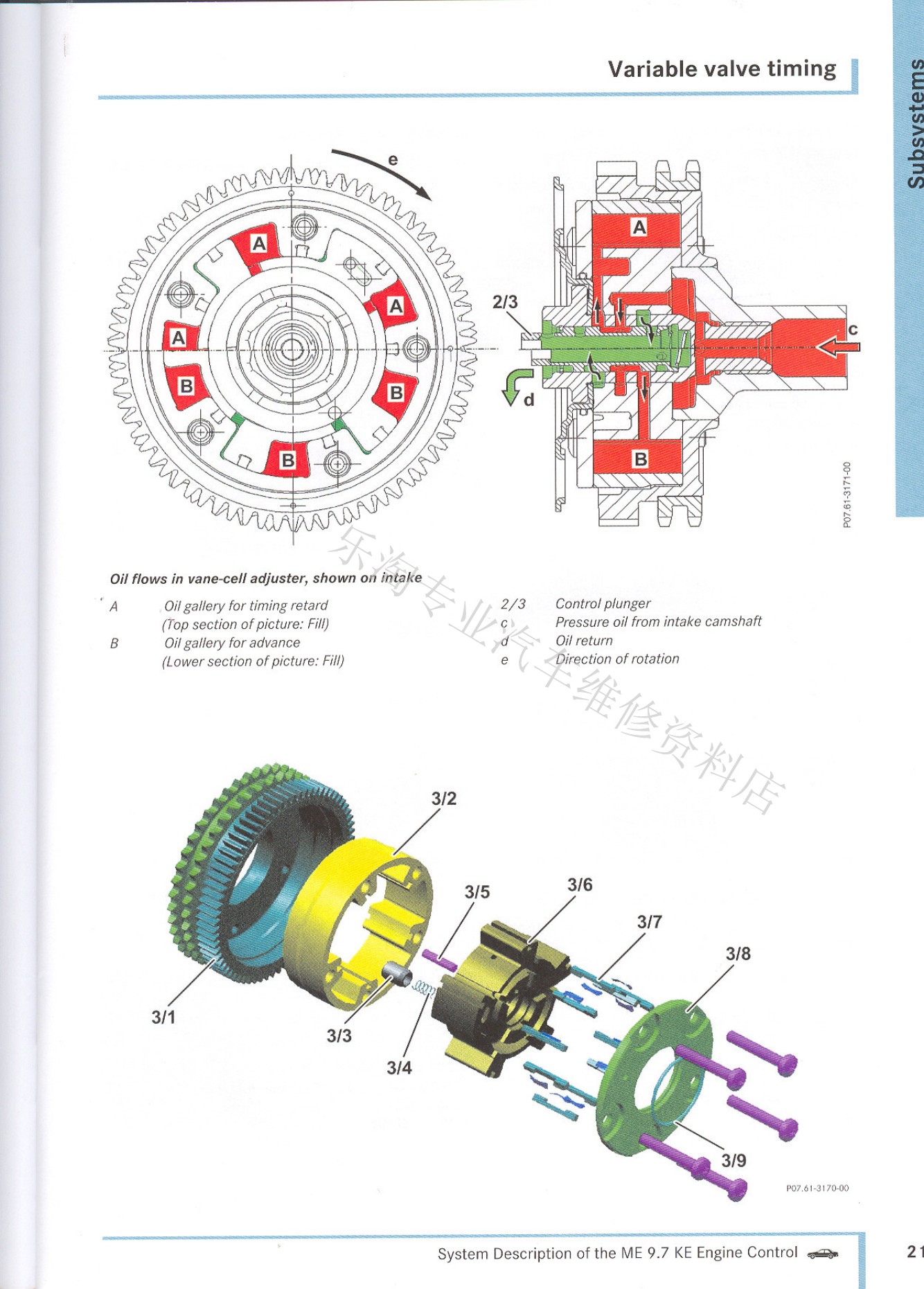

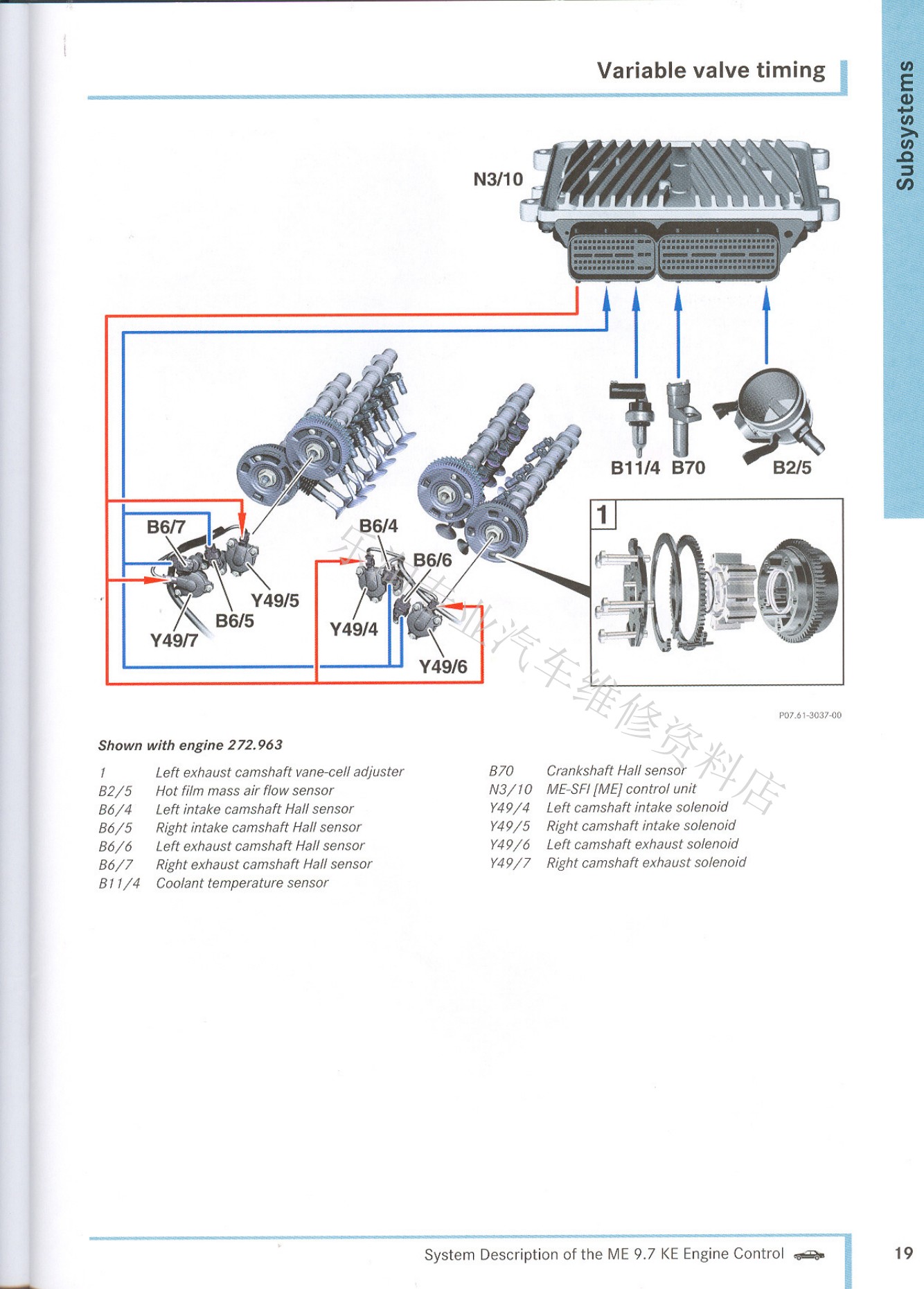

二、负荷计算与可变气门正时

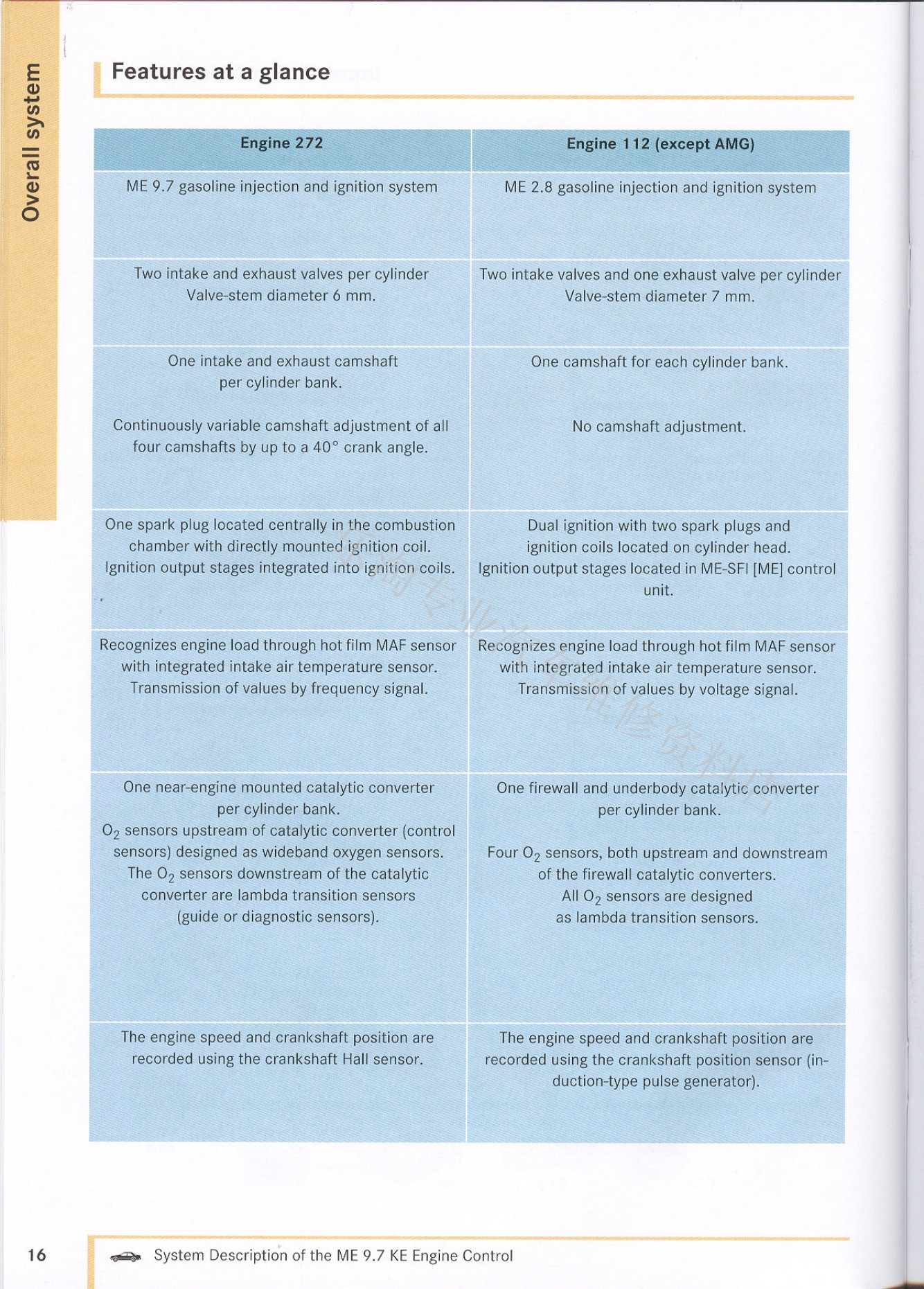

空气量、压力、转速和温度用于计算基本负荷；可变气门正时根据工况改变充气和内部废气残留。相位诊断需要同时比较目标、实际和机械基准。

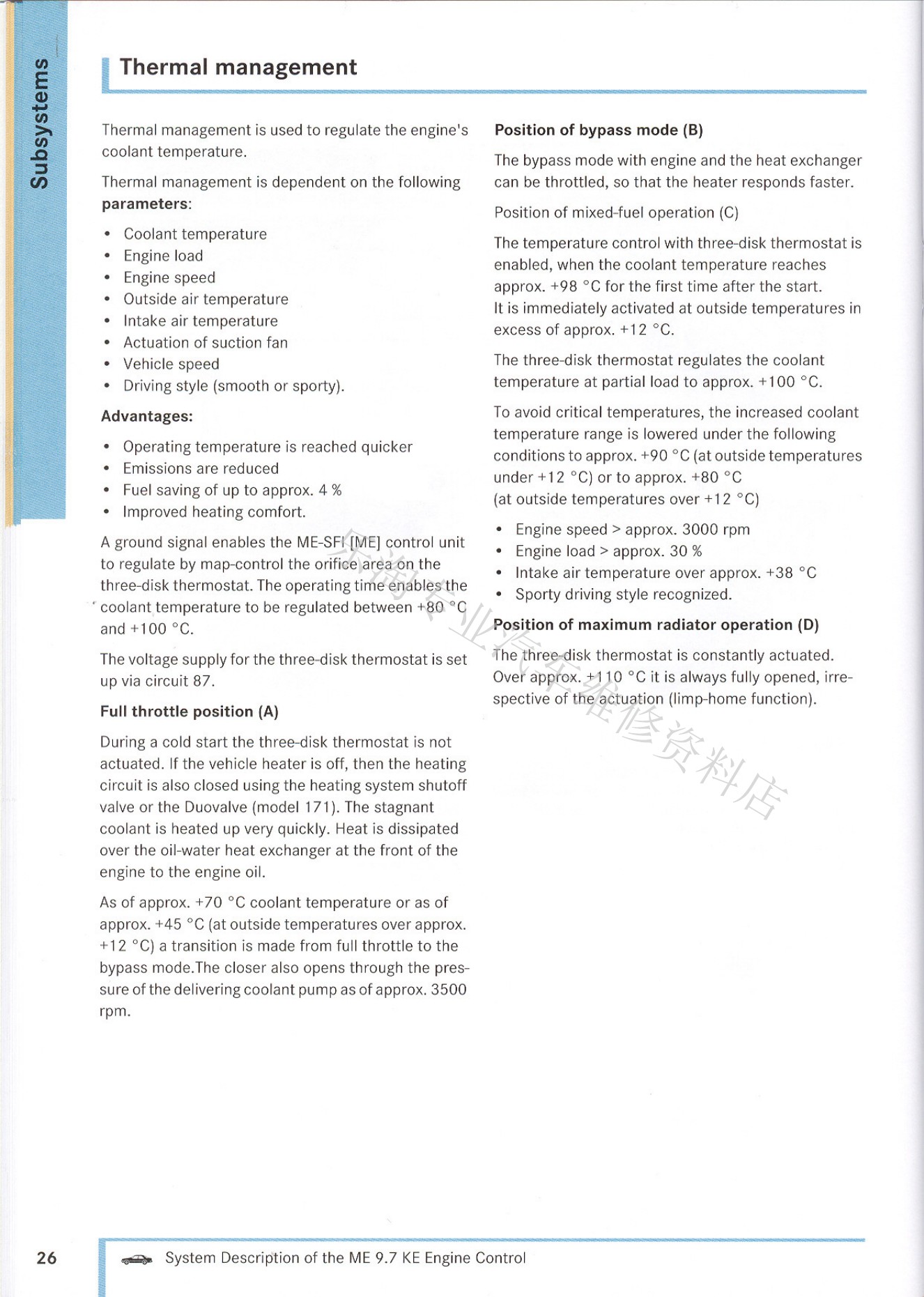

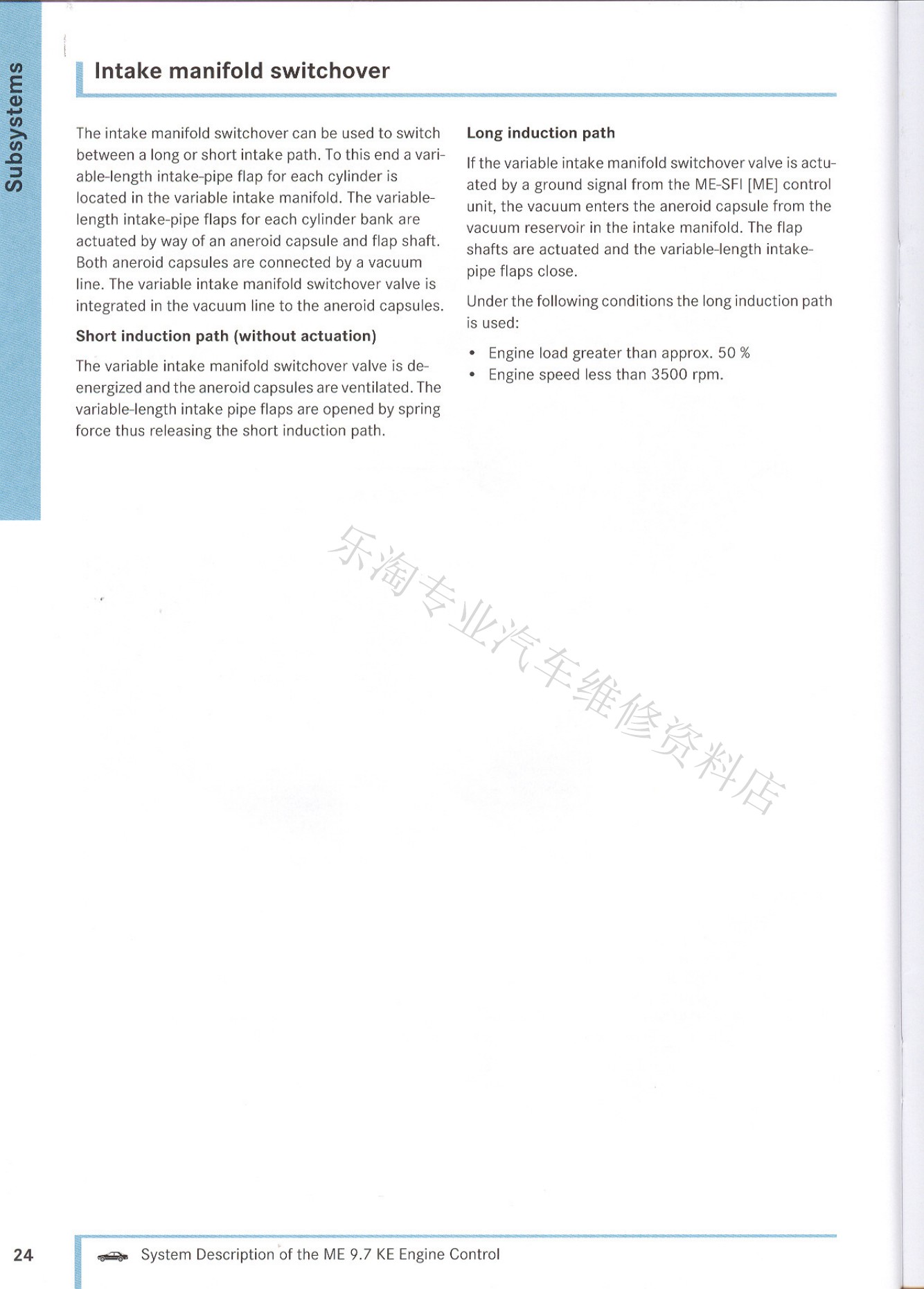

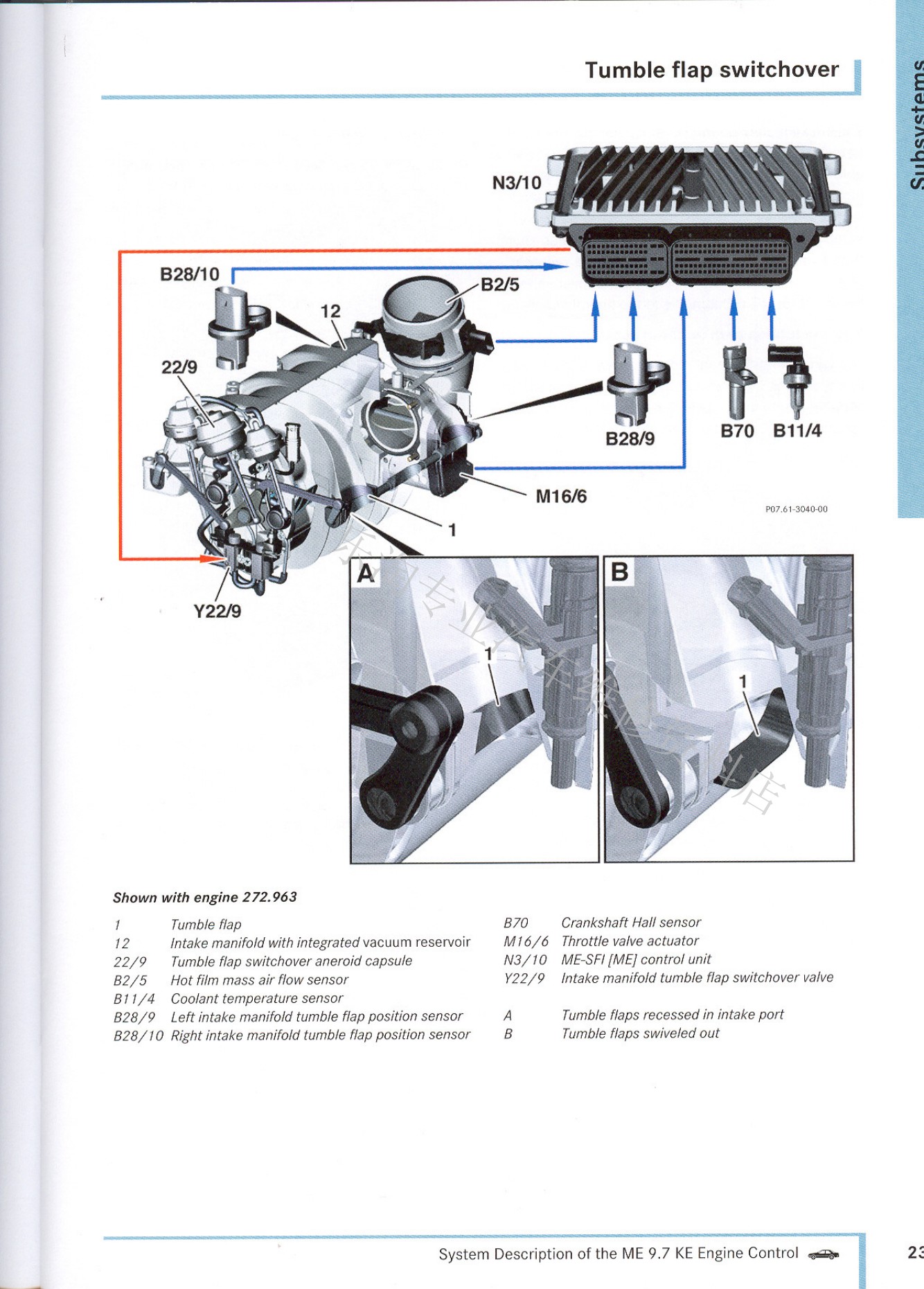

三、进气歧管切换与热管理

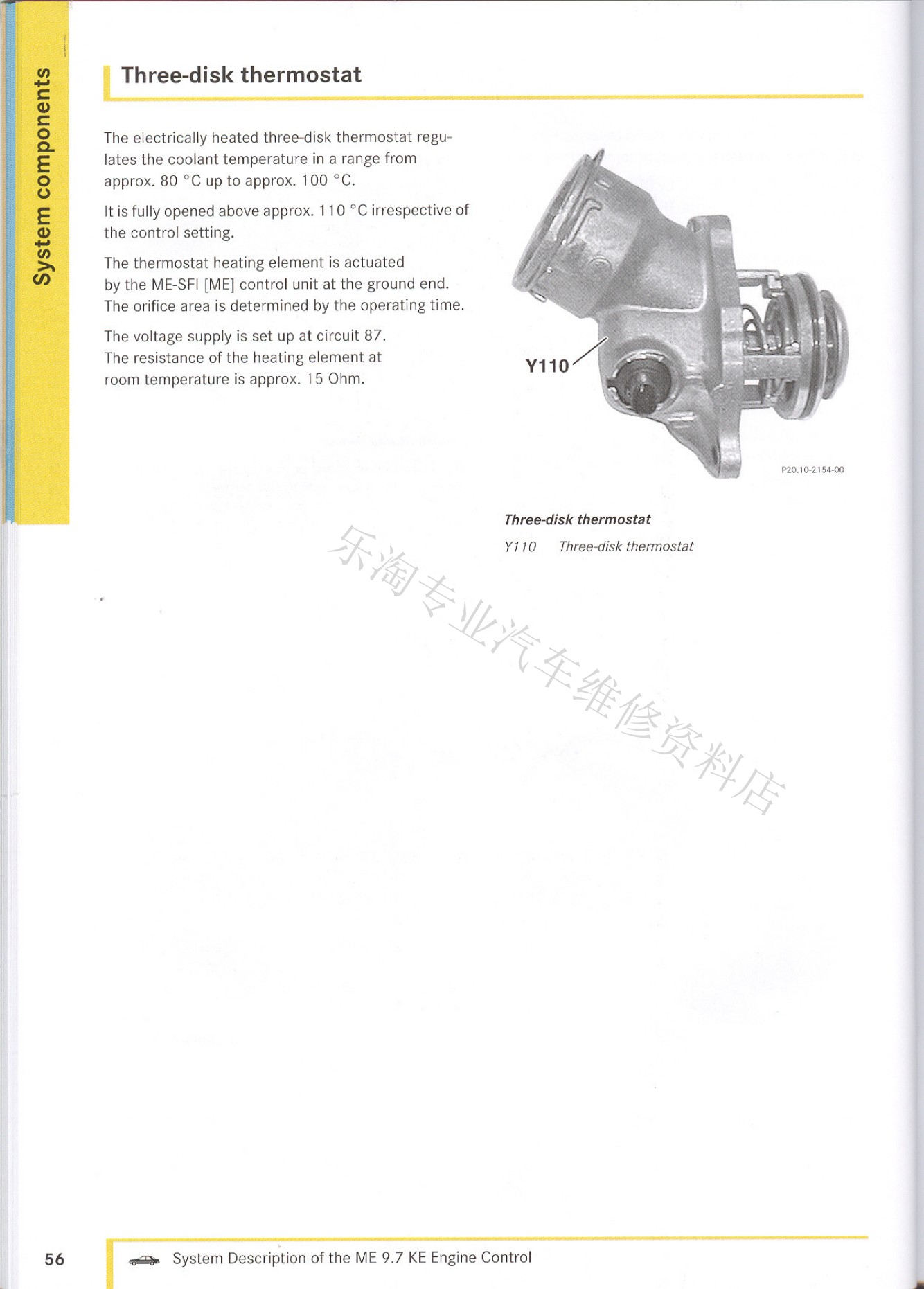

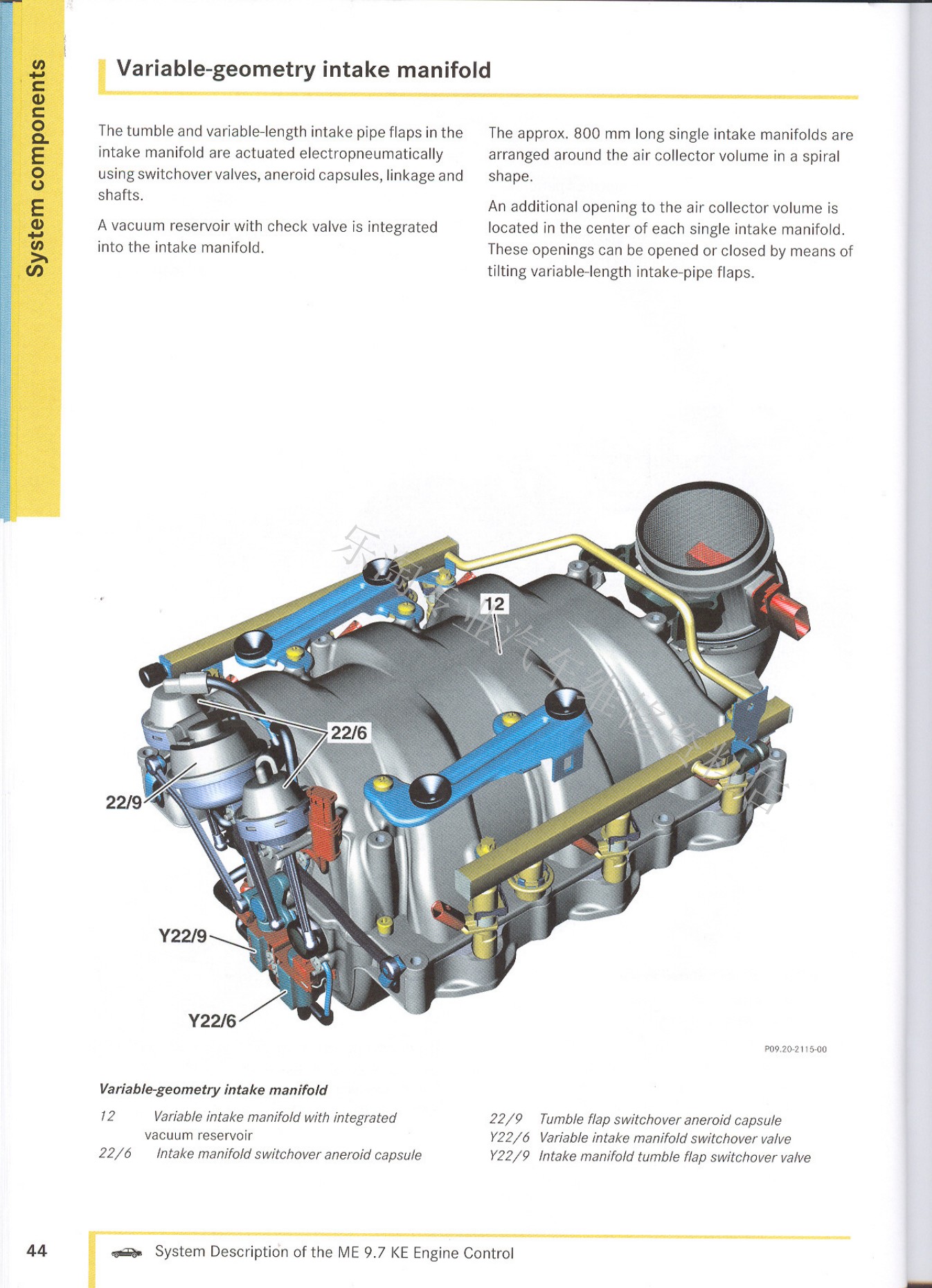

进气歧管切换改变有效进气路径，热管理调节暖机和工作温度。执行器有命令但机械结果未出现时，应检查机构、真空或电气控制及反馈信号。

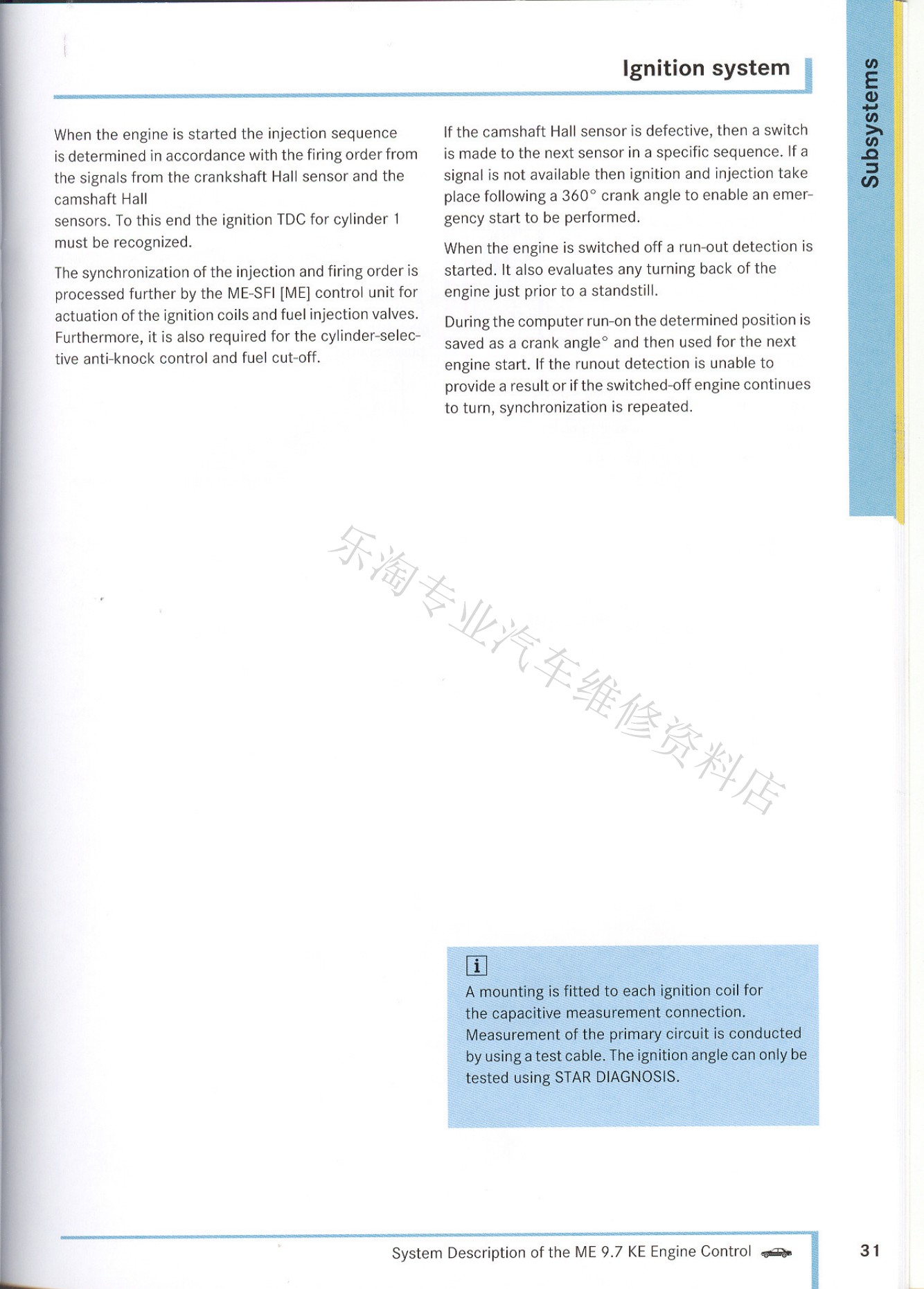

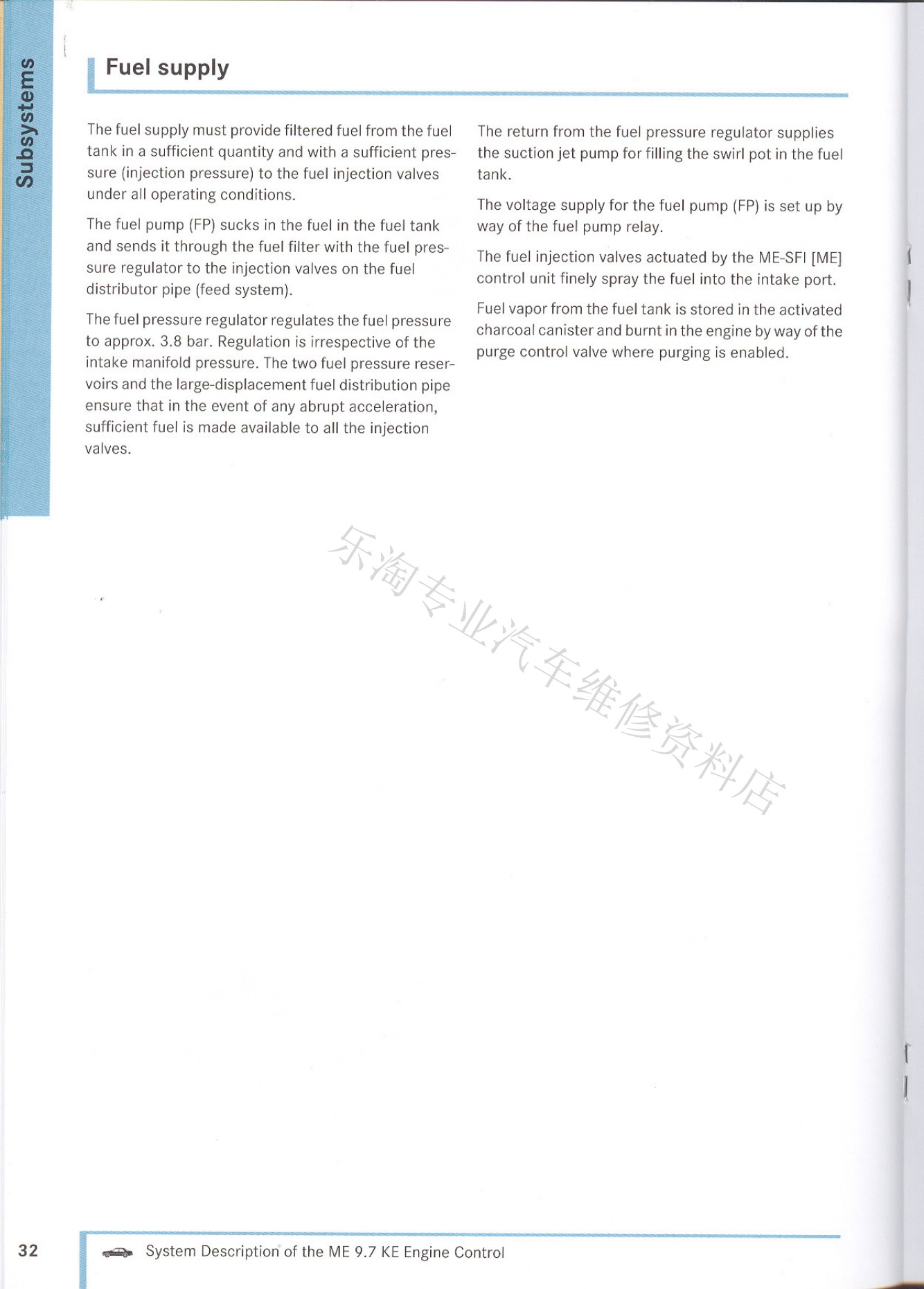

四、点火系统、燃油供给与Lambda控制

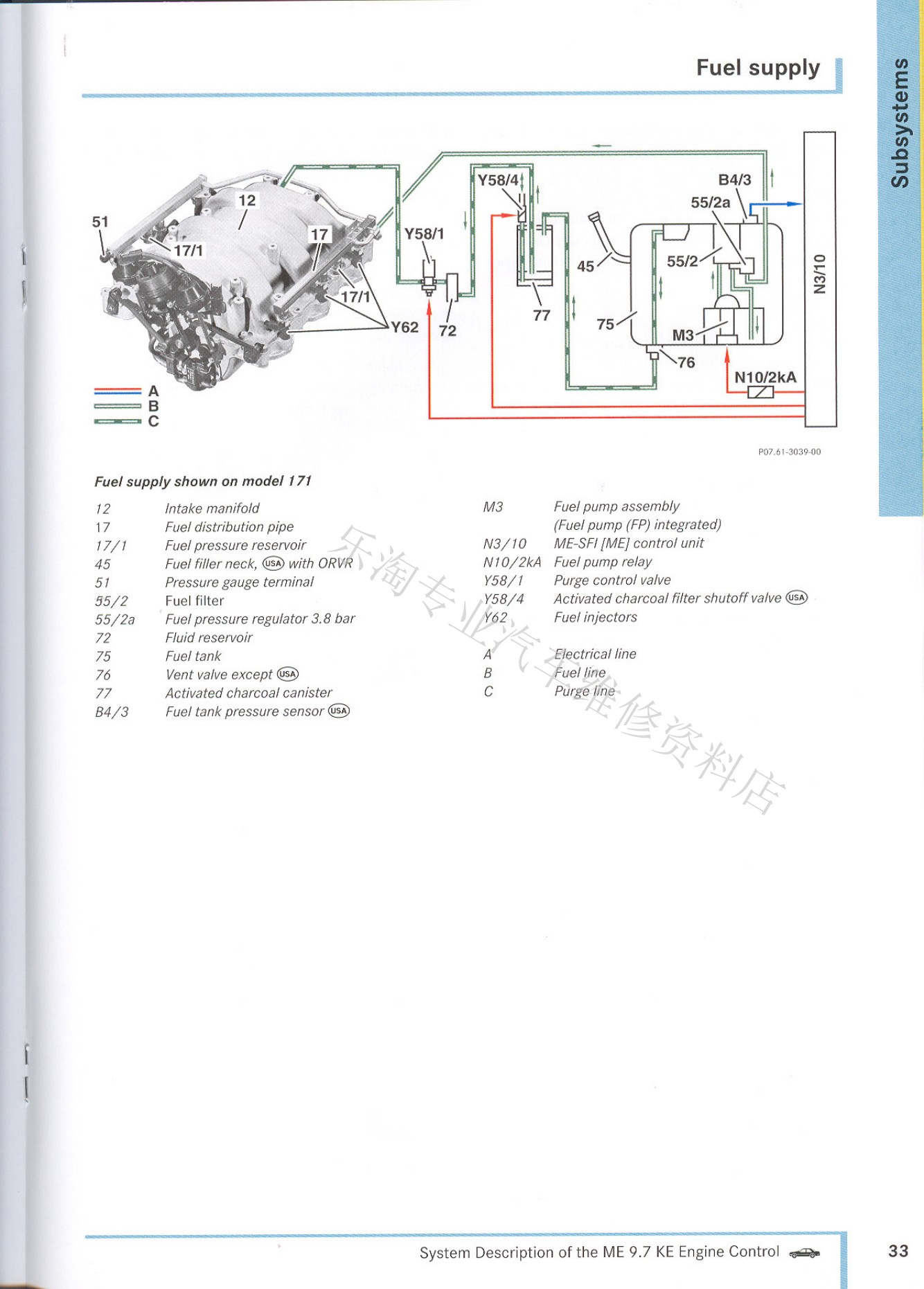

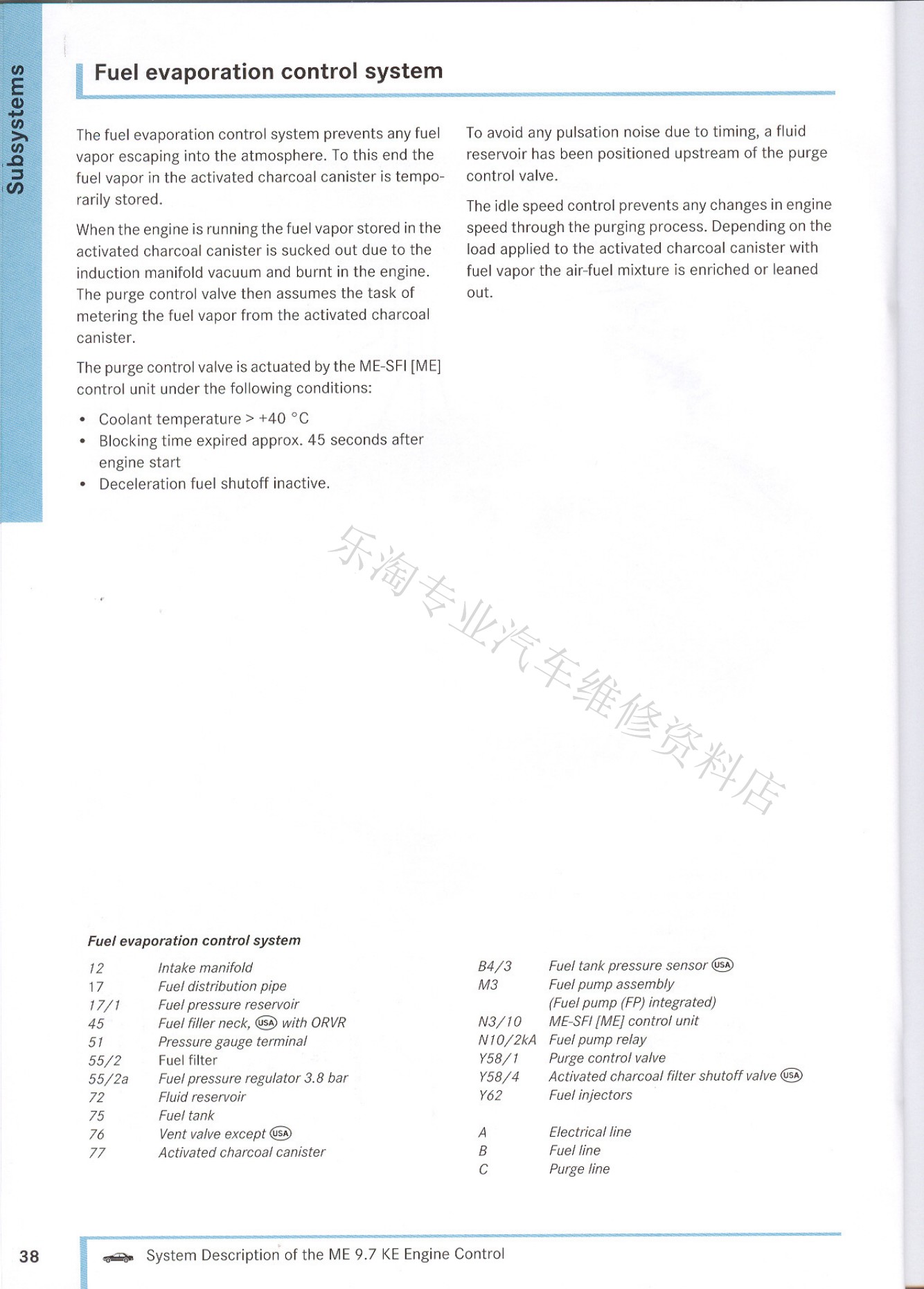

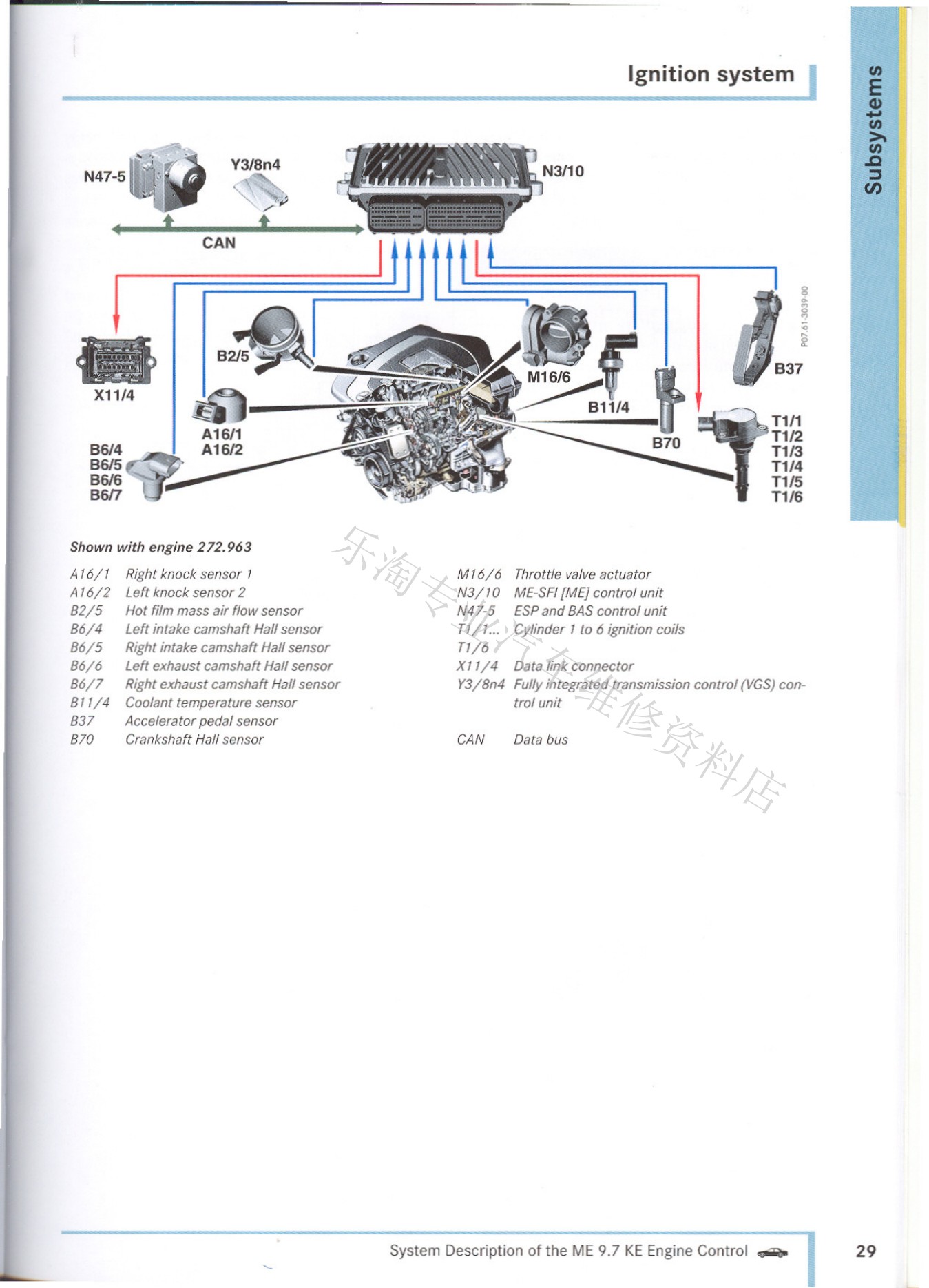

点火角、喷油量和混合气闭环共同决定燃烧。诊断失火或混合气报码时，要结合燃油压力、进气密封、氧传感器、排气泄漏和气缸机械状态。

五、控制单元、喷油阀与可变进气执行器

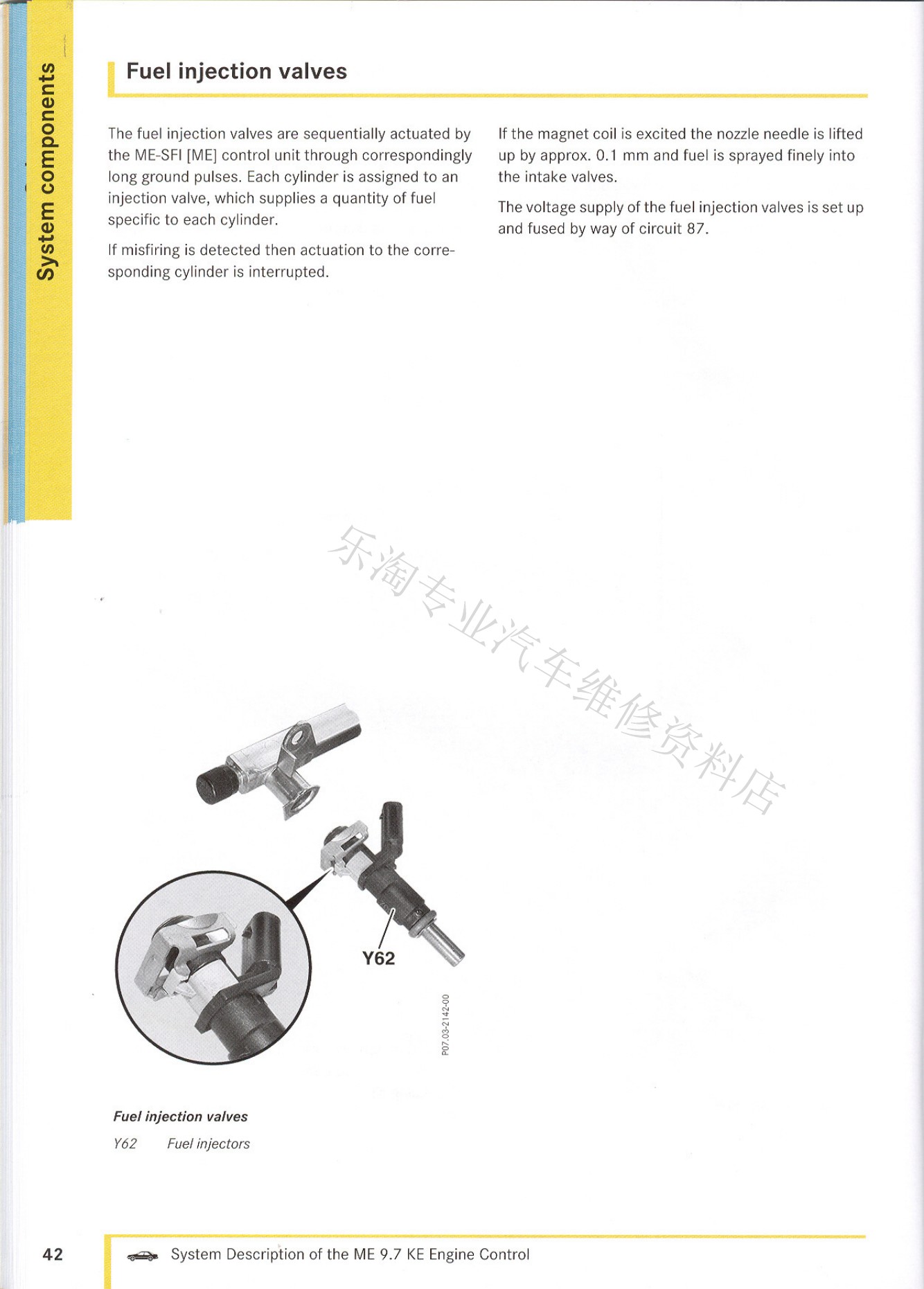

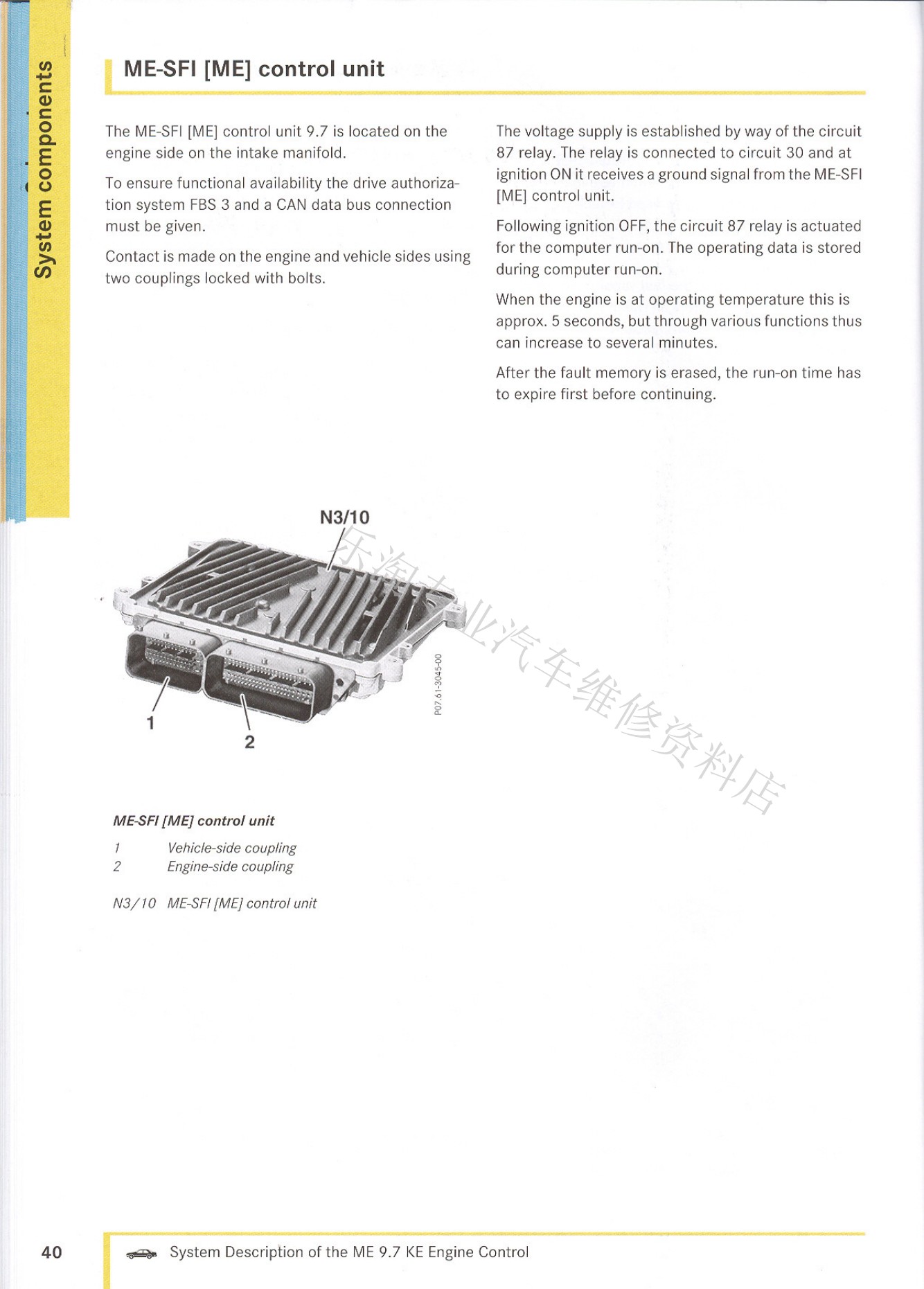

ME控制单元驱动喷油器和多种电磁阀，并监控电路开路、短路和功能结果。电气测试需要使用正确适配器，避免直接刺穿端子造成接触故障。

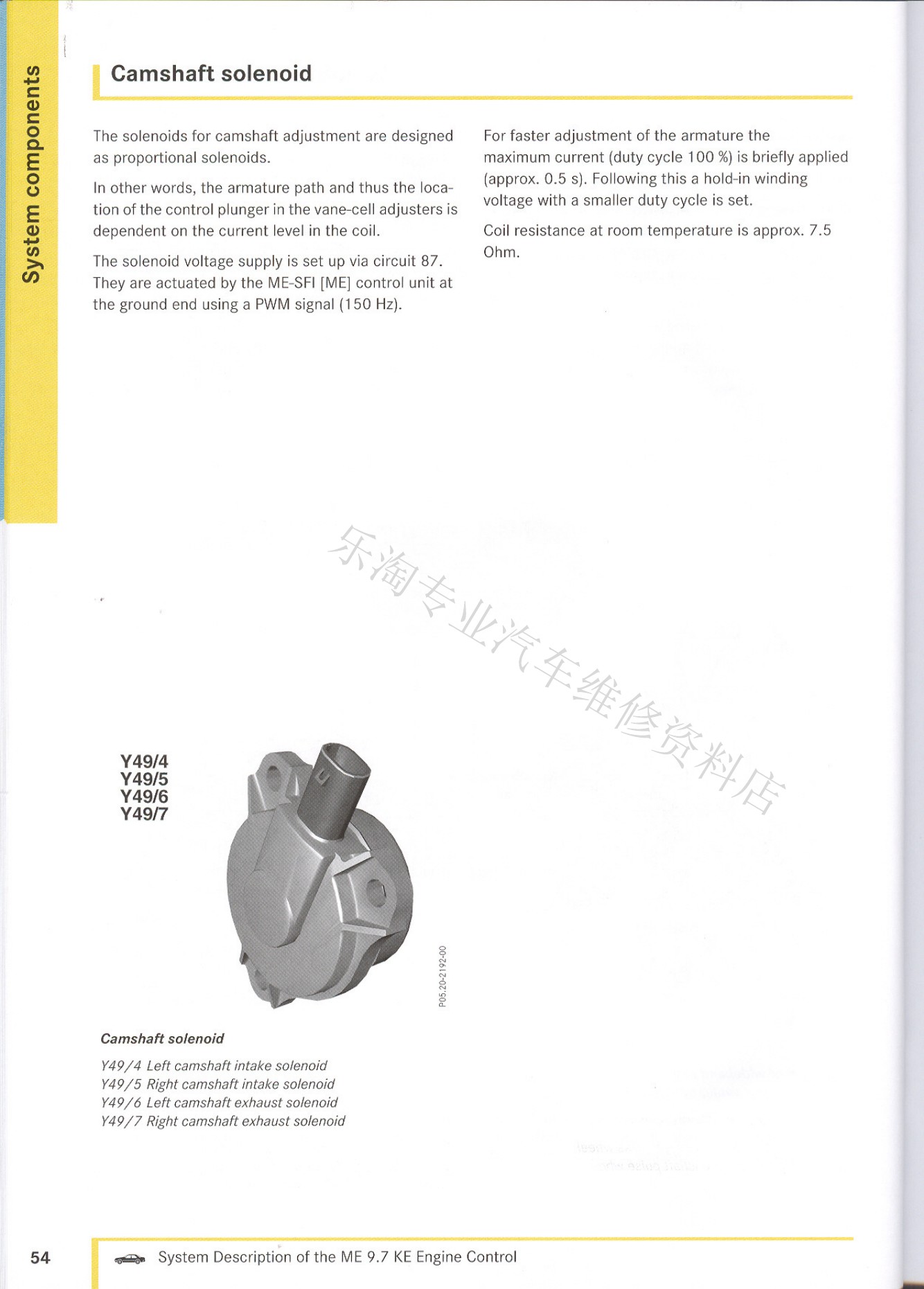

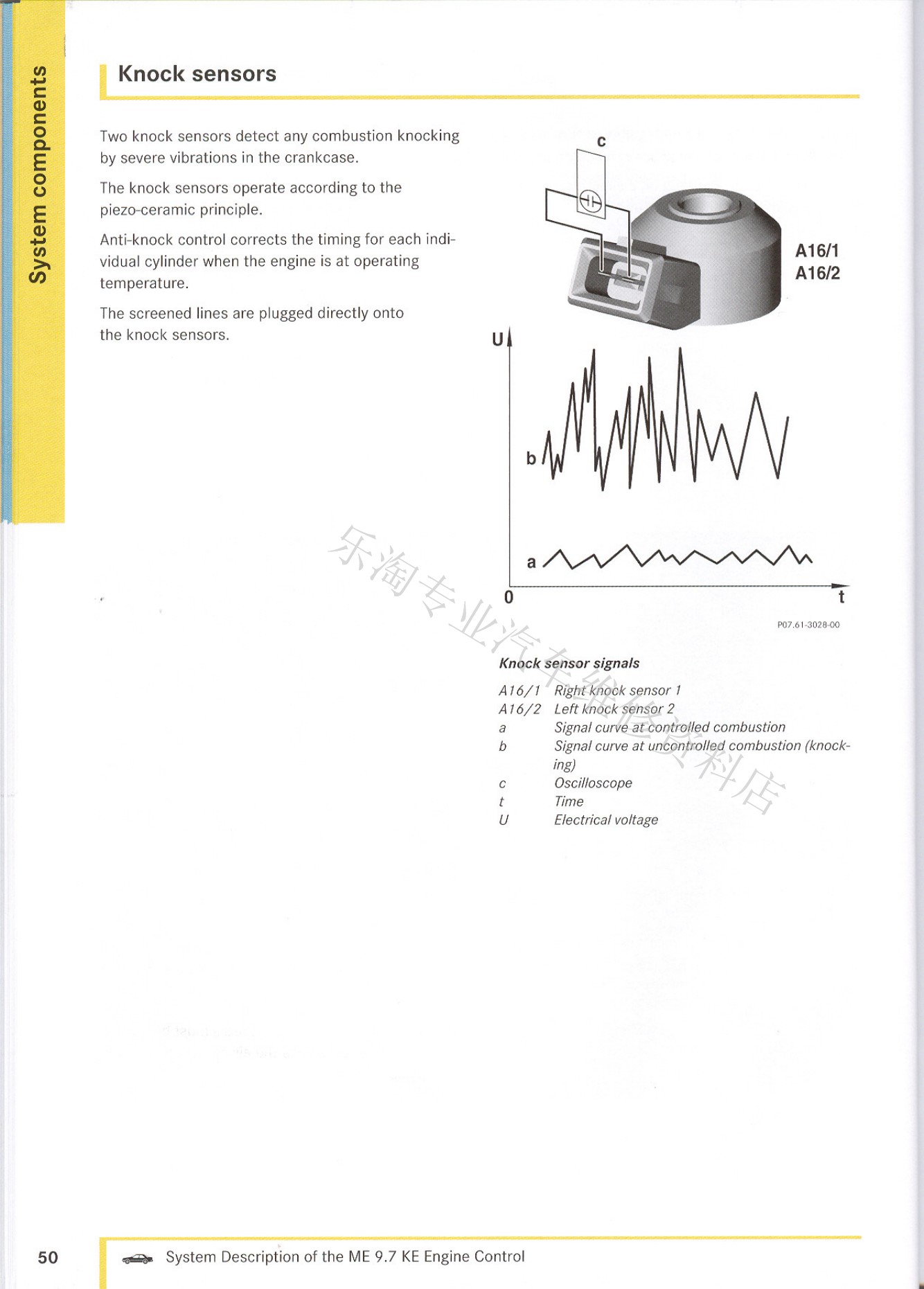

六、温度、爆震、宽带氧传感器和凸轮轴执行器

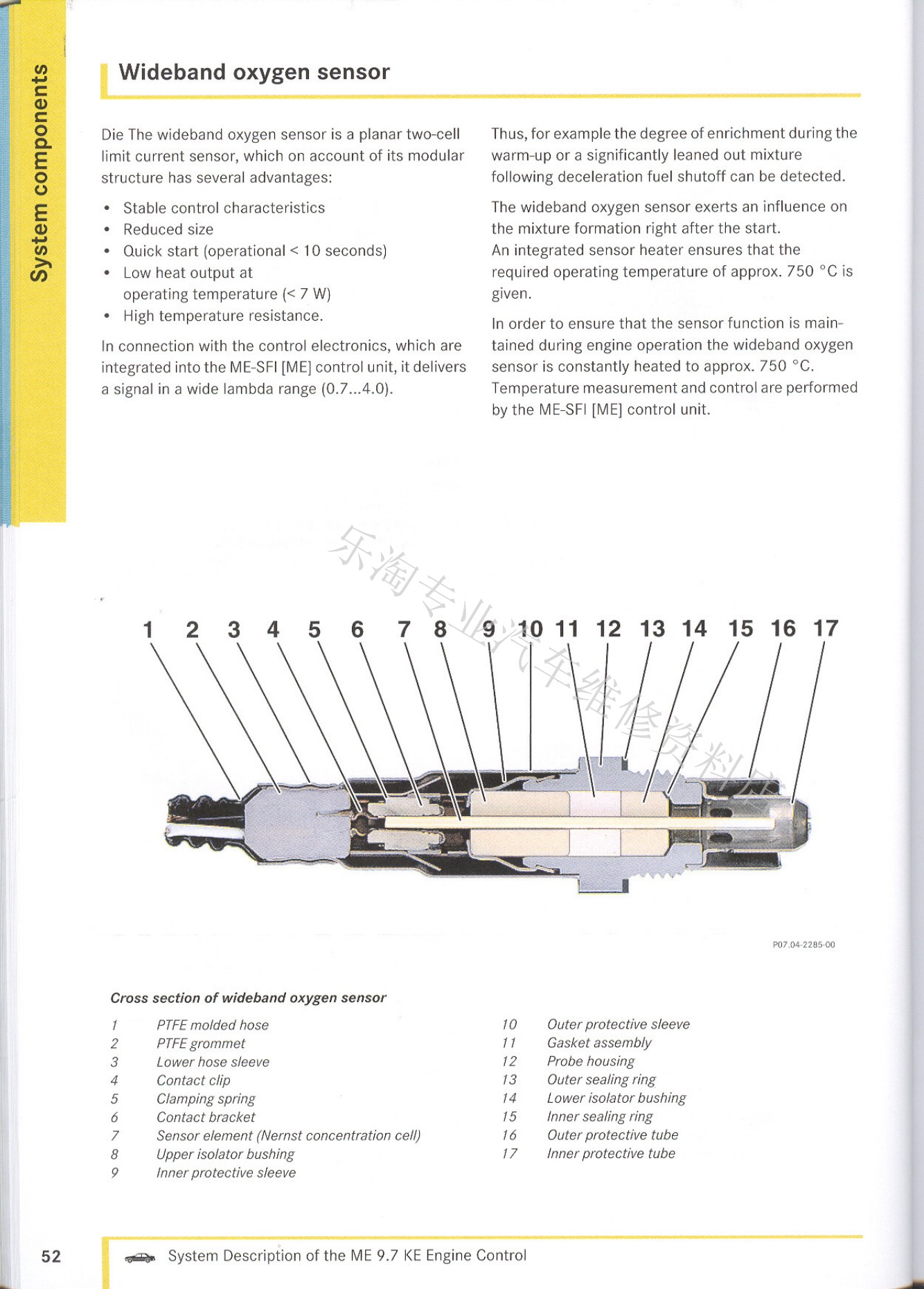

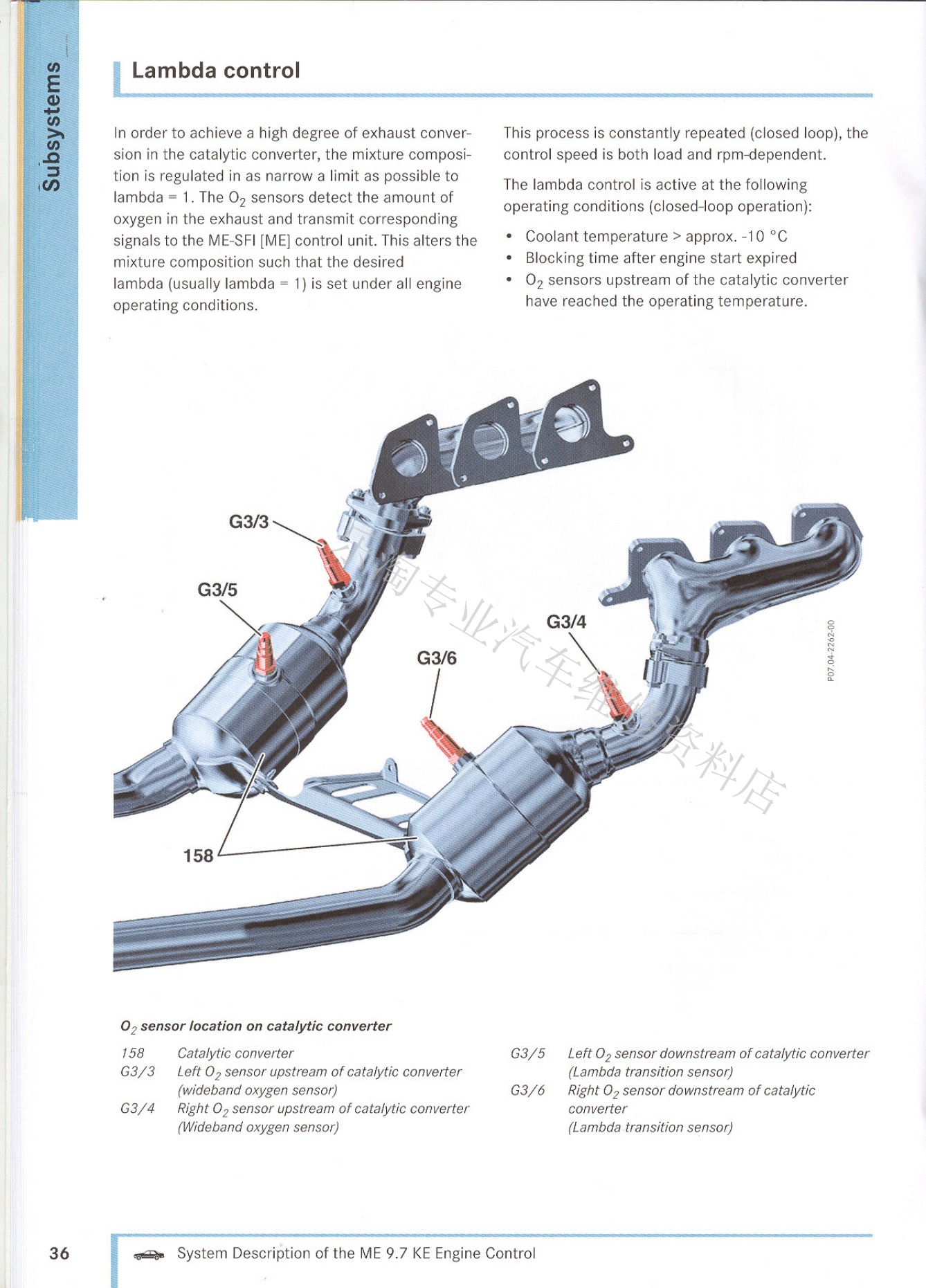

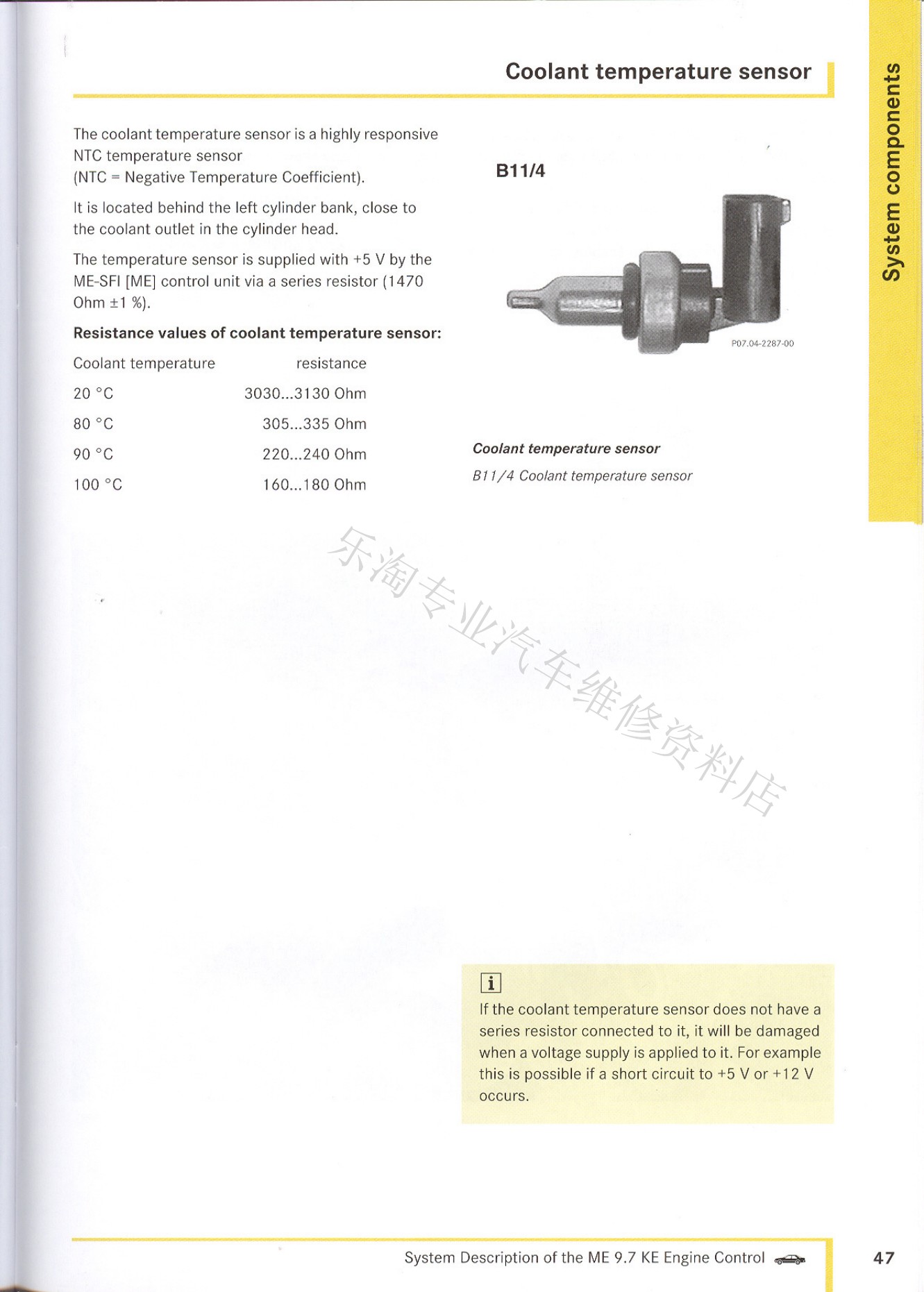

冷却液温度、爆震、宽带氧传感器和凸轮轴位置共同影响点火与混合气修正。应检查信号变化趋势、加热回路、线路和安装条件，而不是只判断某个瞬时数值。

维修诊断使用要点

• 先核对VIN、发动机代码、生产日期和车辆装备。
• 保存故障码、冻结帧和关键实际值，再清码或拆装。
• 比较目标值与实际值、左右气缸列及冷机热机差异。
• 高温、高压燃油和旋转部件作业必须遵守厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
