奔驰无法编程电子感应制动控制（SBC）控制单元：XENTRY DAS 中显示故障代码 P1 F100 K3 E50 T0 U0 (Refer to GI42.46-P-043488, V1)：LI42.46-P-049139

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

障代码 P1 F100 K3 E50 T0 U0 。

二、原通告列出的可能原因

Star Diagnosis 和 SBC 编程模块之间的串行数据连接受到干扰。

可能的原因：

1. 9 针接合器电缆受损。

2. SBC 编程模块的 9 针插板受损。

置的 9 针插板受损。

三、检查与补救步骤

1. 更换 9 针接合器电缆。

要时更新 SBC 编程模块。

置。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

W21158904210 5 9 针接合器电缆 1 X

9 针插板损坏时 X

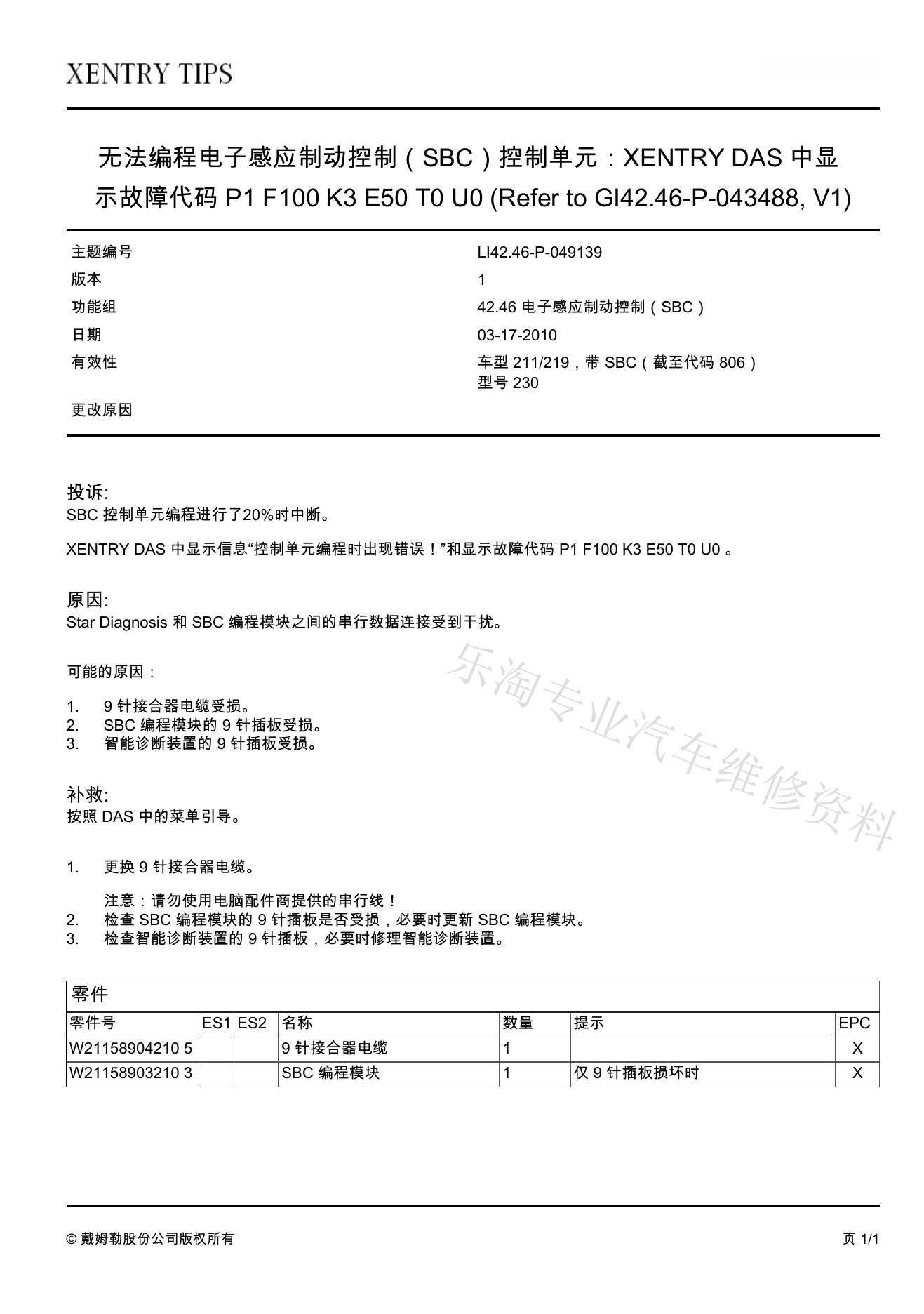

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
