宝马F18 拆卸和安装左前 或右前车门饰件

肖师傅
肖师傅
管理员
693
文章
0
粉丝
技术培训评论5,8081阅读模式

需要的专用工具:
64 1 020
00 9 325
宝马F18 拆卸和安装左前 或右前车门饰件-图片1在饰板件上进行维修工作时注意不要刮
坏或损坏敏感的表面。



宝马F18 拆卸和安装左前 或右前车门饰件-图片2需要的准备工作:
拆下车门饰件上的装饰条



宝马F18 拆卸和安装左前 或右前车门饰件-图片3注意!
无论如何不要拉扯翻盖盒。



宝马F18 拆卸和安装左前 或右前车门饰件-图片4将车门内把手 (1) 掀开并保持住,以便能够松开拉槽 (2) 上的卡子 (3) (参见下一个工作步骤)。













宝马F18 拆卸和安装左前 或右前车门饰件-图片5专用工具 64 1 020 的工作边 (1) 朝上,并将卡子 (2) 沿箭头方向撬出。此外略微抬起后部拉槽 (3),以免其重新嵌入。













注意!宝马F18 拆卸和安装左前 或右前车门饰件-图片6不要损坏拉槽 (2) 上的光缆 (1),专用工具 64 1 020 在安放时不得超出距离 "xmax"。理想情况是与拉槽 (2) 保持距离 "x" 安放专用工具 64 1 020 (对应于车门内把手顶端)。
将专用工具 64 1 020 沿拉槽 (2) 插入约 15 mm,直至能够感觉到卡子的阻力。
为了松开上部卡子,将专用工具 64 1 020 小心地向下撬,同时略微来回移动拉槽 (2)。拉槽 (2) 现在能够通过略微转动向前拆下。x = 30 ±3 mm  xmax = 40mm
安装说明:
不允许损坏拉槽 (3) 的卡子 (1) 和光缆 (2)。





宝马F18 拆卸和安装左前 或右前车门饰件-图片7



安装说明:
为使图示更清晰,此处为已拆卸状态。
车门内把手支架 (3) 上的卡子 (1) 和卡子 (2) 不允许折断或缺失。
卡子 (2) 损坏时的维修方案。







宝马F18 拆卸和安装左前 或右前车门饰件-图片8

松开螺栓 (1)。
拧紧力矩 51 41 1AZ。

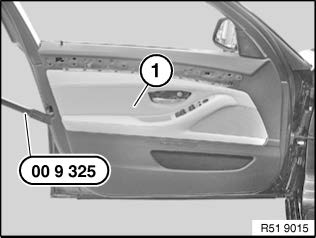

将车门饰件 (1) 用专用工具 00 9 325 松脱。











宝马F18 拆卸和安装左前 或右前车门饰件-图片9















宝马F18 拆卸和安装左前 或右前车门饰件-图片10

将去联锁拉杆拉线 (1) 首先从夹具 (2)上,然后从车门锁 (3) 上取下。
安装说明:
对打开的车门和已关闭的旋转式锁进行车门内把手功能检查。
抽出所有固定装置上的车门导线束。
松脱所有插头连接,然后拆下车门饰板。









宝马F18 拆卸和安装左前 或右前车门饰件-图片11

安装说明:
更换损坏的夹子 (1)。











宝马F18 拆卸和安装左前 或右前车门饰件-图片12安装说明:
注意拉线 (1) 的安装位置是否正确!
拉线排布错误可能导致车门锁功能异常。









宝马F18 拆卸和安装左前 或右前车门饰件-图片13

安装说明:
安装车门饰件后,进行如下操作:
- 打开侧窗玻璃
- 用点火钥匙联锁
- 检查联锁按钮的拉杆活动是否灵活
- 如有必要,校准连杆
