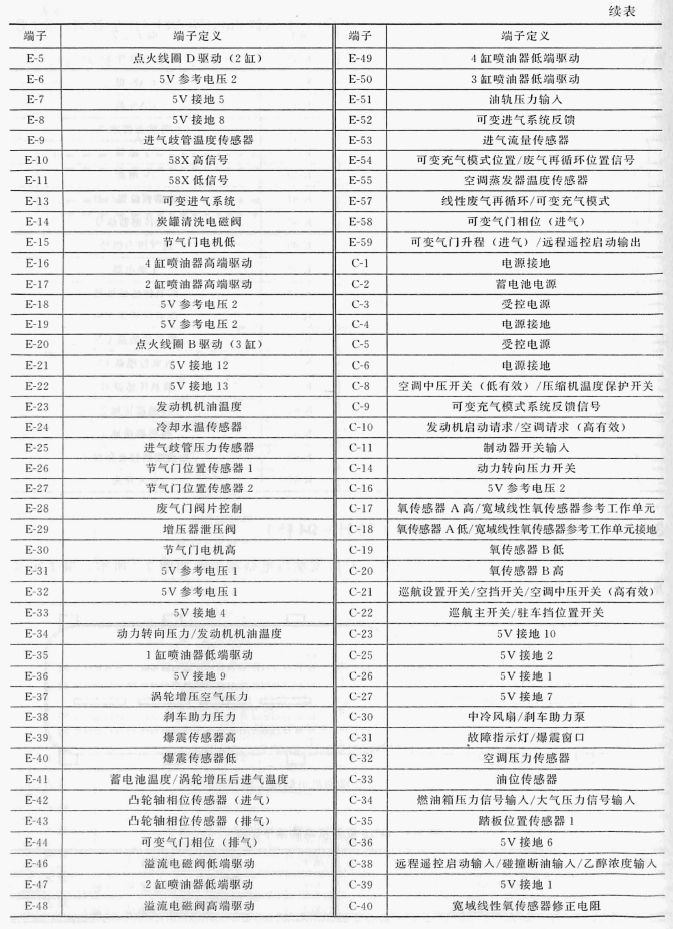

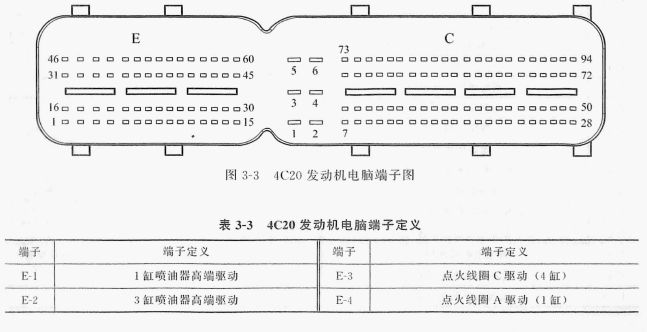

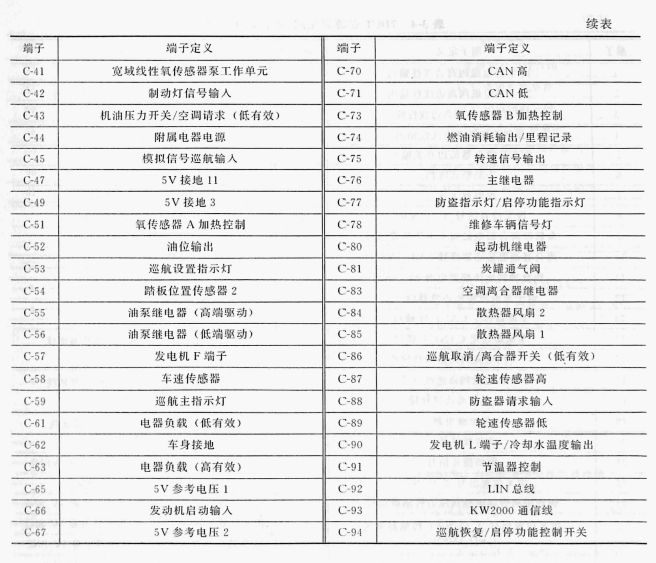

以长城哈弗2017年款H6车型为例，4C20发动机电脑端子图如图3-3所示，端子定义见表 3-3。
荣威 e550 PHEV
高压电池低压连接器端子(16针+16针)高压电池低压连接器端子如图4-42、图4-43所示，端子定义见表4-68、表4-69。
广汽 1.8T 4B18M1发动机（64针+48针）
以广汽传祺2016年款GA6车型例，4B18M1 发动机电脑端子图如图5-3所示，端子定义见表 5-5、表5-6。
2004年年奥迪A6L中文全车电路图
4.2发动机(8) ACC c6-01j变速器 c6-4.2发动机BAT c6-6通道BOSE音响系统 c6-6通道数字音响系统 c6-09L变速器 C6A6变速箱09L电路图 c6-CAN分离插头 c6-ESP-ASR-ABS c6-MMI导航 c6-MMI通信 c6安全气囊 ...
帝豪 EV
车载充电机低压连接端子(28针) 驱动电机连接端子(12针) 电机控制器连接端子(28针) 减速器控制单元连接端子(26针)
博瑞多媒体系统电脑(8针+8针+20针+8针+4针)
以吉利2014年款博瑞车型为例，该车多媒体导航系统电脑端子定义见表1-63~表1-67。
长城哈弗 H2S 多媒体电脑(8针+12针+12针+8针+12针)
以长城哈弗2016年款H2S车型为例，该车多媒体电脑端子图如图3-17所示，端子定义见表3-28。
