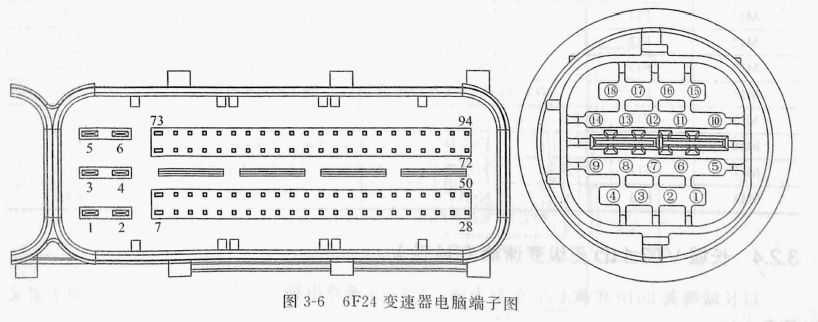

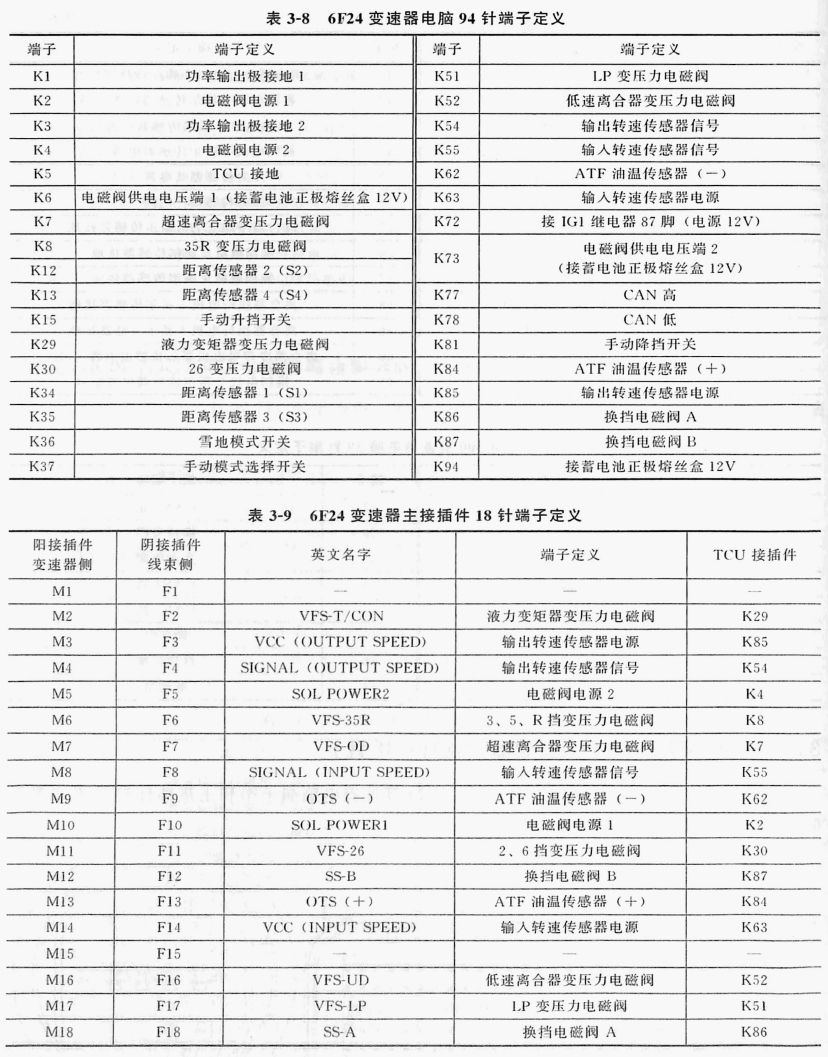

以长城哈弗2016年款H6车型为例，6F24变速器电脑端子图和主接插件端子图如图3-6所示，端子定义见表3-8、表3-9。
上汽1.6L16S4C发动机(64针+48针)
以上汽荣威2017年款RX3车型为例，发动机电脑端子如图4-6所示，端子定义见表4-6、表4-7。
吉利2.4L JLD-4G24 发动机(德尔福系统)(81针)
以吉利 2014 年款 GX9 车型为例，4G24 发动机采用德尔福 MT22.1 控制系统，它是以发动机控制模块 (ECM) 为核心的系统。传统的机械式加速踏板和机械式节气门体由较先进的电子加速踏板传感器总成和电子节气门体总成取代。此外，MT22.1 控制系统还采用了多点顺序燃...
长城哈弗H2S车身电脑(48针+8针+48针+8针)
以长城哈弗2016年款H2S车型为例，该车车身电脑端子图如图3-10所示，端子定义见表 3-14。
秦100-电器原理图册（最新）
电器原理图 目录 第一节 维修手册说明 第二节 继电器、保险丝位置分布图 一、仪表板配电盒 二、前舱正极保险盒、前舱配电盒及前舱继电器盒 三、仪表板线束外挂继电器座及外挂保险盒 四、正极保险盒 II 及后仓配电盒 第三节 整车线束图 3.1 左前门线束 3.2 左后门线束 3.3...
长城哈弗 H6运动蓝标版多媒体电脑(8针+8针+20 针)
以长城哈弗2016年款H6运动蓝标版车型为例，该车多媒体电脑端子图如图3-20所示，端子定义见表3-32。
