高6门灯脚窝灯安装

肖师傅 2018年12月11日17:47:30安装指南评论24阅读模式

A:门灯编码.

进入控制模块   直接看到  驾驶员位置  副驾驶位置  左后门  右后门。

进入直接将编码+64即可!

这个很简单!

B:脚窝灯编码和接线.

在09中央控制单元里面。进入长编码,把倒数第19位+1 即可!

接线位置位。

负极接:前机盖拉手里面的  负极专用接线柱。

正极接:J519 控制器(方向盘左下方的  3个大接线端子(A.B.C)中的   中间白色的那一个(B)里面的50脚!)

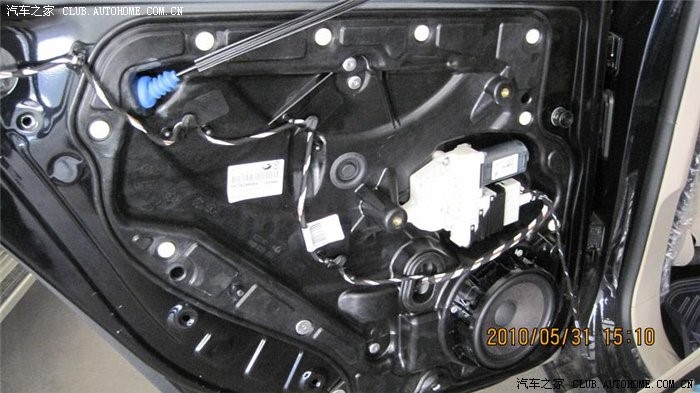

拆掉门皮后的门板!
高6门灯脚窝灯安装

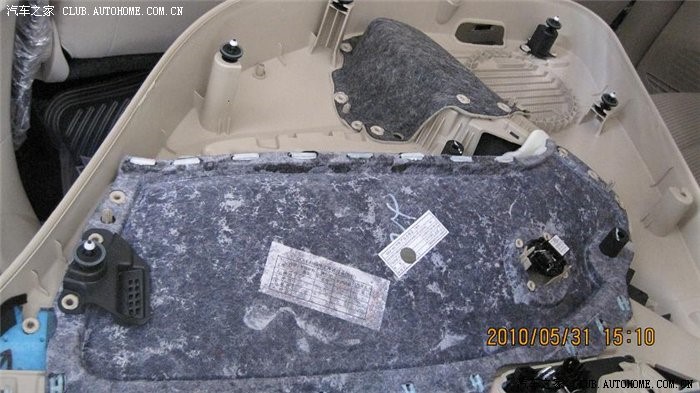

门皮!

高6门灯脚窝灯安装

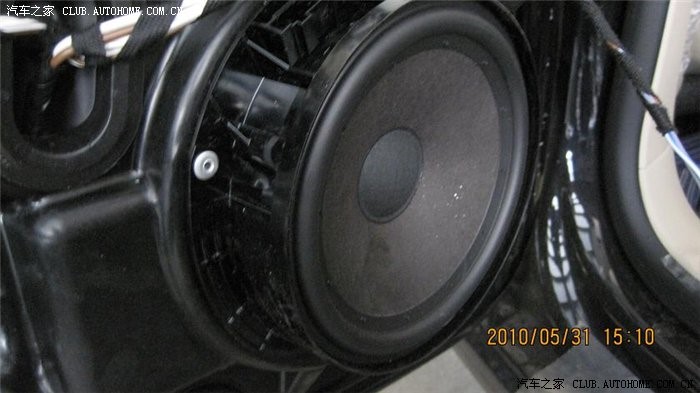

一直担心的问题,终于可以放下心了。有喇叭!

高6门灯脚窝灯安装

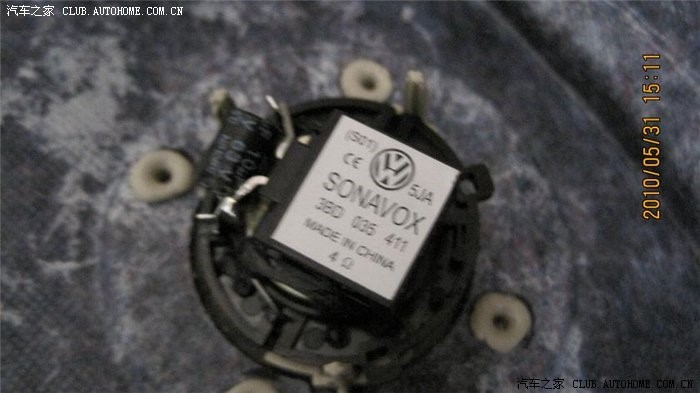

小高音喇叭的位置!

高6门灯脚窝灯安装

固定后(用火机把卡子烫弯,后又用哥俩好,黏住。)

高6门灯脚窝灯安装

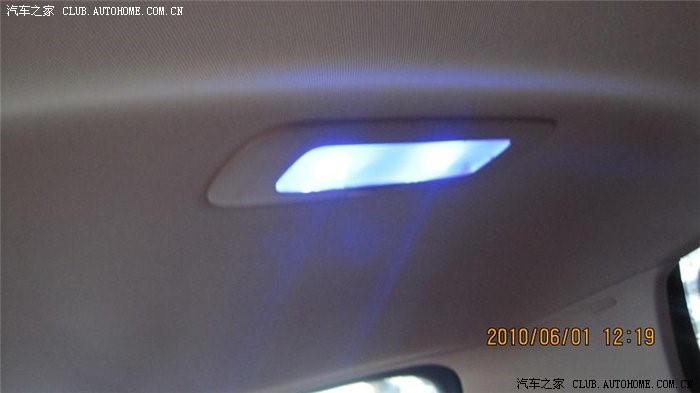

这是后排的蓝色阅读灯(T10的4头食人鱼)

高6门灯脚窝灯安装

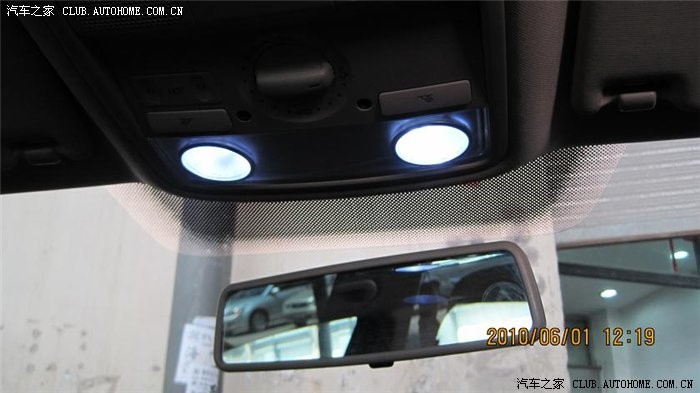

前排的白色阅读灯(T104头食人鱼)
高6门灯脚窝灯安装

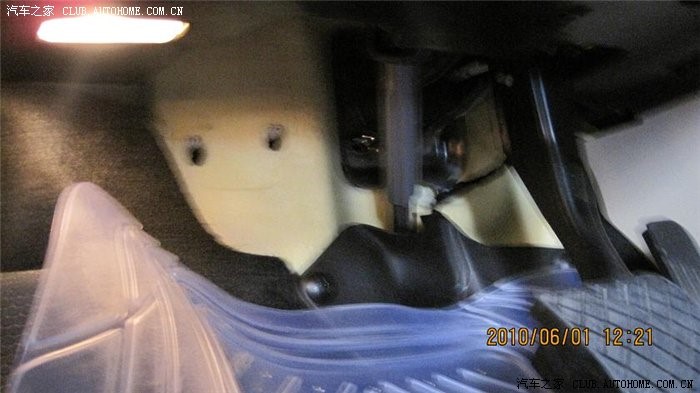

驾驶员位置的脚窝灯(这里感谢cmrkw兄弟,在他的帮助下。顺利的完成了编码)

这里给大家解释一下。脚窝灯的编码事项。

在09中央控制单元里面。进入长编码,把倒数第19位+1 即可!

接线位置位。

负极接:前机盖拉手里面的  负极专用接线柱。

正极接:J519 控制器(方向盘左下方的  3个大接线端子(A.B.C)中的   中间白色的那一个(B)里面的50脚!)
高6门灯脚窝灯安装

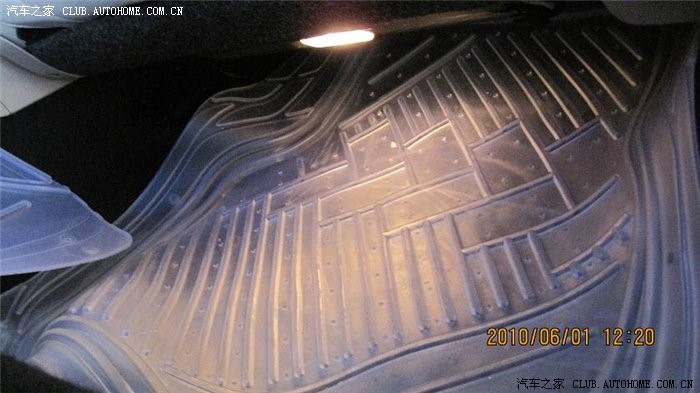

左后座的脚窝灯!
高6门灯脚窝灯安装

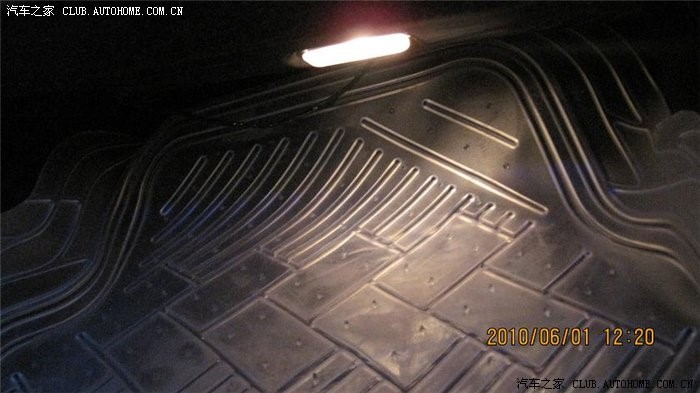

右后的脚窝灯!
高6门灯脚窝灯安装

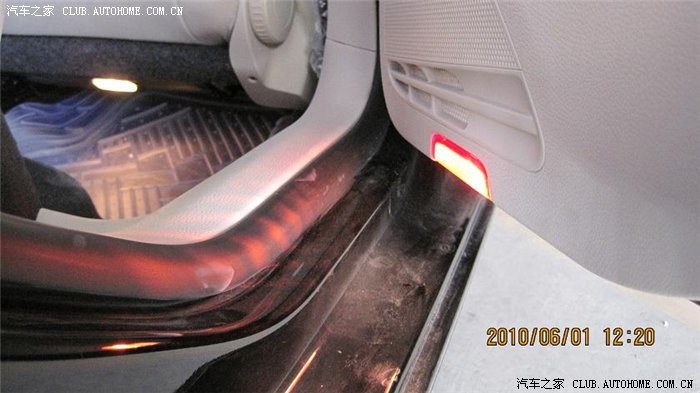

副驾驶位置的脚窝灯和门灯效果!

高6门灯脚窝灯安装

副驾驶脚窝灯!

高6门灯脚窝灯安装

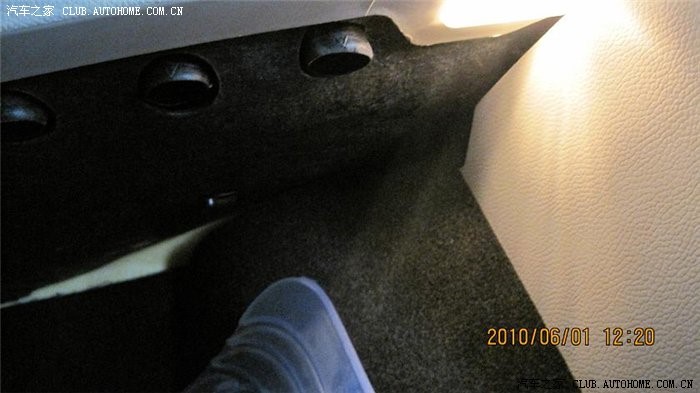

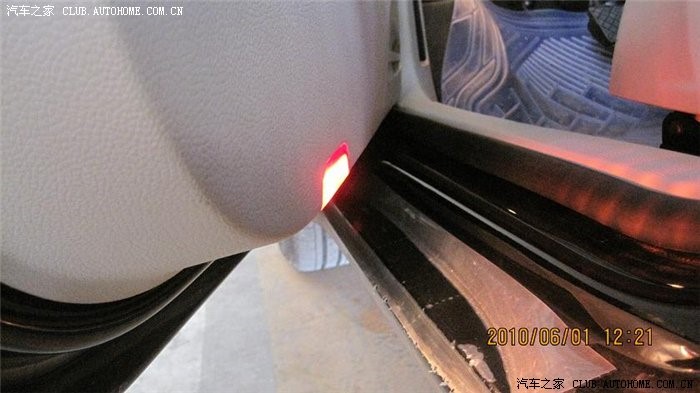

驾驶员位置门灯!

高6门灯脚窝灯安装
