整理比亚迪唐PHEV相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

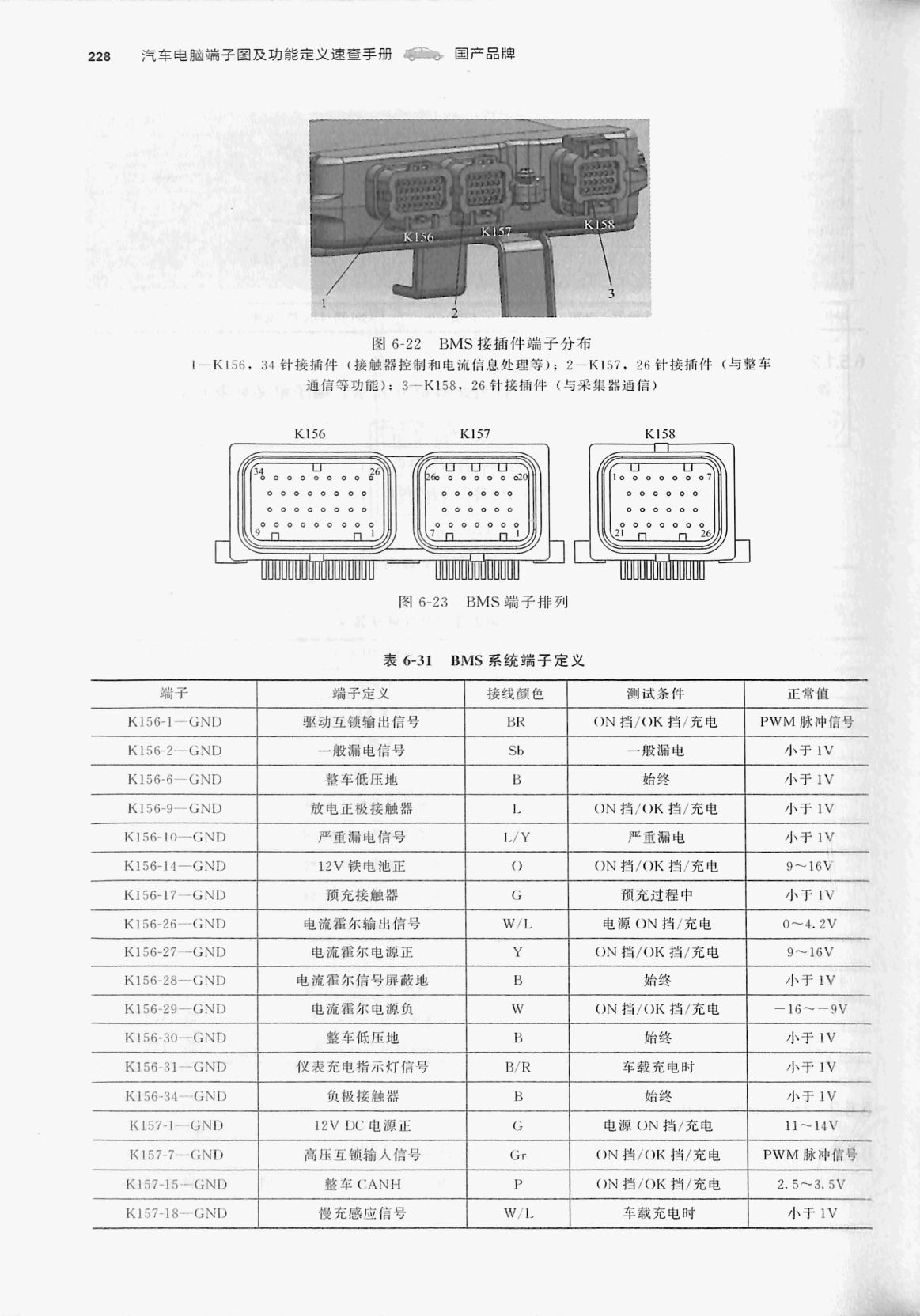

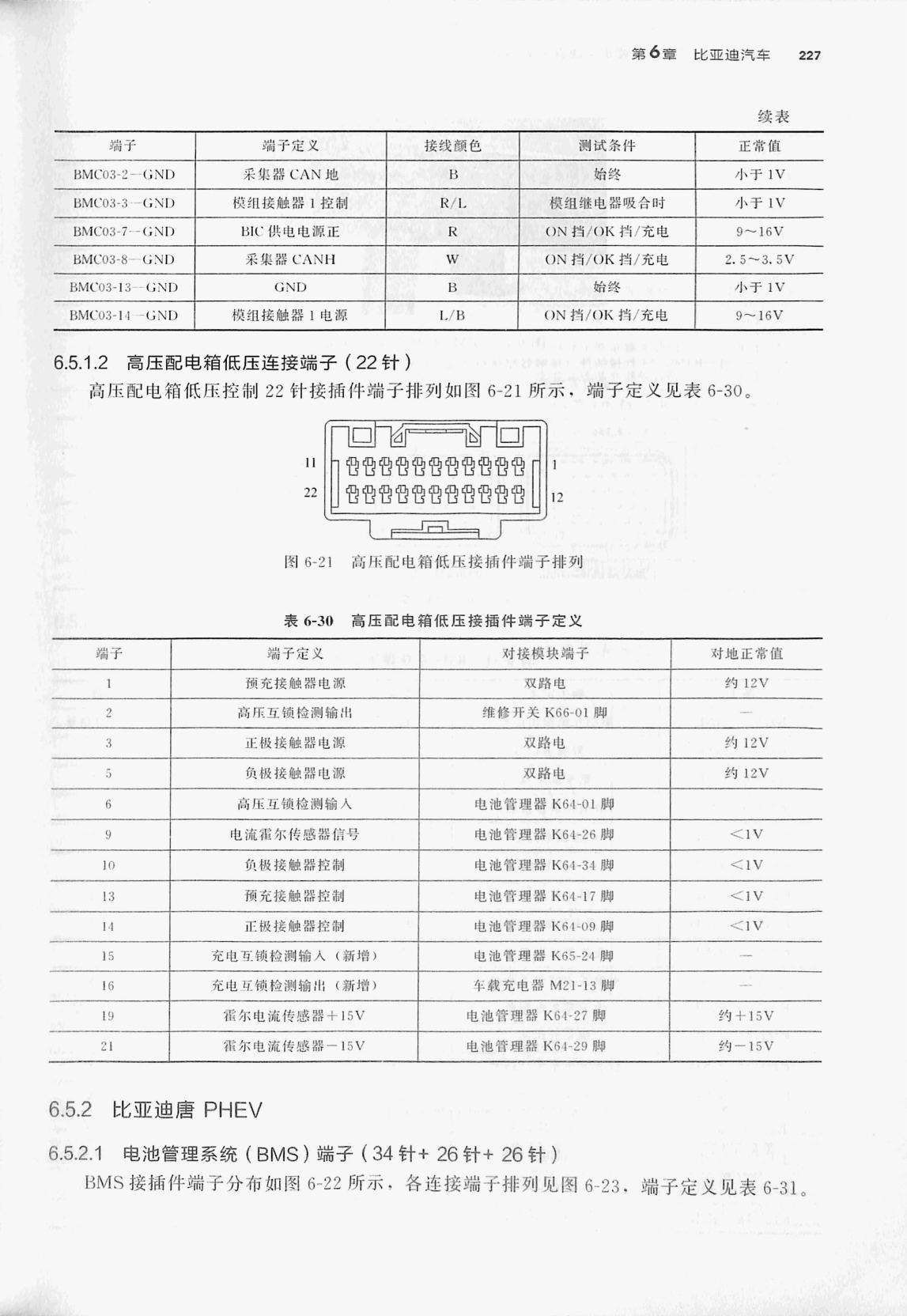

表6-31 BMS 系统端子定义
| 端子 | 接线颜色 / 端子定义 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| K156-1-GND | 驱动互锁输出信号 | BR | ON挡/OK 挡/充电 | PWM脉冲信号 |
| K156-2-GND | 一般漏电信号 | Sb | 一般漏电 | 小于1V |
| K156-6-GND | 鉴车低压地 | B | 始终 | 小于 1V |
| K156-9--GND | 放电正极接触器 | ON 挡/0K 挡/充电 | 小于 1V | |
| K156-10-GND | 严重漏电信号 | L/Y | 严重漏电 | 小于1V |
| K156-14-GND | 12V 铁电池正 | ON挡/0K 挡/充电 | 9~16V | |
| K156-17-GND | 预充接触器 | G | 预充过程中 | 小于 1V |
| K156-26--GND | 电流霍尔输出信号 | W/L | 电源ON挡/充电 | 0~4.2V |
| K156-27--GND | 电流霍尔电源正 | Y | ON挡/0K 挡/充电 | 9～16V |
| K156-28-GND | 电流霍尔信号屏蔽地 | B | 始终 | 小于 1V |
| K156-29-GND | 电流霍尔电源负 | W | ON挡/OK挡/充电 | -16～-9V |
| K156-30-GND | 𤨣车低压地 | B | 始终 | 小于 1V |
| K156-31-GND | 仪表充电指示灯信号 | B/R | 车载充电时 | 小于 1V |
| K156-34-GND | 负极接触器 | B | 始终 | 小于1V |
| K157-1-GND | 12V DC 电源正 | G | 电源 ON挡/充电 | 11~14V |
| K157-7-GND | 高压互锁输入信号 | Gr | ON 挡/0K挡/充电 | PWM脉冲信号 |
| K157-15-GND | 螯车 CANH | P | ON挡/OK 挡/充电 | 2.5～3.5V |
| K157-18-GND | 慢充感应信号 | W/L. | 车载充电时 | 小于1V |

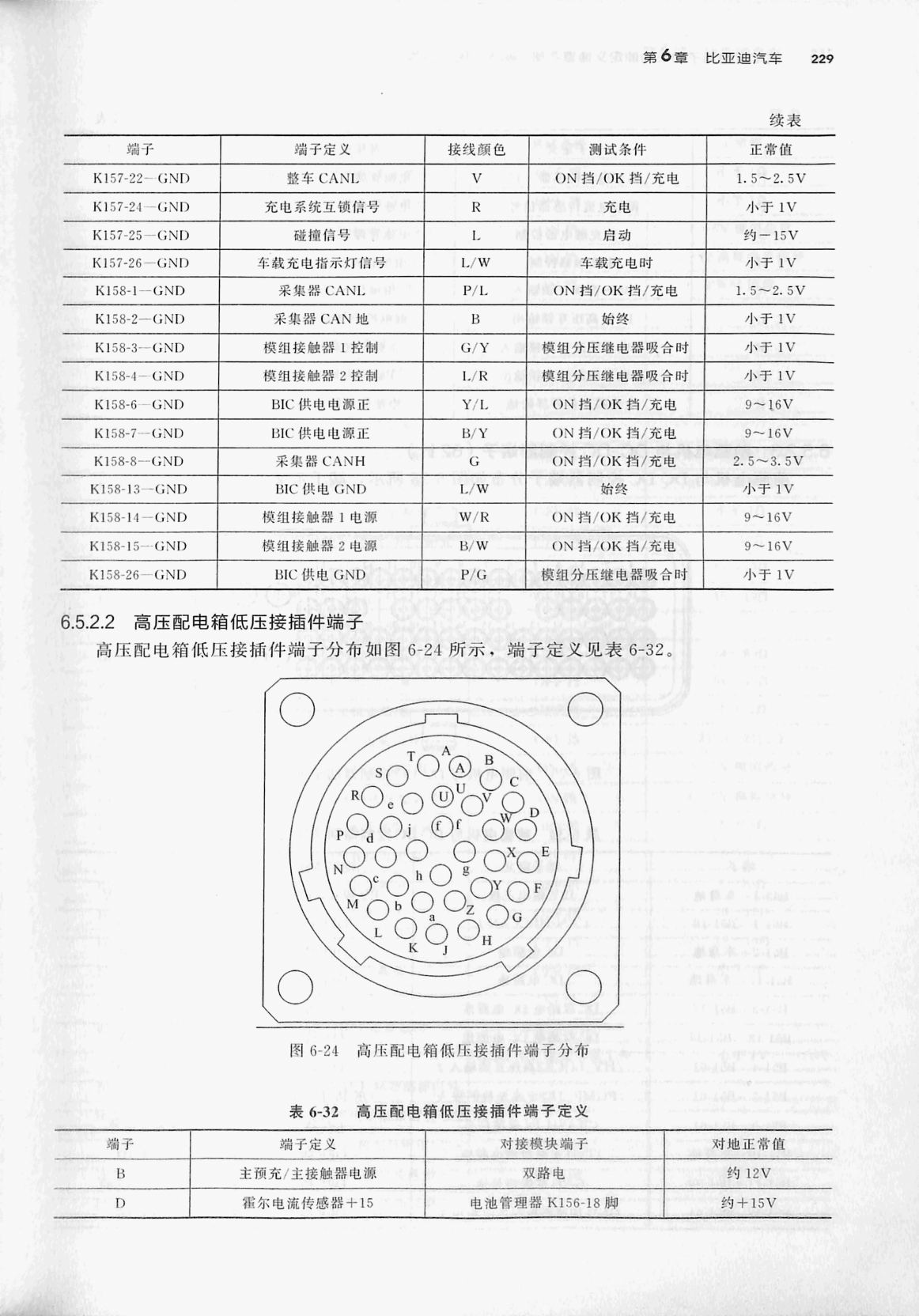

表6-32 高压配电箱低压接插件端子定义
| 端子 | 接线颜色 / 端子定义 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 对接模块端子 | 对地正常值 |
| B | 主预充/主接触器电源 | 双路电 | 约 12V |
| D | 霍尔电流传感器＋15 | 电池管理器 K156-18脚 | 约＋15V |

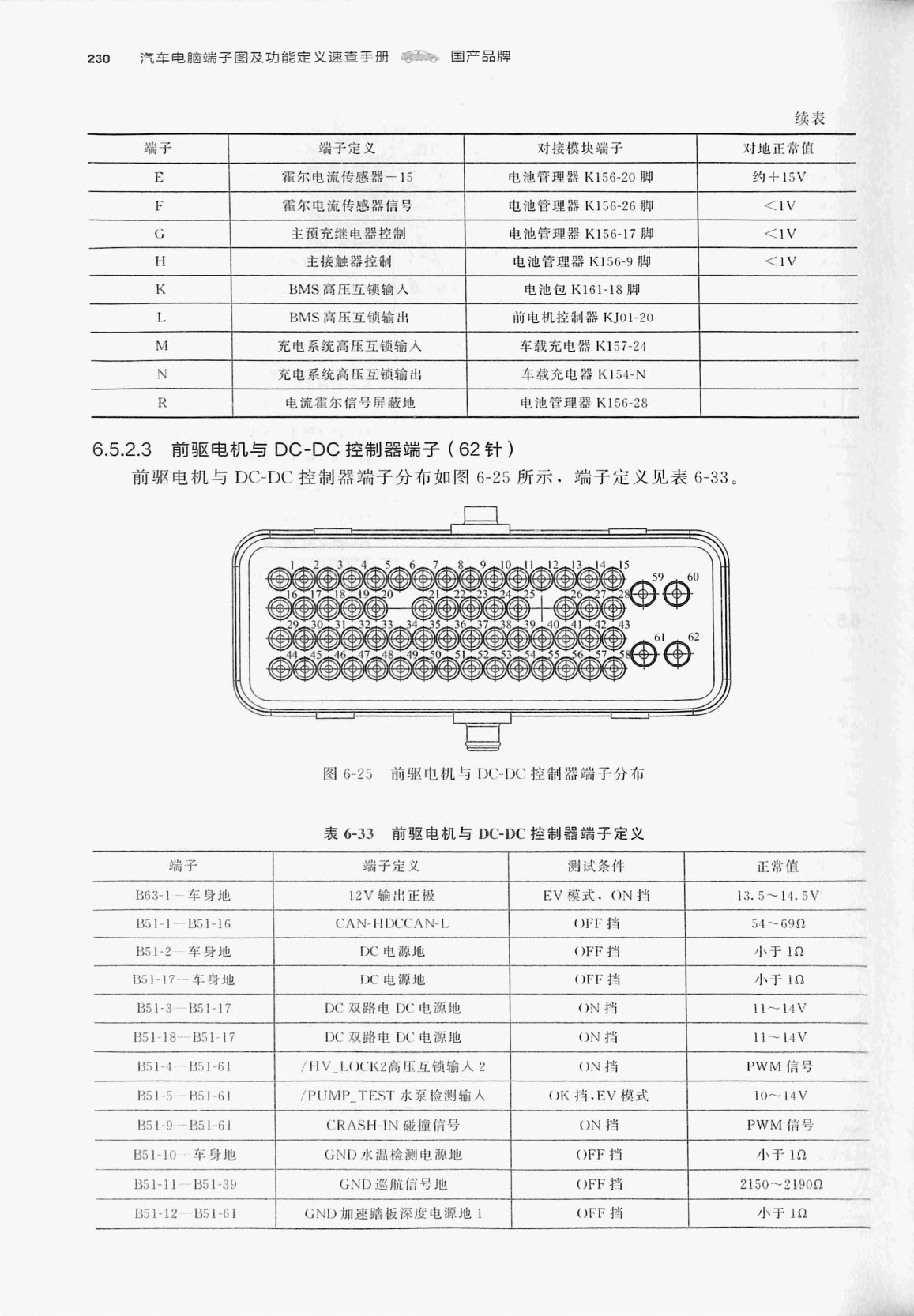

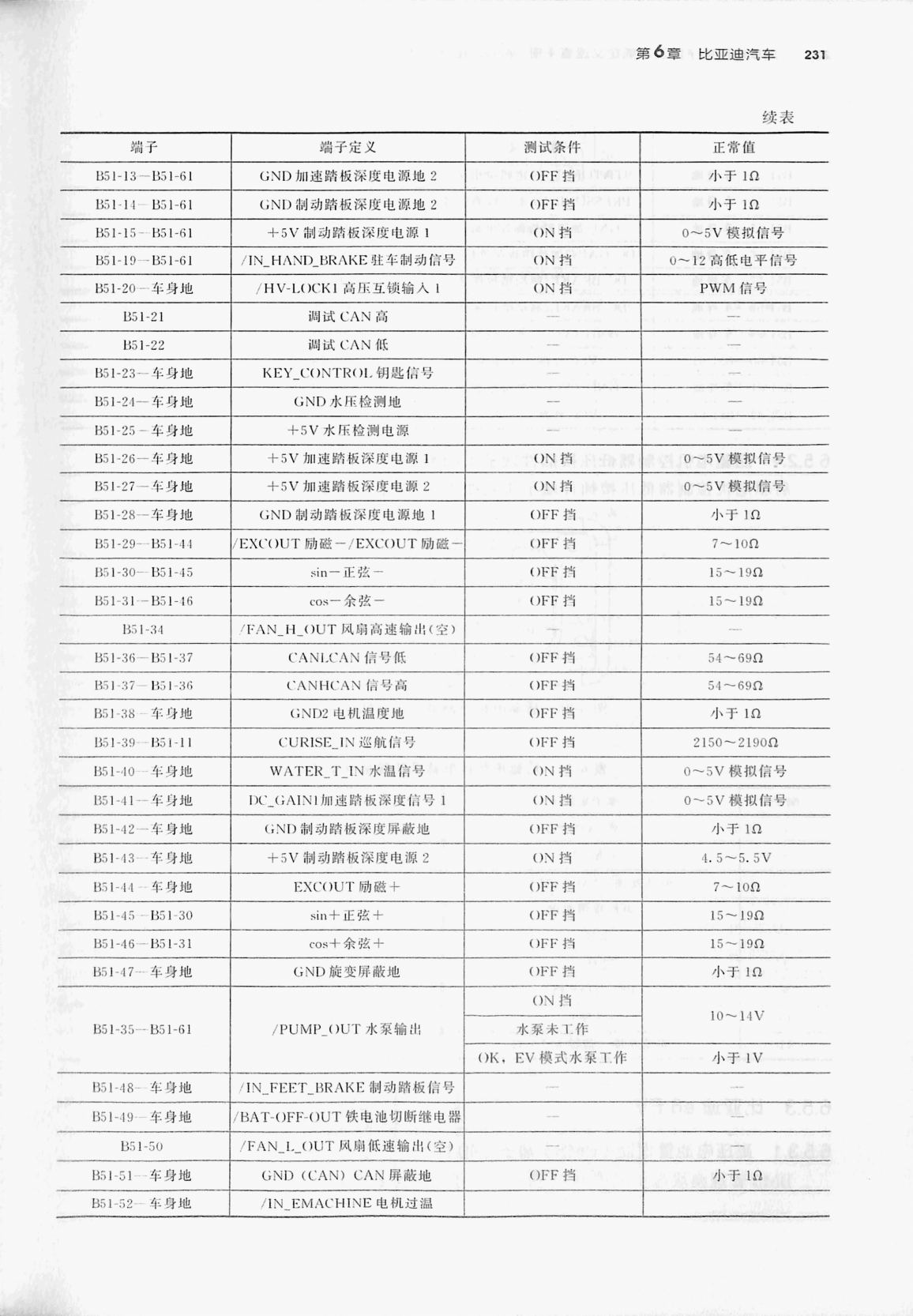

表6-33 前驱电机与 DC-DC 控制器端子定义
| 端子 | 接线颜色 / 端子定义 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| B63-1-车身地 | 12V 输出正极 | EV 模式，ON挡 | 13.5~14.5V |
| B51-1 -B51-16 | CAN-HDCCAN-L | O）FF 挡 | 54~690 |
| B51-2- 车身地 | DC电源地 | OFF 挡 | 小于10 |
| B51-17-车身地 | DC 电源地 | OFF 挡 | 小于10 |
| B51-3 B51-17 | DC 双路电 DC电源地 | ON挡 | 11～14V |
| B51-18-B51-17 | DC 双路电 DC 电源地 | ON 挡 | 11~14V |
| B51-4-- B51-61. | /HV_LOCK2高压互锁输入 2 | ON挡 | PWM信号 |
| B51-5 B51-61 | /PUMP_TEST 水泵检测输入 | OK 挡，EV 模式 | 10~14V |
| B51-9--B51-61. | CRASH-IN 碰撞信号 | ON 挡 | PWM信号 |
| B51-10-车身地 | GND水温检测电源地 | OFF 挡 | 小于1V |
| B51-11--B51-39 | GND巡航信号地 | OFF 挡 | 2150～21903 |
| B51-12 -B51-61 | GND 加速踏板深度电源地！ | OFF 挡 | 小于 10 |

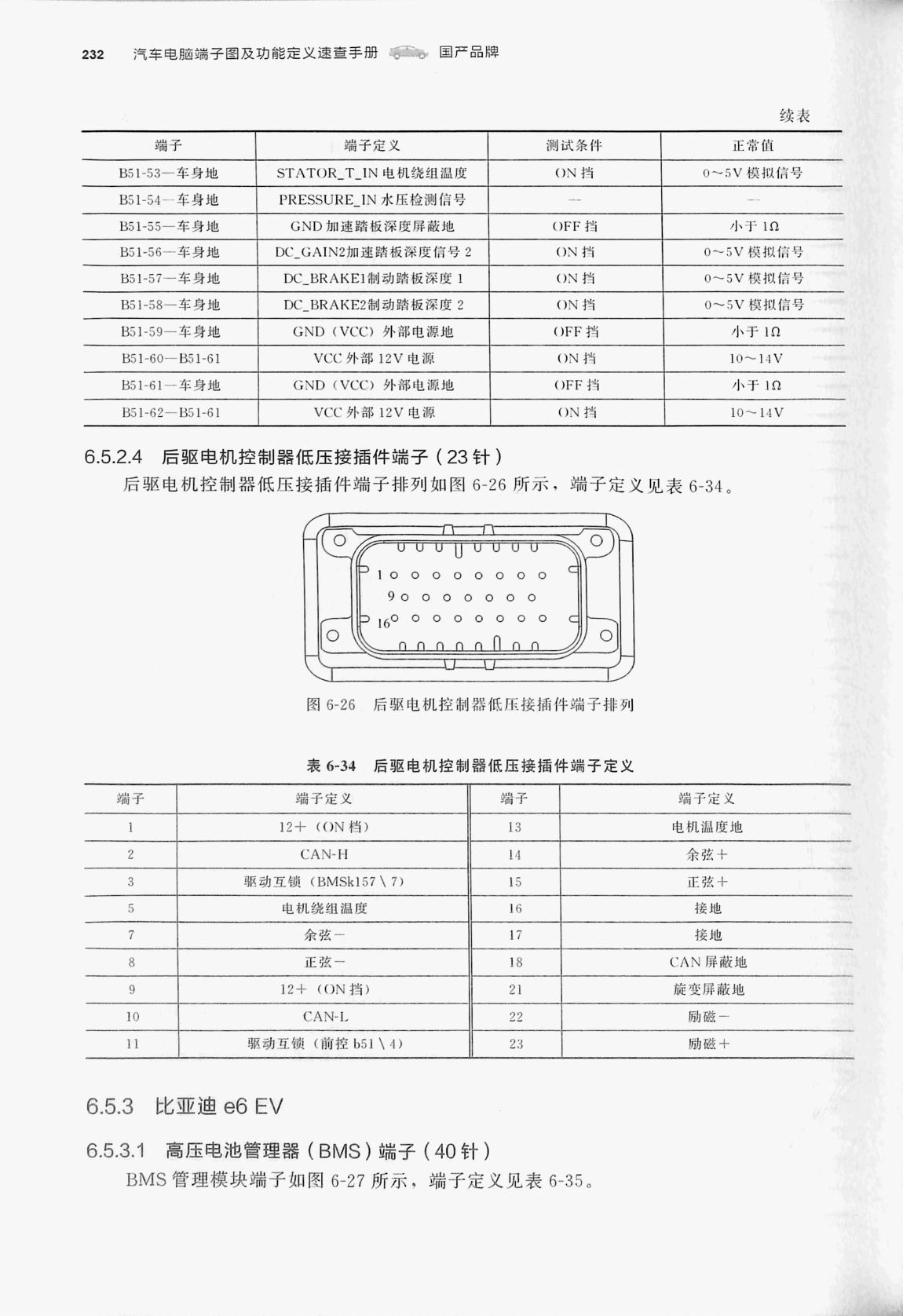

表6-34 后驱电机控制器低压接插件端子定义
| 端子 | 接线颜色 / 端子定义 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 12+（ON档） | 13 | 电机温度地 | |
| 2 | CAN-H | 14 | 余弦＋ |
| 3 | 驱动互锁（BMSk1577） | 15 | 正弦+ |
| 5 | 电机绕组温度 | 16 | 接地 |
| 余弦一 | 17 | 接地 | |
| 8 | 正弦一 | 18 | CAN屏蔽地 |
| 9 | 12+（ON挡） | 21 | 旋变屏蔽地 |
| 10 | CAN-L | 22 | 励磁一 |
| 11 | 驱动互锁（前控 b514） | 23 | 励磁＋ |
说明：扫描资料中未列出的端子号保持空缺；涉及车身网络、防盗、动力电池、高压系统和多媒体通信时，应以原车配置和实测结果为准。
