整理传祺 GS4车身电脑(52针+52针+12针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

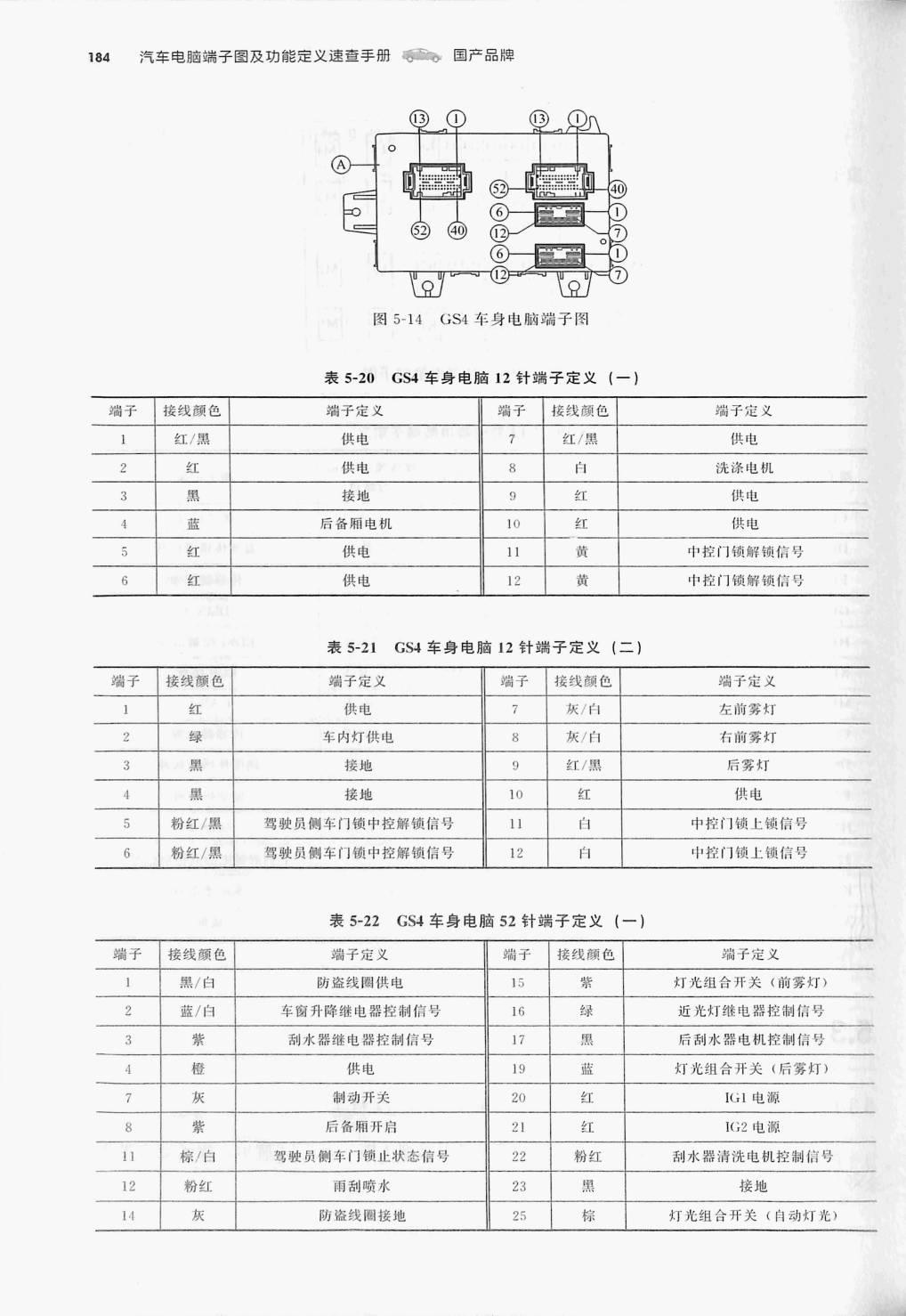

端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

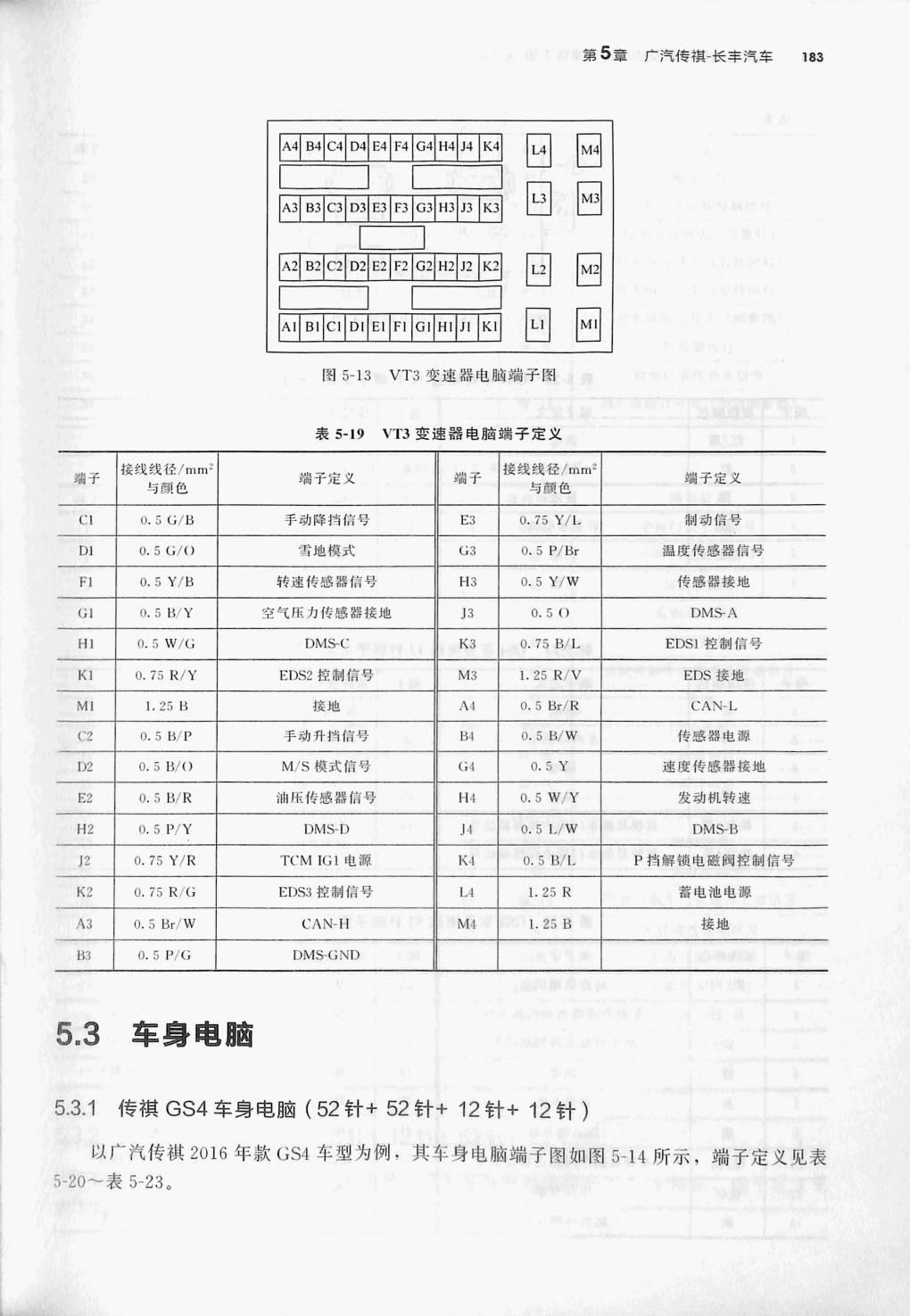

表5-19 VT3 变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| 接线线径/mm* | 接线线径/mm" |
| 与颜色 | 与颜色 |
表5-20 GS4车身电脑12针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端于定义 | 端子 | 接线颜色 | 端子定义 |
| 紅/黑 | 供电 | 红/黒 | 供电 | ||
| 2 | 红 | 供电 | 8 | 白 | 洗涤电机 |
| 3 | 照 | 接地 | 紅 | 供电 | |
| 蓝 | 后备厢电机 | 10 | 供电 | ||
| 紅 | 供电 | 11 | 黃 | 中控门锁解锁信号 | |
| 6 | 红 | 供电 | 12 | 黄 | 中控门锁解锁信号 |
表5-21
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 紅 | 供电 | 7 | 灰/白 | 左前雾灯 |
| 2 | 绿 | 车内灯供电 | 8 | 灰/白 | 有前雾灯 |
| 3 | 黑 | 接地 | 红T/黑 | 后雾灯 | |
| 4 | 黑 | 接地 | 10 | 红 | 供电 |
| 5 | 粉红/黑 | 驾驶员侧车门锁中控解锁信号 | 11 | 白 | 中控门锁上锁信号 |
| 6 | 粉红/黑 | 驾驶员侧车门锁中控解锁信号 | 12 | 中控门锁上锁信号 |
表5-22 GS4车身电脑52针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 端于 | 接线颜色 | 端子定义 |
| 黑/白 | 防盗线圈供电 | 15 | 灯光组合开关《前雾灯) | ||
| 2 | 蓝/白 | 车窗升降继电器控制信号 | 16 | 绿 | 近光灯继电器控制信号 |
| 3 | 紫 | 刮水器继电器控制信号 | 17 | 黑 | 后刮水器电机控制信号 |
| 4 | 橙 | 供电 | 19 | 蓝 | 灯光组合开关(后募灯) |
| 7 | 灰 | 制动开关 | 20 | 当T | IGI 电源 |
| 8 | 紫 | 后备厢开启 | 21 | 红 | IG2电源 |
| 11 | 棕/白 | 驾驶员侧车门锁止状态信号 | 22 | 粉红 | 刮水器清洗电机控制信号 |
| 12 | 粉红 | 雨刮喷水 | 23 | 黑 | 接地 |
| 14 | 灰 | 防盗线圈接地 | 25 | 棕 | 灯光组合开关(自动灯光) |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
