大众宝来、高尔夫车系防抱死制动系统(ABS)电脑板47针端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
端子速查评论2阅读模式
摘要大众宝来、高尔夫车系防抱死制动系统(ABS)电脑板47针端子资料。

大众宝来、高尔夫车系防抱死制动系统(ABS)电脑板47针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

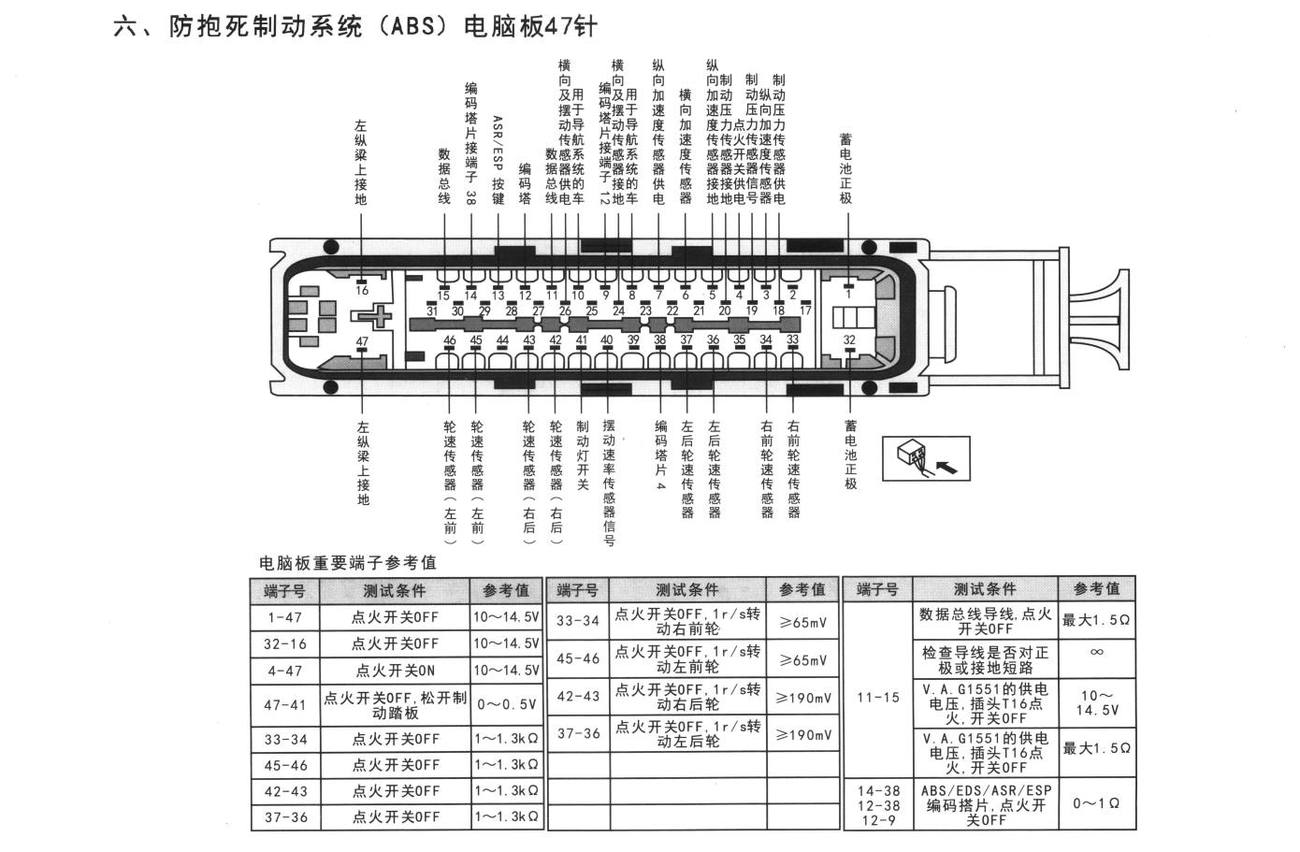

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

大众宝来、高尔夫车系防抱死制动系统(ABS)电脑板47针端子
大众宝来、高尔夫车系 防抱死制动系统(ABS)电脑板47针 原始资料第283页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
