雷克萨斯 ES300H HEV端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2896
文章
1
粉丝
端子速查评论4阅读模式
摘要雷克萨斯 ES300H HEV端子资料。

雷克萨斯 ES300H HEV端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

雷克萨斯 ES300H HEV端子

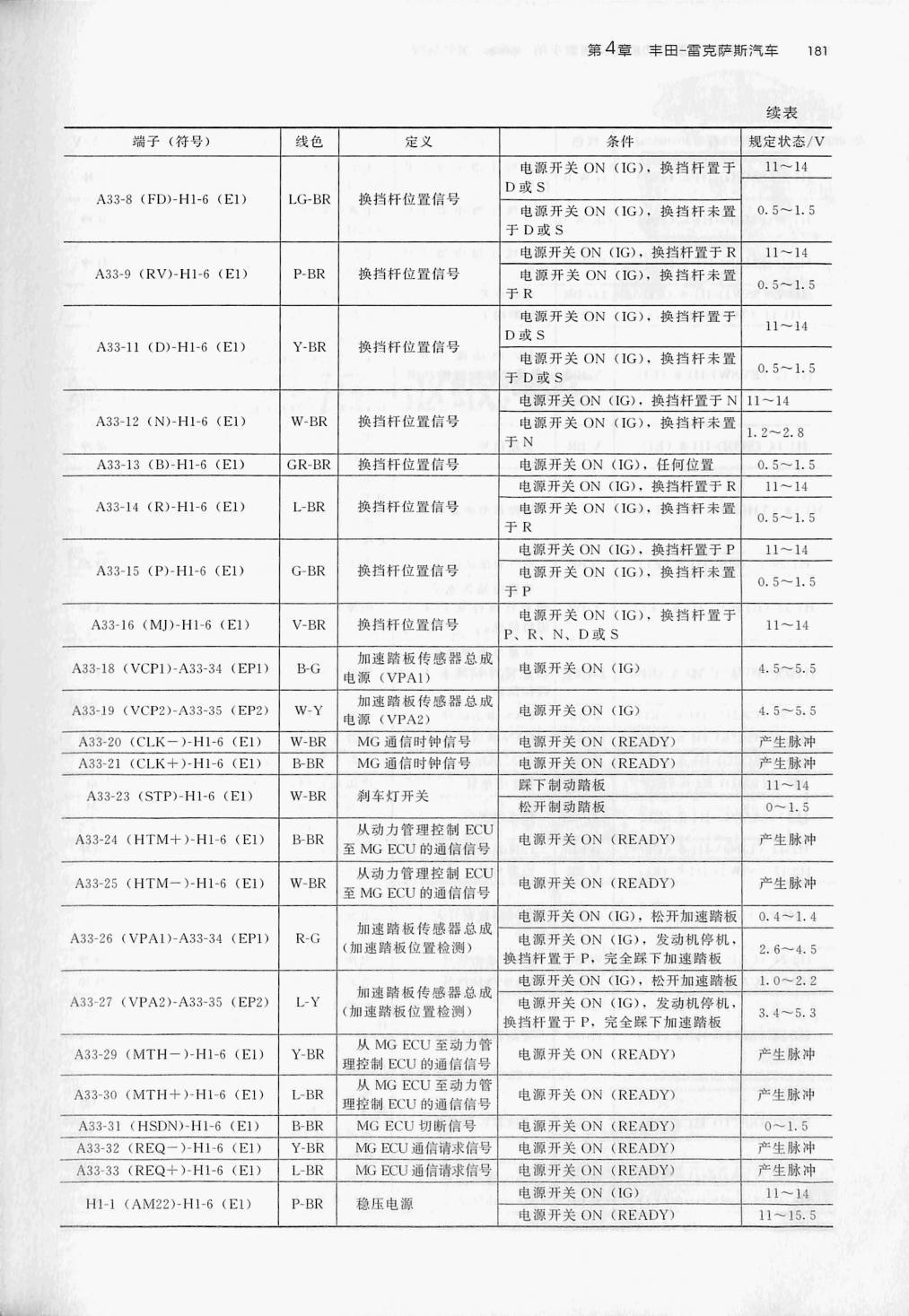

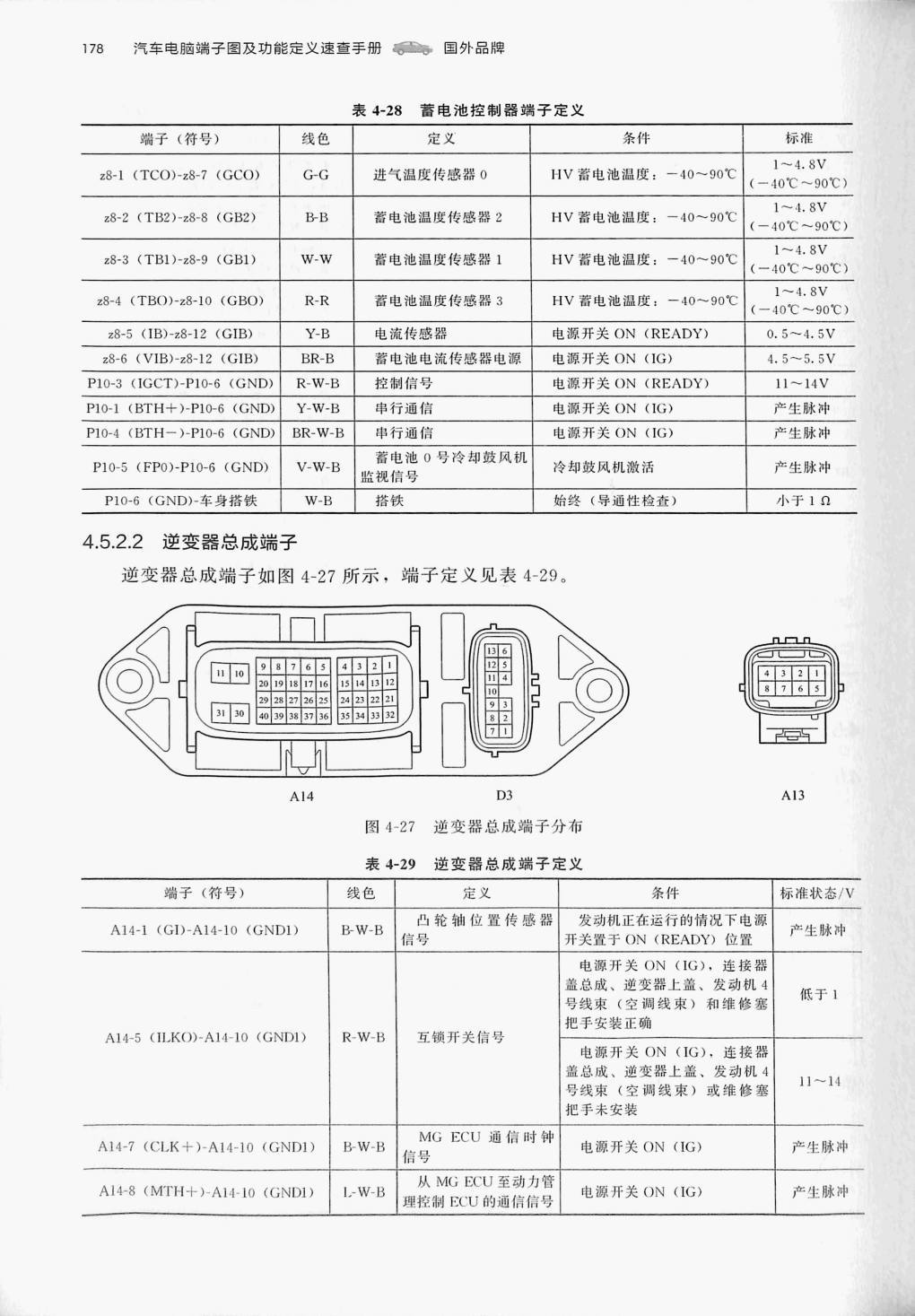

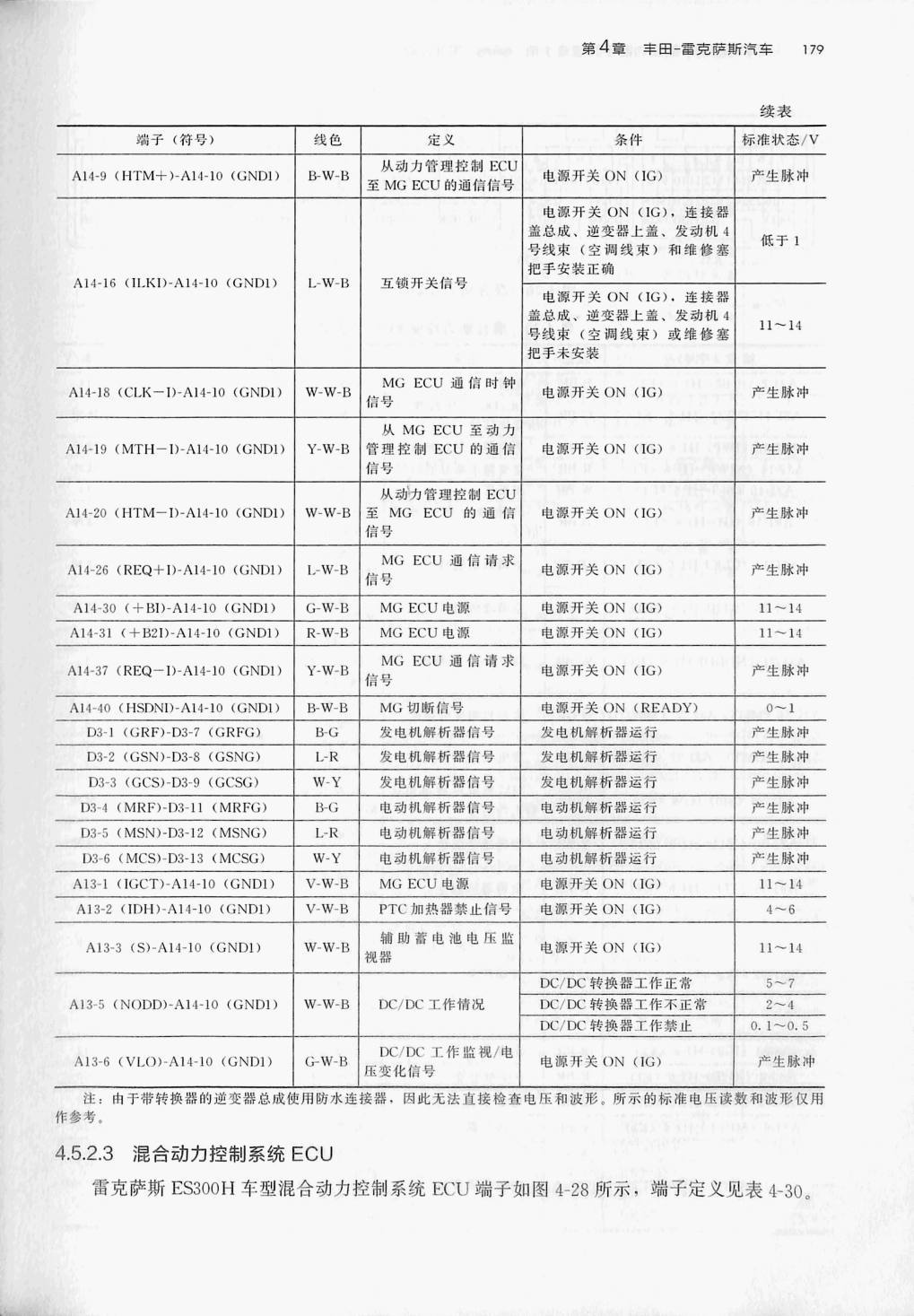

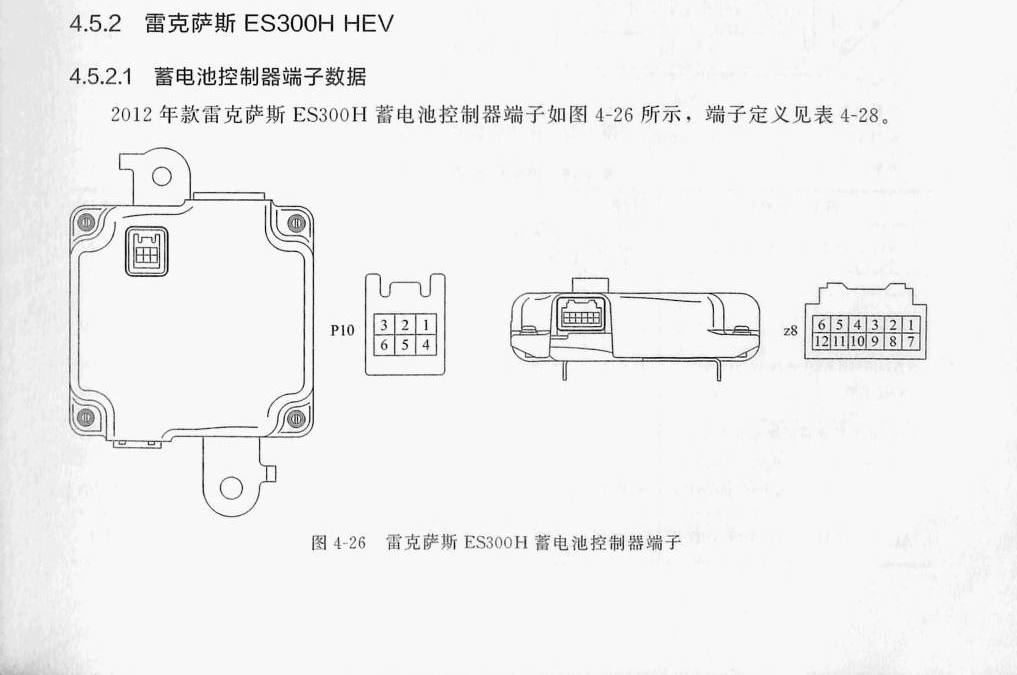

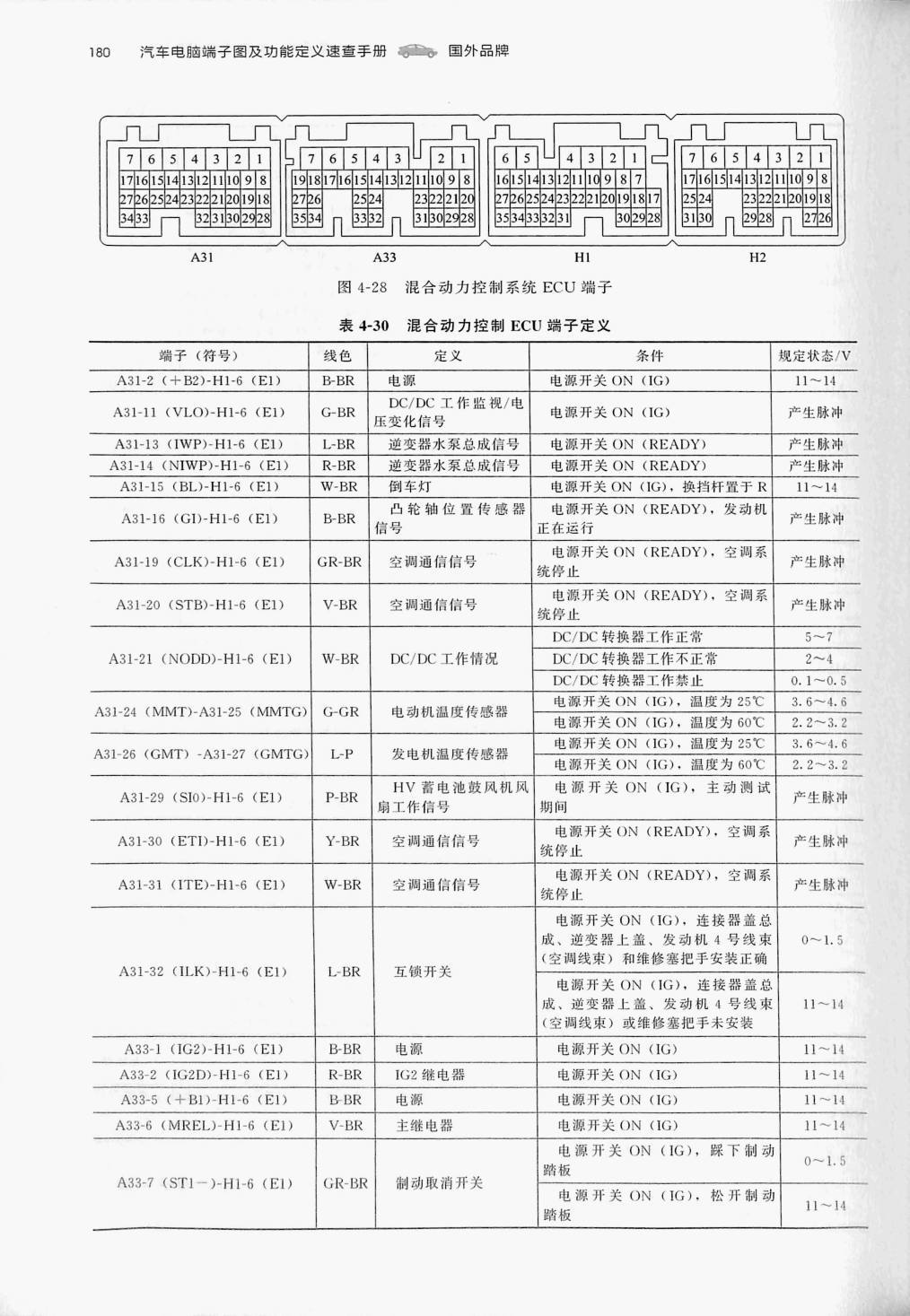

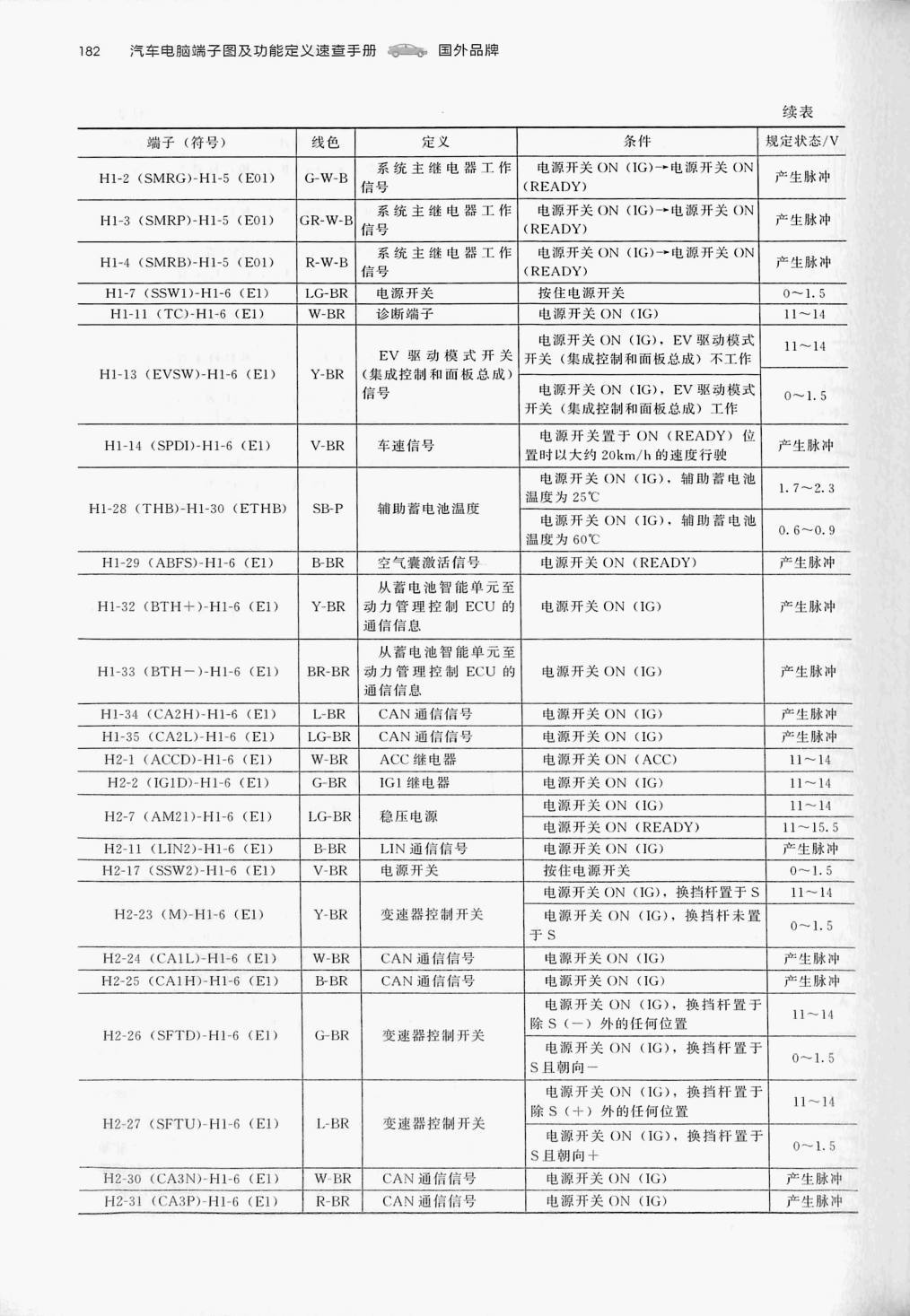

雷克萨斯 ES300H HEV 原始资料第177页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第178页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第179页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第180页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第181页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第182页
雷克萨斯 ES300H HEV端子
雷克萨斯 ES300H HEV 原始资料第183页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
