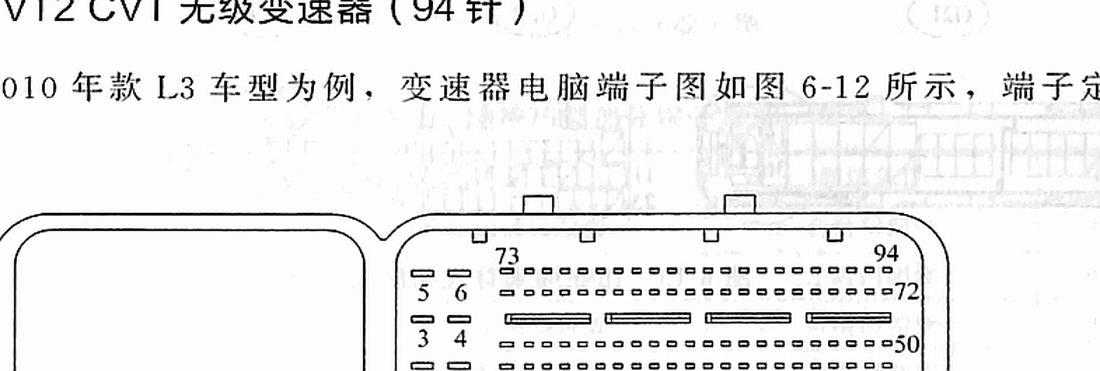

整理比亚迪VT2 CVT无级变速器94针控制单元端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
端子定义整理表
以下内容按原始扫描表图整理，便于站内搜索和手机端快速查看；维修检测仍以原始表图、实车配置和线束颜色为准。

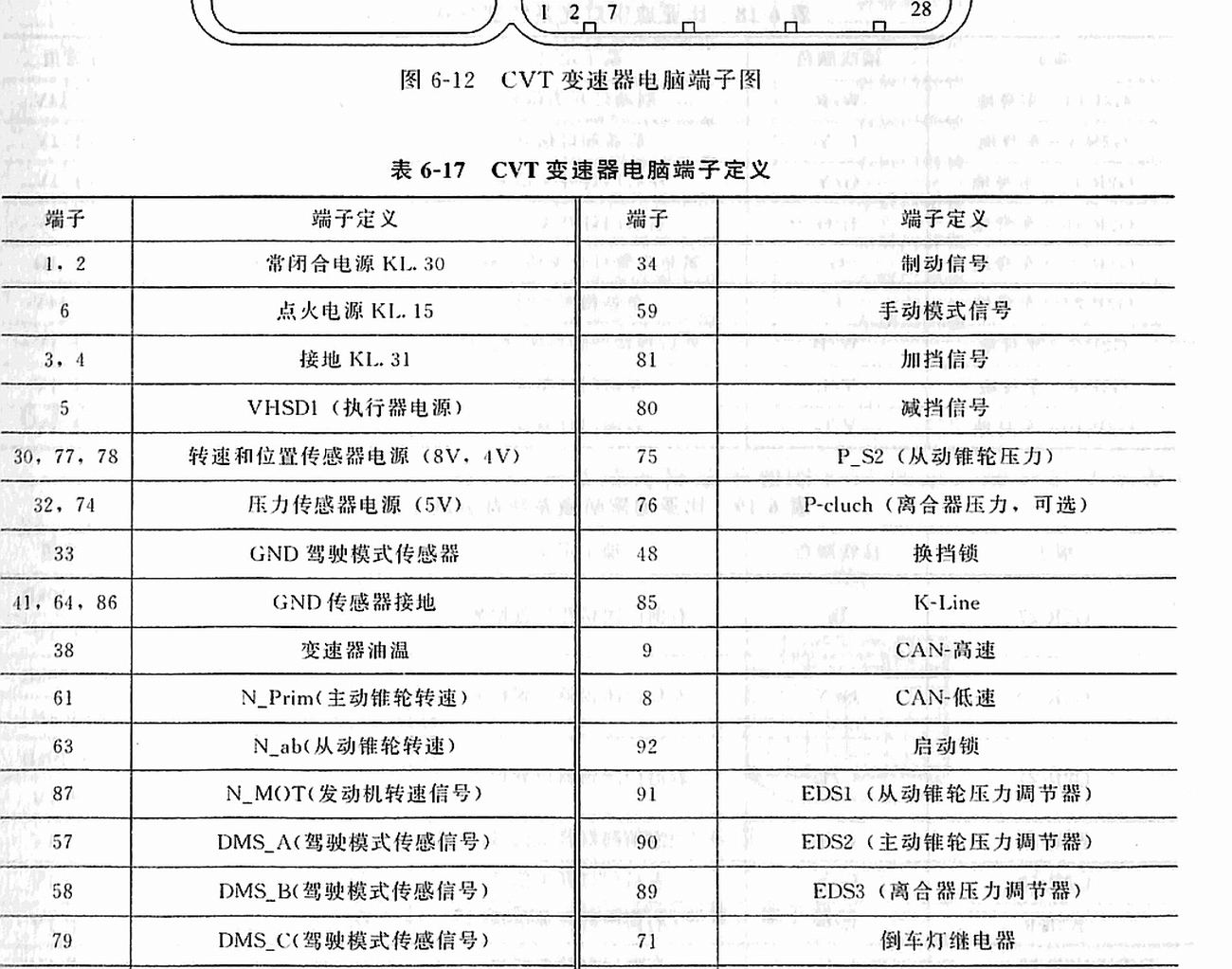

表6-17 CVT 变速器电脑端子定义
| 端子 | 端子定义 / 测试条件 |
|---|---|
| 1,2 | 常闭合电源 KL.30 |
| 34 | 制动信号 |
| 6 | 点火电源 K1.15 |
| 59 | 手动模式信号 |
| 3,4 | 接地 KL.31 |
| 81 | 加挡信号 |
| 5 | VHSDI（执行器电源） |
| 80 | 减挡信号 |
| 30,77,78 | 转速和位置传感器电源（8V,IV） |
| 75 | P_S2（从动锥轮压力） |
| 32,74 | 压力传感器电源（5V） |
| 76 | P-cluch（离合器压力，可选） |
| 33 | GND驾駛模式传感器 |
| 48 | 换挡锁 |
| 41,64,86 | GND传感器接地 |
| 85 | K-Line |
| 38 | 变速器油温 9 CAN-高速 |
| 61 | N_Prim（主动锥轮转速） 8 CAN-低速 |
| 63 | N_ab（从动锥轮转速） |
| 92 | 启动锁 |
| 87 | N_MC）T（发动机转速信号） |
| 91 | EDSI（从动锥轮压力调节器） |
| 57 | DMS_A（驾驶模式传感信号） |
| 90 | EDS2（主动锥轮压力调节器） |
| 58 | DMS_B（驾驶模式传感信号） |
| 89 | EDS3（离合器压力调节器） |
| 79 | DMS_C（驾驶模式传感信号） 71 倒车灯继电器 |
原始端子表核对图
下方为压缩后的原始端子表图，便于核对针脚编号、线色、测试条件和标准值。
说明：扫描资料中未列出的端子号保持空缺；涉及防盗、动力总成 CAN、传感器地、电源地和执行器输出时，应以原车配置和实测结果为准。
