一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图
下方为原始资料图，共 27 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

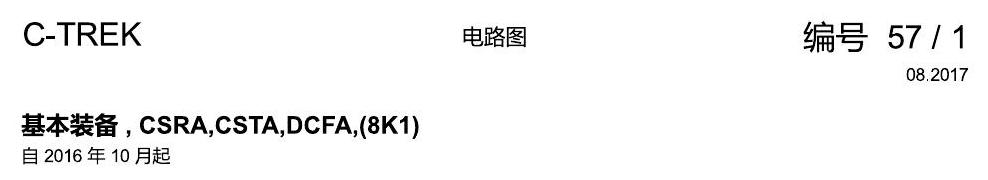

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第1页

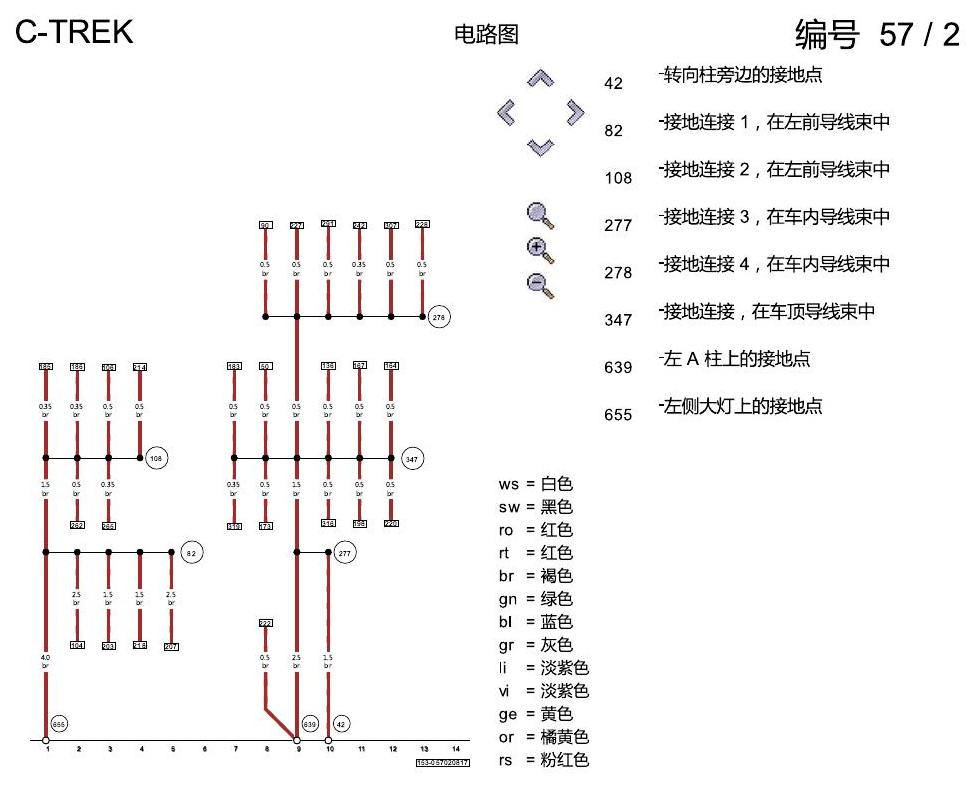

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第2页

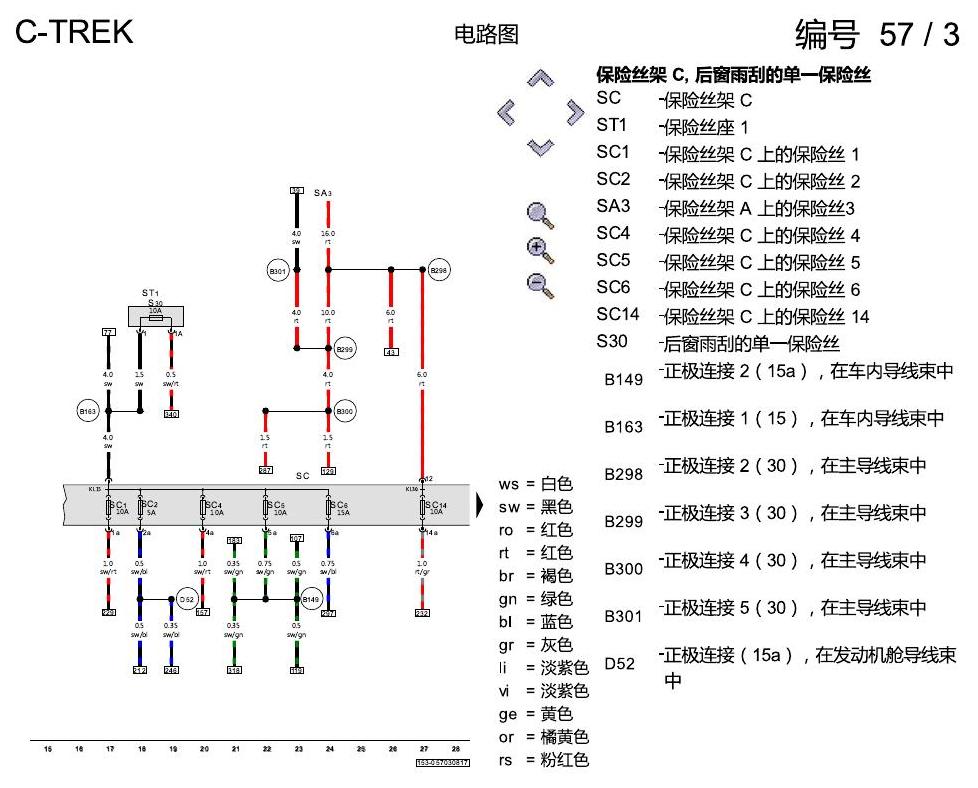

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第3页

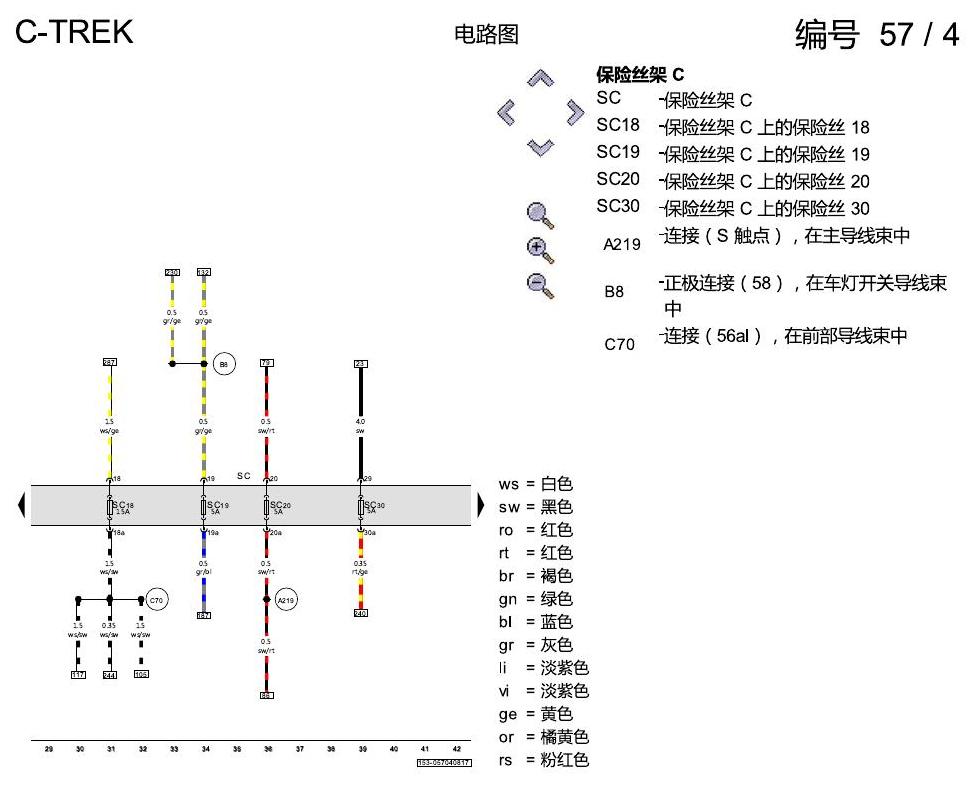

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第4页

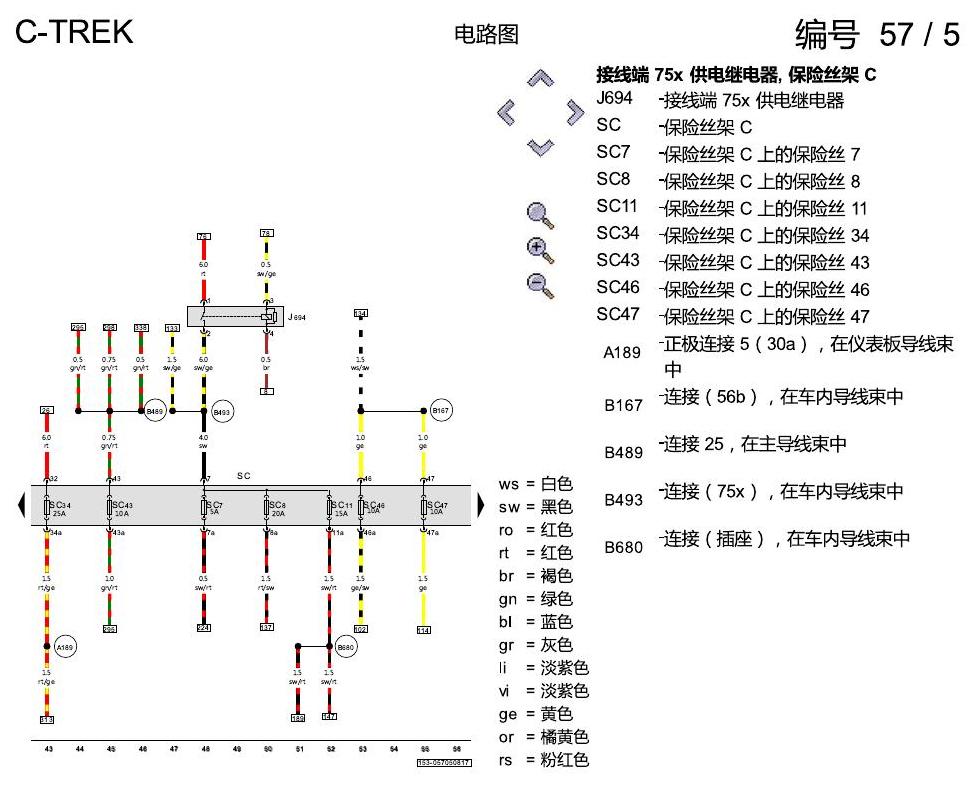

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第5页

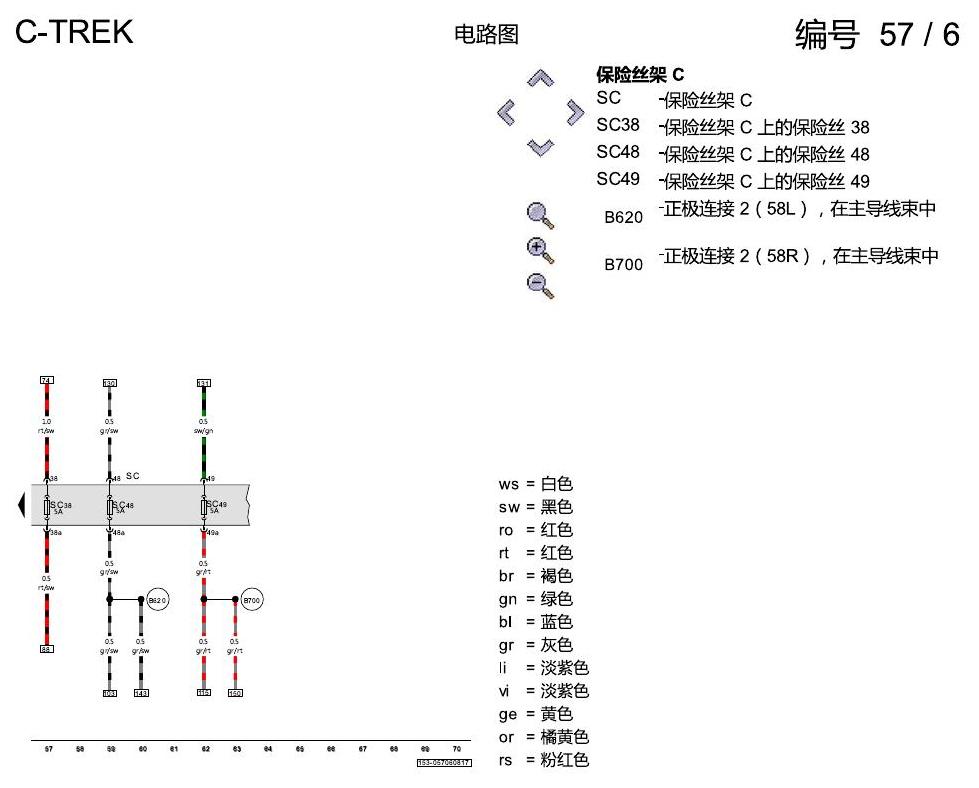

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第6页

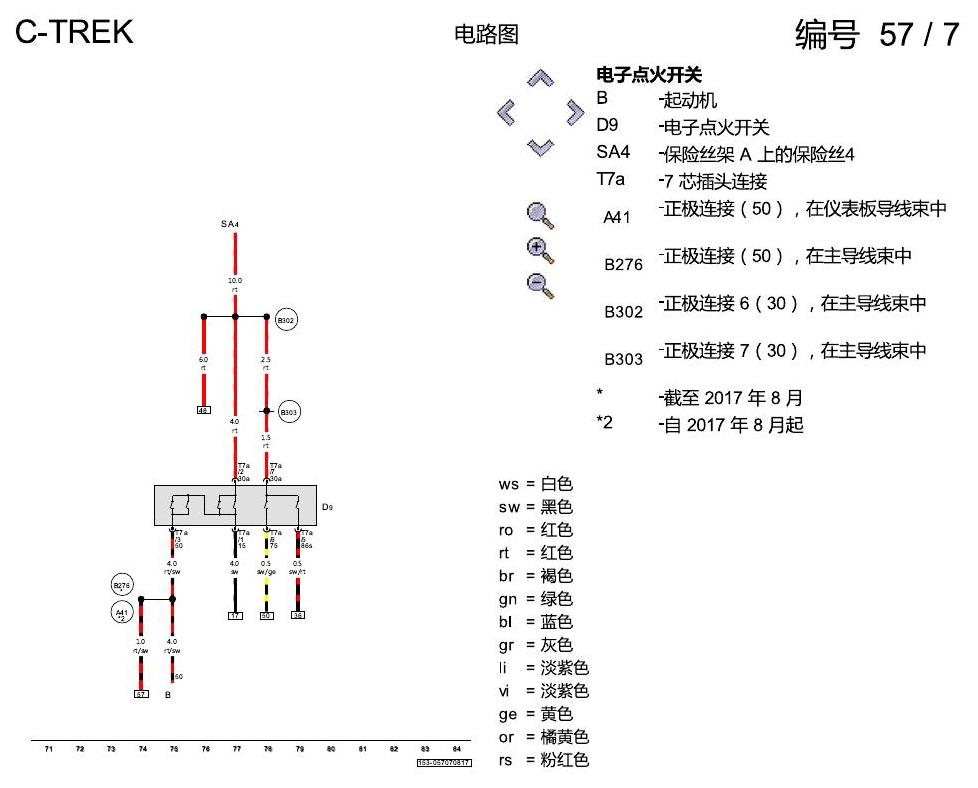

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第7页

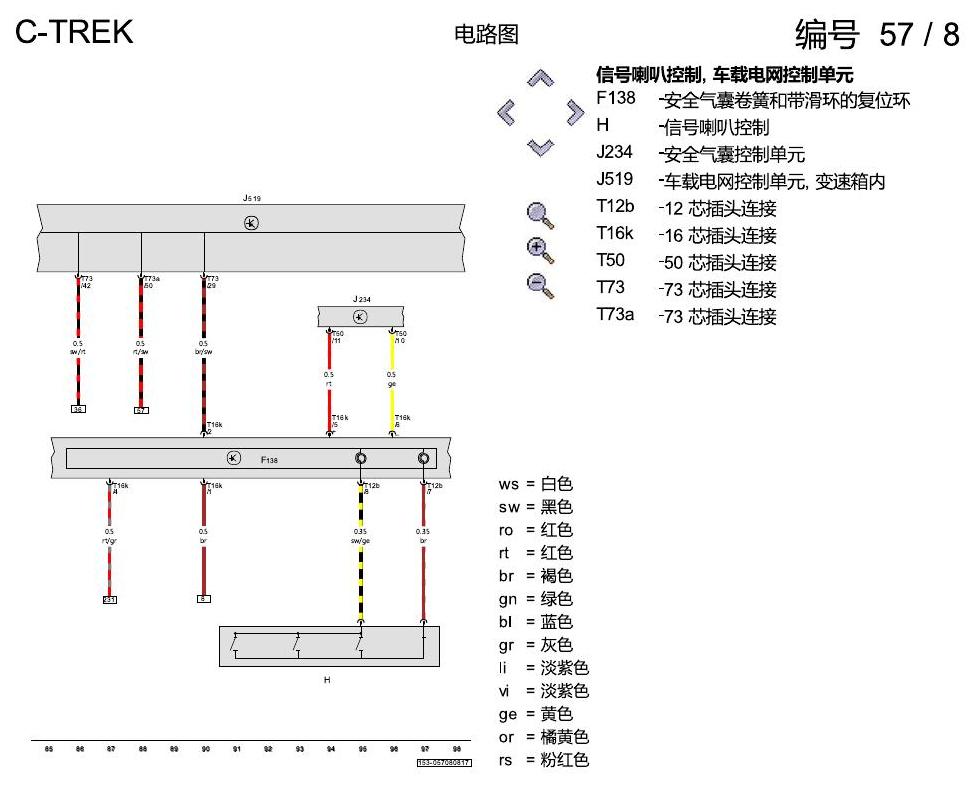

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第8页

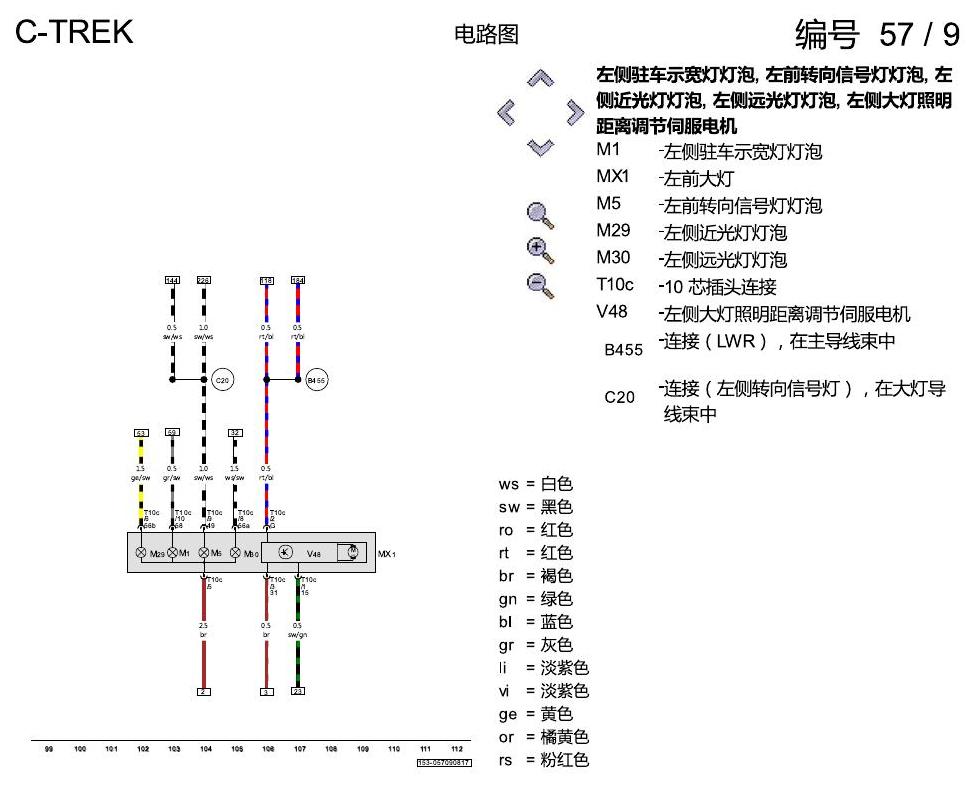

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第9页

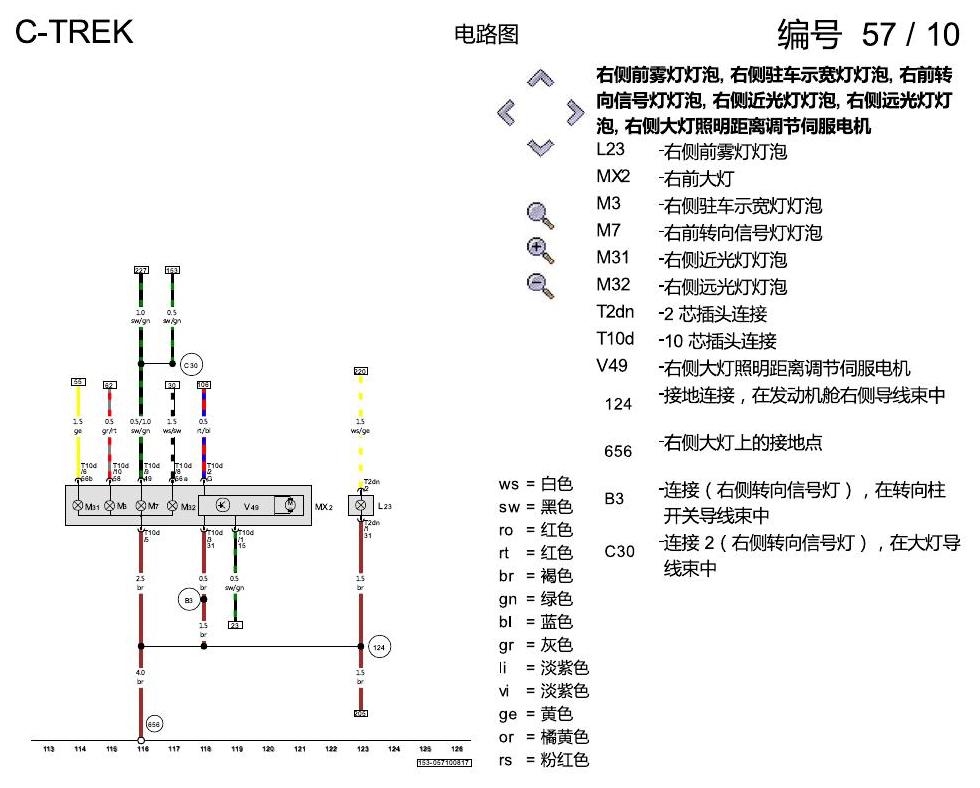

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第10页

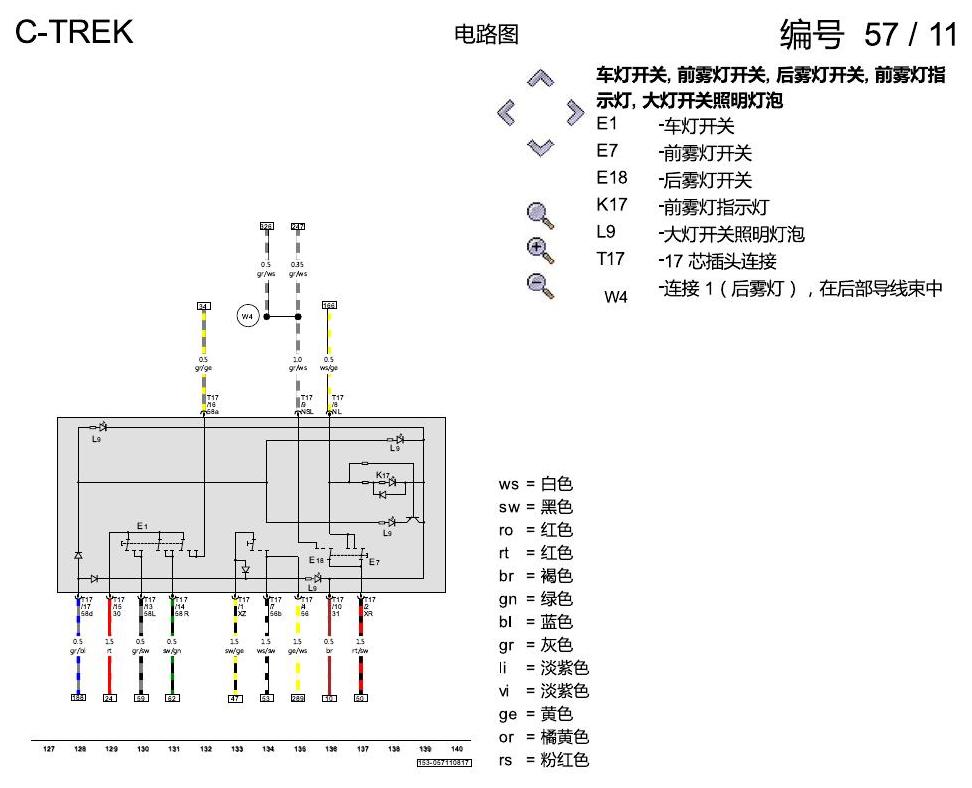

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第11页

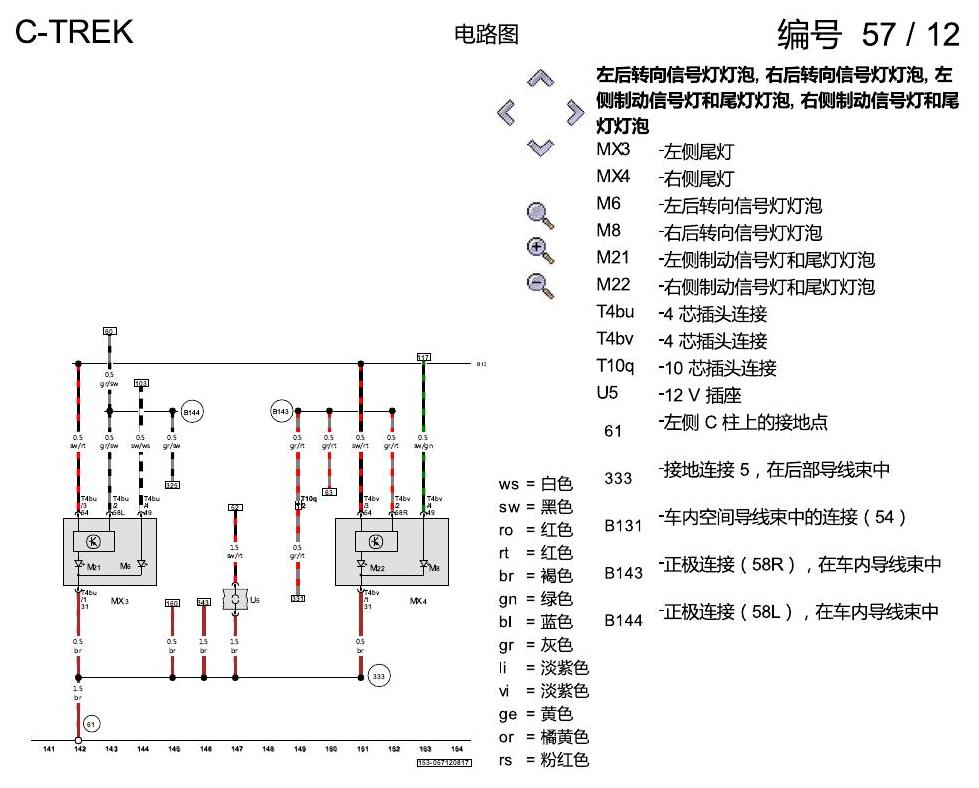

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第12页

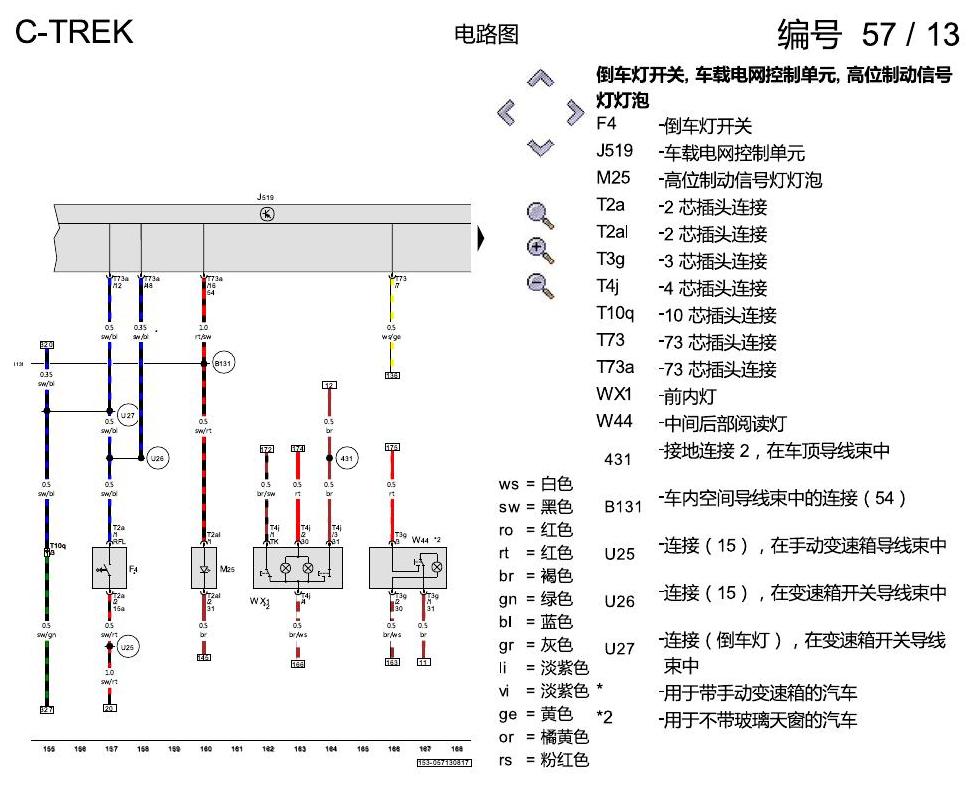

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第13页

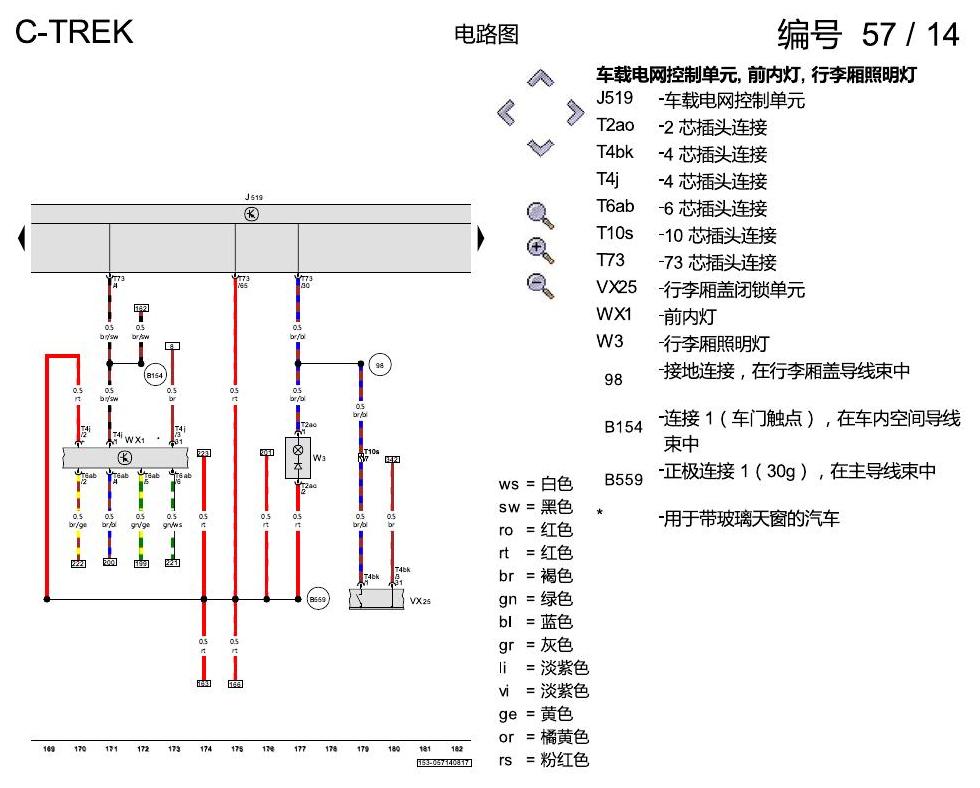

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第14页

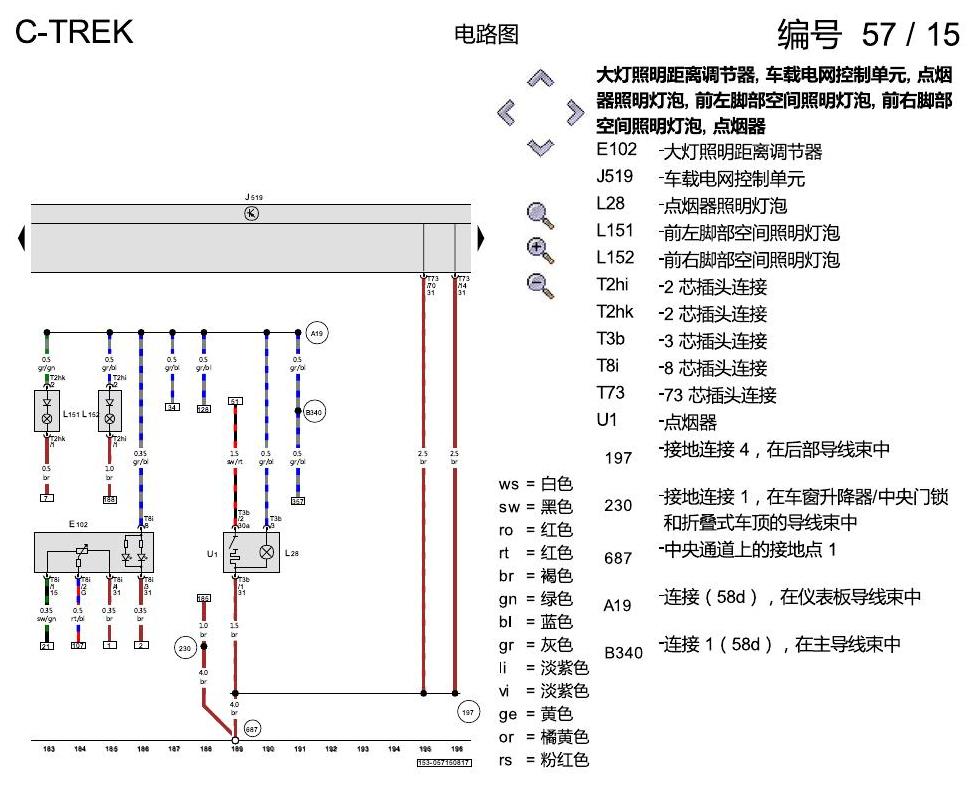

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第15页

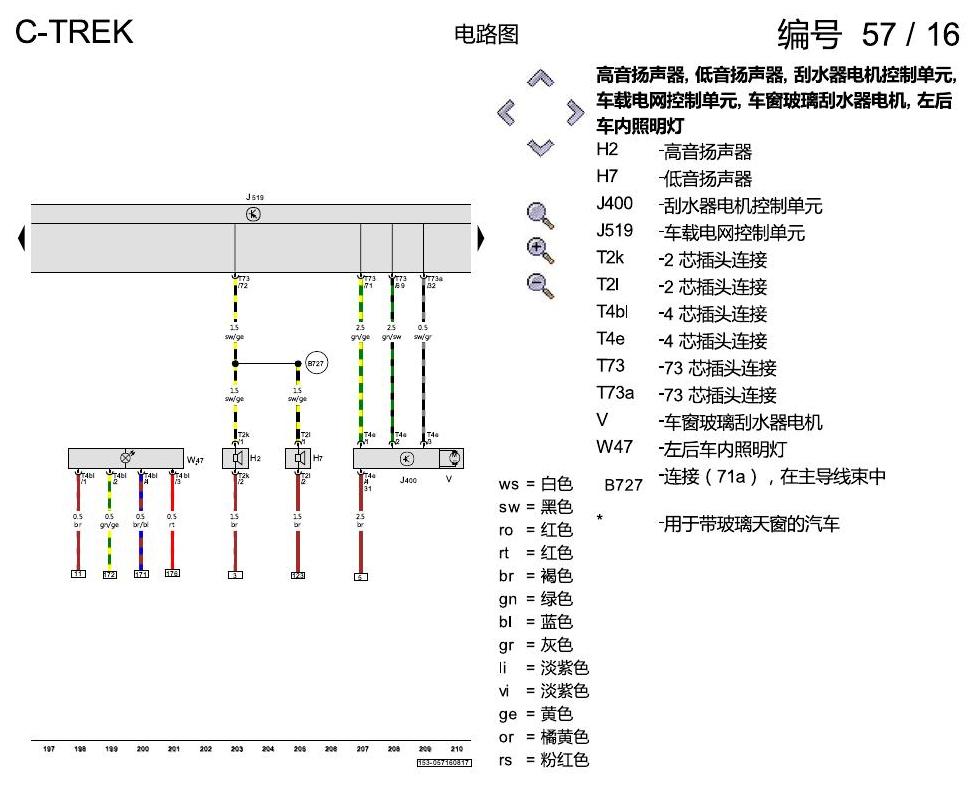

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第16页

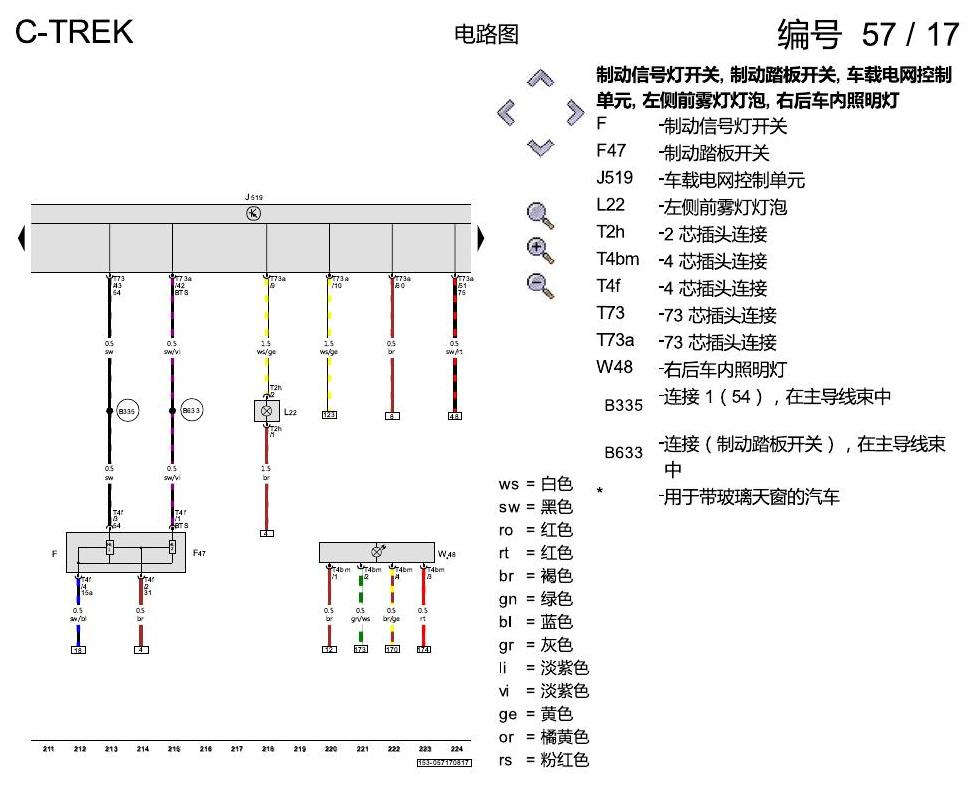

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第17页

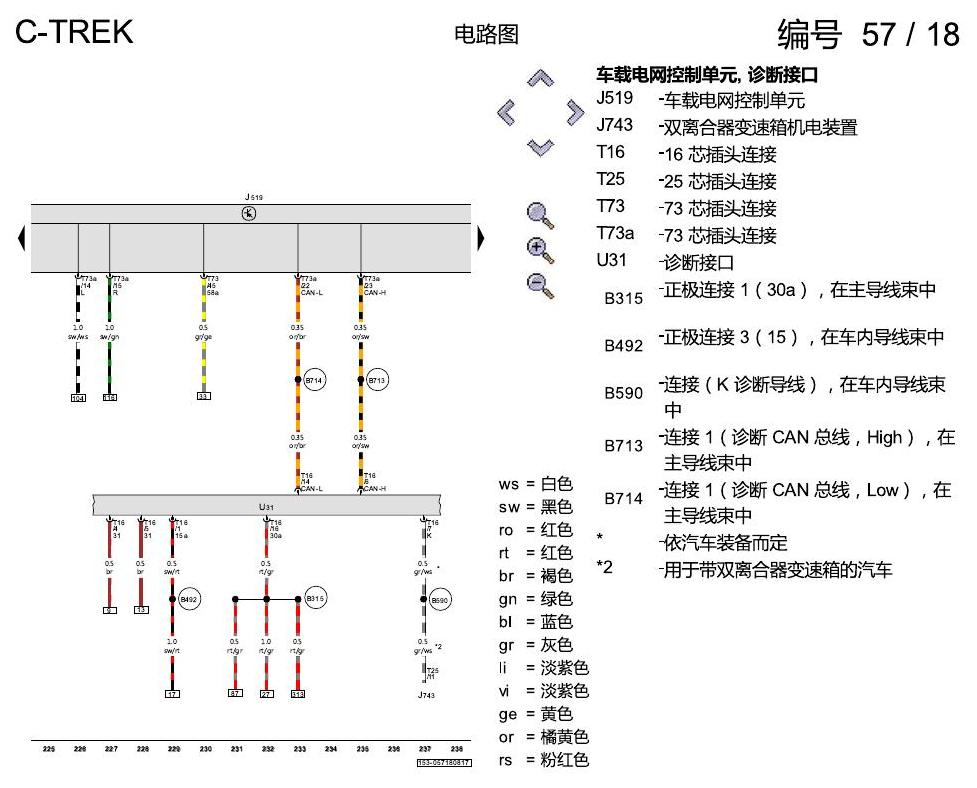

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第18页

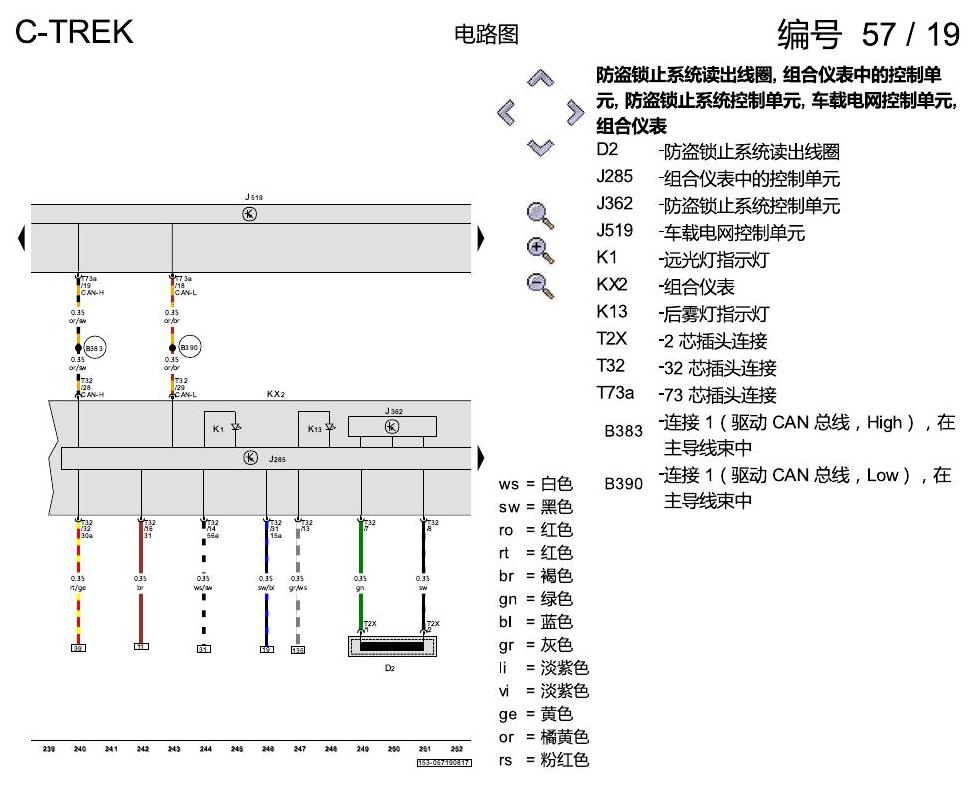

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第19页

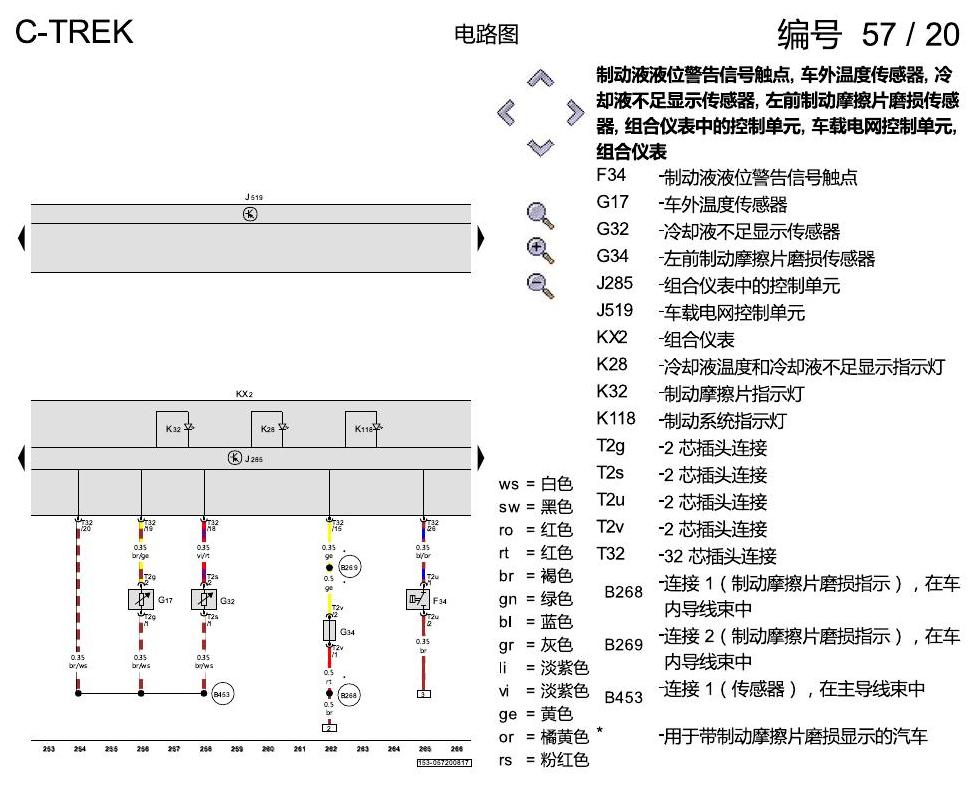

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第20页

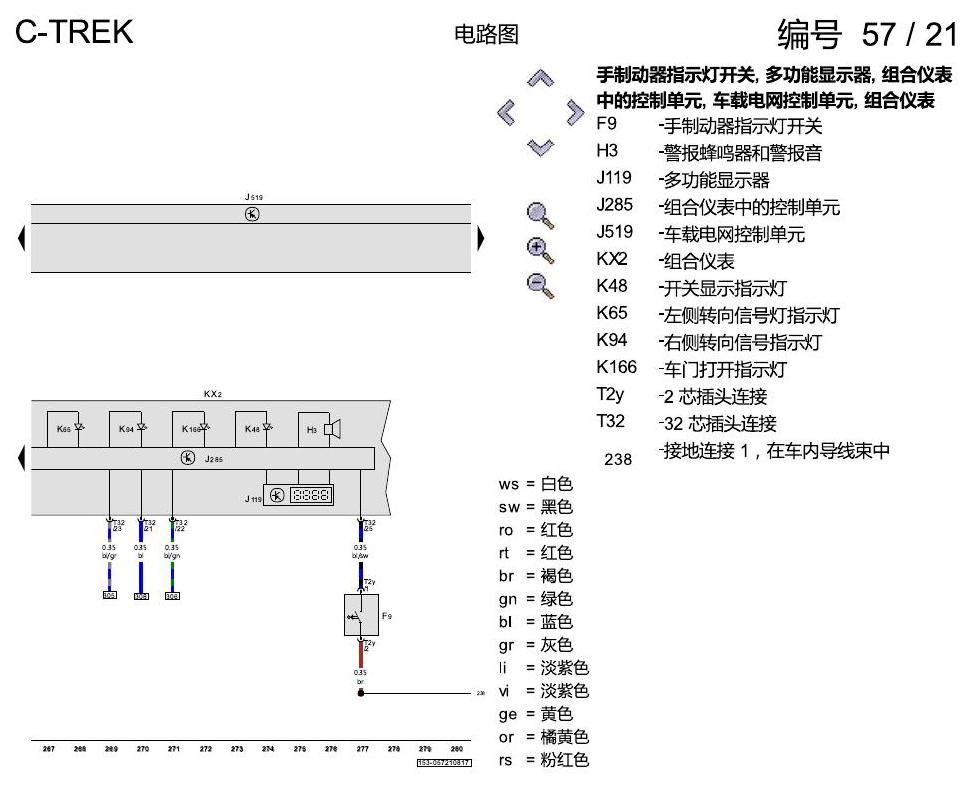

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第21页

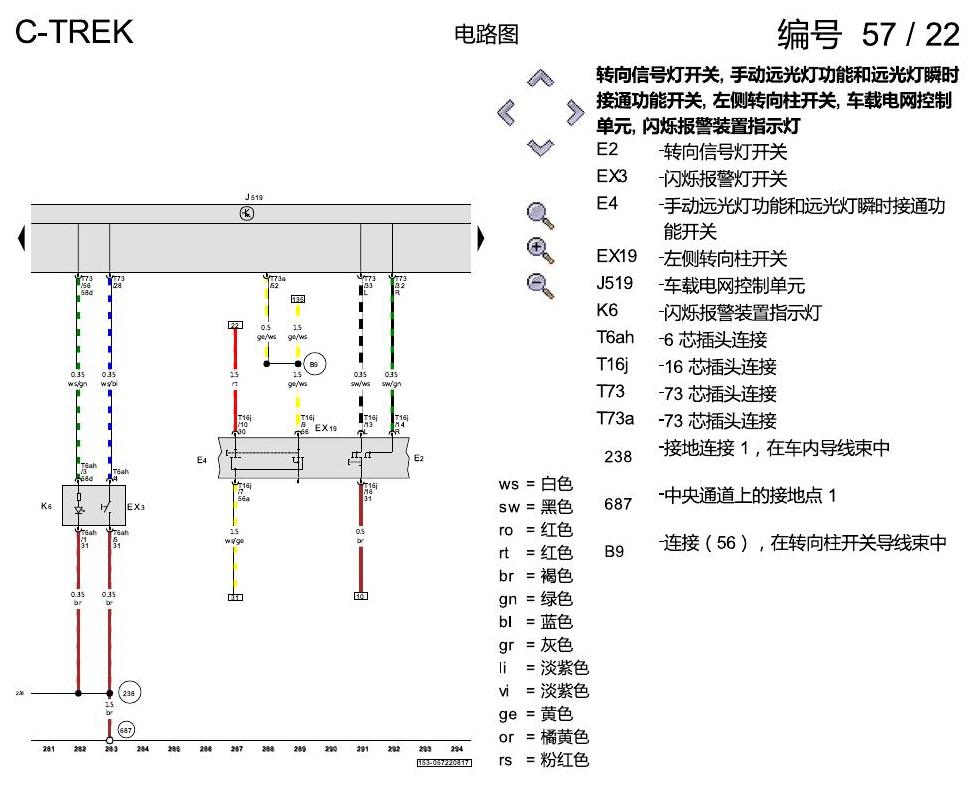

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第22页

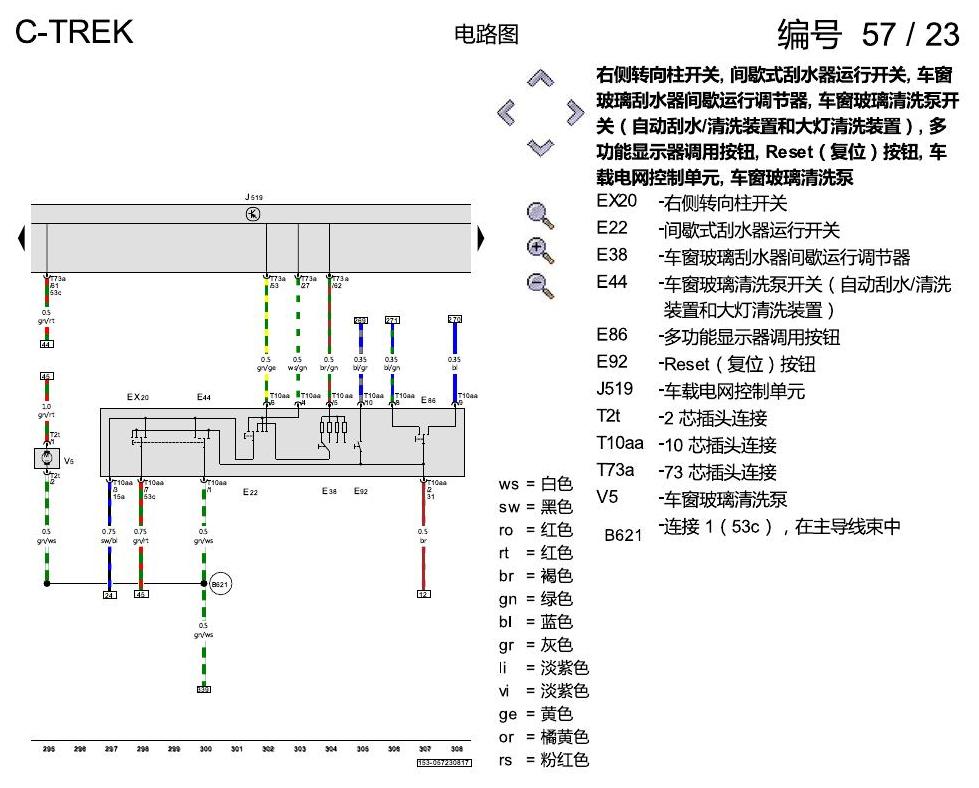

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第23页

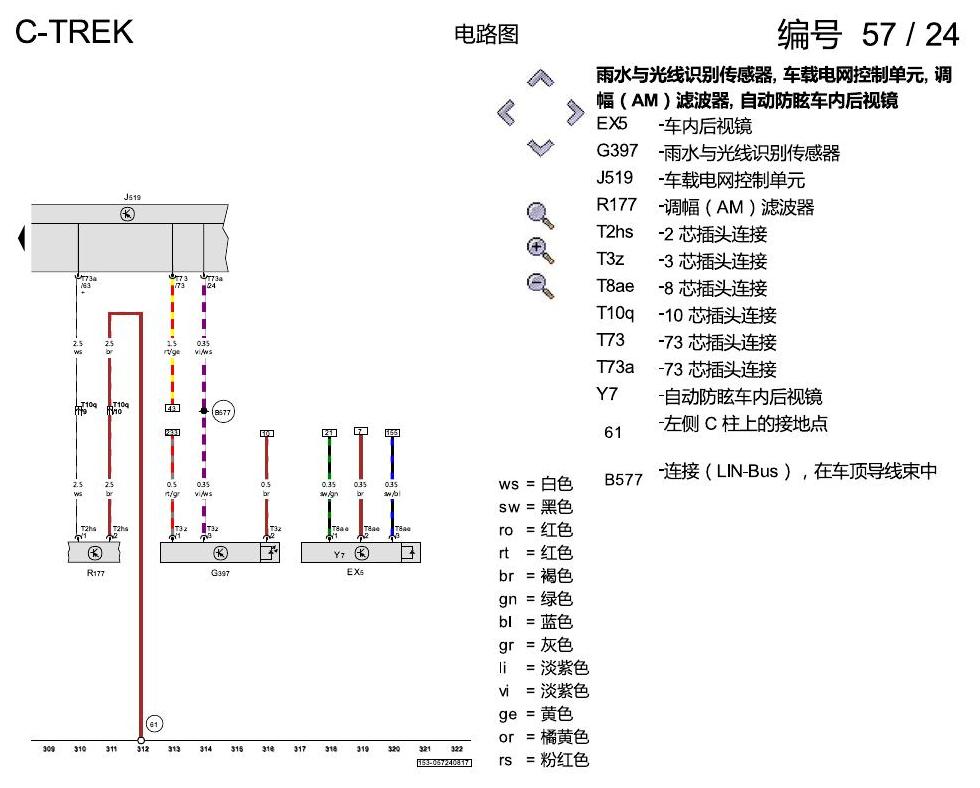

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第24页

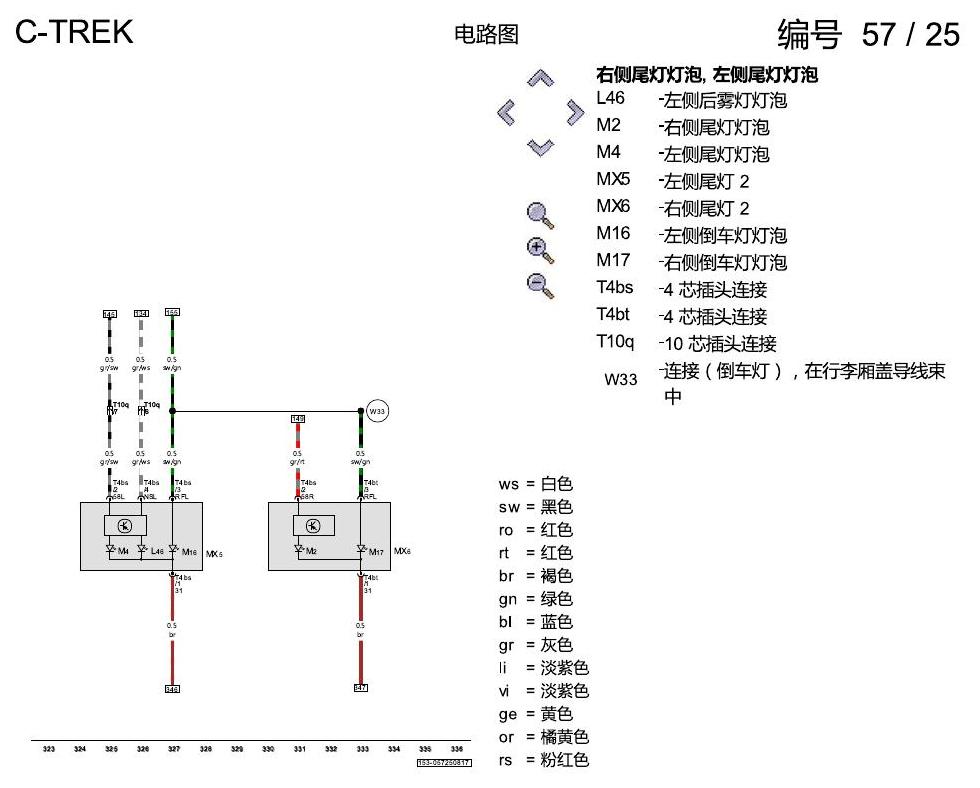

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第25页

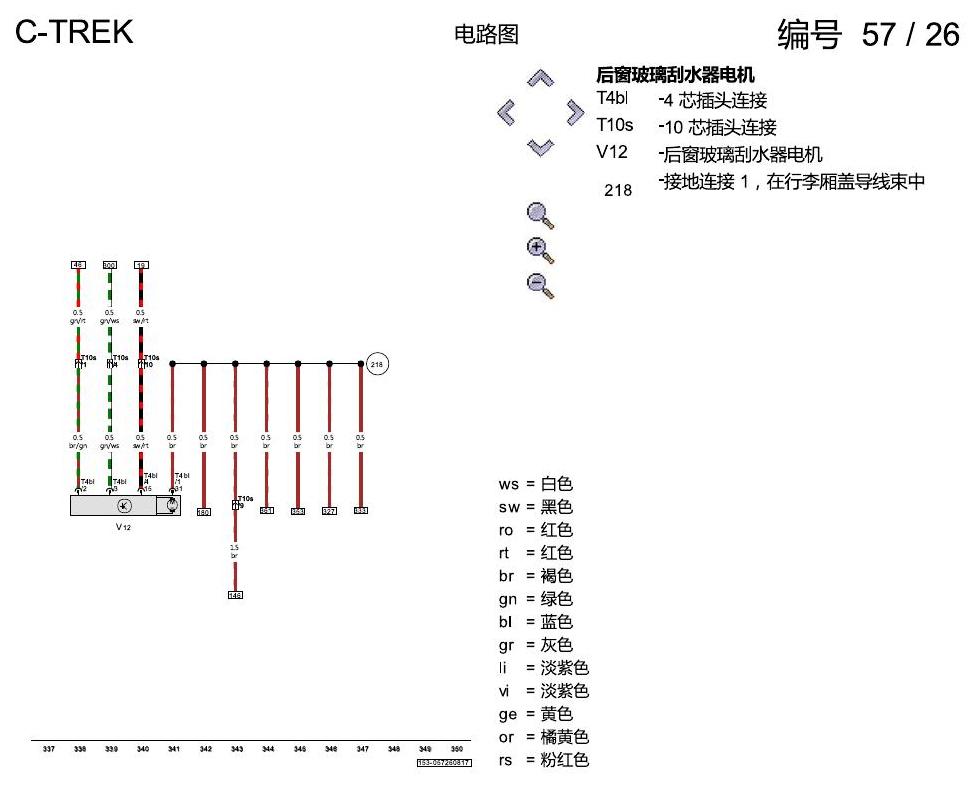

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第26页

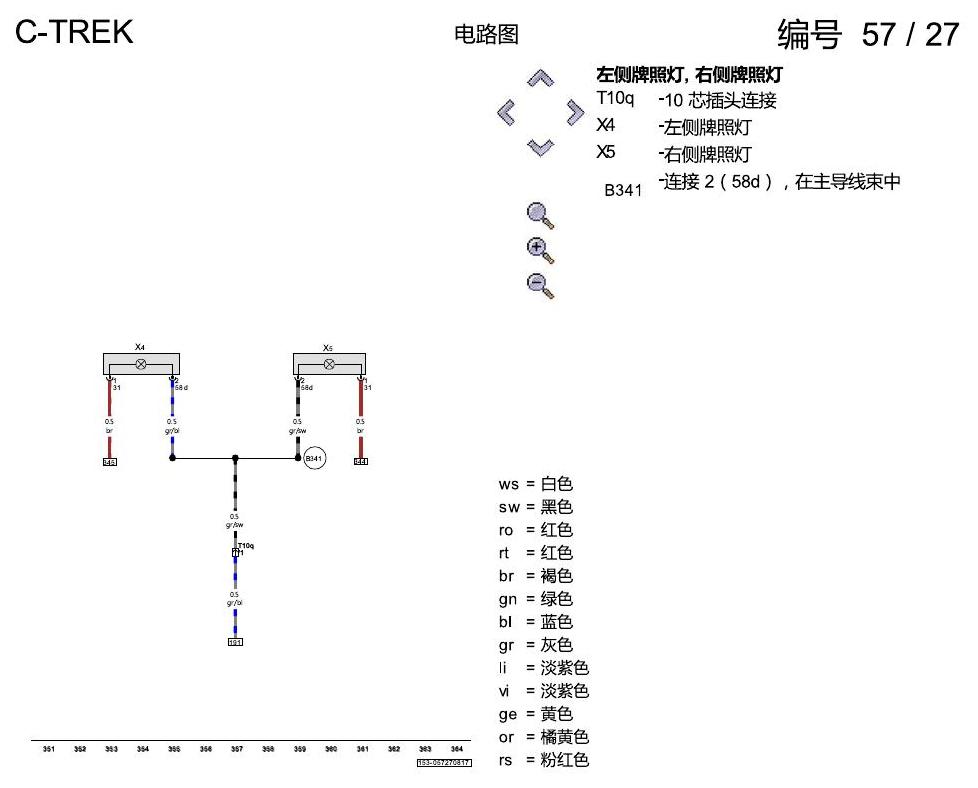

一汽大众宝来1.5 pq25 基本装备 , CSRA,CSTA,DCFA,(8K1) 电路图 原始资料第27页
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
