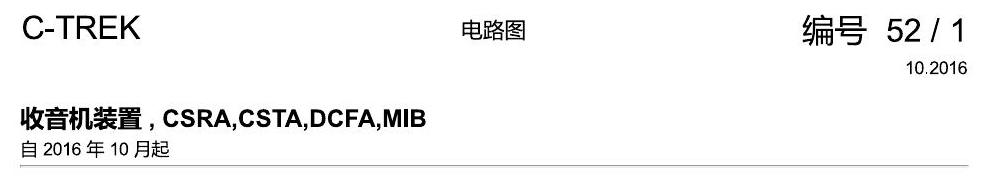

一汽大众宝来1.5 pq25 收音机装置 , CSRA,CSTA,DCFA,MIB 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

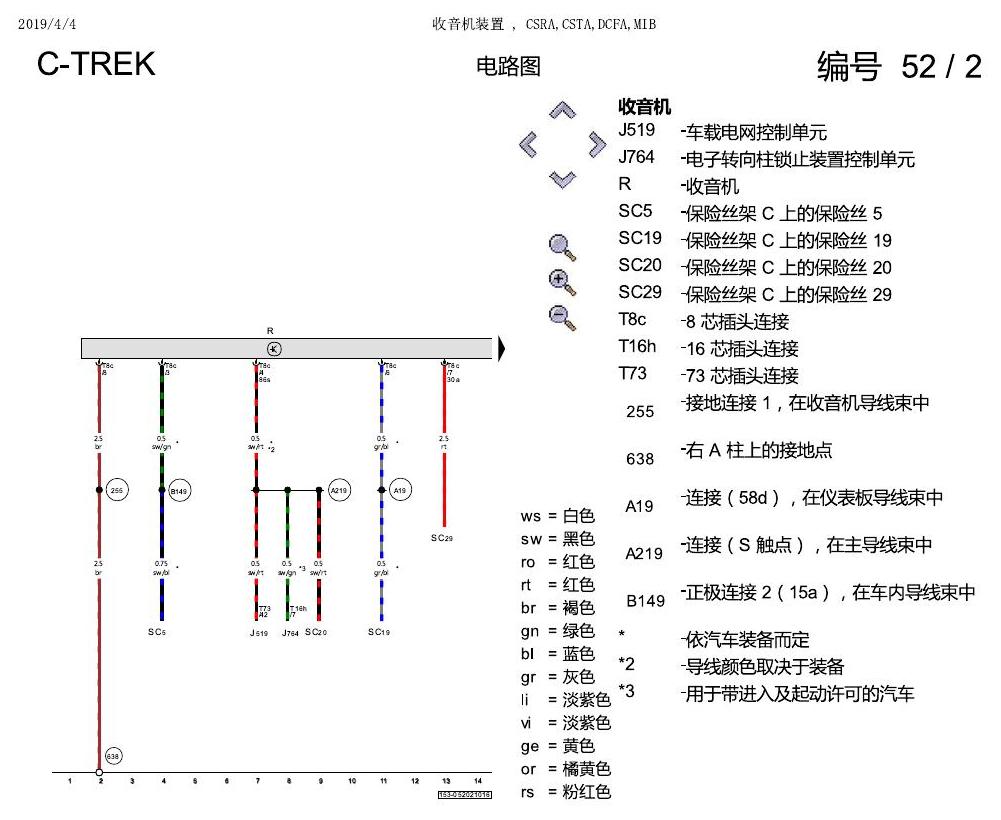

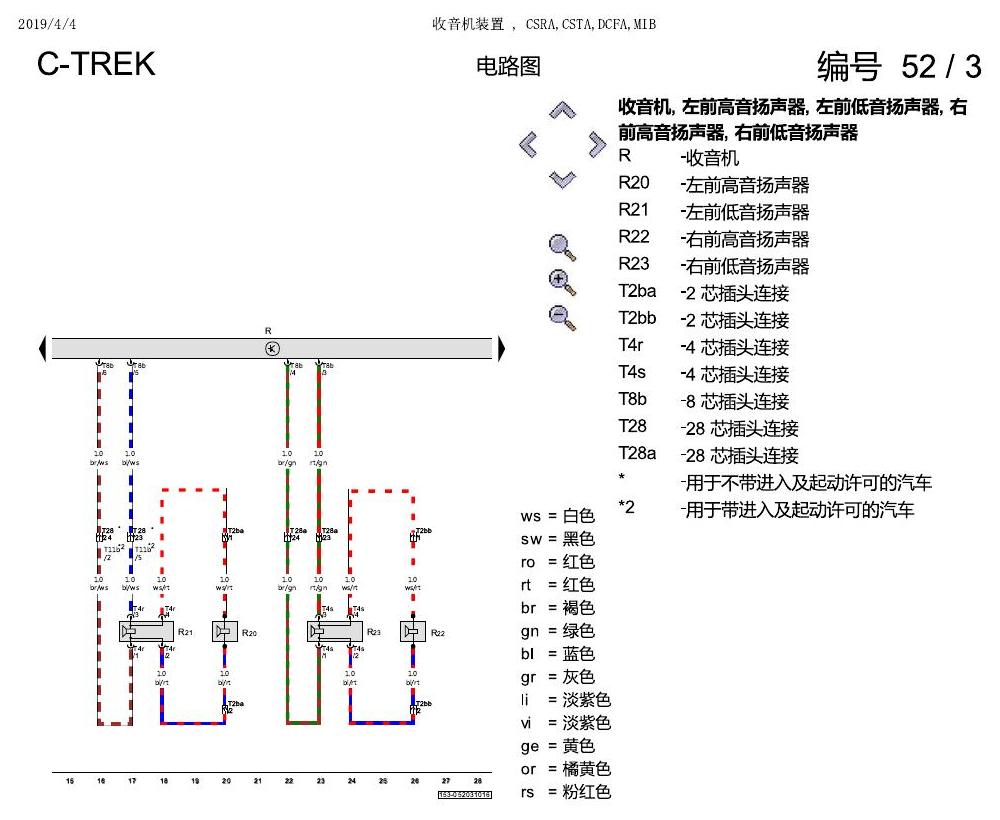

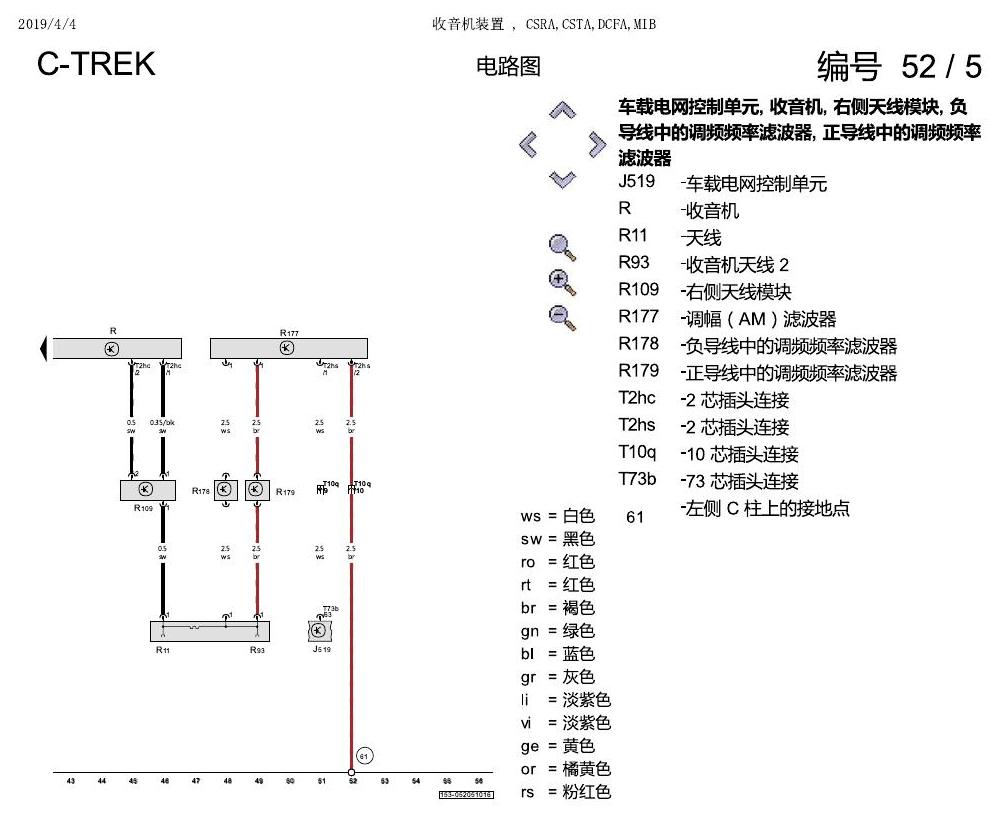

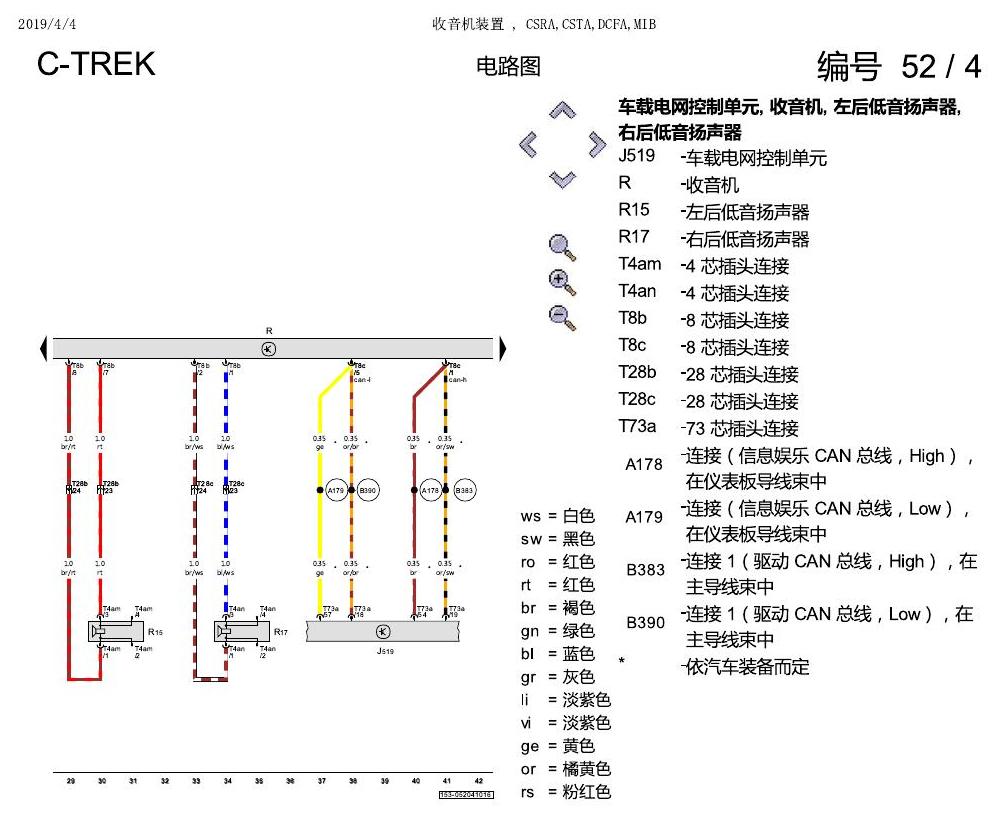

下方为原始资料图，共 5 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q8 电路图 机电式后桥转向系, (0N5), 自 2018 年 6 月起 电路图
奥迪Q8 电路图 机电式后桥转向系, (0N5), 自 2018 年 6 月起 电路图资料。
2024+ 特斯拉 Model 3 电气结构识读：低压、高压与连接器保护
区分低压与高压系统、静电防护与高压绝缘防护；撤下将低压锂离子电池与酸液描述混用的存放充电说明。
斯柯达柯珞克 接地 电路图
斯柯达柯珞克 接地 电路图资料。
奥迪A5 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图
奥迪A5 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图资料。
一汽大众CC MQB LED大灯 电路图
一汽大众CC MQB LED大灯 电路图资料。
一汽大众3321 探岳 ABS 电路图
一汽大众3321 探岳 ABS 电路图资料。
