上海大众新帕MQB 电动滑动天窗 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

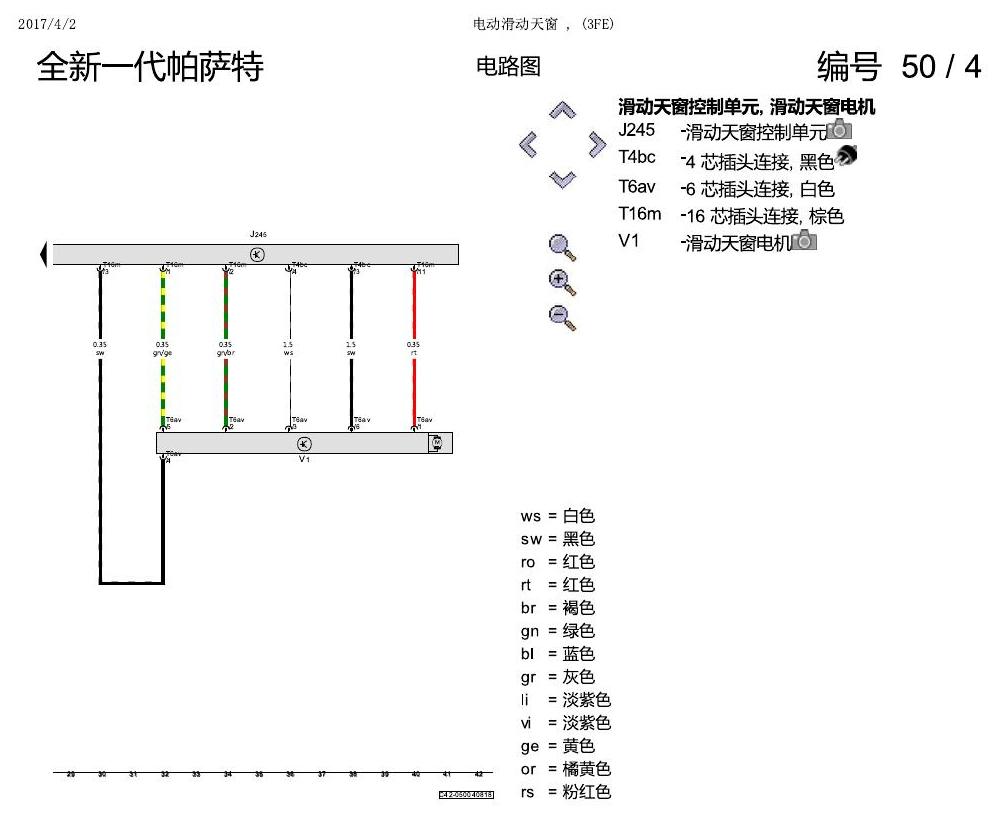

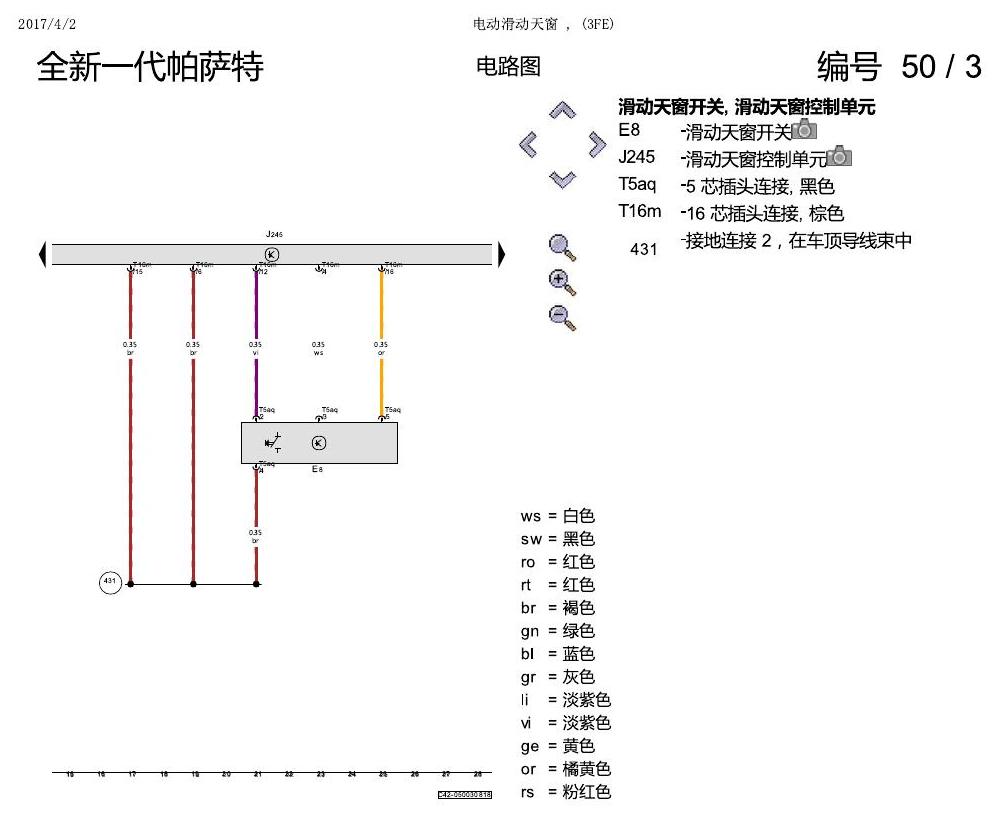

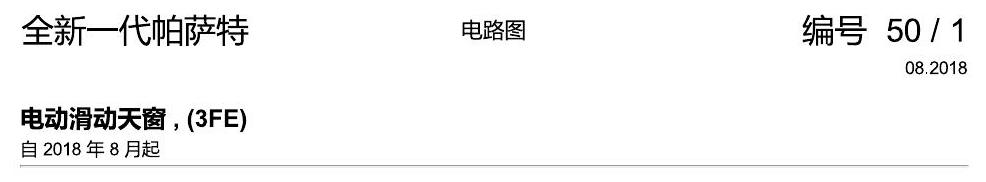

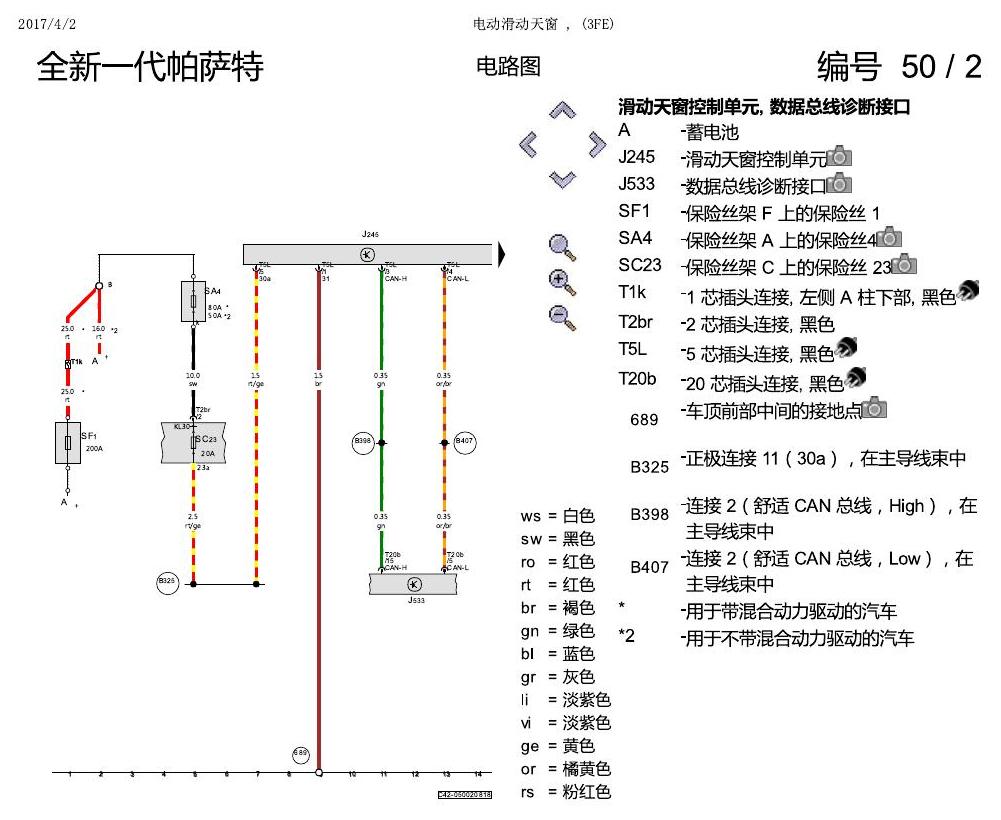

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众迈腾 B8 基本装备 电路图
一汽大众迈腾 B8 基本装备 电路图资料。
一汽大众宝来MQB 1.5 PDC 电路图
一汽大众宝来MQB 1.5 PDC 电路图资料。
奥迪A6 C8 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图
奥迪A6 C8 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图资料。
奥迪A8 D5 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图
奥迪A8 D5 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。
一汽大众速腾 MQB 左后车门 电路图
一汽大众速腾 MQB 左后车门 电路图资料。
斯柯达柯珞克 汽车前部的控制单元 电路图
斯柯达柯珞克 汽车前部的控制单元 电路图资料。
