斯柯达野帝 驱动系统 CAN 总线联网,便捷系统和信息娱乐系统 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
4751
文章
1
粉丝
电路速查评论1阅读模式
摘要斯柯达野帝 驱动系统 CAN 总线联网,便捷系统和信息娱乐系统 电路图资料。

斯柯达野帝 驱动系统 CAN 总线联网,便捷系统和信息娱乐系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

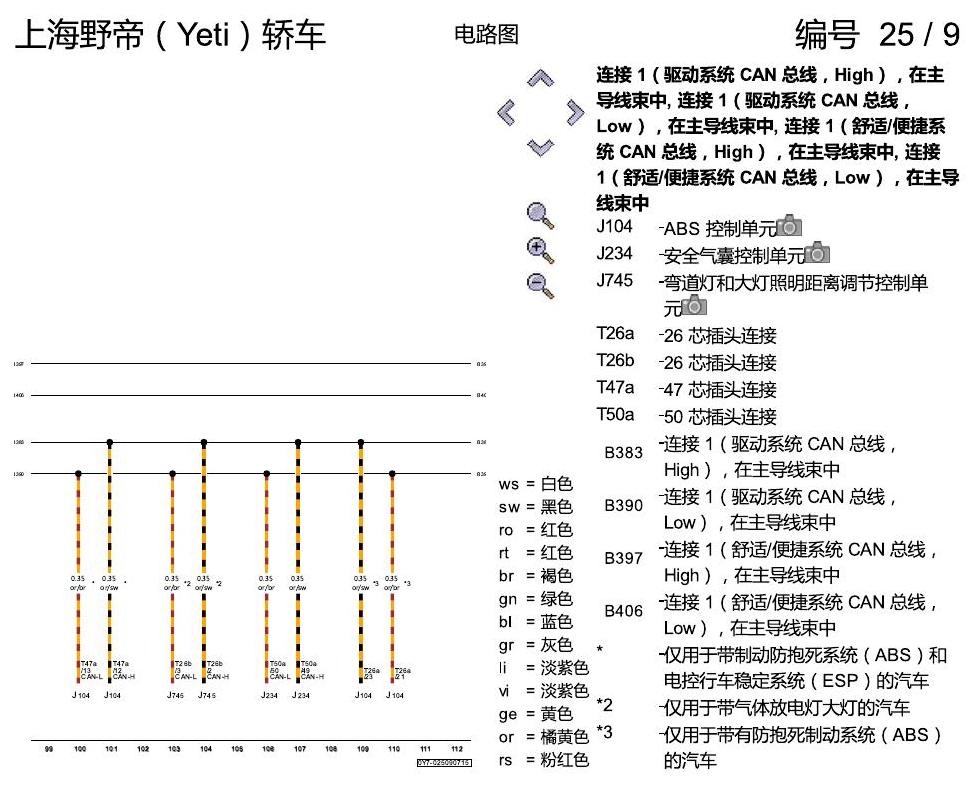

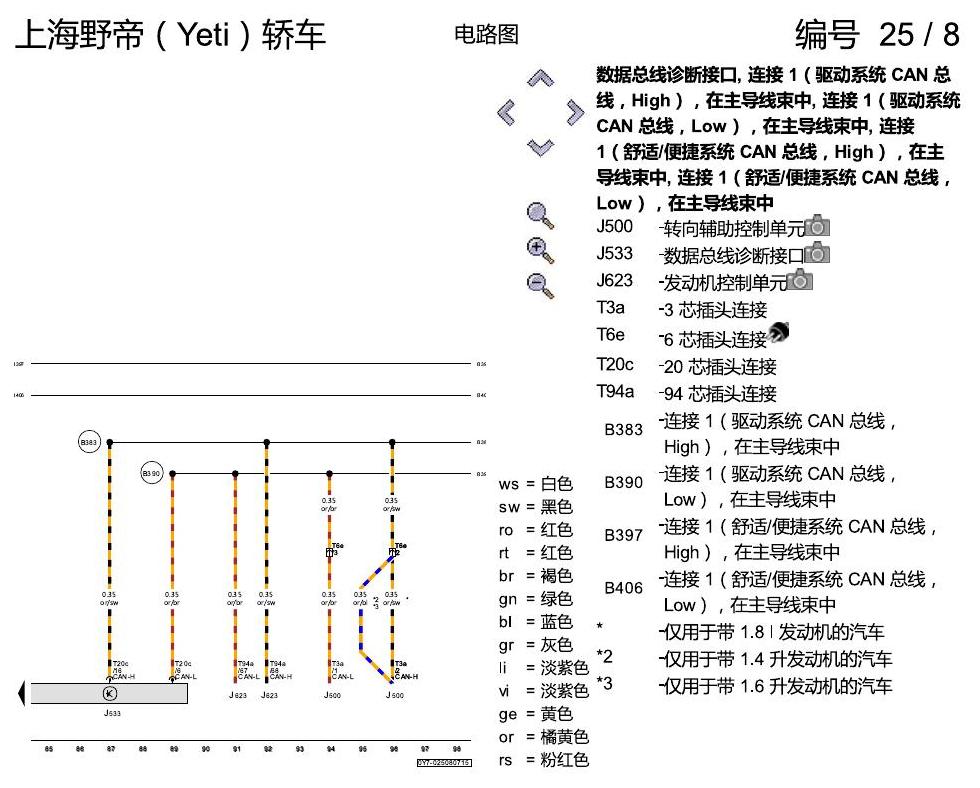

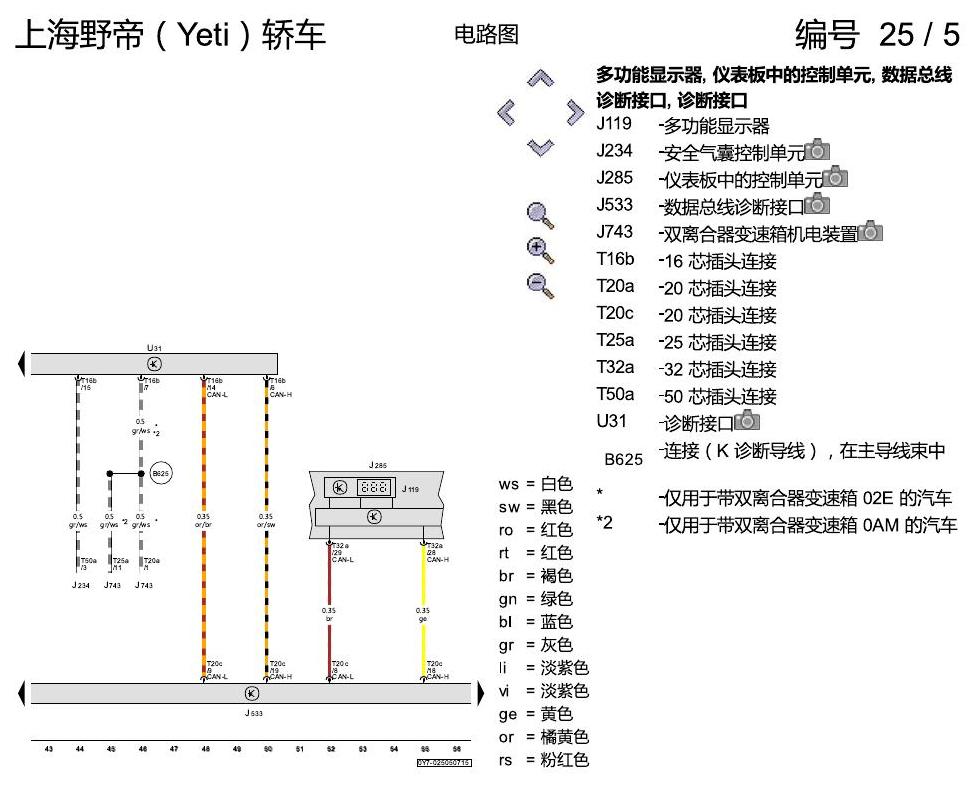

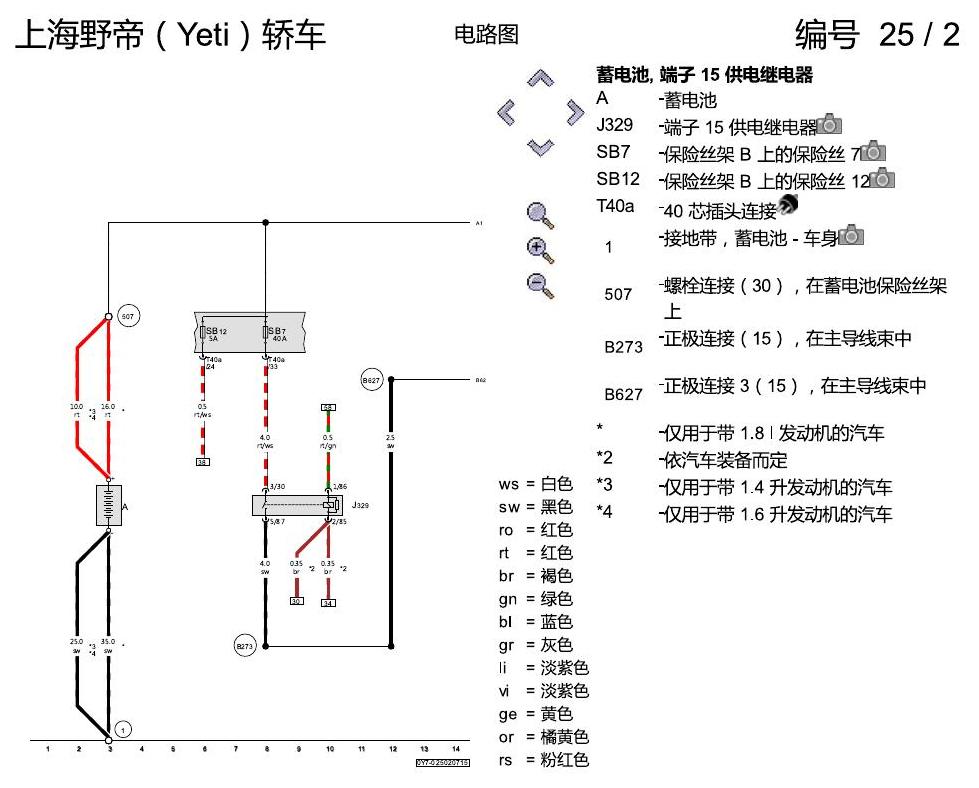

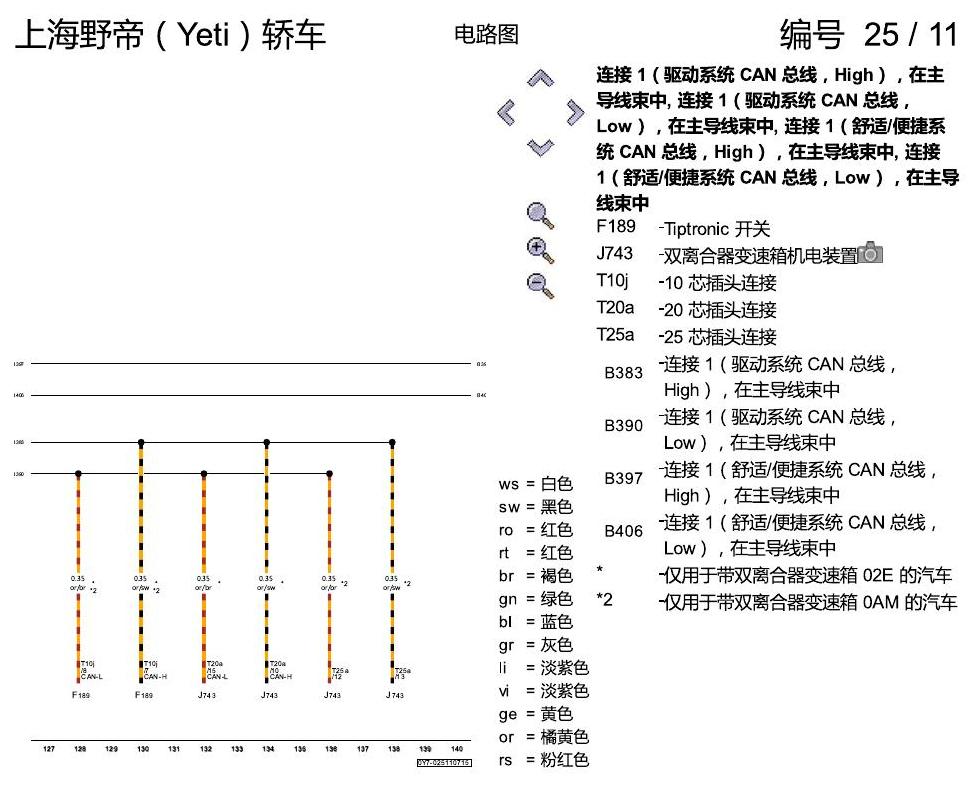

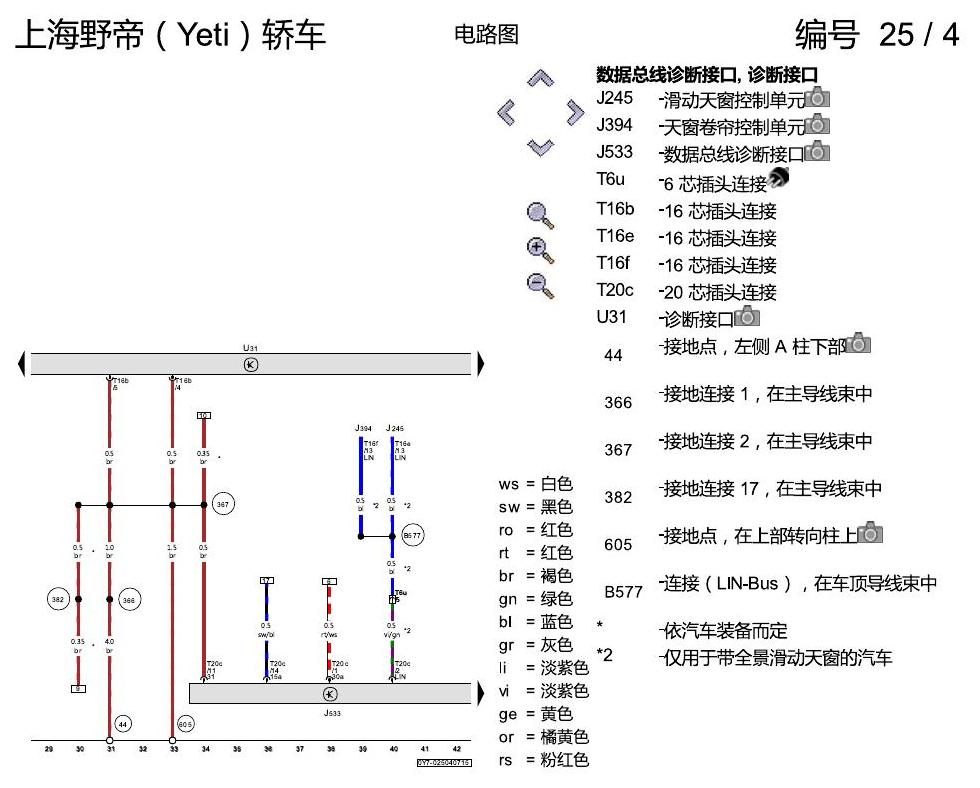

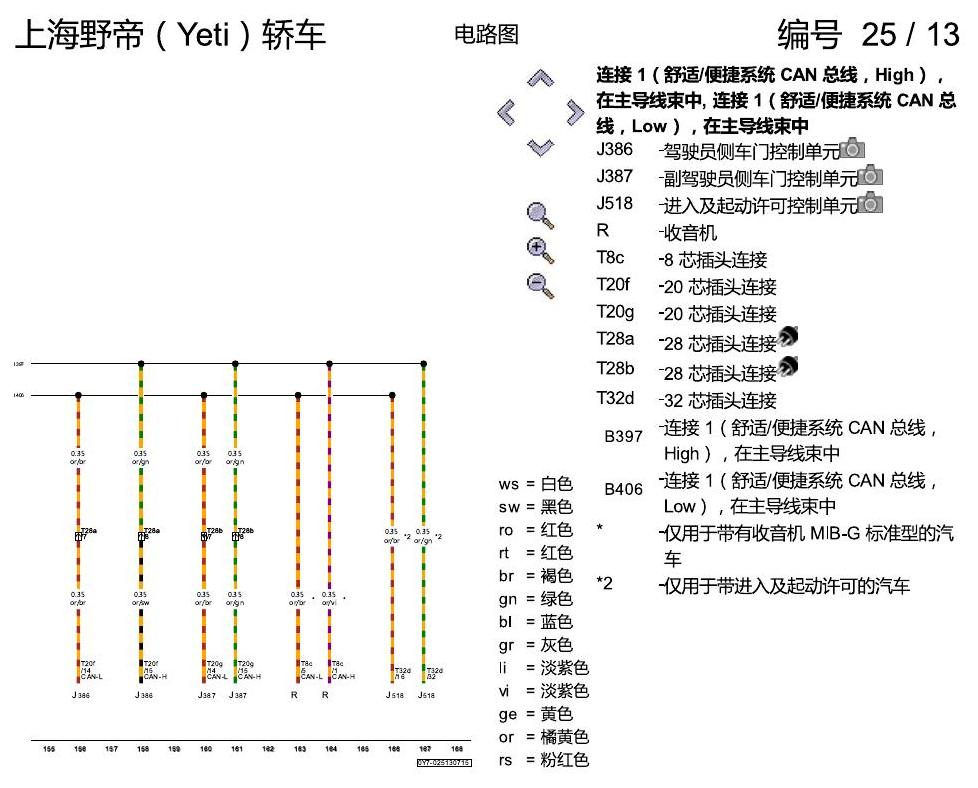

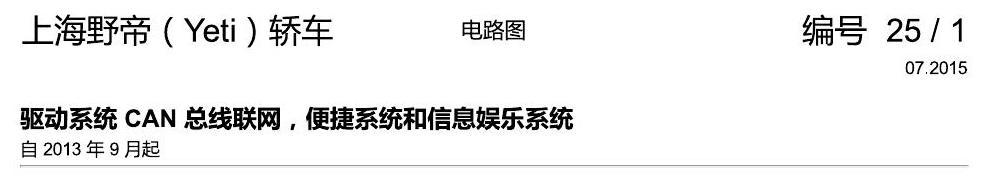

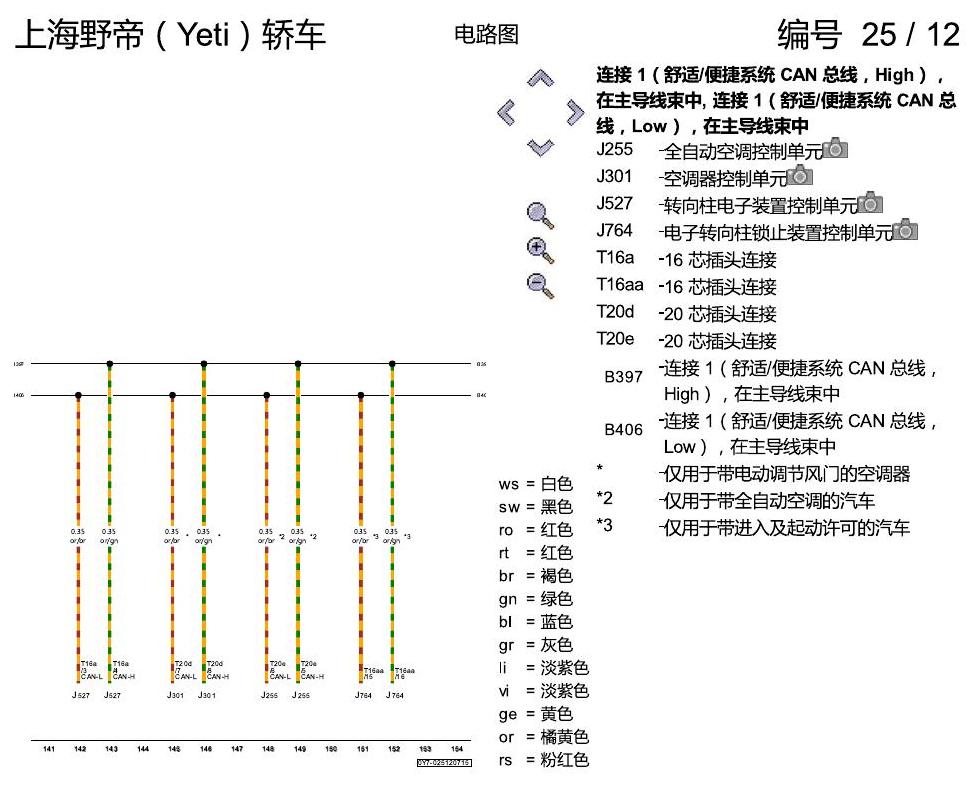

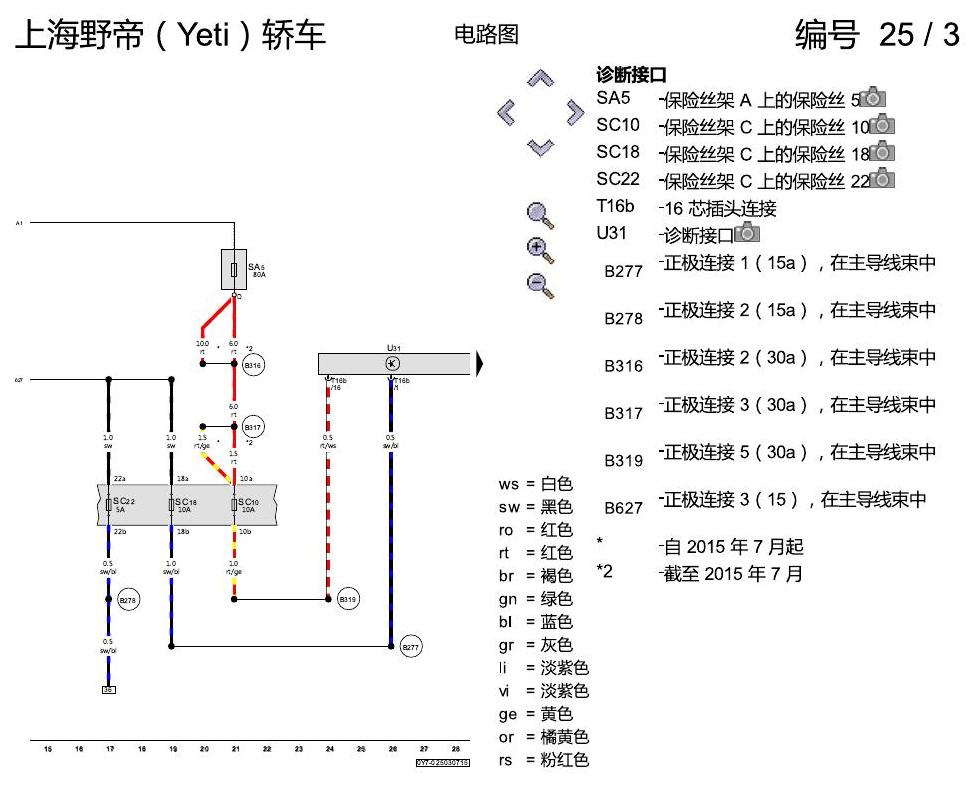

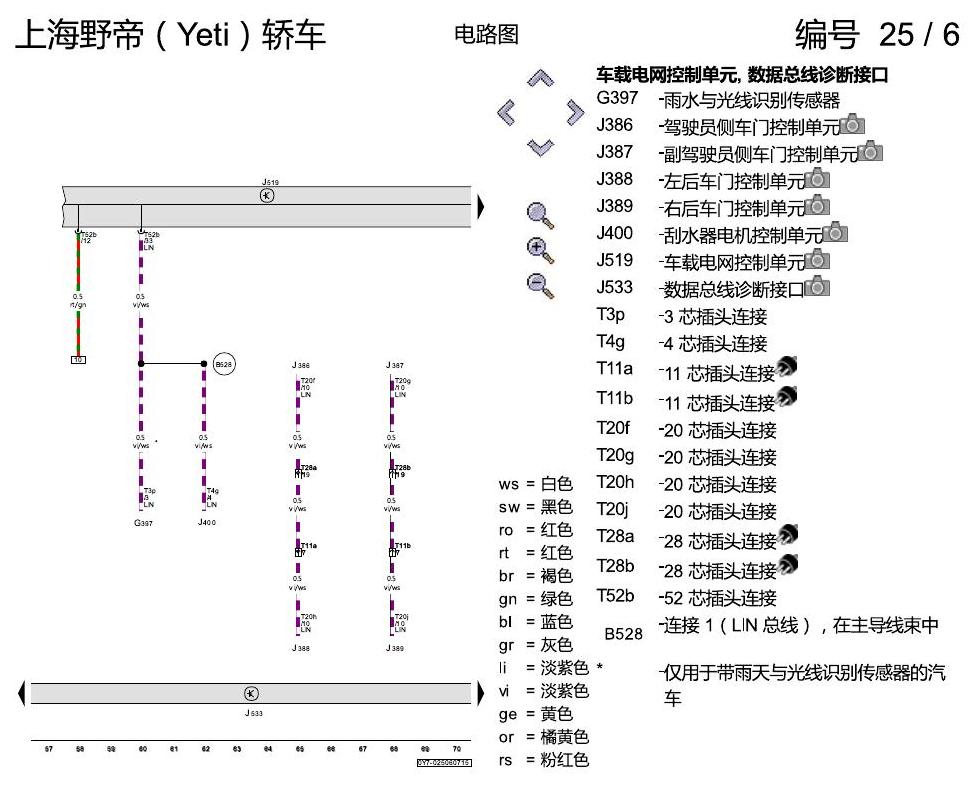

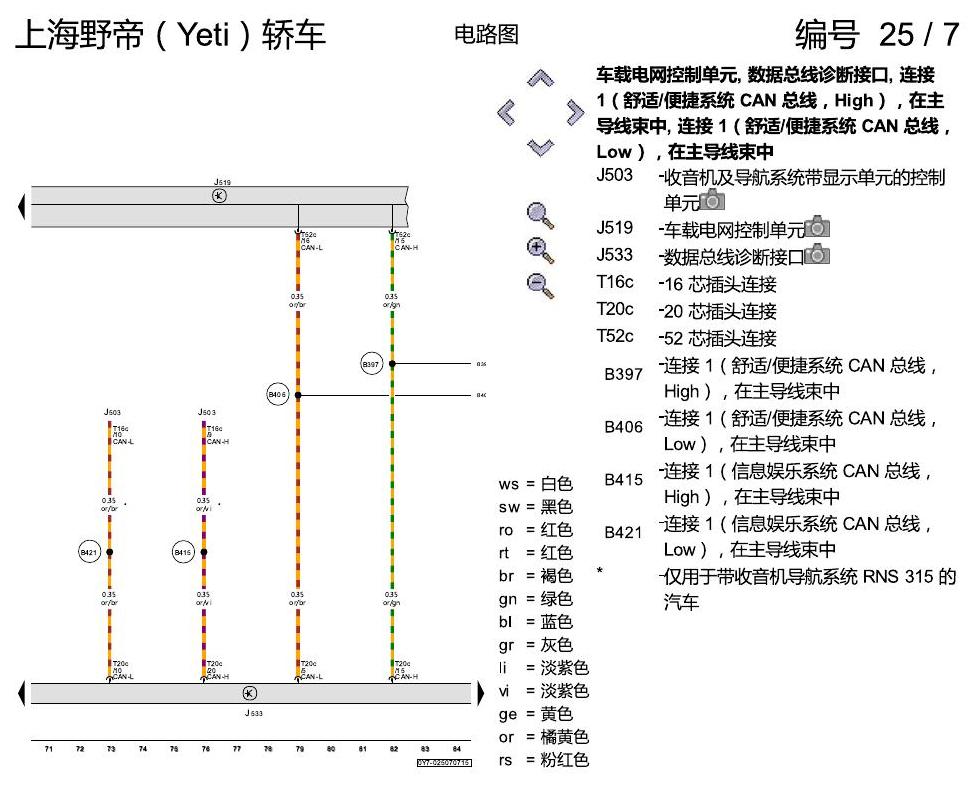

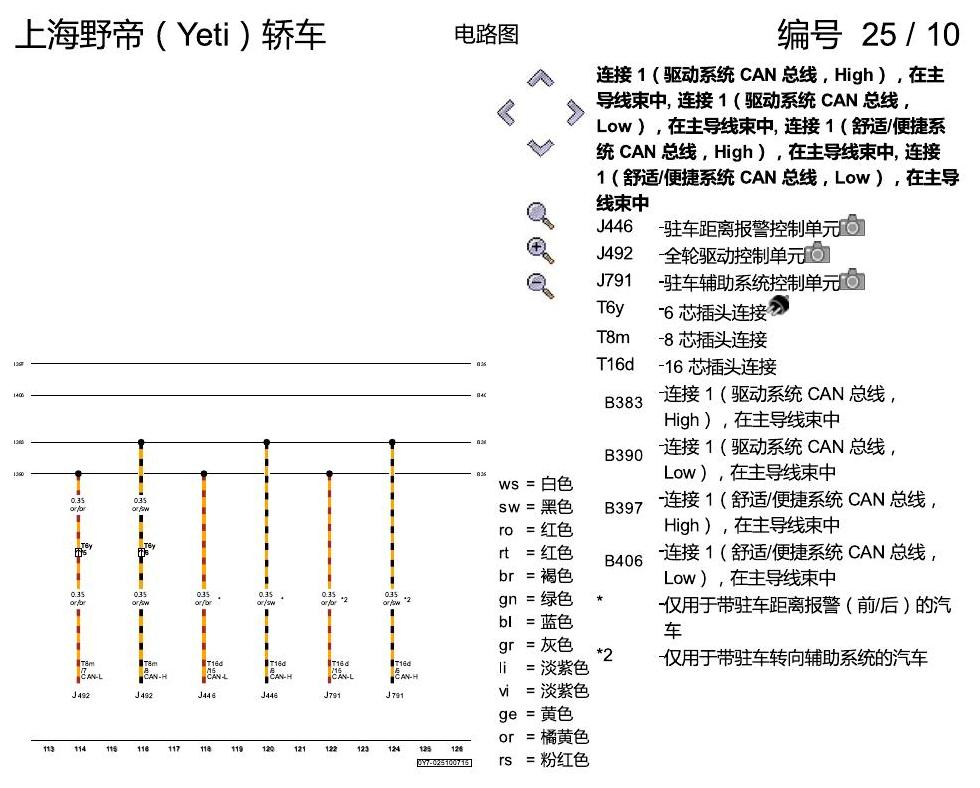

下方为原始资料图，共 13 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
