2003年款奔驰S280车型发动机电脑板控制模块针脚12+40+24+48+21针 端子图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8441
文章
1
粉丝
端子速查评论3阅读模式
摘要2003年款奔驰S280车型发动机电脑板控制模块针脚12+40+24+48+21针端子资料。

2003年款奔驰S280车型发动机电脑板控制模块针脚12+40+24+48+21针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

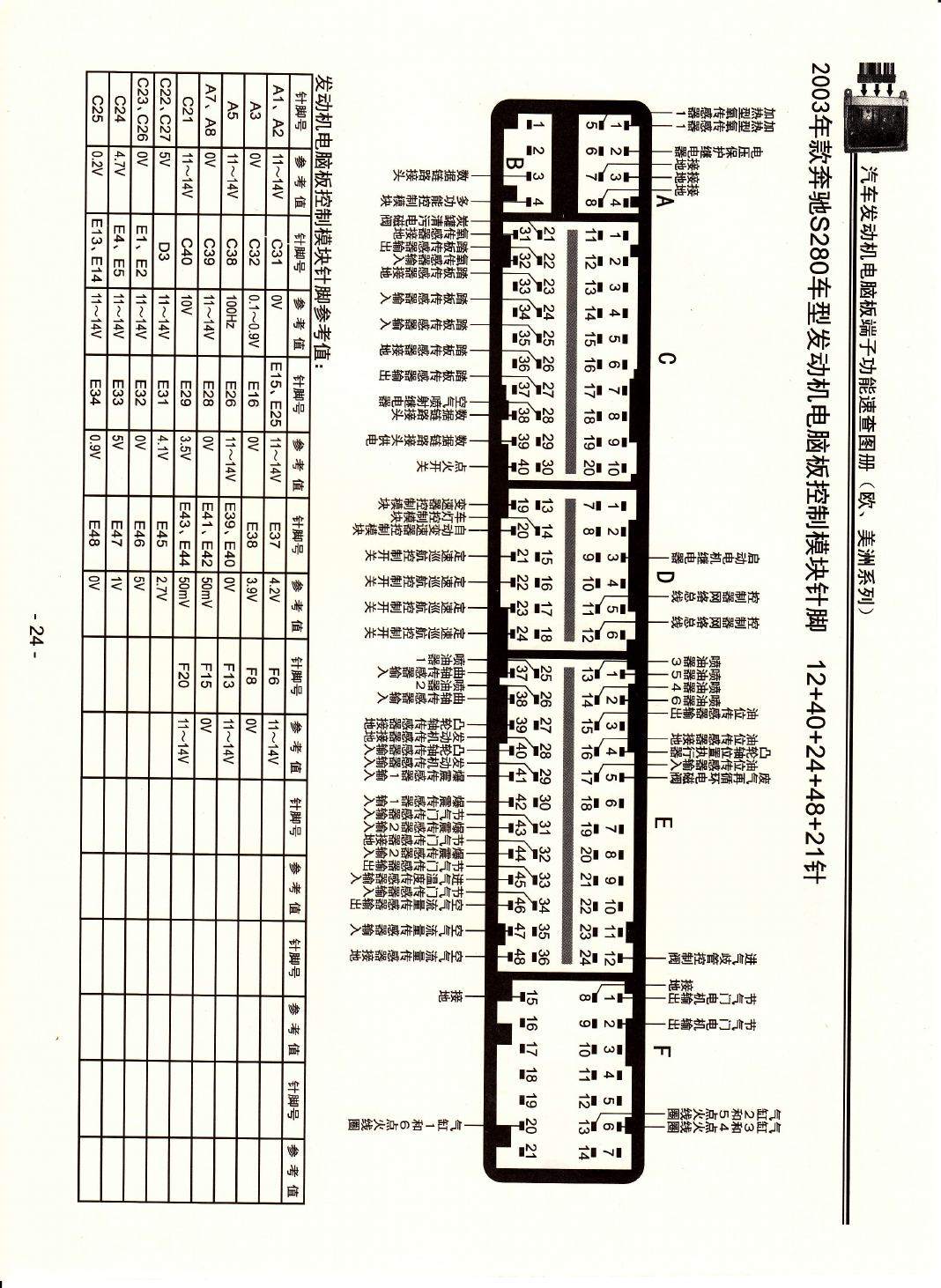

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

2003年款奔驰S280车型发动机电脑板控制模块针脚12+40+24+48+21针 端子图
2003年款奔驰S280车型发动机电脑板控制模块针脚12+40+24+48+21针 端子图 原始资料第1页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
