摘要MK_三菱欧蓝德车型发动机电脑板控制模块针脚146针端子资料。

MK_三菱欧蓝德车型发动机电脑板控制模块针脚146针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

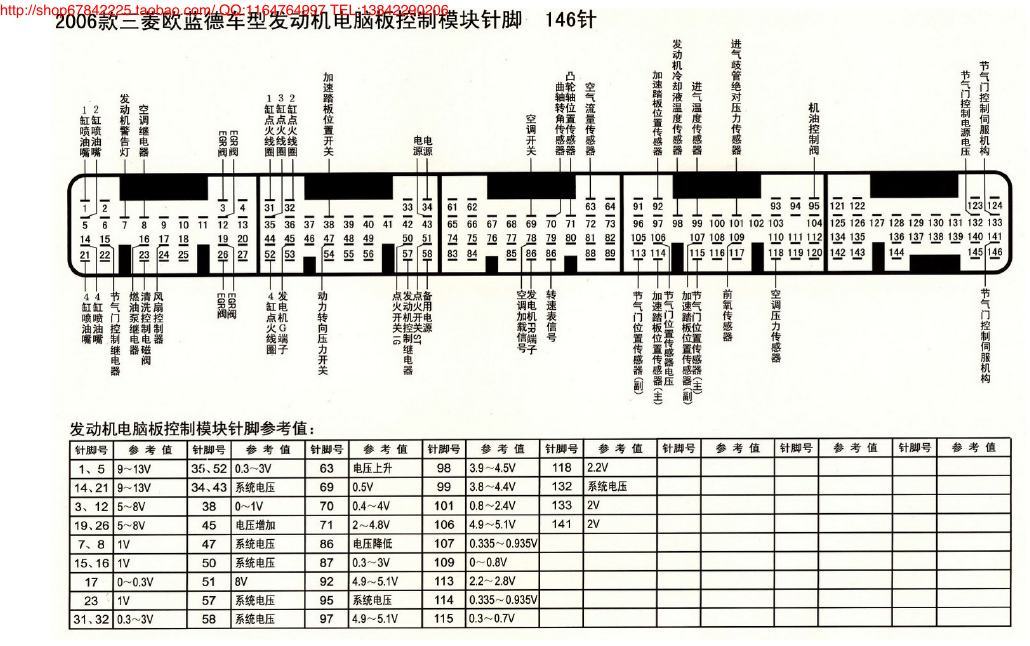

MK_三菱欧蓝德车型发动机电脑板控制模块针脚146针 端子图
MK_三菱欧蓝德车型发动机电脑板控制模块针脚146针 端子图 原始资料第1页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
