上海通用新凯越 1.8L 发动机控制模块端子图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8443
文章
1
粉丝
端子速查评论4阅读模式
摘要上海通用新凯越 1.8L 发动机控制模块资料。

上海通用新凯越 1.8L 发动机控制模块资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

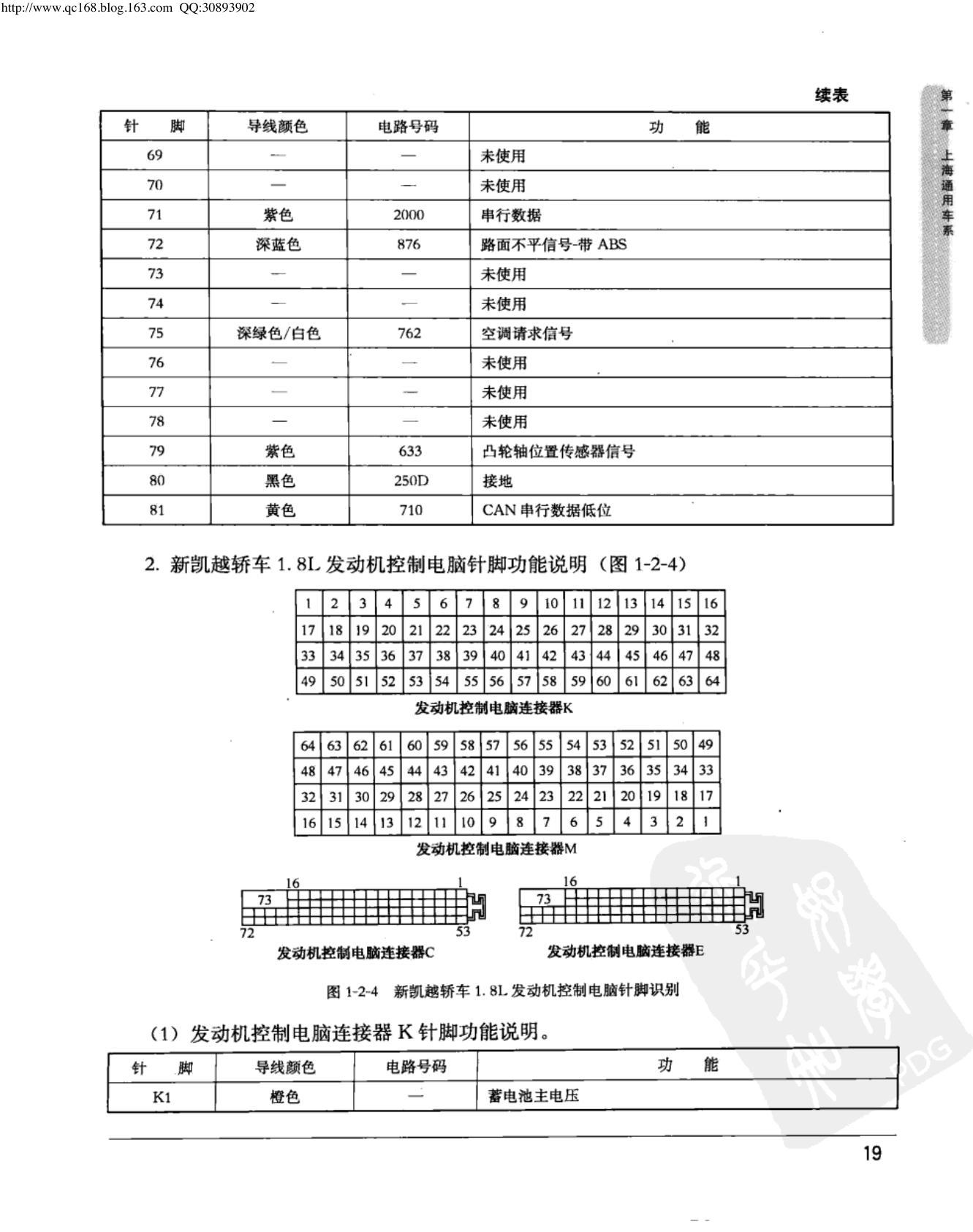

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

上海通用新凯越 1.8L 发动机控制模块端子图

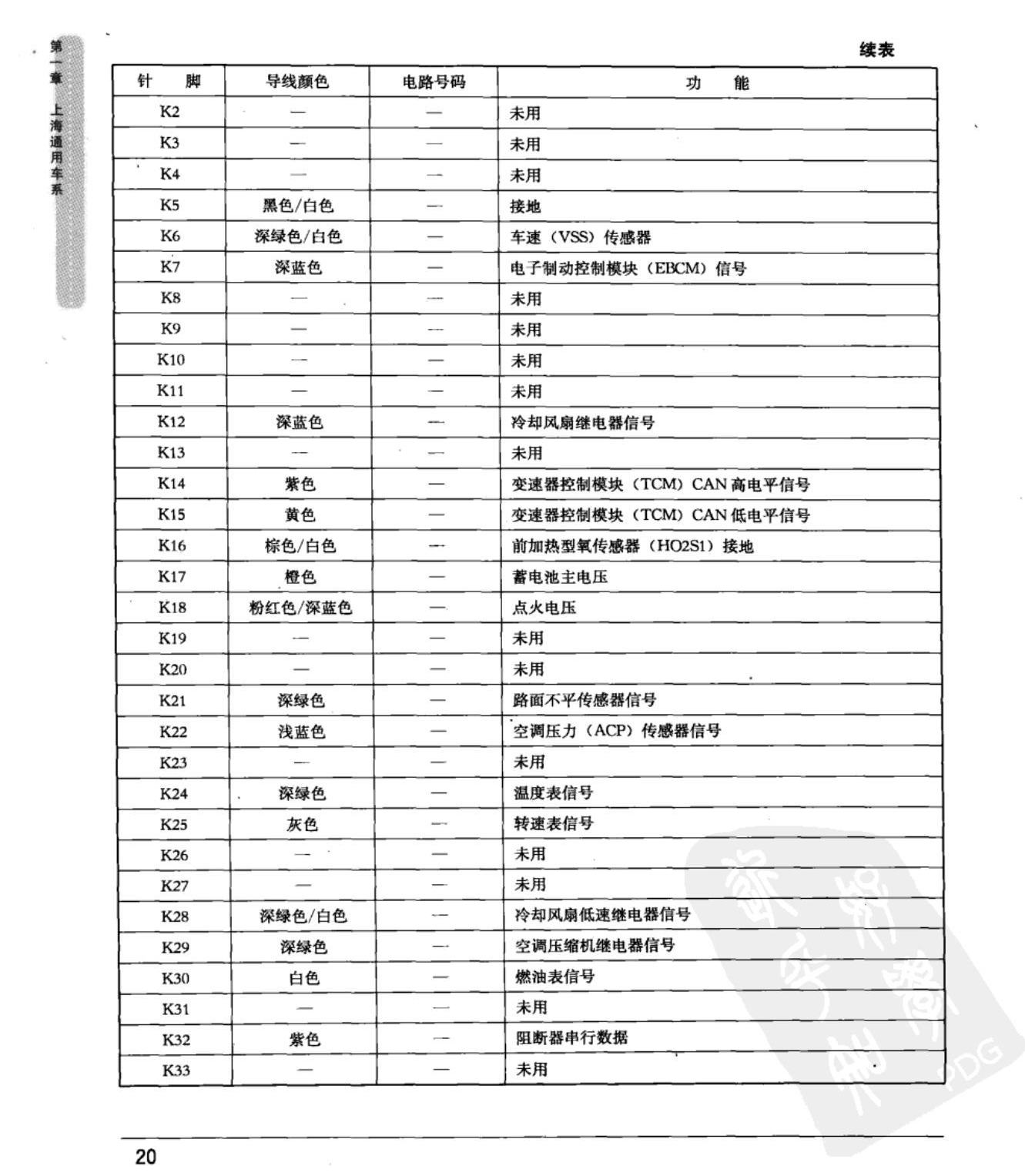

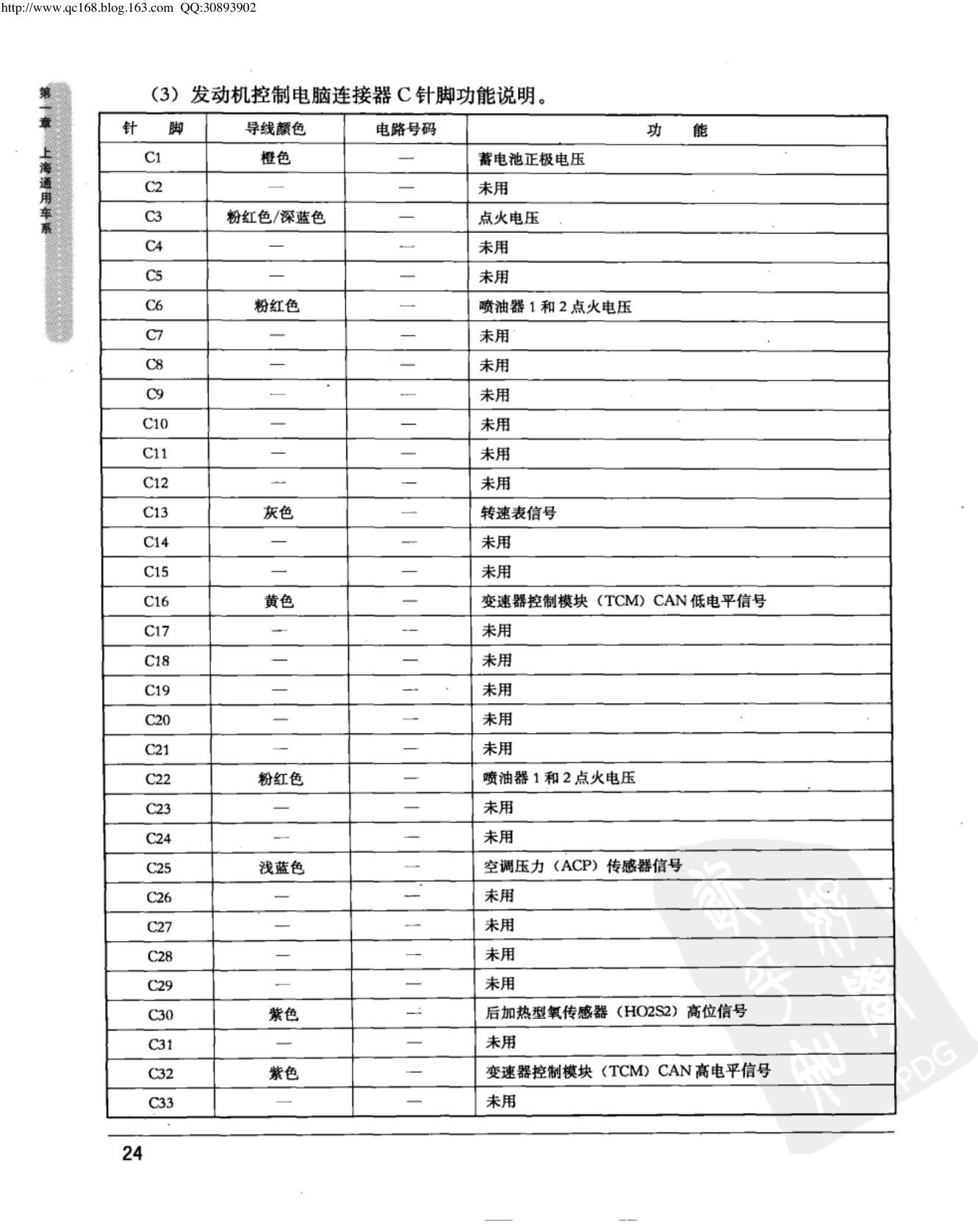

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第1页
上海通用新凯越 1.8L 发动机控制模块端子图

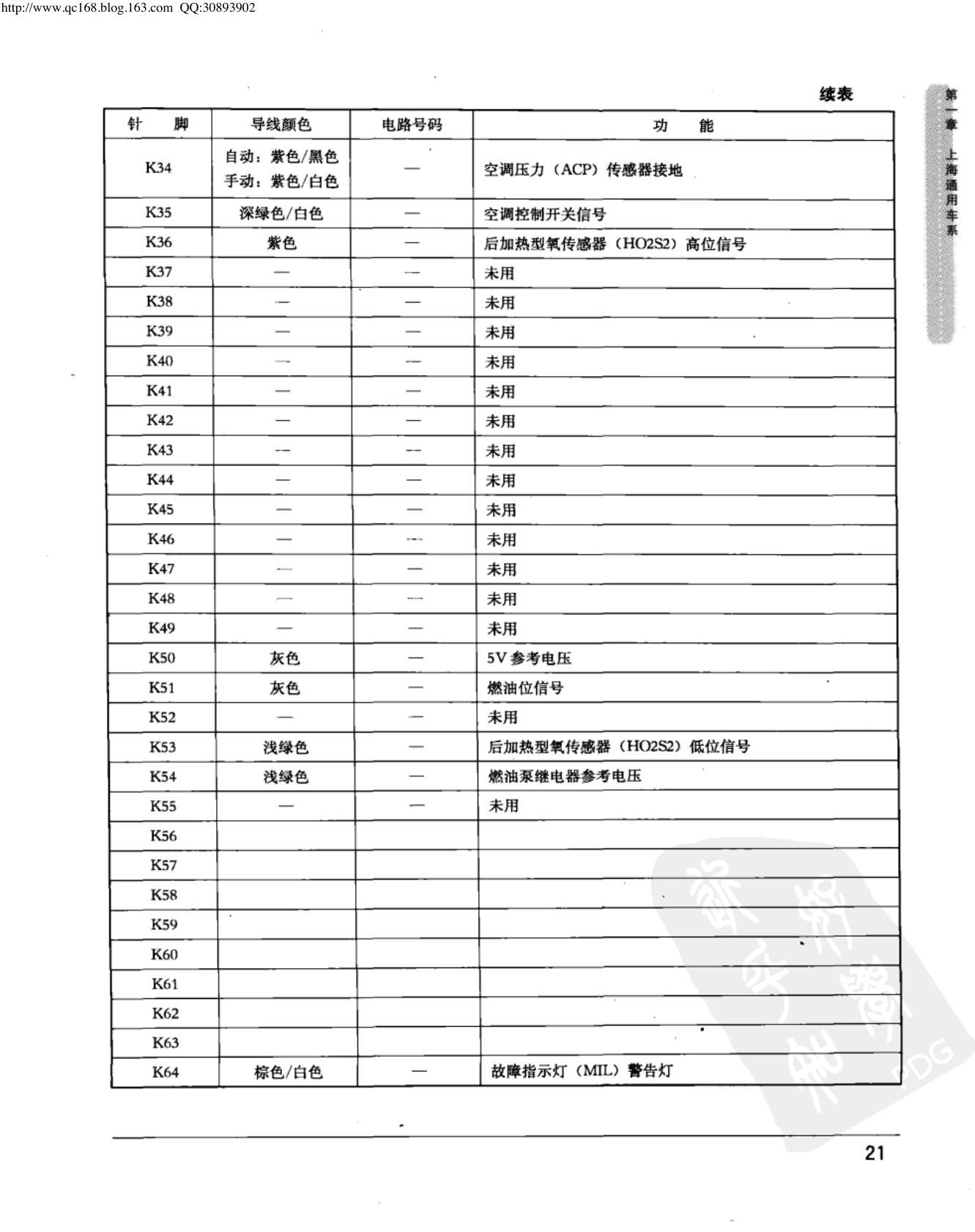

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第2页
上海通用新凯越 1.8L 发动机控制模块端子图
上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第3页
上海通用新凯越 1.8L 发动机控制模块端子图

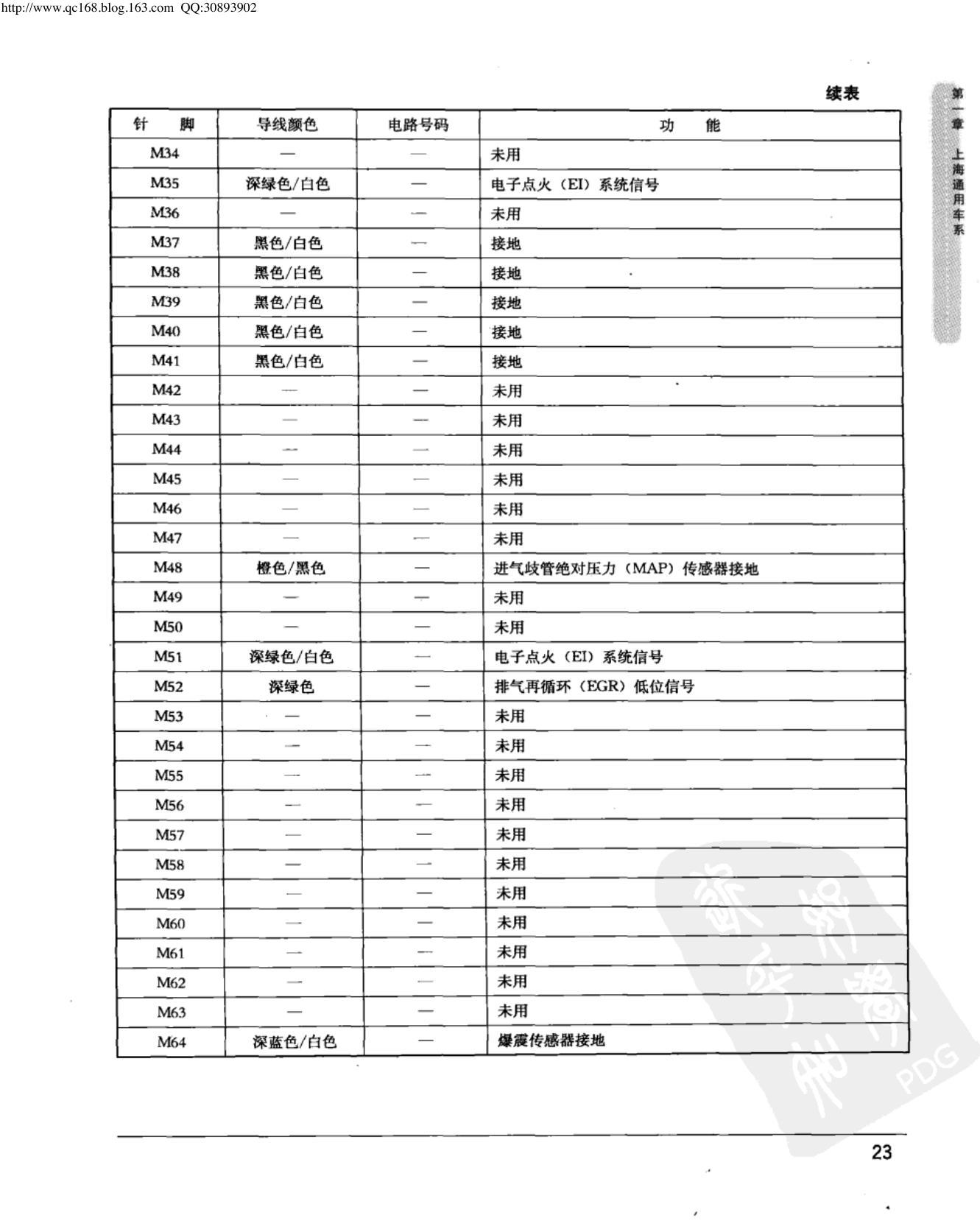

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第4页
上海通用新凯越 1.8L 发动机控制模块端子图

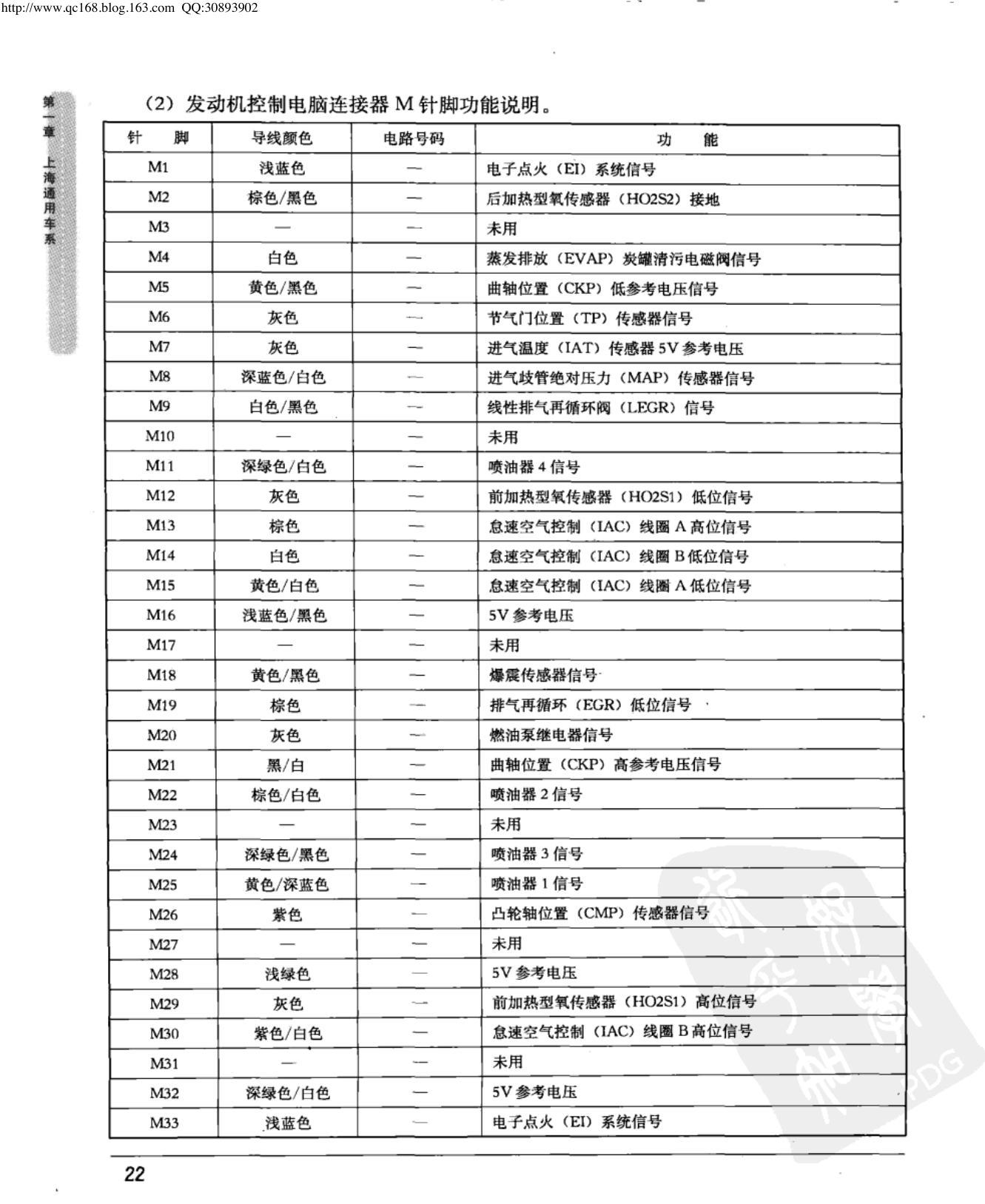

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第5页
上海通用新凯越 1.8L 发动机控制模块端子图
上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第6页
上海通用新凯越 1.8L 发动机控制模块端子图

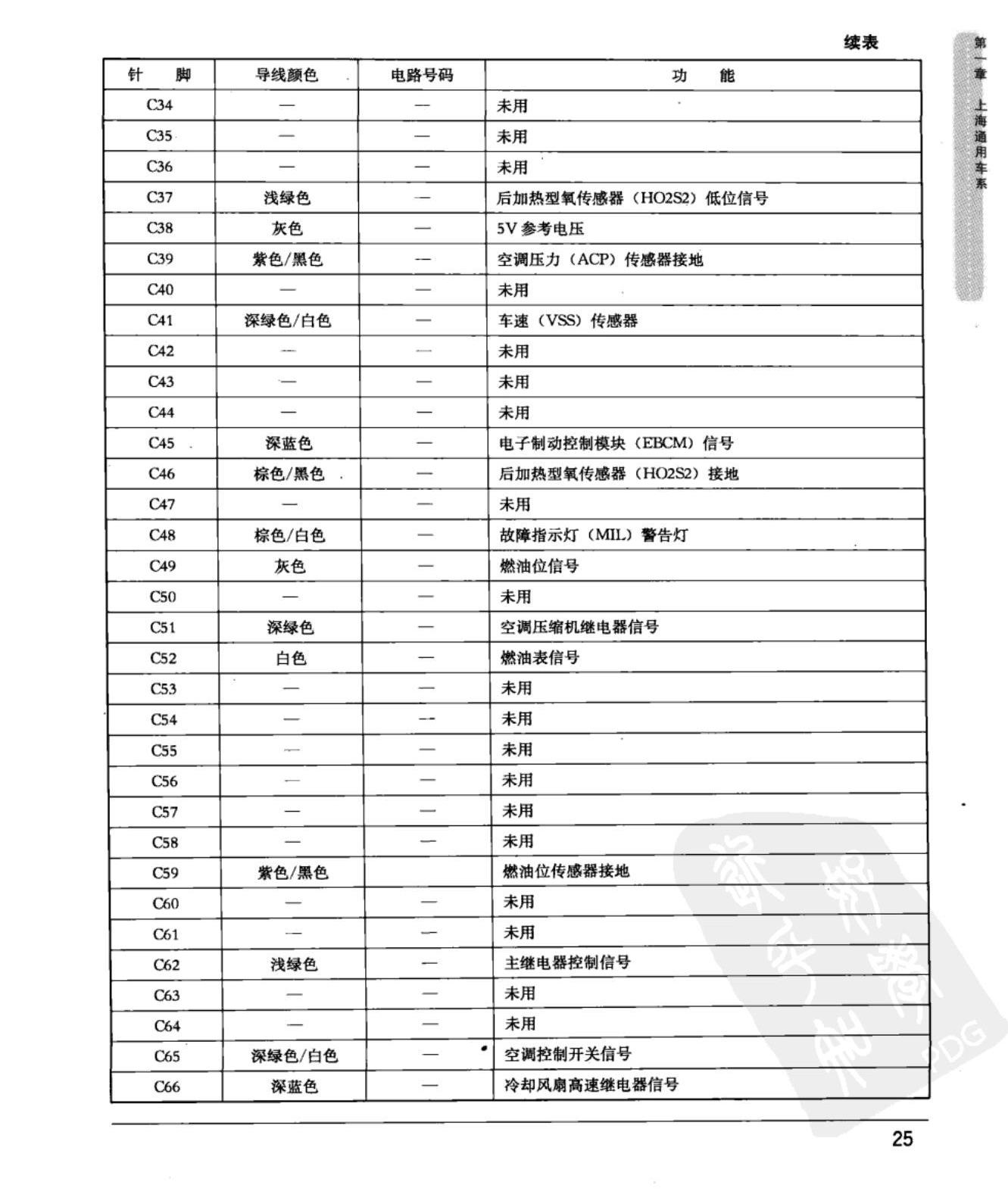

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第7页
上海通用新凯越 1.8L 发动机控制模块端子图

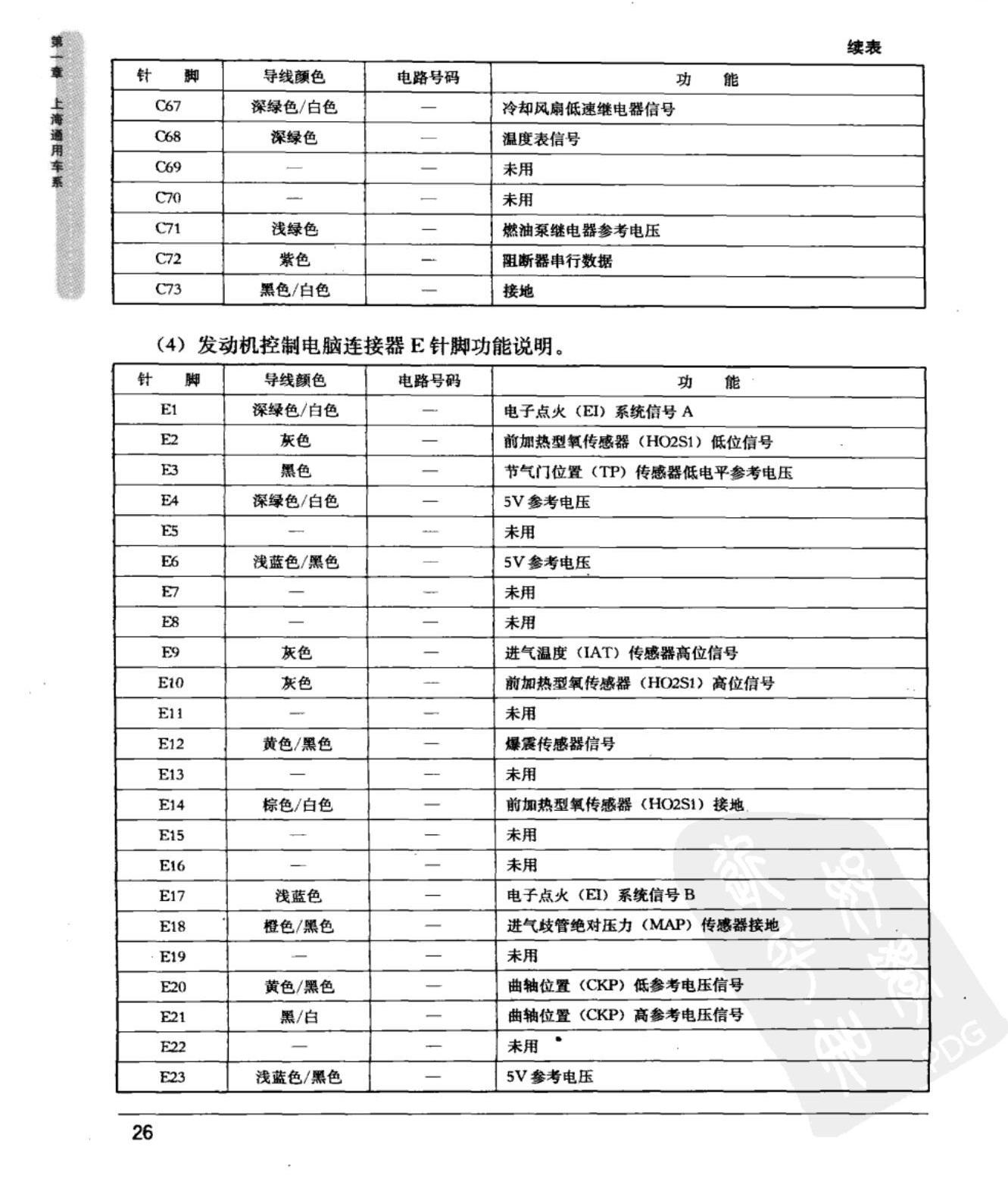

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第8页
上海通用新凯越 1.8L 发动机控制模块端子图

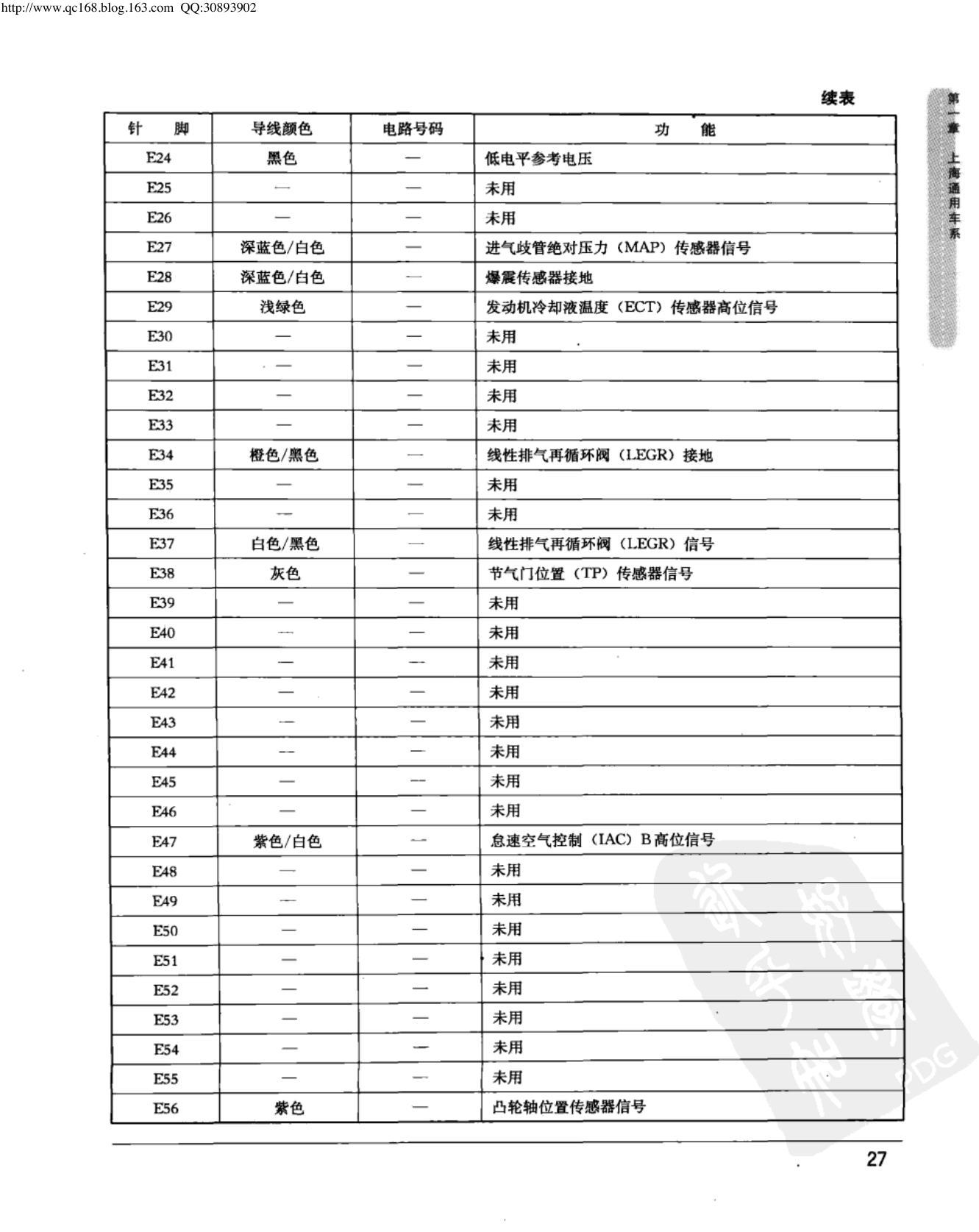

上海通用新凯越 1.8L 发动机控制模块端子图 原始资料第9页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
