奔驰W221 DISTRONIC雷达传感器调整：底盘高度、校准装置与诊断仪引导

DISTRONIC雷达传感器的安装角度会影响目标识别和跟车控制。前部碰撞、保险杠或传感器拆装、底盘高度变化以及四轮定位异常，都可能使雷达方向偏离。

校准必须在符合要求的地面和车辆状态下进行，并使用专用校准装置与诊断仪。只调整雷达螺钉而不确认车辆几何基准，无法保证结果正确。

一、确认车辆姿态与校准条件

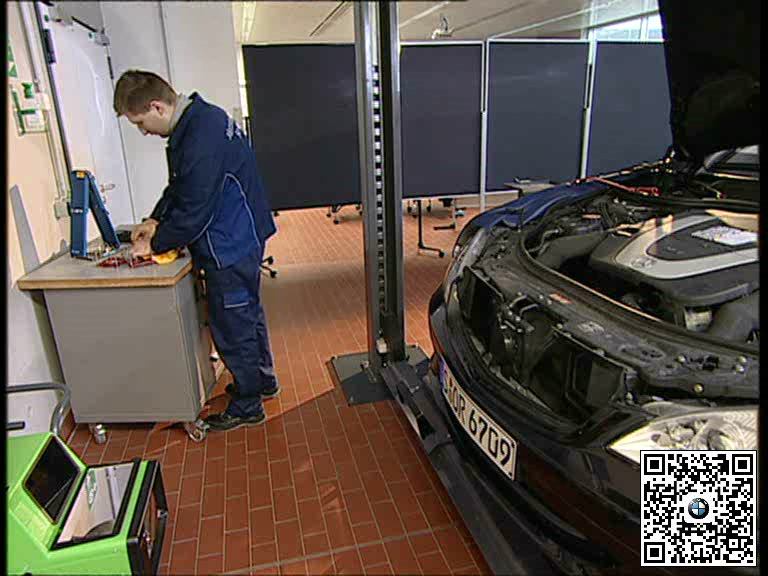

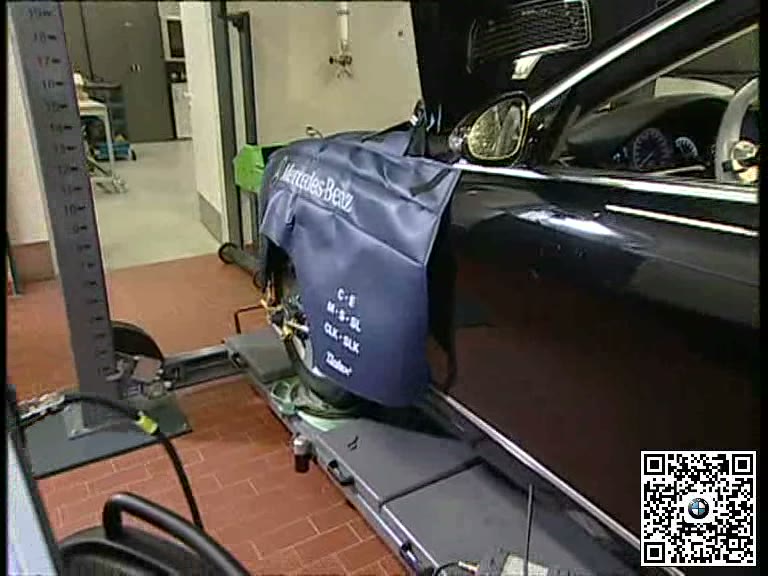

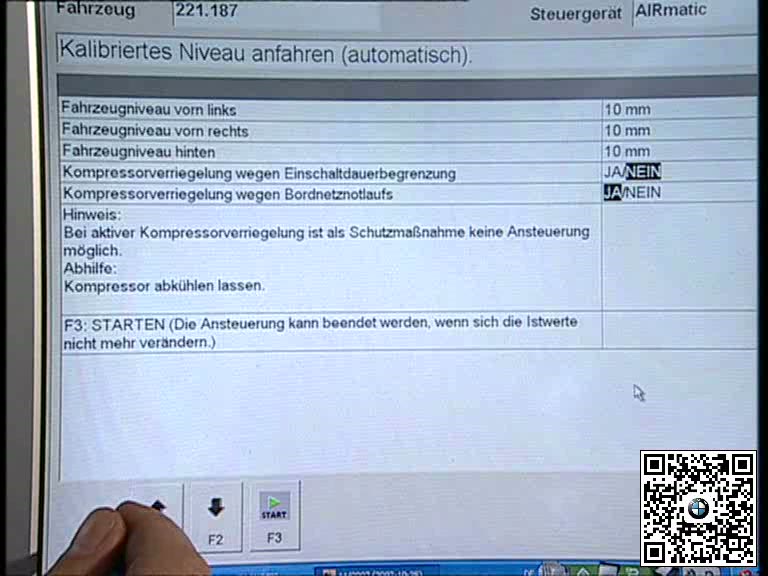

检查轮胎压力、车辆载荷、底盘高度和悬架故障，必要时先执行空气悬架高度检查。车辆应停在规定平整区域，方向盘和前轮保持直行。

二、安装轮端及雷达校准装置

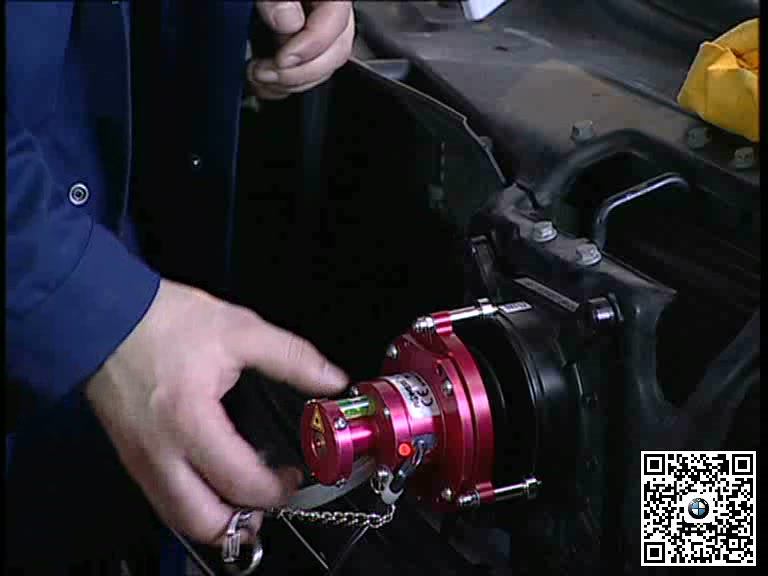

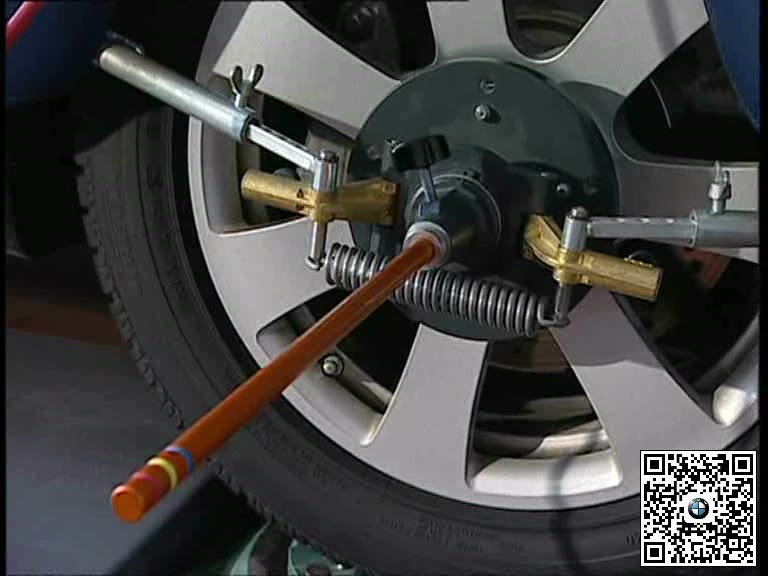

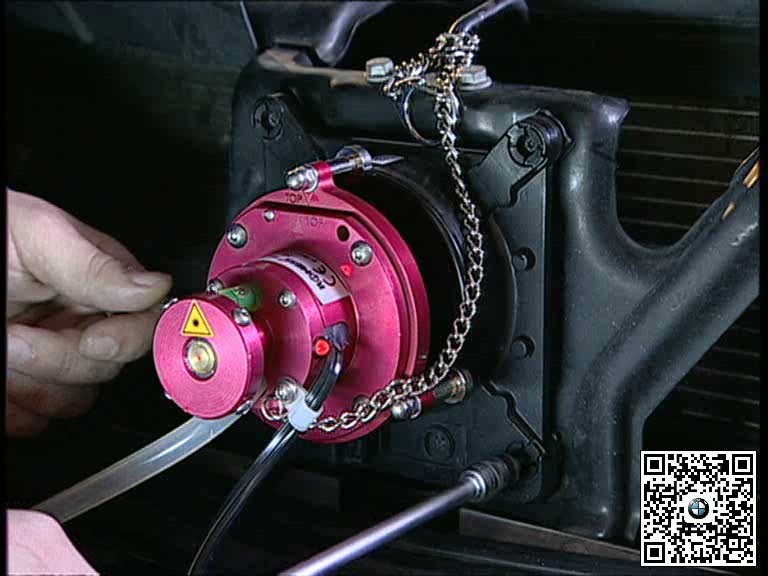

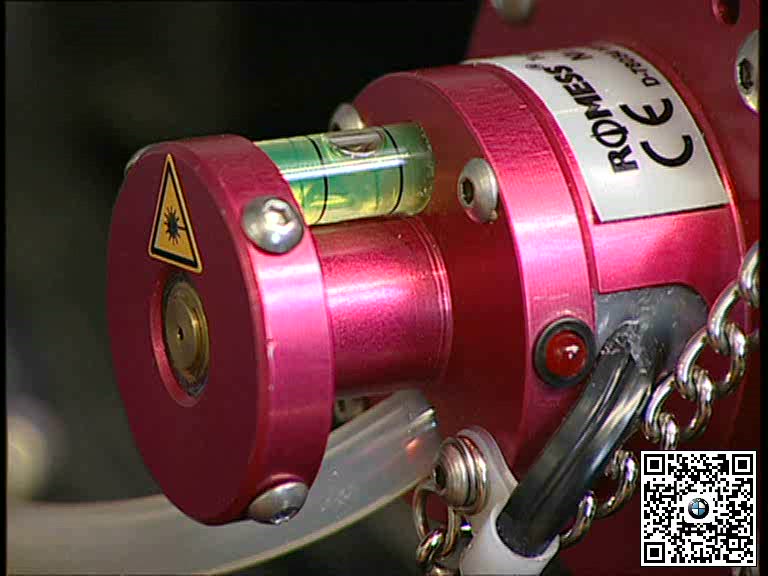

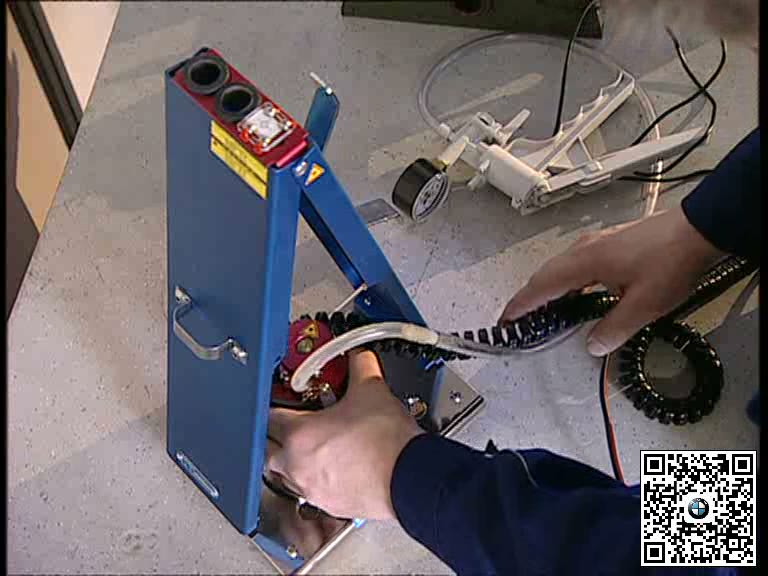

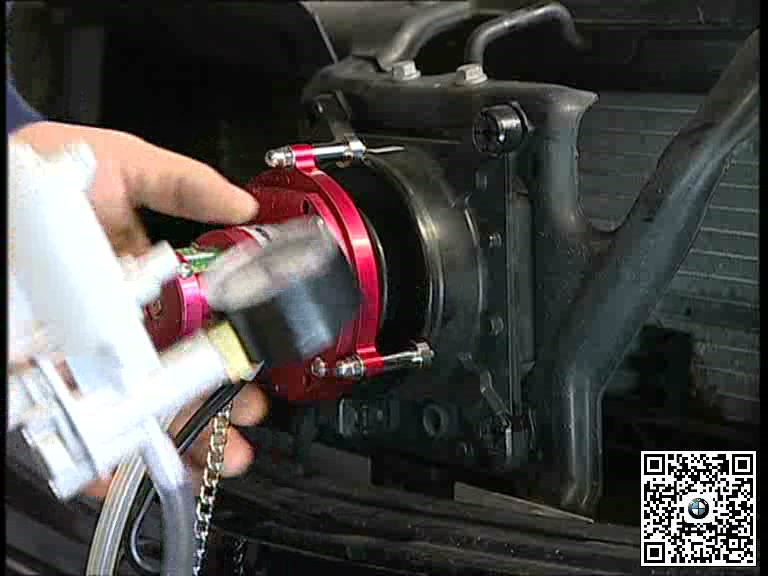

按画面把校准附件安装到规定轮端或车身基准位置，连接测量组件并调平。安装面污物、轮辋损伤或附件未完全固定都会带来角度误差。

三、调整雷达传感器方向

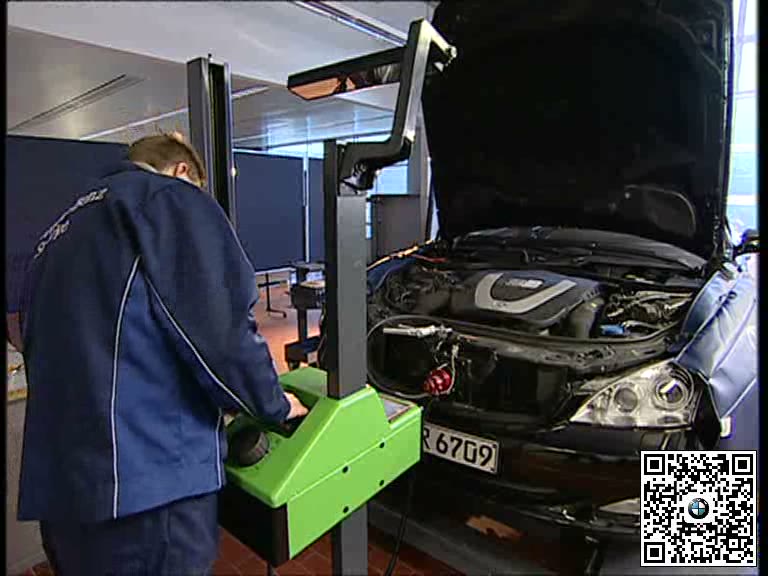

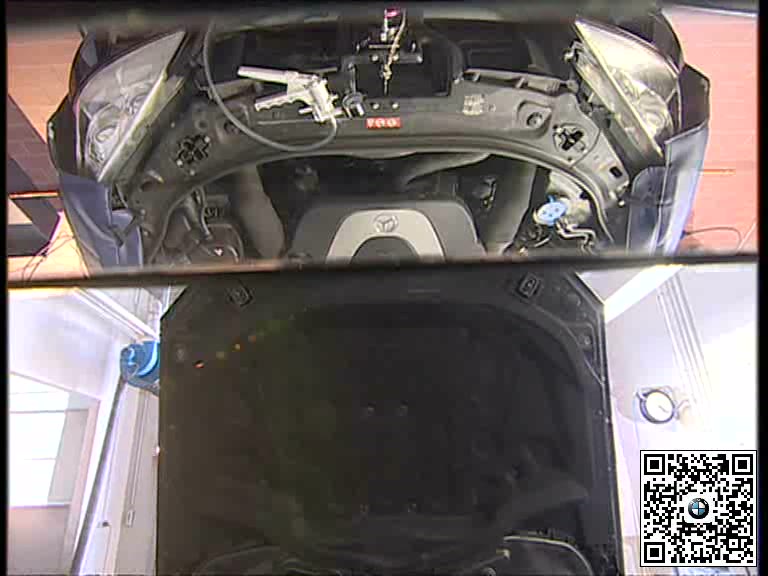

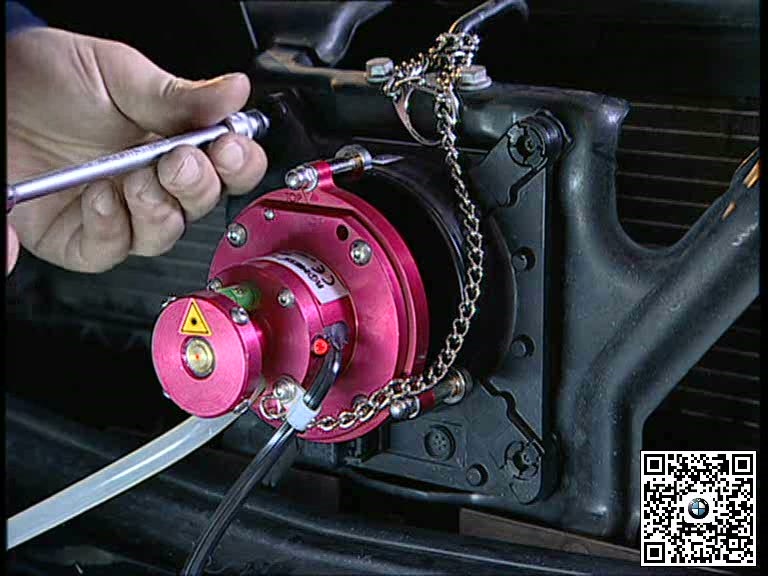

根据校准装置指示和诊断步骤操作雷达调节机构，分别校正水平和垂直方向。每次调整后等待测量稳定，避免连续大幅旋转调节螺钉。

四、完成诊断初始化和路试

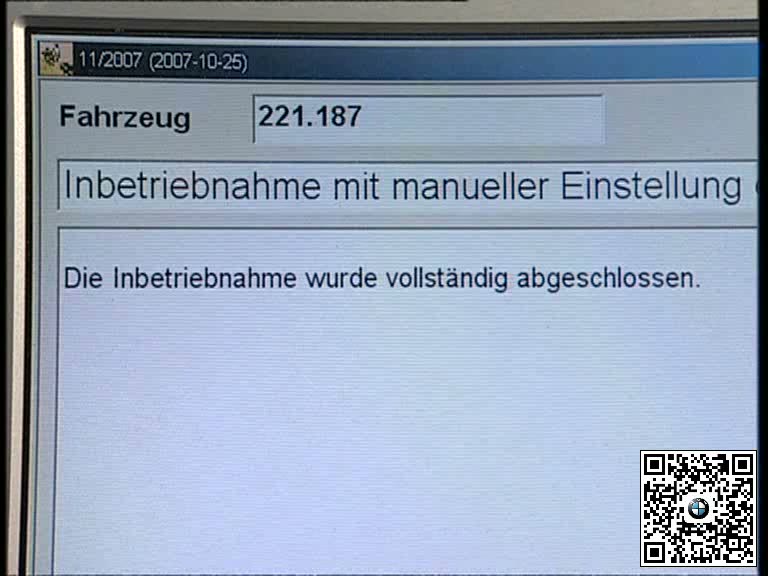

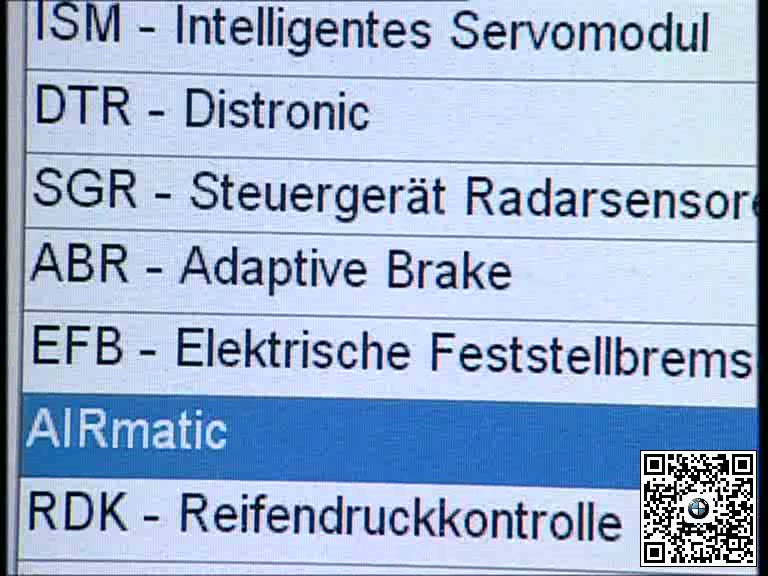

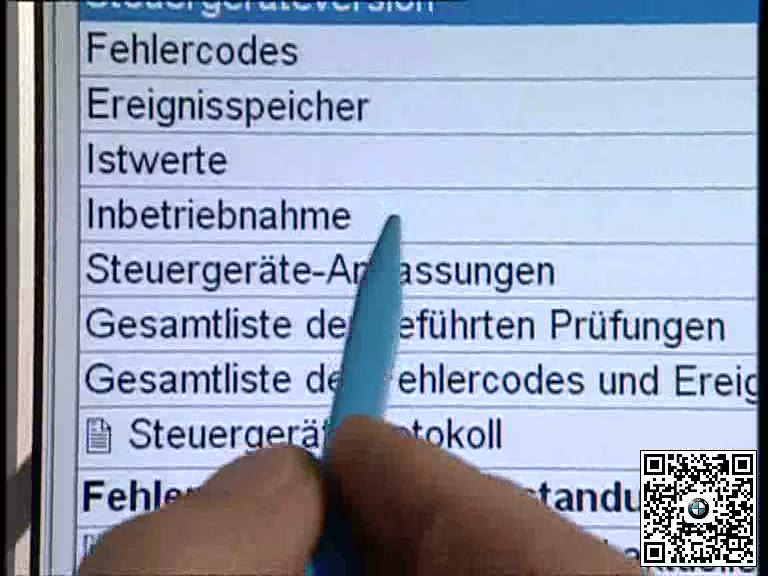

在DTR控制单元中执行规定的投入运行或校准程序，确认诊断仪显示完成且无相关故障码。必要时按厂家要求进行验证路试。

五、完工检查要点

• 轮胎、载荷、底盘高度和四轮定位前提符合要求。
• 校准装置安装牢固并已调平。
• 雷达水平和垂直方向均按诊断引导完成。
• 控制单元无故障码，验证路试结果正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
