奔驰W204仪表台总成拆装：内饰保护、中控部件、线束与安全气囊连接

W204仪表台拆装涉及中控显示、音响与空调面板、仪表、手套箱、侧饰板、线束和乘客安全气囊区域。拆卸顺序错误容易损坏饰板卡扣、线束或软质表面。

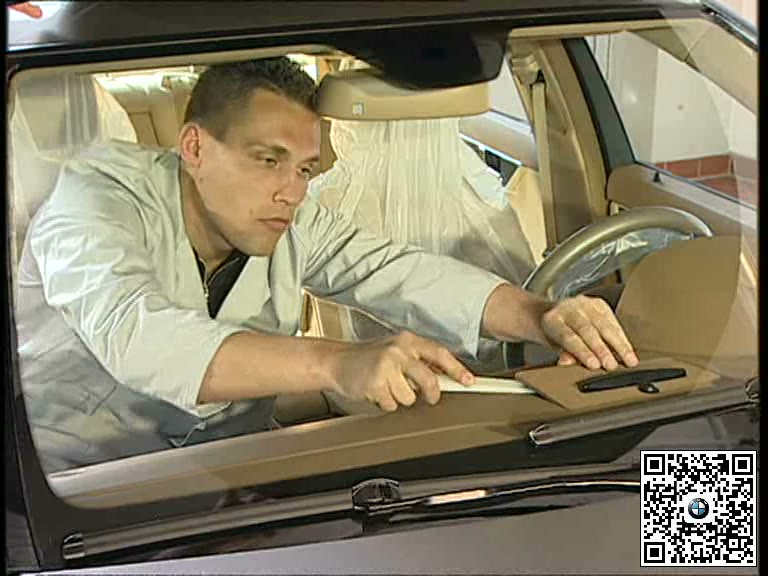

作业前应按安全气囊维修规定切断电源并等待规定时间，同时保护座椅、门槛、中控台和转向柱。

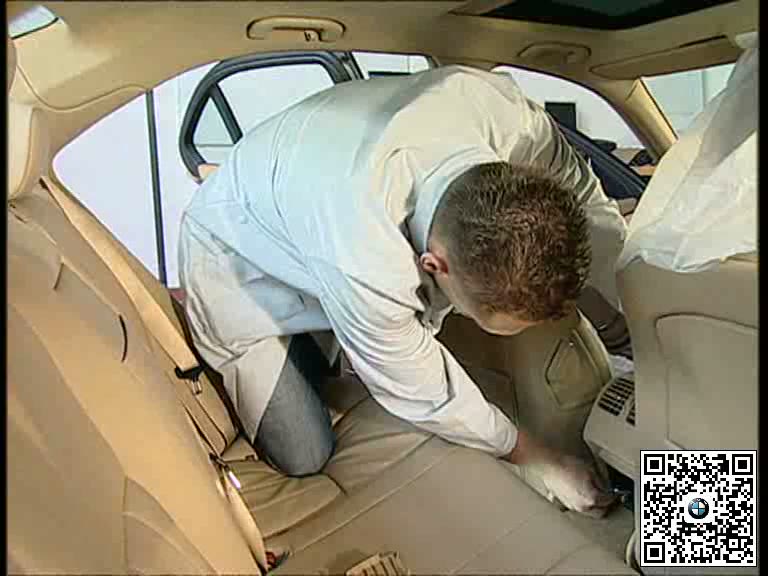

一、断电并拆除外围饰件

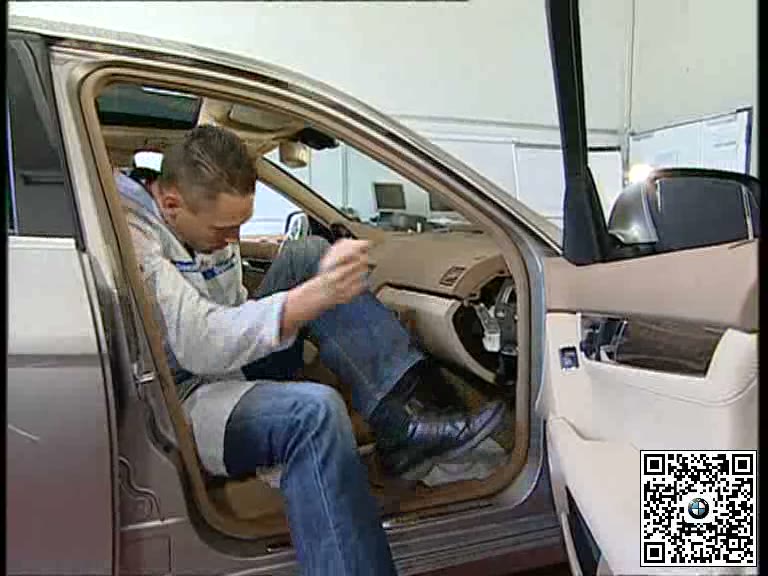

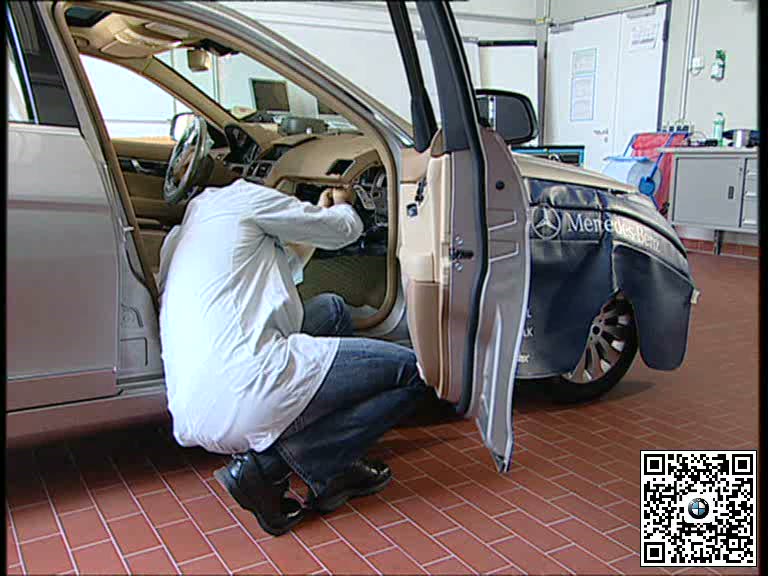

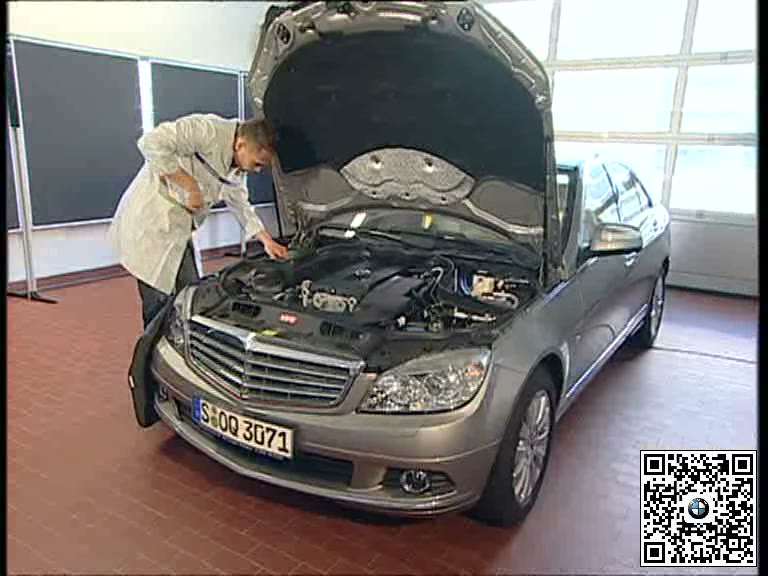

关闭点火开关并按规定处理蓄电池连接，拆下仪表台两侧、脚部空间和中控区域外围饰件。使用塑料工具从规定位置释放卡扣。

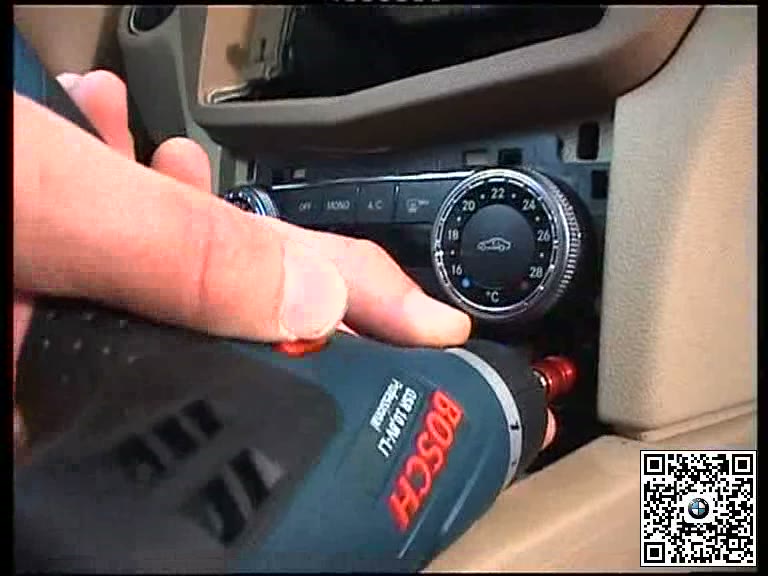

二、拆卸中控、仪表与手套箱区域

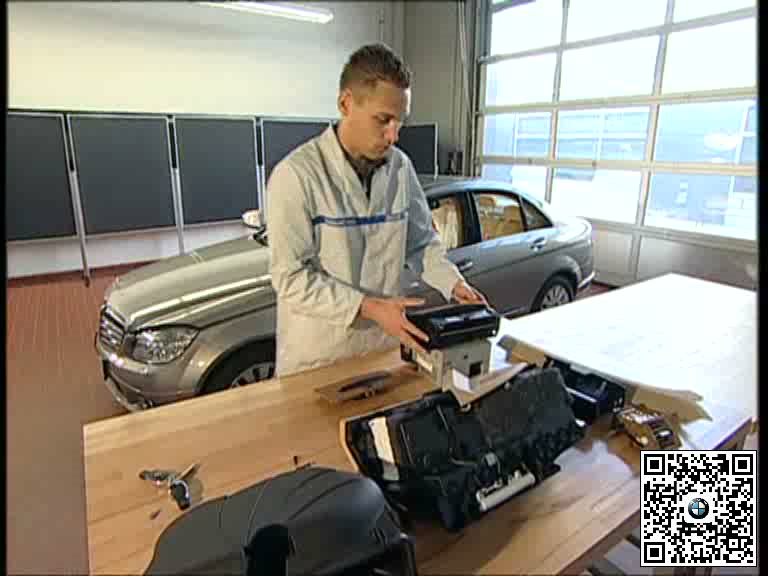

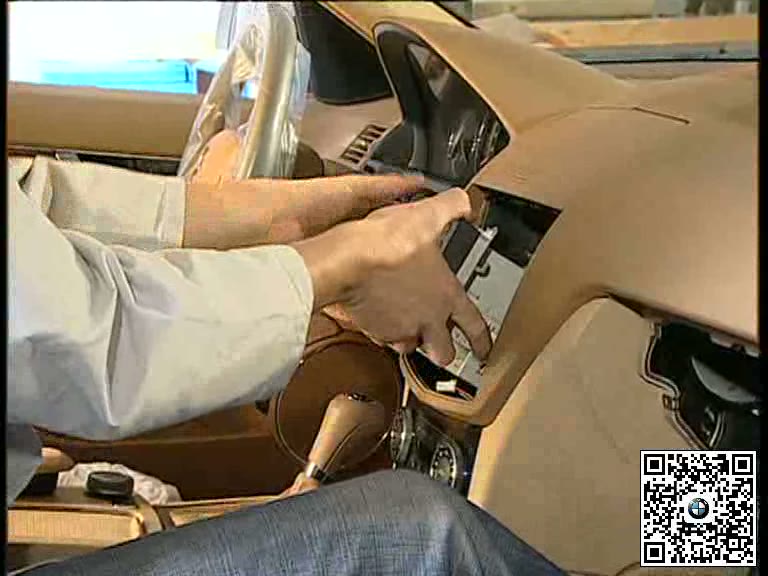

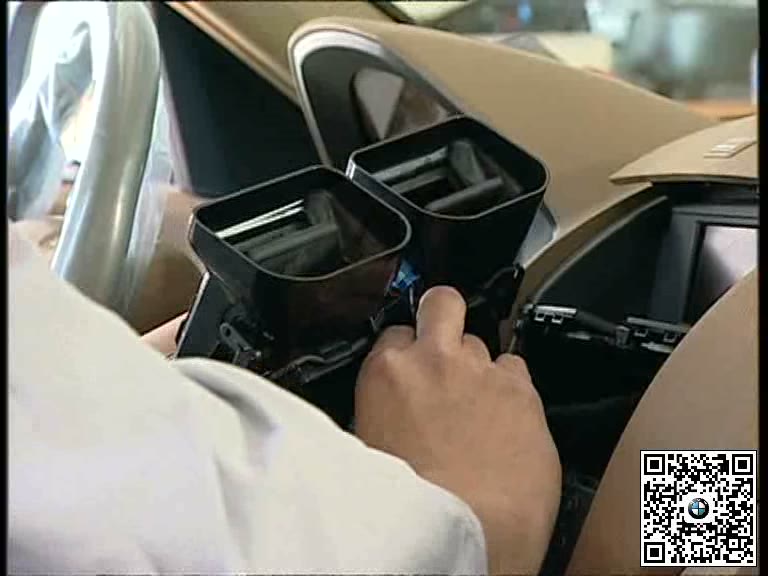

依次移出显示屏、出风口、中控面板、仪表和手套箱相关组件。每个插头先解除锁止，再按位置分类标记，避免拉扯线束。

三、释放固定点与线束连接

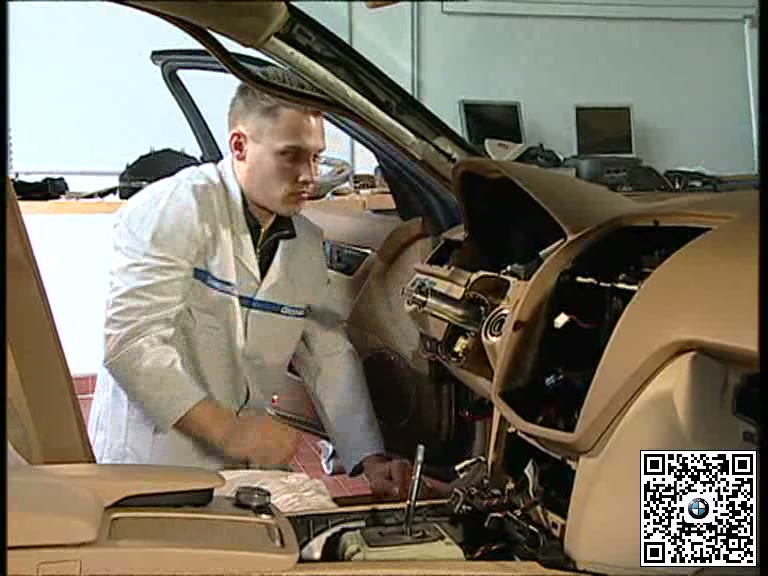

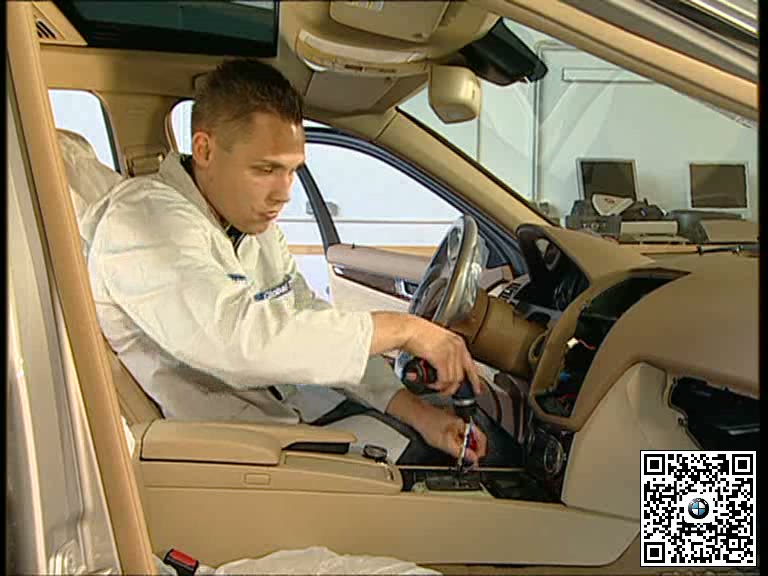

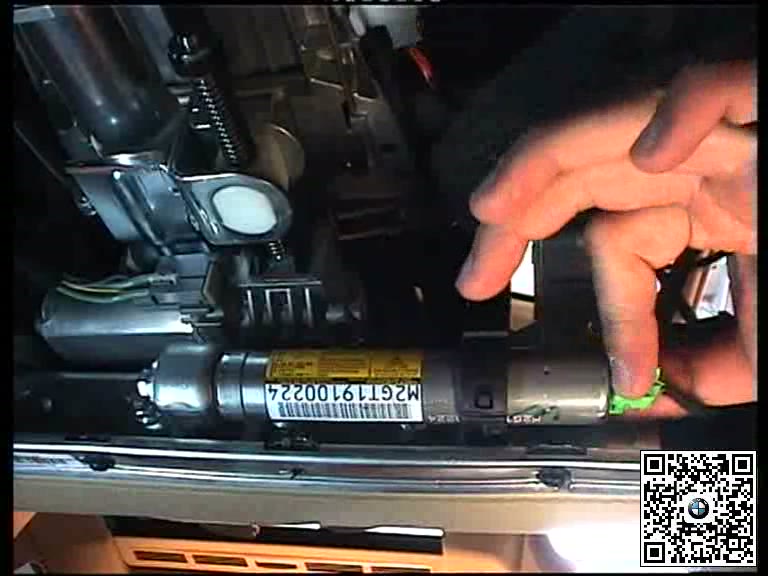

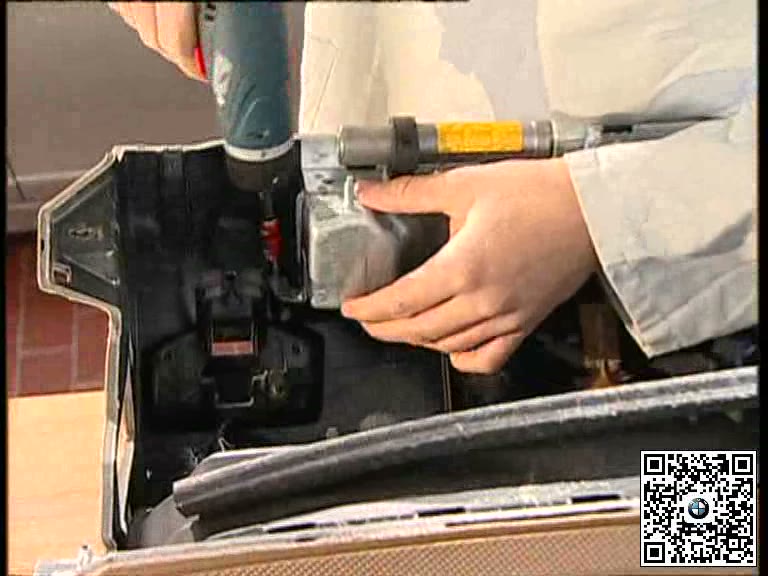

检查仪表台上部、侧部、中央支撑和下部所有固定点，释放接地线、风道、线束卡扣和安全气囊相关连接。移出前再次沿总成周边确认没有遗漏。

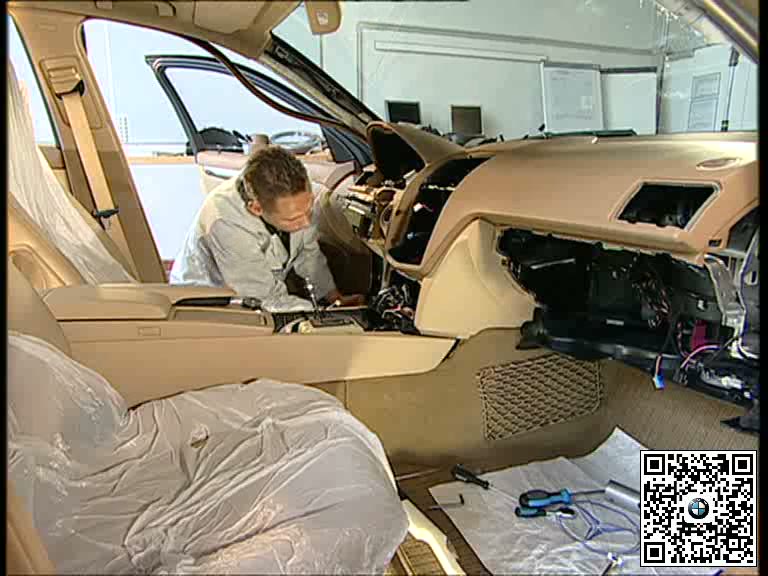

四、移出仪表台并按顺序装复

由两人平稳抬出仪表台，防止端部刮伤车门和立柱。装复时先定位总成和主固定点，再恢复风道、线束与模块，最后执行故障码和功能检查。

五、完工检查要点

• 已按安全气囊要求断电并保护内饰。
• 插头、线束卡扣和紧固件位置有明确标记。
• 风道及仪表台安装面完全贴合。
• 装复后仪表、空调、音响和安全气囊系统无故障。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
