奔驰出风口上的喷嘴调整轮装饰环偏离中心或松动：LI68.10-P-065834

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

喷嘴调整轮和饰件之间的间隙偏离中心或松动（图 1）。

附件

文件 描述

障症状

二、原通告列出的可能原因

喷嘴调整轮与饰件铣切口的间隙过大。

三、检查与补救步骤

检查喷嘴调整轮并用附加螺栓 (A 001 984 57 29) 固定到前面的螺帽上（图 2）。

附件

文件 描述

Picture 2.jpg 螺栓连接

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

操作号与损坏代码

容 时间 损坏代码 提示

左侧中部出风口 0.4Hrs 83C01 38 前部左侧中间出风口

右侧中部出风口 0.4Hrs 83R01 38 前部右侧中间出风口

83-0000 拧紧左侧喷嘴调整轮 0.1Hrs 83C01 38 前部左侧中间出风口

83-0000 拧紧右侧喷嘴调整轮 0.1Hrs 83R01 38 前部右侧中间出风口

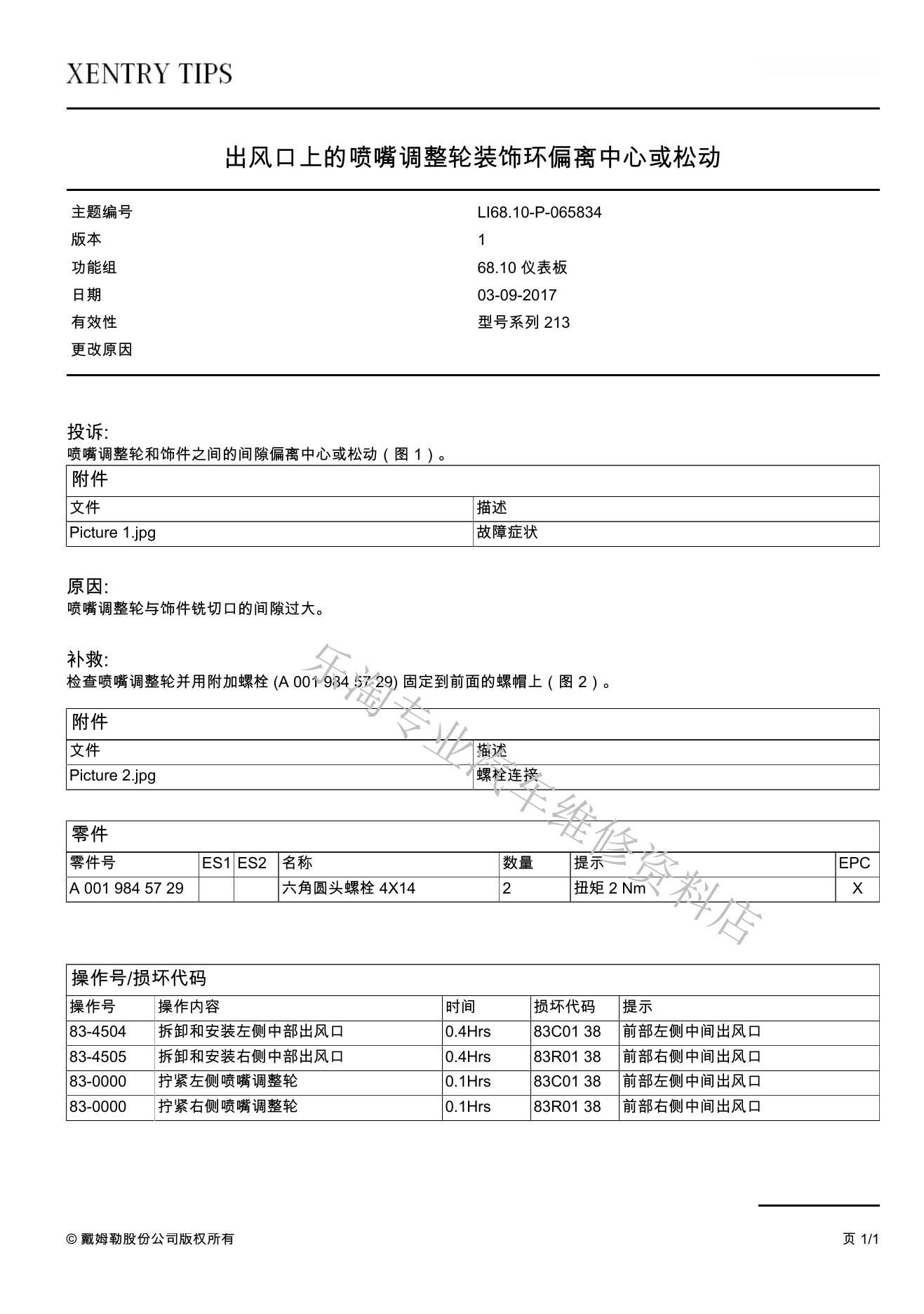

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
