奔驰W176车外后视镜拆装：门内三角饰板、插头与固定复查

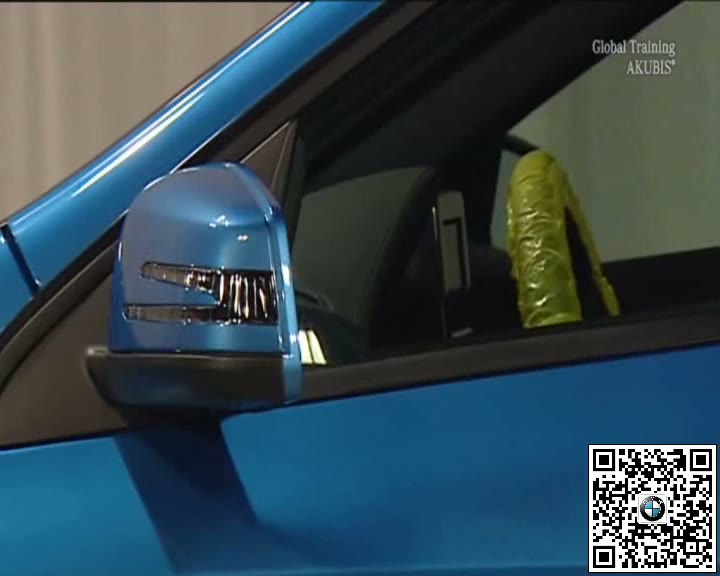

车外后视镜集成调节、加热、转向灯及其他选装功能，拆卸前应核对车辆配置和插头数量。

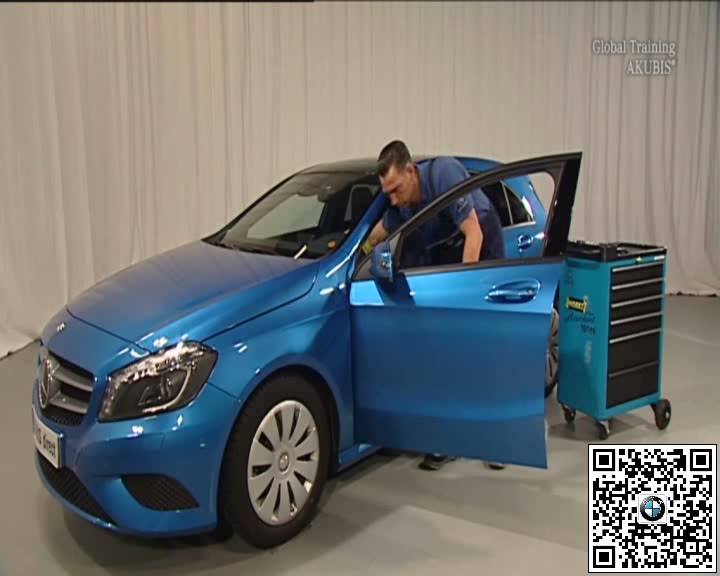

松开最后固定前必须从车外托住镜体，防止总成掉落损伤车门漆面。

一、保护车门并拆开三角饰板

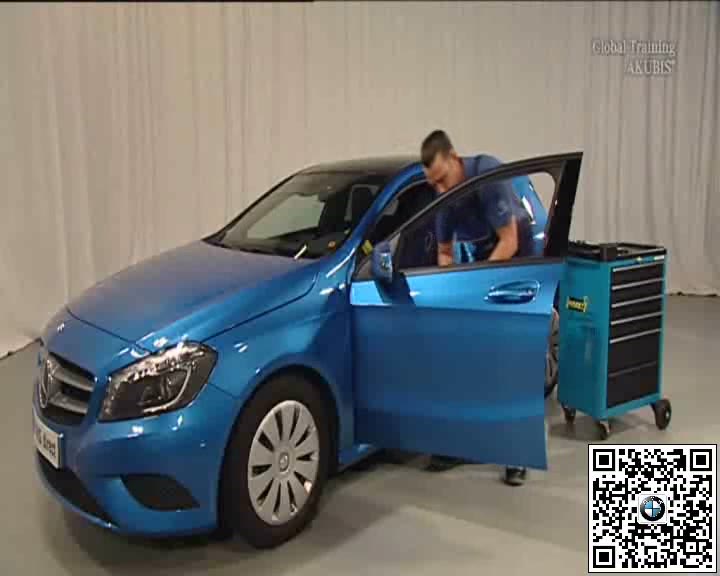

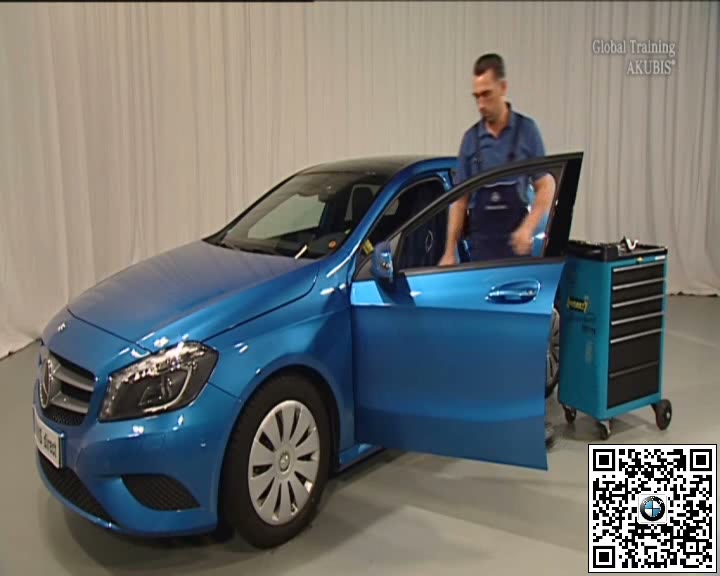

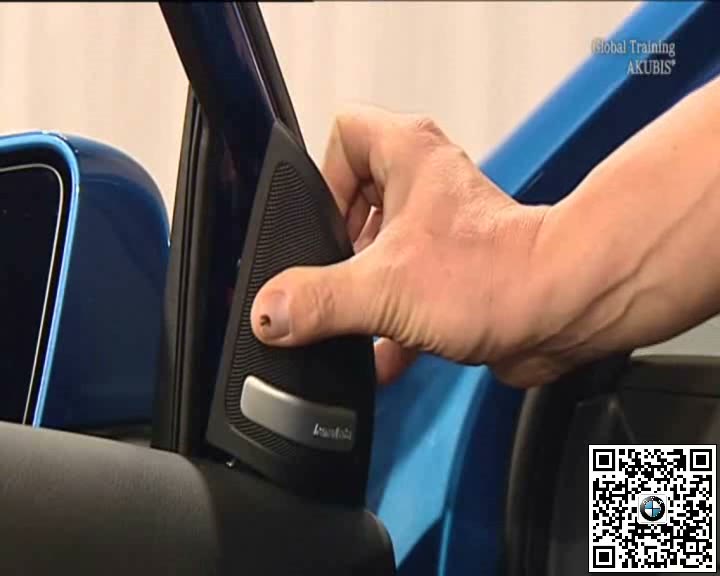

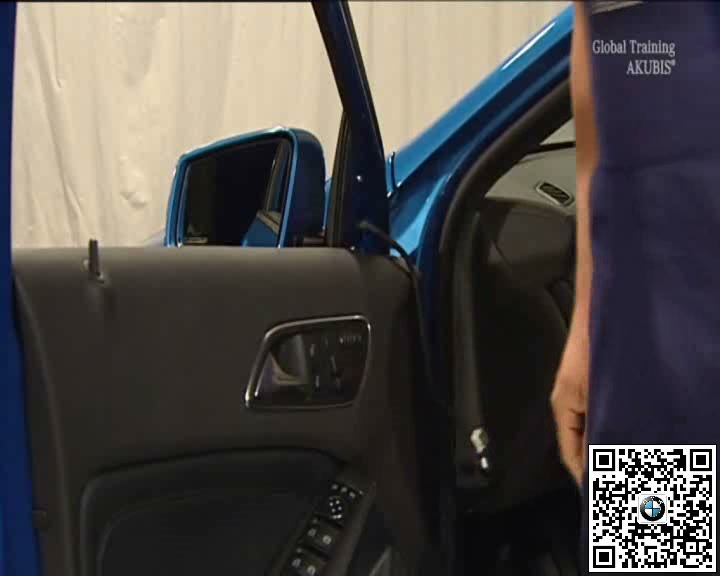

关闭点火，保护镜壳、车门和内饰，使用塑料工具释放车门内侧三角饰板。

二、进入插头和后视镜固定位置

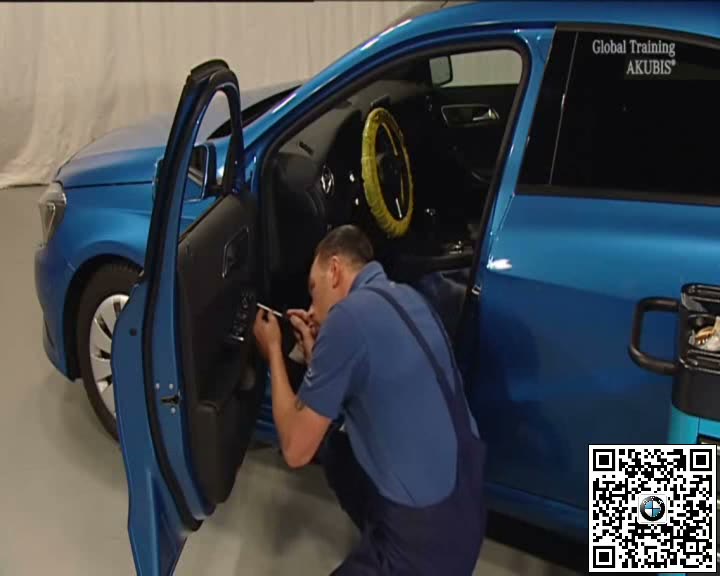

按配置拆开必要门饰件，找到镜体线束和固定螺栓，记录线束走向。

三、断开连接并承托移出镜体

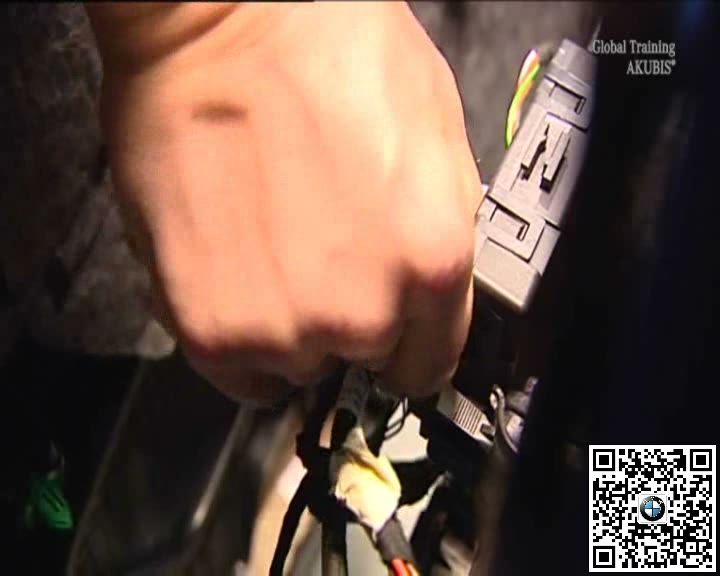

解锁插头，从车外托住后视镜后拆下固定，平稳抽出线束和总成。

四、装复并检查全部镜体功能

确认密封和定位正确，按规定紧固并恢复饰板，测试调节、加热、折叠和转向灯。

五、完工检查要点

• 镜体配置和插头数量已核对。
• 拆最后固定前镜体得到承托。
• 密封及线束走向正确。
• 全部后视镜功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
