2024+ 特斯拉 Model 3 左前靠背悬架更换：三处ECU导片、两组卡接与校准

2024+ Model 3左前座椅靠背悬架位于电动腰托总成上，通过固定卡子和定位夹保持。它与座垫悬架、靠背外壳及腰托泵不是同一部件。更换时先取得已拆下的电动腰托总成，再释放ECU导片、导管和悬架固定点；不能在总成仍挂在座椅上时直接拉扯悬架。

适用范围与维修位置

原厂英文名称为Suspension - Backrest - Front Seat - LH，中文条目称“缓冲支架 - 靠背 - 前排座椅 - 左侧”。校正代码1301020012，FRT 0.36，页面更新日期2026年8月9日。悬架拆装段列出三处ECU底部导片、两颗固定卡子和两处定位夹，没有单列悬架紧固扭矩；不能用关联腰托总成的5 N·m代替卡接要求。

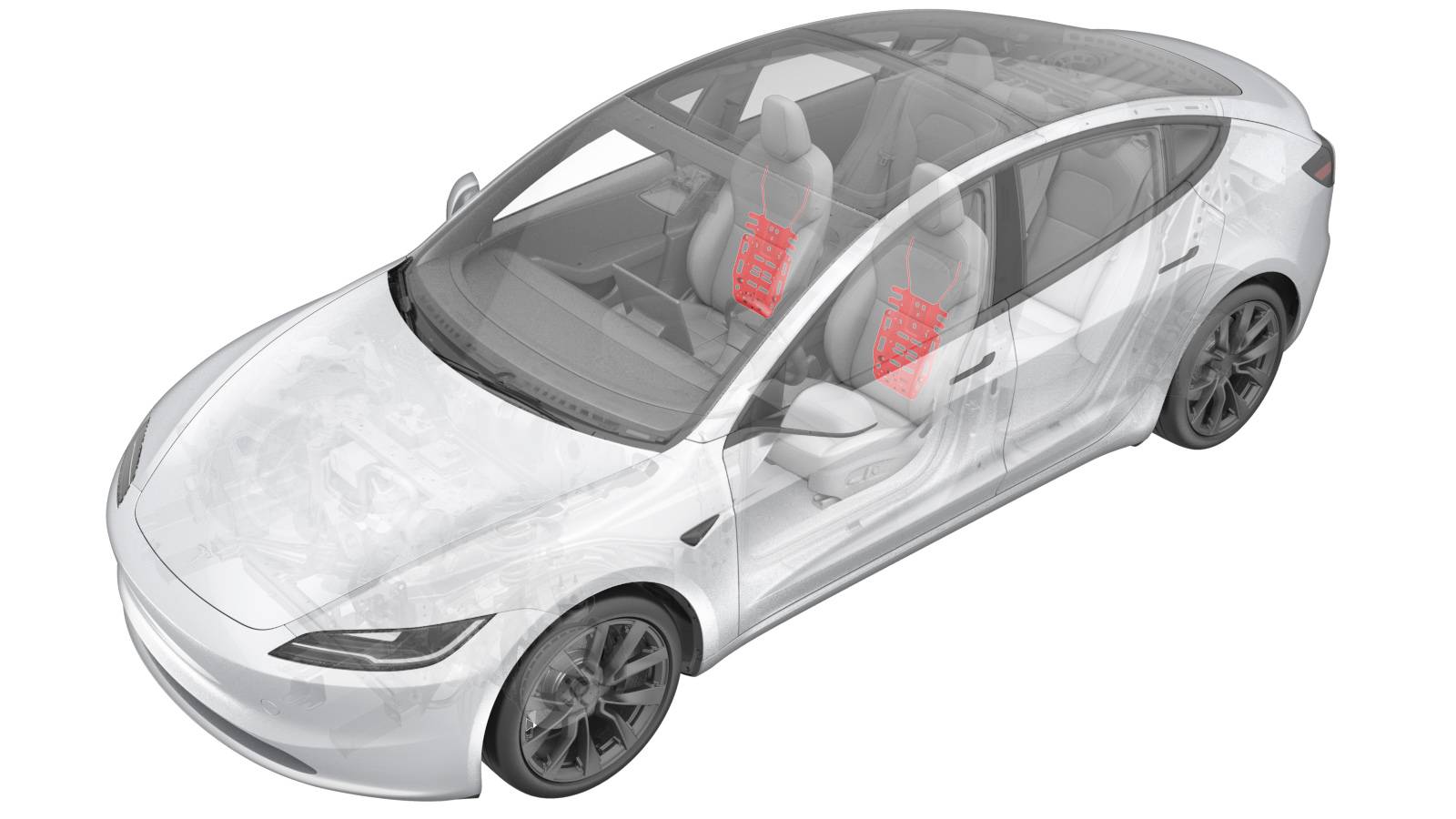

原厂位置图高亮驾驶位靠背区域。下方步骤图显示黄色腰托总成上的ECU、导管和悬架固定点，开工前应确认实车配置与图示相符。

取得腰托总成前，先处理安全隔离

按“腰托支撑 - 座椅靠背 - 驾驶位”资料拆下靠背外壳并断开低压电源，然后处理蒙皮固定件、侧气囊与远端气囊连接器、倾角电机、腰托阀组/ECU、腰托泵和通风扇连接。气囊插头释放方向、锁片和低压断开方法需逐项按独立资料执行，不用通电试拉的方式确认连接器。

原厂警告座椅底座边缘锋利，在座椅底座或附近作业须戴防割手套。腰托泵连接座椅框架的两颗卡子拆下后弃置，复装换用2077509-00-A；它们不同于下文悬架两颗固定卡子，不能混为一组。

前置总成取出时，按腰托资料完成下滑、底部压入与上滑、底部向外转出、再向下取出的动作。补充视频用于辨认总成与座椅框架的关系，不能跳过前面的断电及气囊连接器处理。

ECU先提起滑出，再释放导管

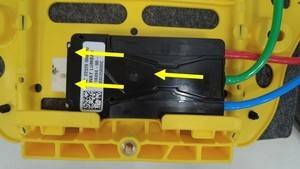

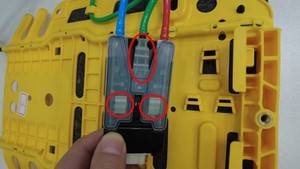

沿原厂黄色箭头方向提起并滑动ECU，释放底部三处导片，把ECU从腰托总成取下。图示导片位于ECU底面，拉开电线不能代替正确的提起和滑动动作。

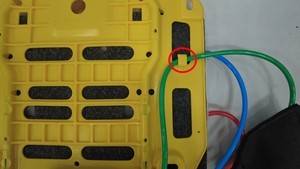

随后按图从电动腰托总成拆下导管。拆前记录导管与接口、相邻线束的路径，避免把导管误认成电气线束。

两颗固定卡子与两处定位夹分开处理

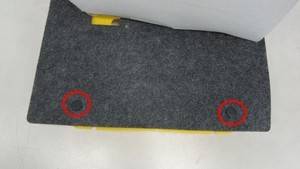

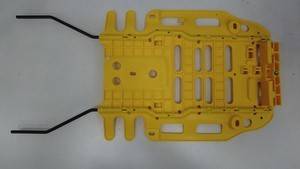

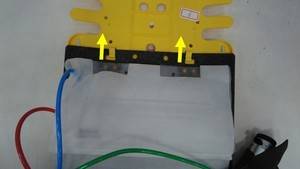

用卡子撬具释放悬架连接电动腰托总成的两颗固定卡子，再通过两处定位夹解除悬架的挂接，取下悬架。两组固定点承担不同作用：卡子释放后仍需解除定位夹，不能把“卡子已拆”理解为可直接拉出。

先挂定位夹，再装卡子和ECU

复装时先把悬架通过两处定位夹挂回电动腰托总成，再安装两颗悬架固定卡子。随后滑动ECU，让底面重新接合在三处导片下方，检查ECU保持稳定、无翘起。

导管恢复须单独确认：当前靠背悬架资料在拆卸段列出导管分离，安装段没有单独说明该连接的复接方法。不能因此把导管留在断开状态。回装腰托总成前，应结合对应零件资料和拆前记录核对接口及路径；无法确定恢复方式时暂停复装，先确认适用维修资料。

腰托总成恢复后，还要软件重装和校准

腰托复装资料要求先将总成支柱滑入框架上部、推向泡沫，再下滑并让底部卡入框架。以下视频供观察落位动作。

继续按腰托独立资料使用两颗新泵卡子，恢复远端气囊、泵、阀组/ECU、倾角电机、风扇及侧气囊连接和线束固定夹；腰托总成连接框架的螺栓紧固至5 N·m。恢复蒙皮、盖板和靠背外壳，再按低压资料连接电源。

腰托资料随后要求重新安装软件，并通过维护模式或Toolbox执行PROC_VCLEFT_SEAT-CALIBRATE。维护模式路径为Low Voltage → Seats → Calibrate Seat。校准过程中座椅自动移动，开始前清空座椅后方和下方，包括后装附件；完成后退出维护模式，升起车窗并关闭车门。

完工检查建议

逐项确认两处定位夹、两颗悬架卡子和三处ECU导片已接合，导管接口及走向已核实；线束不受夹压，泵卡子已换新，腰托固定螺栓已按5 N·m紧固。核对软件重装和校准完成情况，再检查座椅调整及腰托功能。若ECU松动、导管恢复不明确或校准失败，沿相应安装固定点、接口或校准资料回查，不以重复拉扯或继续调节掩盖问题。

原厂资料及关联程序

适用位置：Model 3 2024+驾驶位左前座椅靠背悬架。核对日期：2026年10月4日。

• 中文原厂程序：缓冲支架 - 靠背 - 前排座椅 - 左侧（拆卸和更换）。
• 英文原厂程序：Suspension - Backrest - Front Seat - LH (Remove and Replace)。
• 腰托支撑 - 座椅靠背 - 驾驶位（拆卸和更换）：取得腰托总成并按其固定、连接器和完工恢复要求执行。
• 保护壳 - 前排座椅 - 左侧（拆卸和更换）：腰托拆装前取得靠背内部通道。
• 低压电源 - 锂离子（断开和连接）：处理座椅气囊及电气连接前断电，按资料恢复。
• 软件重新安装 - 触摸屏：腰托复装后执行软件重新安装。
• 维护模式：执行座椅校准后正确退出维护模式。
• 原厂资料编号：GUID-A0E8E361-2D59-436C-A721-44D37CD01B91。

靠背悬架条目直接引用腰托总成拆装；外壳、低压电源、软件重装及维护模式入口来自腰托总成资料，分别负责前置访问、安全隔离和完工恢复。步骤图来自靠背悬架原厂资料，视频来自关联腰托总成资料。导管复接信息不足或实车座椅结构不同，应先确认对应版本。
