奔驰后搁板发出噪音，座椅撞击后围板 / 后搁板 (Refer to GI91.10-P-049985, V2)：LI91.10-P-050330

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

撞击后围板 / 后搁板

二、原通告列出的可能原因

限位挡块的标准化设置丢失

三、检查与补救步骤

检测范围：

提示：

调节到上侧限位

操作范围 A：

操作范围 B：

标准化：

提示：

单独进行软件更新或标准化。

。

附件

文件 描述

IMG_4585.jpg 图 1

IMG_4584.jpg 图 2

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

操作号与损坏代码

容 时间 损坏代码 提示

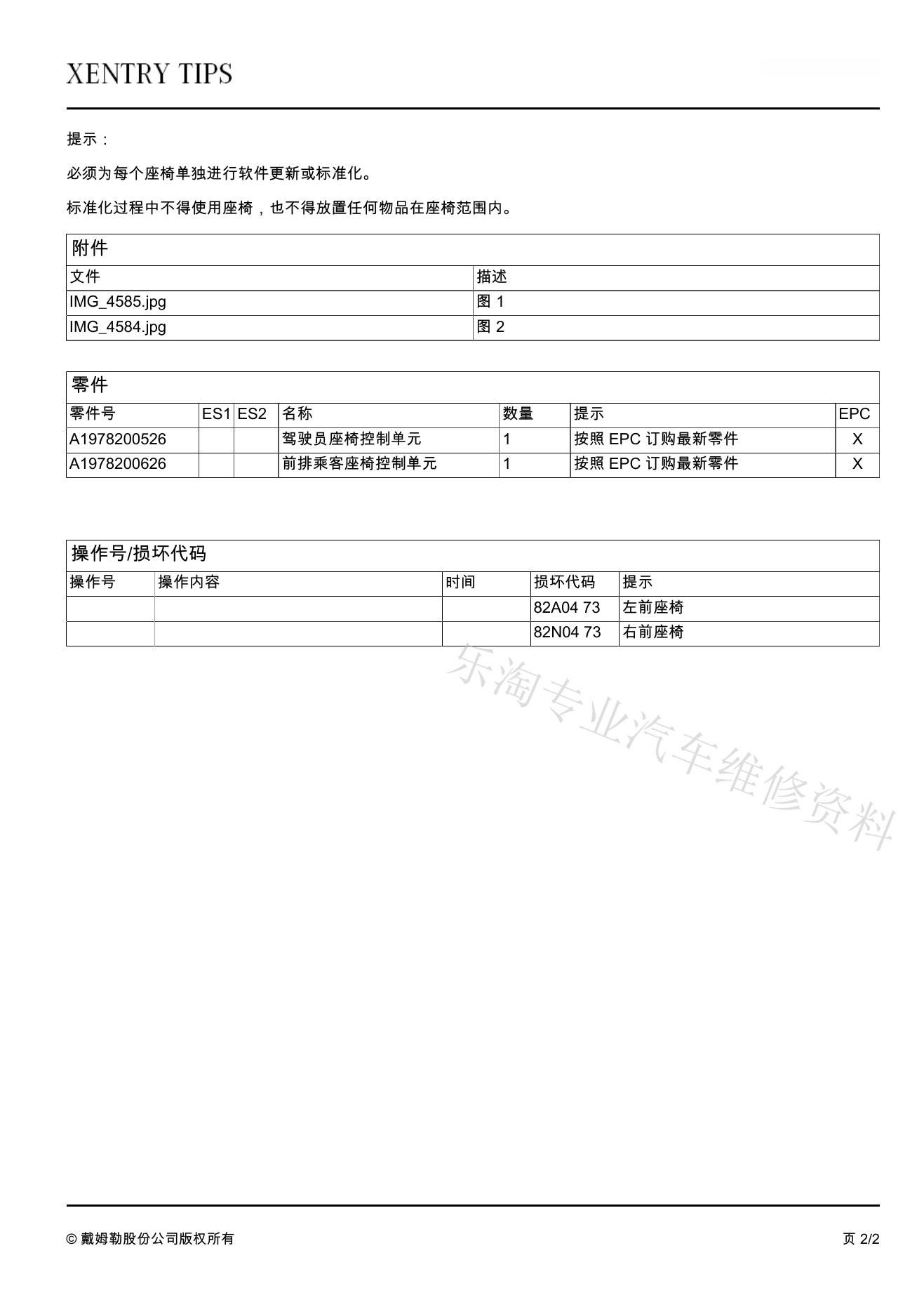

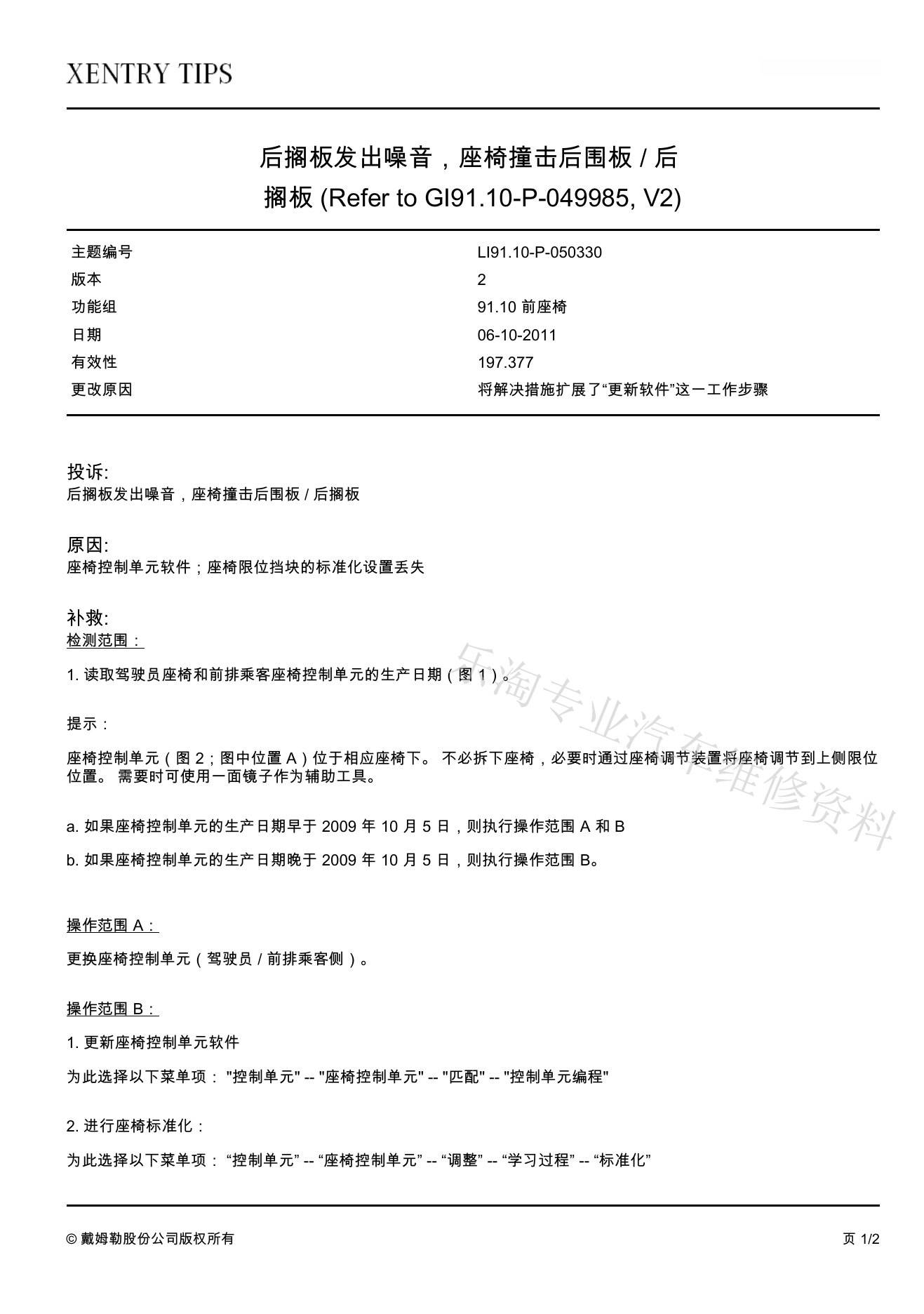

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
