本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI72.20-P-052435，版本3 |
|---|---|
| 功能组 | 72.20 尾门，后栏板 |
| 日期 | 2014-01-17 |
| 适用范围 | 车型 212.2，截至车辆识别号 (FIN/VIN)尾号663422 车型 204.2/204.9，带代码 890，截至车辆识别号 (FIN/ VIN)尾号942003 |
一、故障现象与投诉条件
- 掀开式尾门接缝尺寸不正常（见图）。
附件
文件 描述
Bild.jpg 图
二、原通告列出的可能原因
左侧掀开式尾门铰链弯曲。
打开掀开式尾门时，由于掀开式尾门锁卡住
（由后部信号采集及促动控制模组 (SAM) 的错误促动造成）左侧掀开式尾门铰链可能弯曲，
置。
三、检查与补救步骤
1. 更换左侧铰链并调节掀开式尾门。
2. 更换后部信号采集及促动控制模组 (SAM)。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 204 740 07 37 左侧尾门铰链 1 X204 X
A 212 740 03 37 左侧尾门铰链 1 S212 X
A 212 900 01 22 信号采集和促动控制模组控制
1 S212 X
A 204 906 58 02 信号采集和促动控制模组控制
1 X204 自改款年 (ÄJ) 09/1（代码
800）起
X
A 204 906 56 02 信号采集和促动控制模组控制
1 S204 自改款年 (ÄJ) 09/1（代码
800）起
X
A 204 740 01 37 左侧尾门铰链 1 S204 X
A 204 906 78 02 信号采集和促动控制模组控制
1 S204 在改款年 (ÄJ) 09/1（代码
800）以前
X
A 204 906 79 02 信号采集和促动控制模组控制
1 X204 在改款年 (ÄJ) 09/1（代码
800）以前
X
操作号与损坏代码
容 时间 损坏代码 提示
饰
板已拆下）
饰板
保险丝和继电器盒，根据诊断
更换
54590 TN
WIS参考
尾门铰链 X204 补救
尾门铰链 S212 补救
行李箱中带保险丝
和继电器模块的后部信号采
集及促动控制模组（SAM）
S212 补救
行李箱中带保险丝
和继电器模块的后部信号采
集及促动控制模组（SAM）
X204 补救
行李箱中带保险丝
和继电器模块的后部信号采
集及促动控制模组（SAM）
S204 补救
尾门铰链 S204 补救

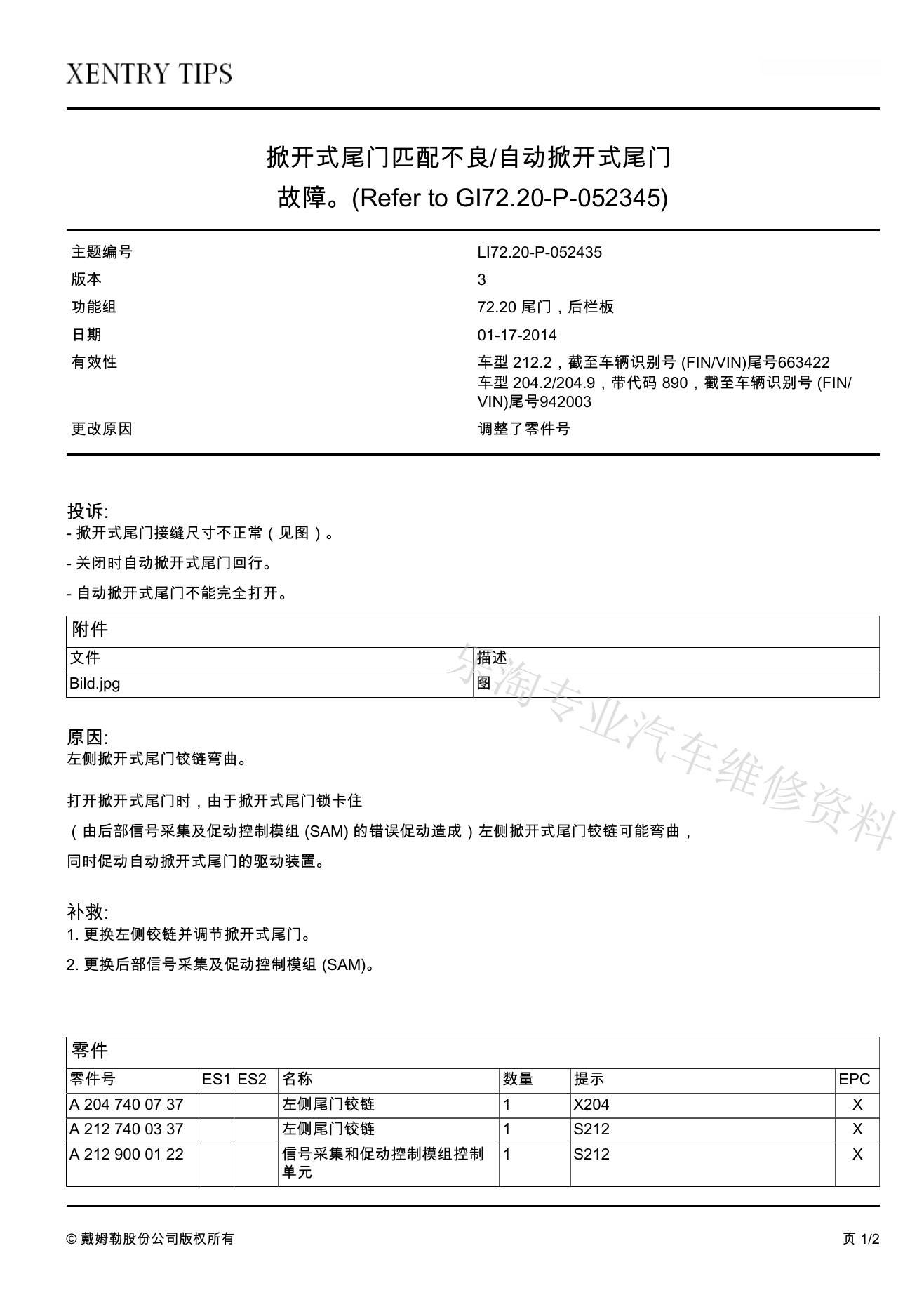

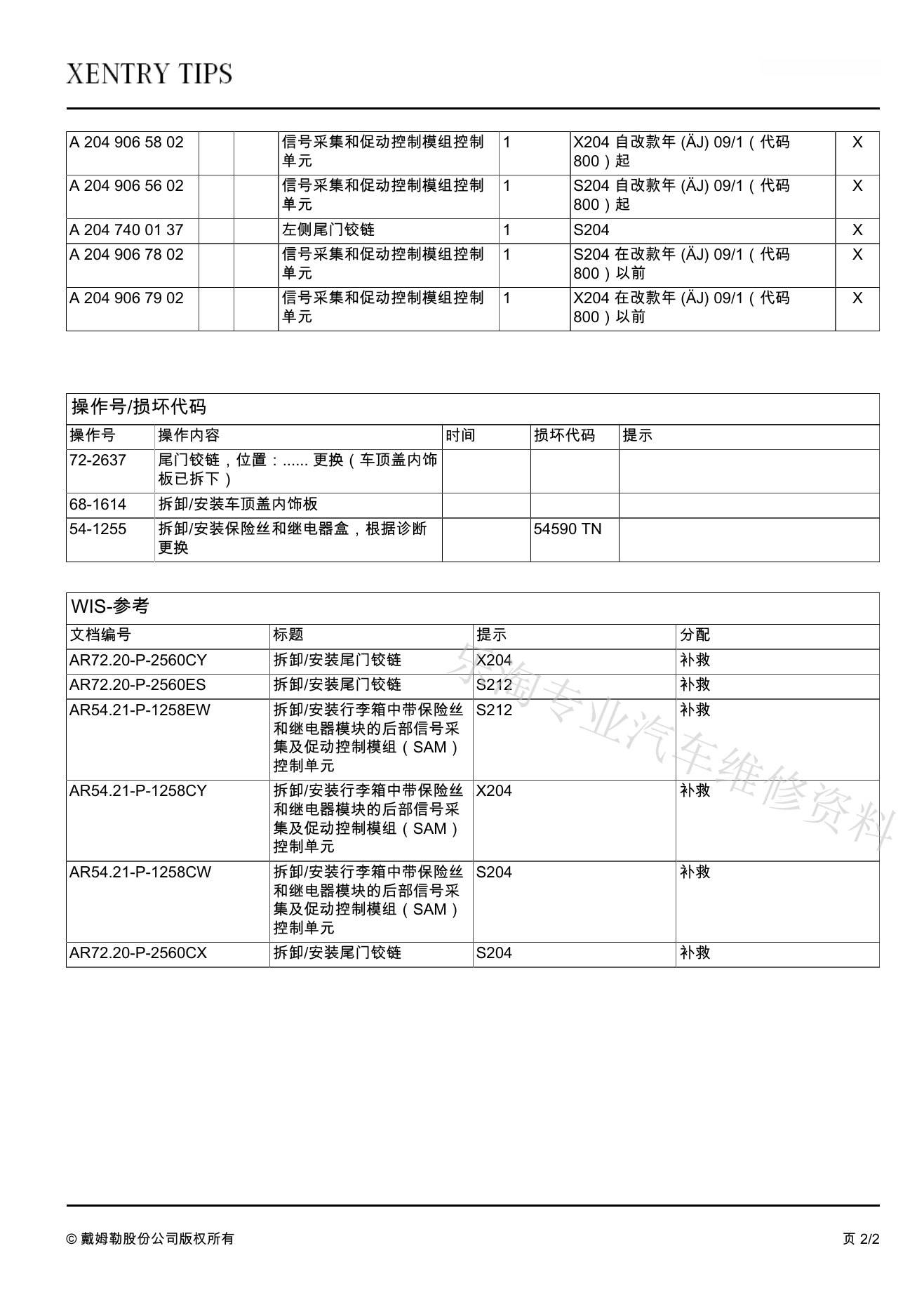

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
