2024+ 特斯拉 Model 3 前备箱照明安装：三路接线、密封条与功能复核

本程序适用于具备相应附件条件的 2024 年及以后 Model 3。施工会涉及检修板、紧急释放开关、粘贴模块和新密封条。

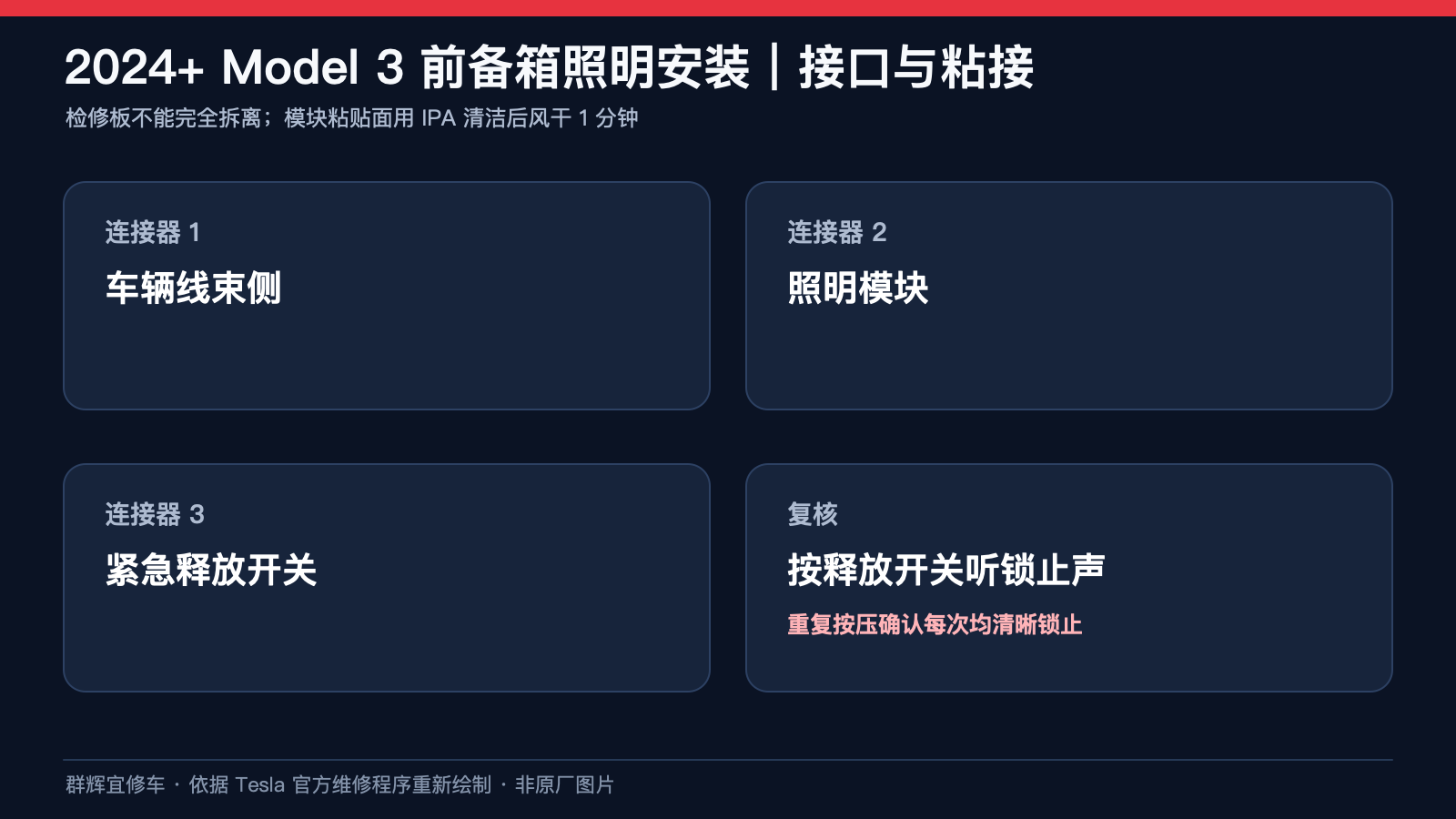

一、接口、粘接与复核要求

• 检修板仍连接线束，不能完全拆离车辆；
• 模块粘贴区域使用 IPA 湿巾清洁并风干 1 分钟；
• 依次连接车辆线束、照明模块和紧急释放开关；
• 按压紧急释放开关，必须每次听到清晰的锁扣动作声；
• 使用套件随附的新前备箱密封条。

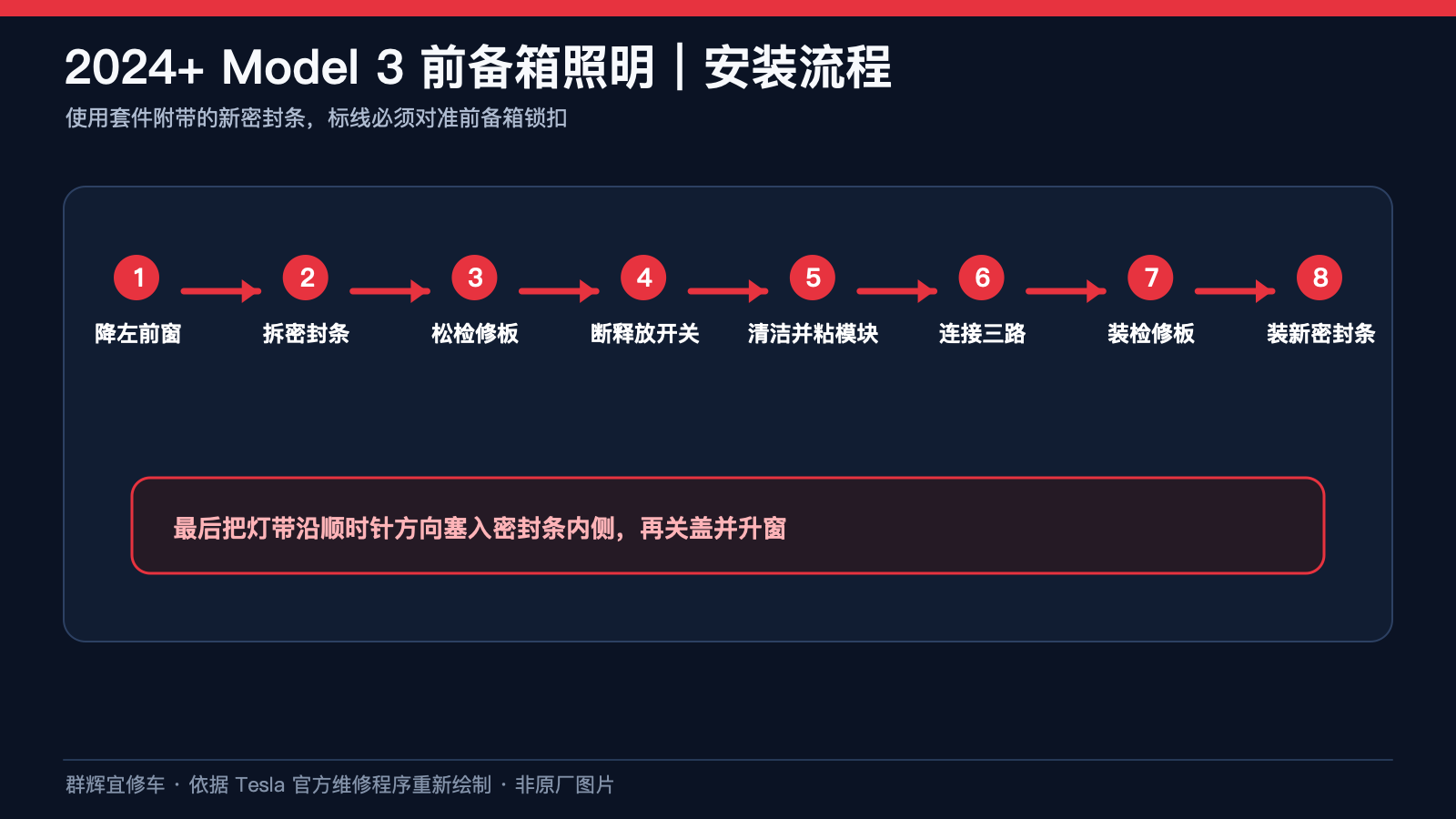

二、安装流程

1. 打开左前门并完全降下左前窗，随后打开前备箱。

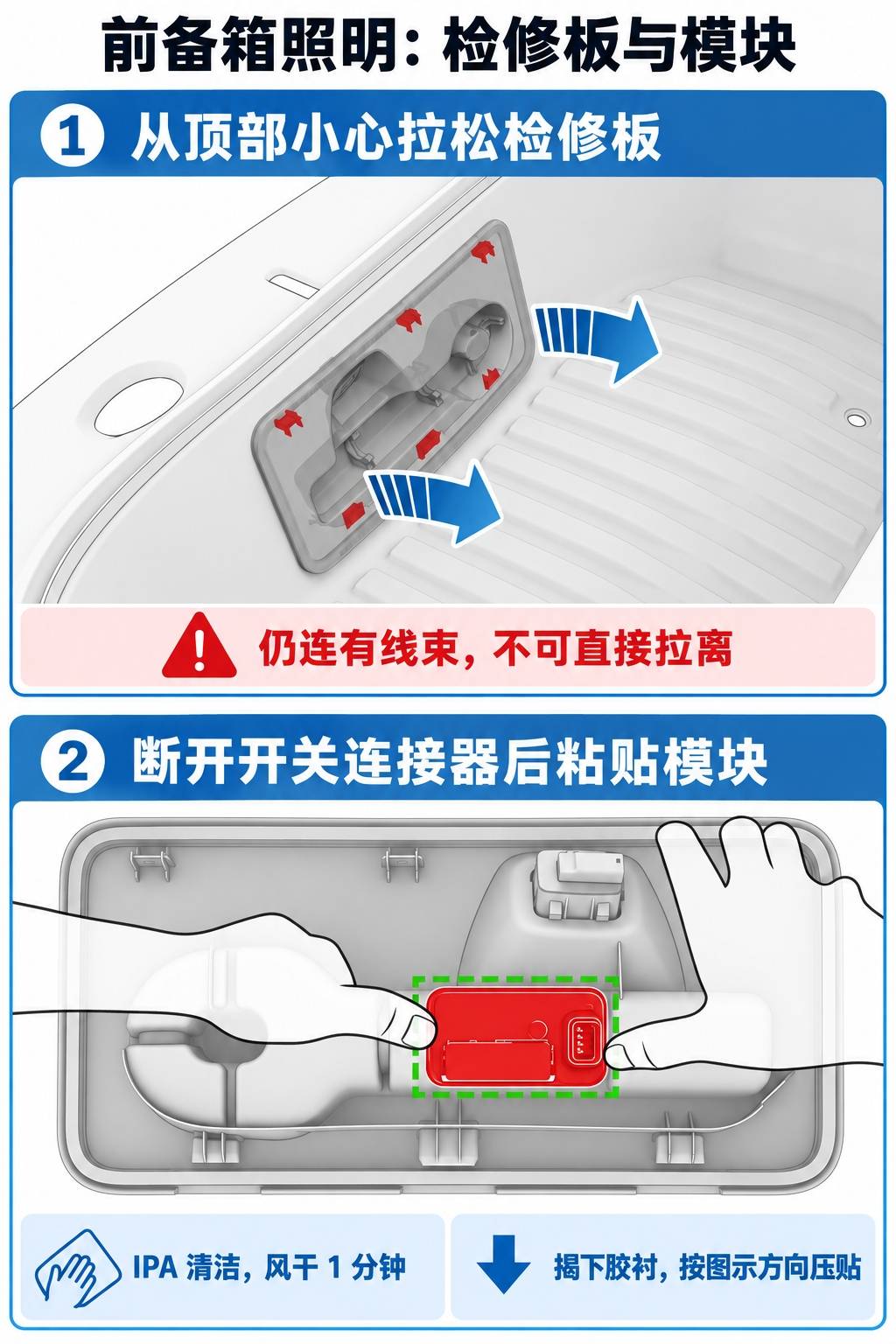

2. 拆下原密封条，松开检修板夹子但不要完全拆离。
3. 断开紧急释放开关连接器。
4. 清洁粘贴区，风干 1 分钟后按正确方向粘贴模块。

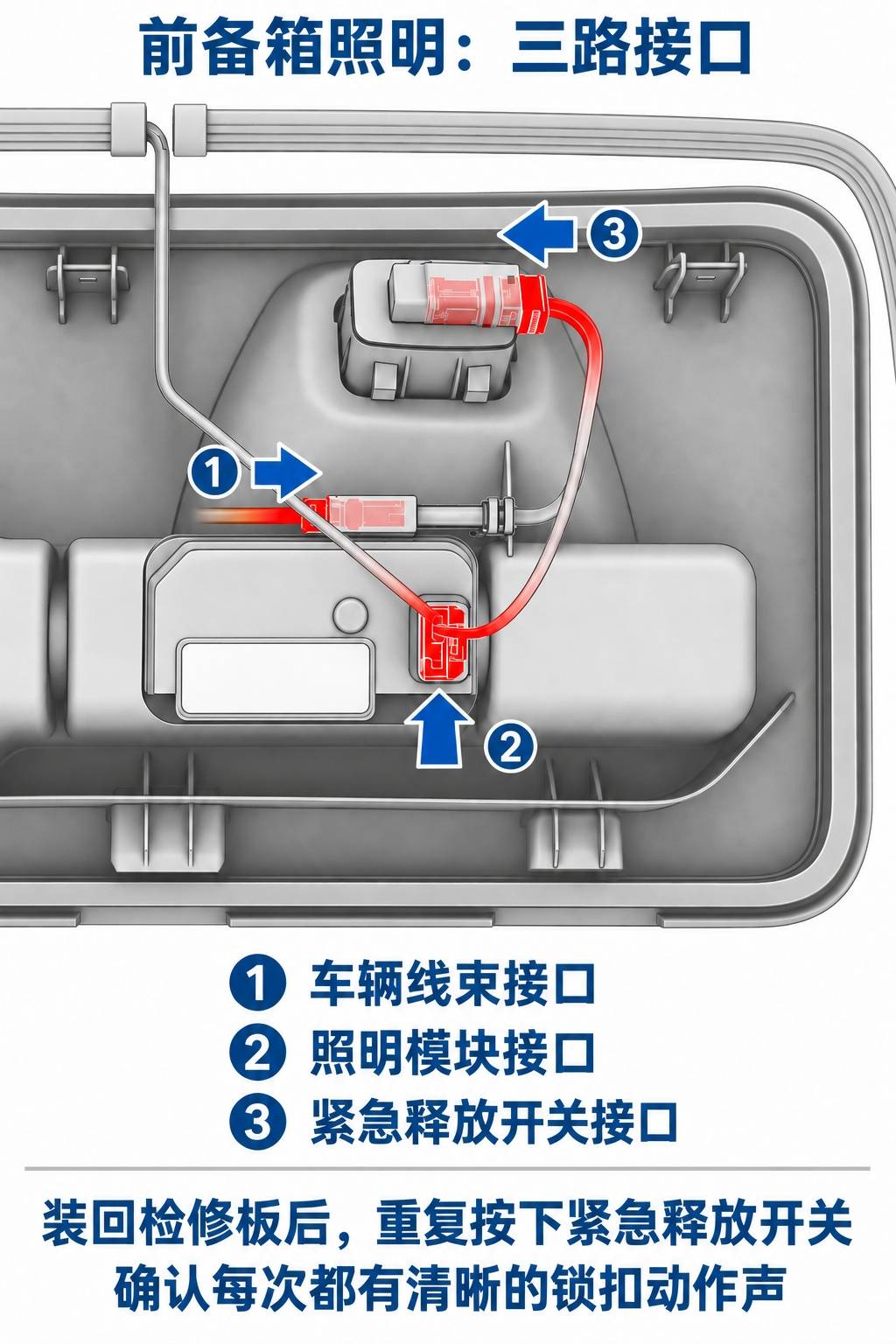

5. 按图核对并连接三路连接器；对齐检修板导片，再将固定夹安装到位，避免夹住线束。
6. 重复按压紧急释放开关，确认锁扣动作声。
7. 将新密封条标线与前备箱锁扣对齐，用橡胶锤轻敲就位。

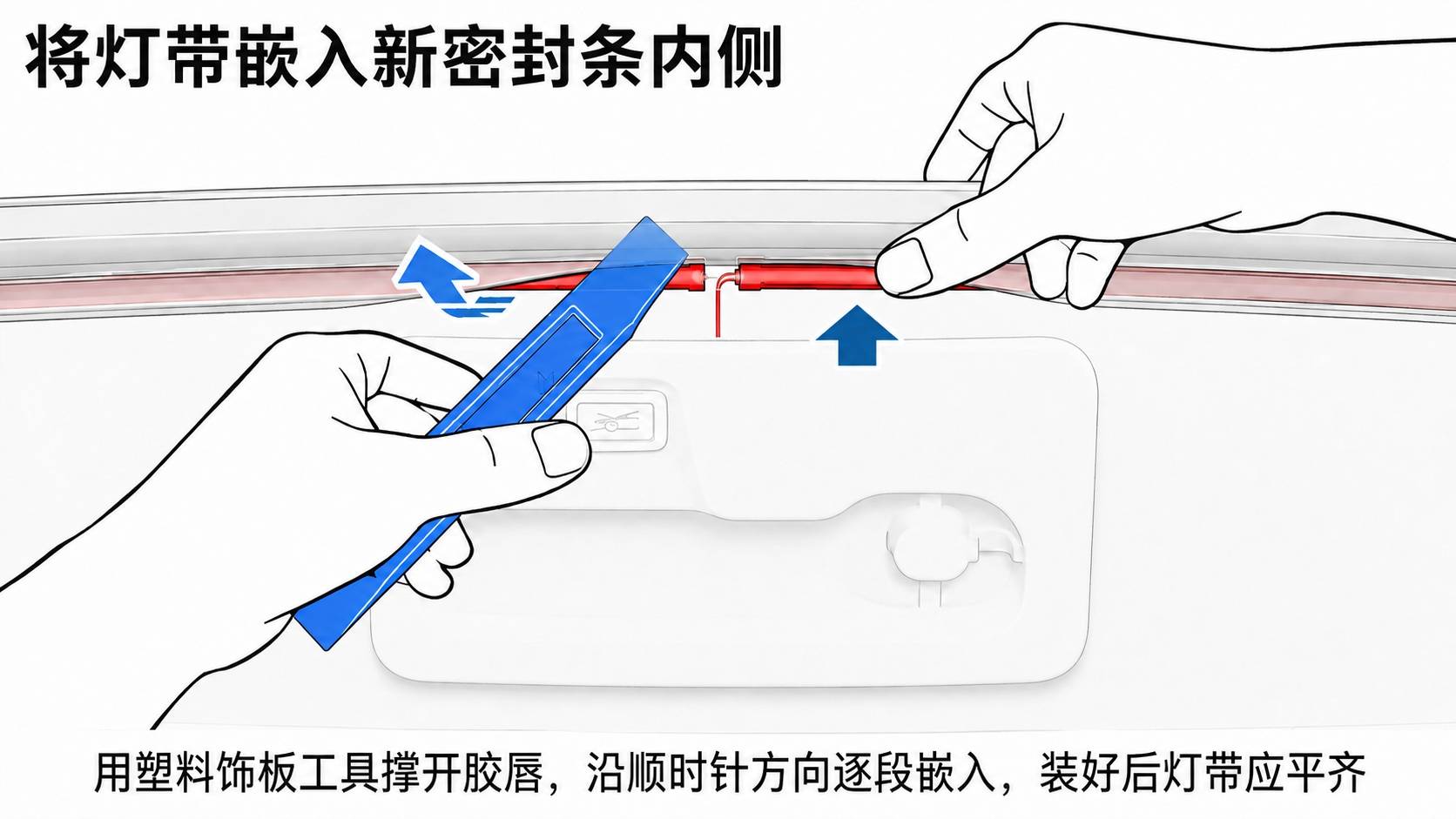

8. 用塑料饰板工具打开密封条胶唇，沿顺时针方向逐段插入照明带，确保灯带紧贴密封条内侧。
9. 关闭前备箱、升起左前窗并关门。

注意：紧急释放开关功能必须在装回密封条前确认；若没有清晰的锁扣动作声，应停止封装并检查连接。

资料来源与适用说明

本文依据特斯拉官方 Model 3 DIY 指南中的安装前备箱照明（2024+ 款 Model 3）重新整理。车辆配置或生产日期不同，应先核对实车结构和附件适用性。

配图说明：2026年9月10日按原厂10张步骤图复核全文；检修板释放与模块粘贴改为上下分步图，三路接口进一步放大并逐条核对线束走向，密封条灯带安装另图展示。图片为教学重绘，不是原厂图片，也不用于识别连接器针脚定义。
