宝马车载总线基础：CAN、LIN、MOST、网关与网络诊断

车载总线让多个控制单元共享信息。网络故障常表现为多个系统同时报码，诊断重点是确定供电、通信线路、拓扑位置和最先失联的节点。

一、从独立导线到车载网络

控制单元数量增加后，使用总线可减少重复传感器与线束，并让不同系统共享车辆状态。

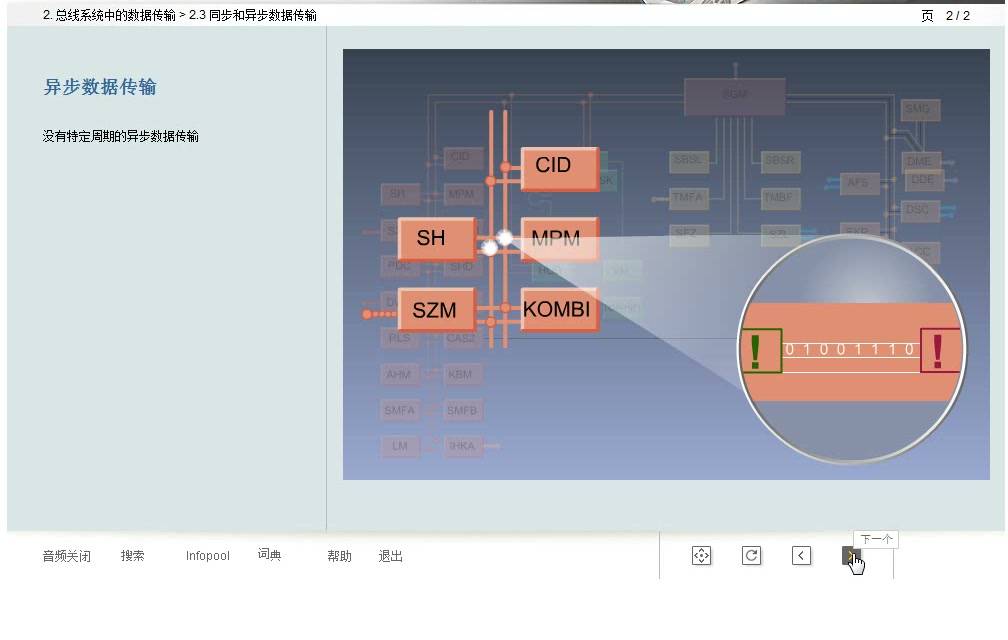

二、数据、报文与传输方式

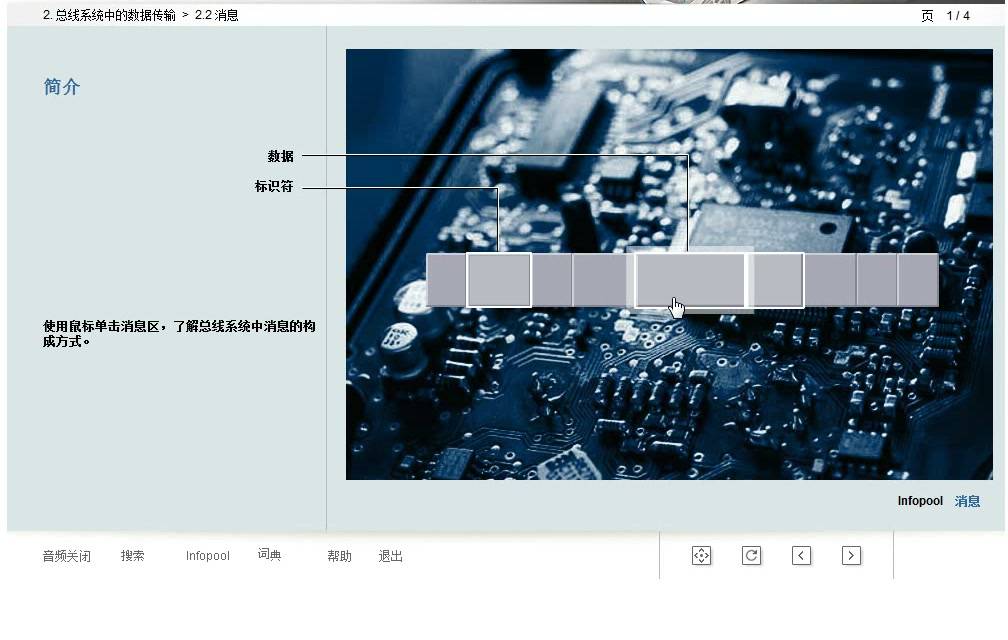

信息被组织成位、字节和报文，通过规定时序传输。串行总线不是把所有功能接在一根普通电源线上。

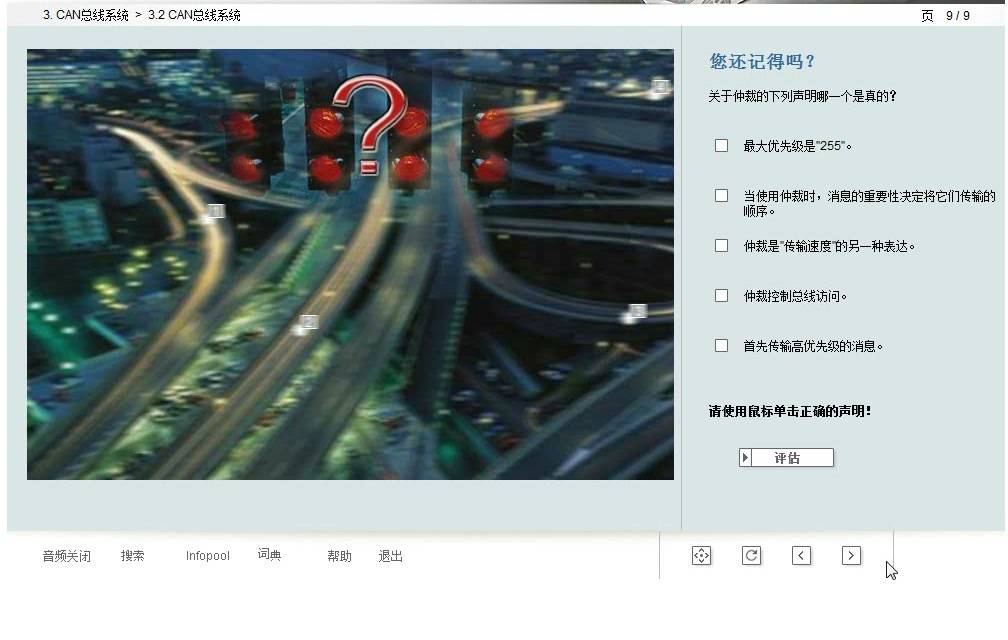

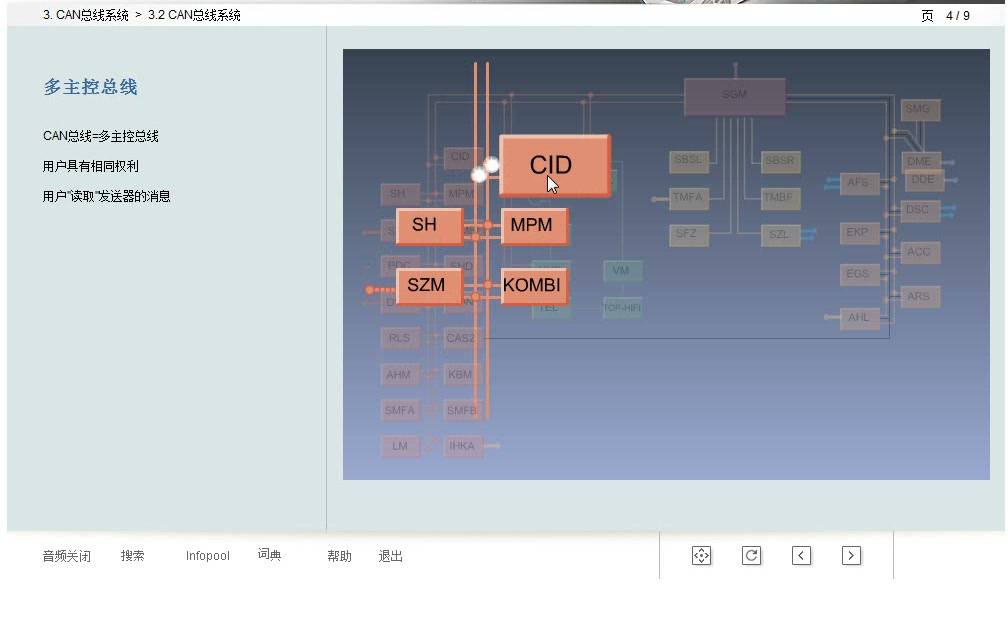

三、CAN总线基础

CAN通常采用双线差分传输。检查时关注波形、电压、终端电阻、短路以及支路连接。

四、LIN与局部子总线

LIN常用于速度要求较低的局部执行器和传感器，由主节点组织通信。

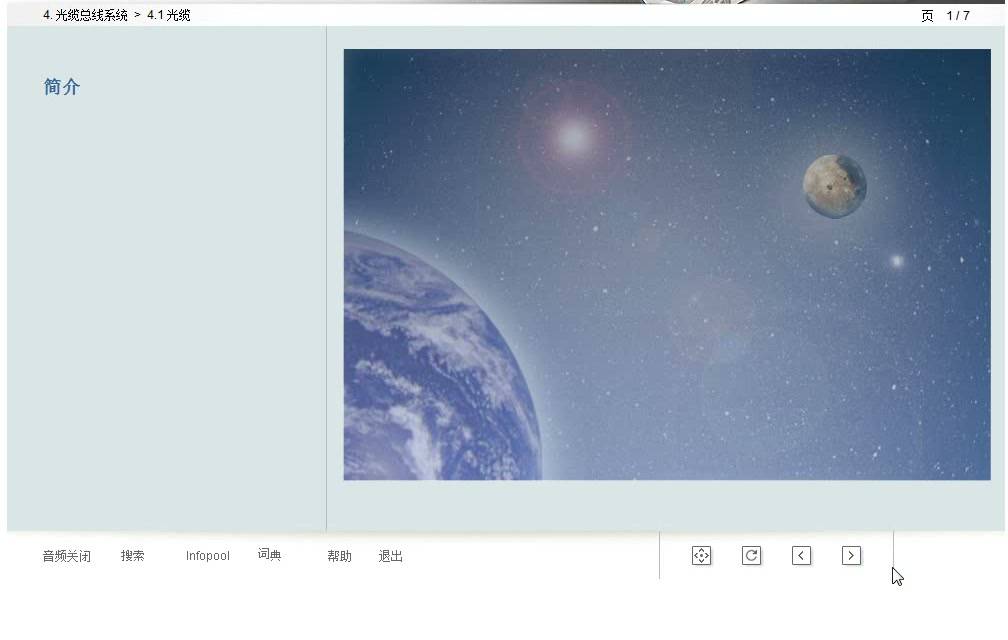

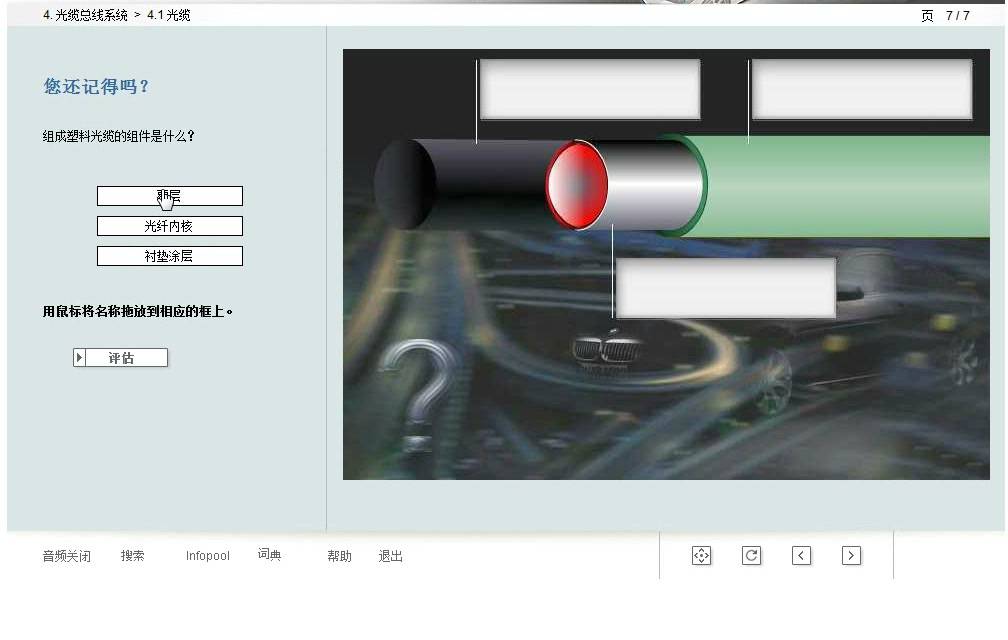

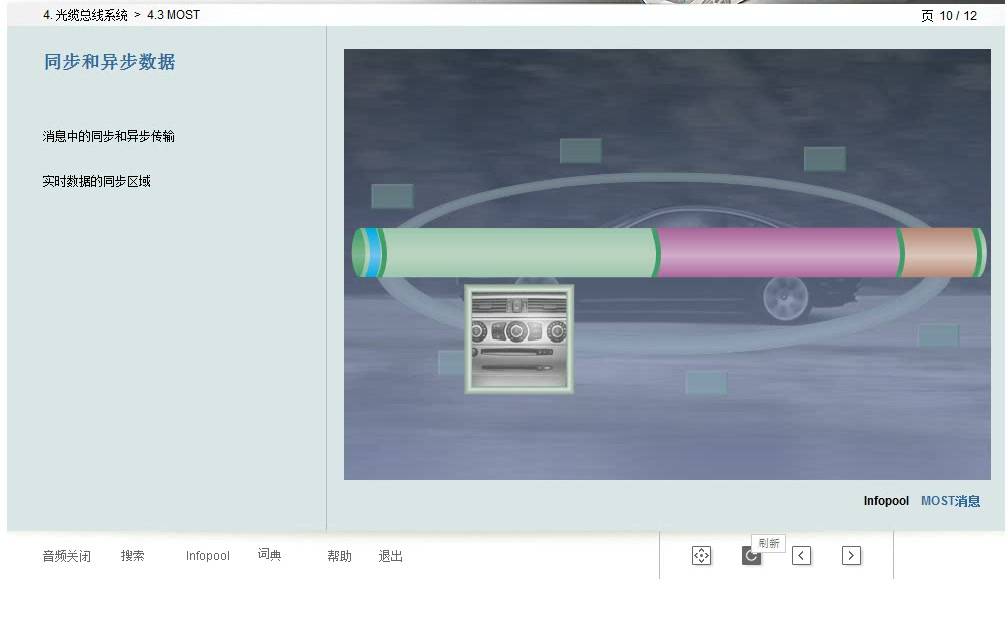

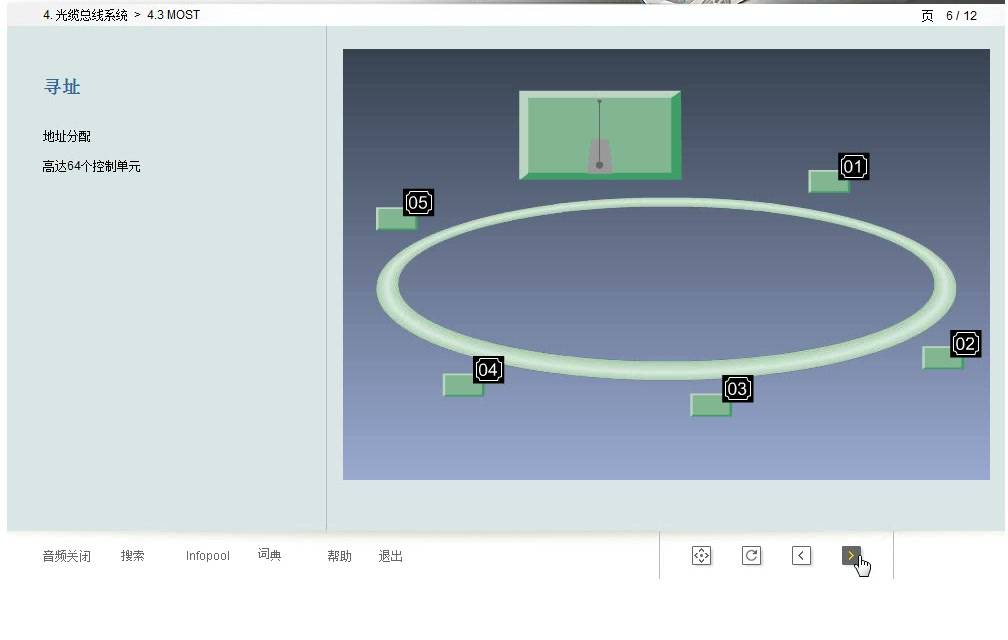

五、MOST与光纤网络

MOST用于多媒体数据传输，光纤环路中任一断点或节点故障都可能影响后续通信。

六、网络故障诊断顺序

先确认电源和搭铁，读取完整车辆测试，结合拓扑定位失联范围，再测量线路并逐步隔离，避免一次更换多个控制单元。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
