宝马配备6FL的E84蓝牙加装：PuMA 54282248-02

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 故障位置: 故障类型: ETK 错误，故障件 加装 加装 / 改装时的问题。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

对配备有609,6FL以及6VC的E84车辆目前没有任何蓝牙/电话免提改装套件. 如果在ETK中你选择了6FL,ETK也不显示任何零件号码.。

四、原通报维修措施

按照ISTA中的电路图和维修说明可以通过安装以下部件来实现蓝牙免提功能: 1. 蓝牙天线: 84 10 9 230 125 / 1个. 维修导线, 蓝牙电缆天线 L= 4000MM 61 13 6 918 332 / 1个. HF 插头触头 RTK031 61 13 6 918 328 / 1个. 插头外壳 天线导线. FAKRA 2. Kt MARR: 61 119 140 331/17. CVBS 线束 3. 麦克风和盖板: 84 31 6 938 762 / 1个. 免提电话 蓝牙 GSM 61 13 1 367 599 / 10个. 电线捆扎带 L=200MM/B=3,6MM 07 11 9 903 407 / 2%. 凸圆头自攻螺钉 ST4,2X13 取决于内饰板颜色: 51 44 7 036 783 / 1个. HAR, 麦克风 水平灰 或者 51 447 136 033 / 1个. 盖板, 麦克风 HB 安装结束后,请在ISTA/P中进行加装改装"加装通用充电和免提通话设备",结束后请检查功能。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

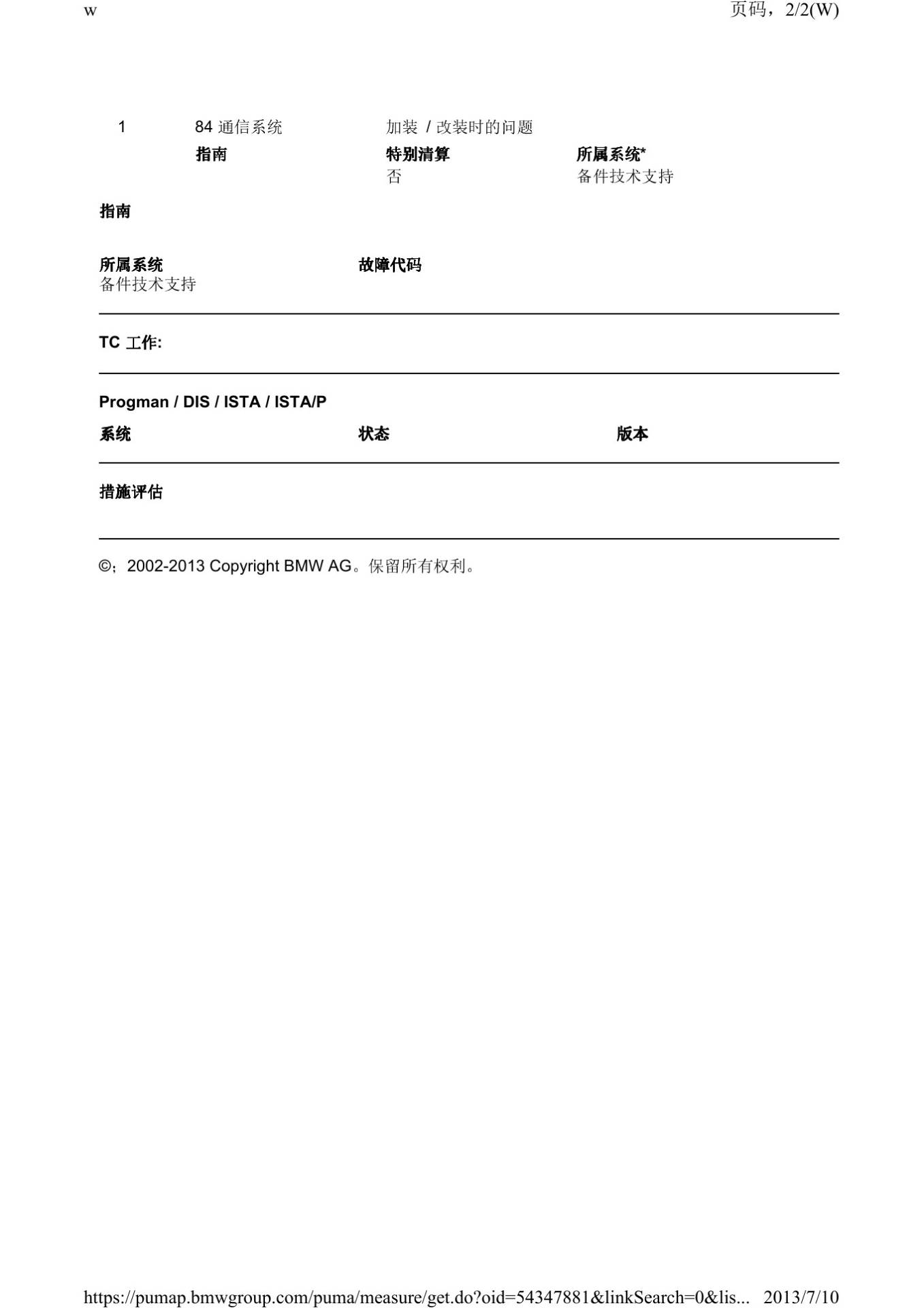

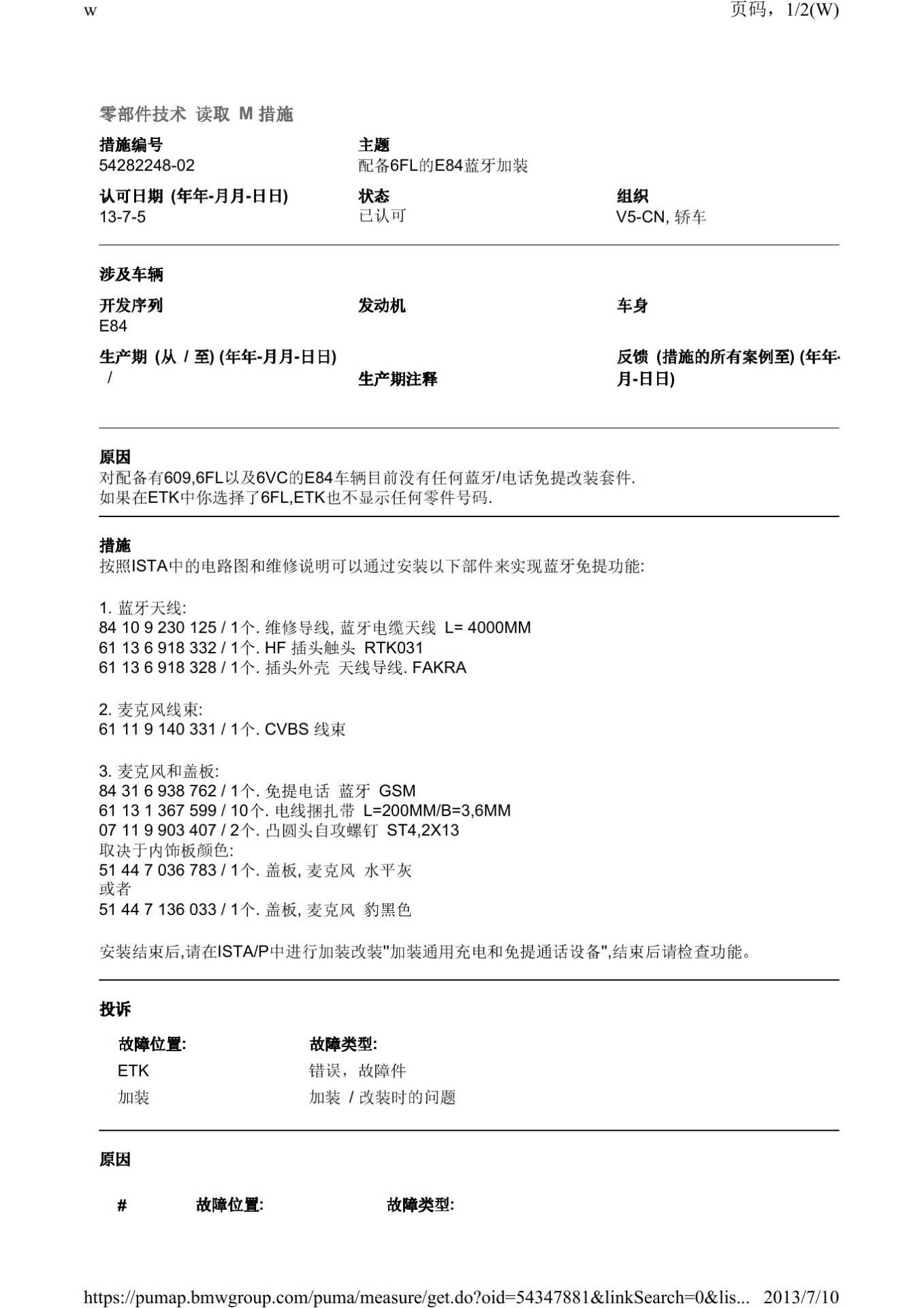

本文依据宝马PuMA技术通报54282248-02及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
