宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)

肖师傅 技术培训评论6,5002阅读模式

气缸 5 至 8 侧)

需要的准备工作:

  • 拆下左偏心轴的调整马达

  • 拆下气缸侧 5 至 8 的点火线圈
  • 拆下左气缸盖罩
  • 拆下气缸侧 5 至 8 的火花塞
  • 拆下左侧进气和排气调整装置

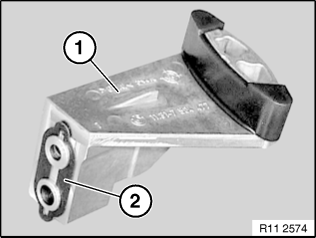

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片1拆下滑轨 (1)

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片2在六角段上转动排气凸轮轴,直至气缸的排气凸轮 (6) 朝上。

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片3注意!

不允许混淆气缸 1 至 4 和 5 至 8 的凸轮轴轴承盖。

提示:

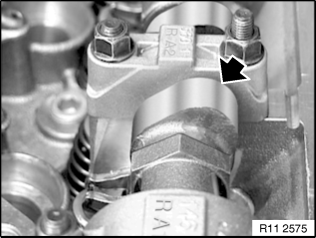

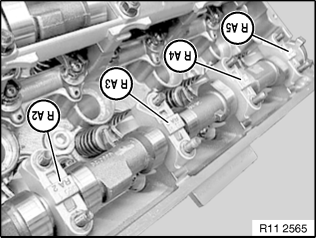

排气凸轮轴的轴承盖在气缸侧 5 至 8 带有标记 R A1 至 R A5,可从进气侧看到此标记。

将螺母松开并拆下轴承盖 R A1。

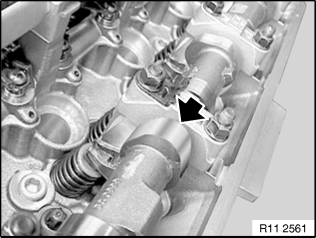

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片4提示:

油管的固定夹 (1) 安装在轴承盖 3 和 5 上。

松开轴承盖 R A2 至 R A5 的螺母。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片5拆下轴承盖 R A2 至 R A5。

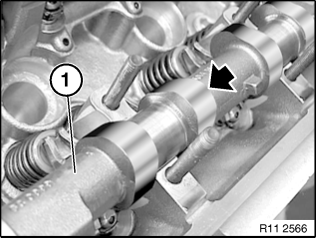

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片6拆下排气凸轮轴 (1)。

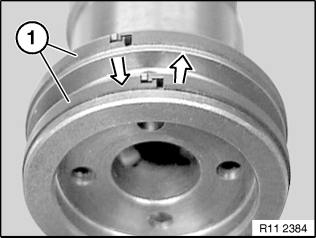

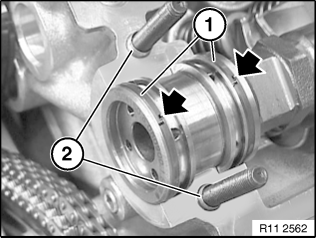

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片7注意!

矩形环 (1) 非常容易断裂。

矩形环 (1) 卡在接口处。

矩形环 (1) 一侧压入凹槽,另一侧抬高并脱出卡子。

小心地将矩形环 (1) 拔开并向前拆下

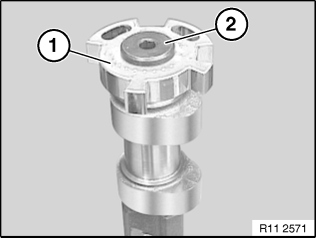

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片8如有必要更换脉冲信号齿 (1)。

松开螺栓 (2) 并取下脉冲信号齿 (1)。

安装

排气凸轮轴的安装与拆卸分开叙述。

清洁所有轴承位置和排气凸轮轴凸轮,并上油。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片9提示:

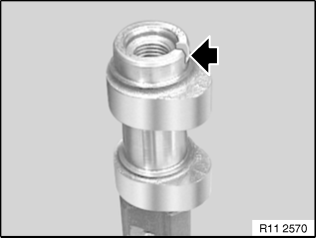

凸轮轴依靠一个凹槽,脉冲信号齿依靠一个凸缘进行固定。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片10安放脉冲信号齿 (1) 并将其与凸轮轴上的凹槽对准。

装入螺栓 (2) 并拧紧。

拧紧力矩 11 31 14AZ。

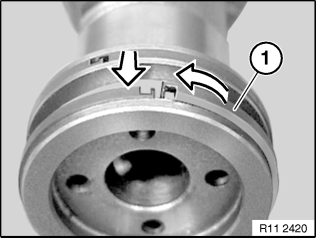

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片11安装矩形环 (1):

注意!

矩形环 (1) 非常容易断裂。

小心地将矩形环 (1) 拉开,并从前面装入。

将矩形环 (1) 的一侧压入凹槽中,另一侧钩住嵌入。

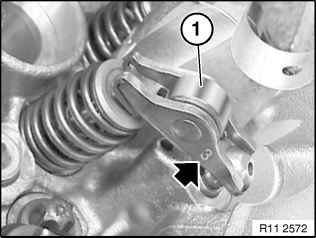

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片12提示:

排气凸轮轴凸轮推杆 (1) 的构造与进气凸轮轴凸轮推杆相同。

图中所述的分类 3 对排气凸轮轴的功能无影响。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片13注意!

装入排气凸轮轴时凸轮推杆 (1) 容易错位。

应确保凸轮推杆 (1) 如图所示固定在液压气门间隙补偿元件和气门上。

使用过的凸轮推杆 (1) 只能在原来的位置上重复使用。

将凸轮推杆 (1) 笔直对齐。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片14用发动机机油浸润排气凸轮轴和轴承盖。

将排气凸轮轴 (1) 装入。

转动排气凸轮轴 (1),直至气缸 6 的排气凸轮朝上。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片15检查配合套 (2) 的损坏情况,及安装位置是否正确。

矩形环 (1) 的末端朝上。

确保矩形环 (1) 末端卡入。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片16注意!

不允许混淆气缸 1 至 4 和 5 至 8 的凸轮轴轴承盖。

提示:

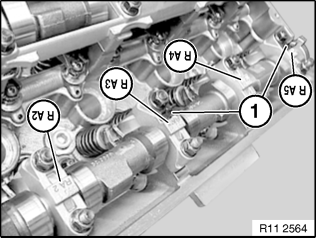

排气凸轮轴的轴承盖在气缸侧 5 至 8 带有标记 R A1 至 R A5,可从进气侧看到此标记。

安放轴承盖 R A2 至 R A5。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片17提示:

油管的固定夹 (1) 安装在轴承盖 3 和 5 上。

装入所有螺母并用手拧紧至无间隙。

将轴承盖 R A2 至 R A5 的螺母从内向外以 1/2 圈为步幅均匀拧紧。

拧紧力矩 11 31 1AZ。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片18注意!

不允许混淆气缸 1 至 4 和 5 至 8 的凸轮轴轴承盖。

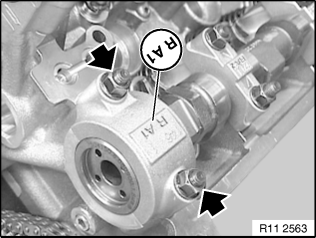

安放轴承盖 R A1,使其标记可从进气侧看到。

装入螺母并拧紧螺母。

拧紧力矩 11 31 1AZ。

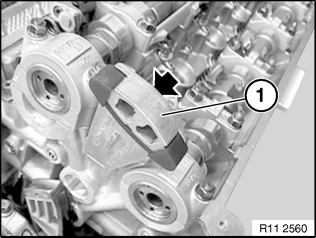

宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片19提示:

在气缸盖和滑轨 (1) 之间安装有一个密封件 (2)。

更新密封件 (2) 并将其预安装到滑轨 (1) 上。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片20将滑轨 (1) 连同密封件一起安装,装入并拧紧螺栓。



宝马E66拆卸和安装或更新左侧排气凸轮轴 (N62/N62TU)-图片21逆旋转方向转动排气凸轮轴,直到第 5 缸上的凸轮如图所示处于斜着朝上的位置。



安装左侧进气和排气调整装置。

安装气缸侧 5 至 8 的火花塞。

安装左气缸盖罩。

安装气缸侧 5 至 8 的点火线圈。

装配好发动机。
