奔驰W211 271发动机拆装气门室盖罩

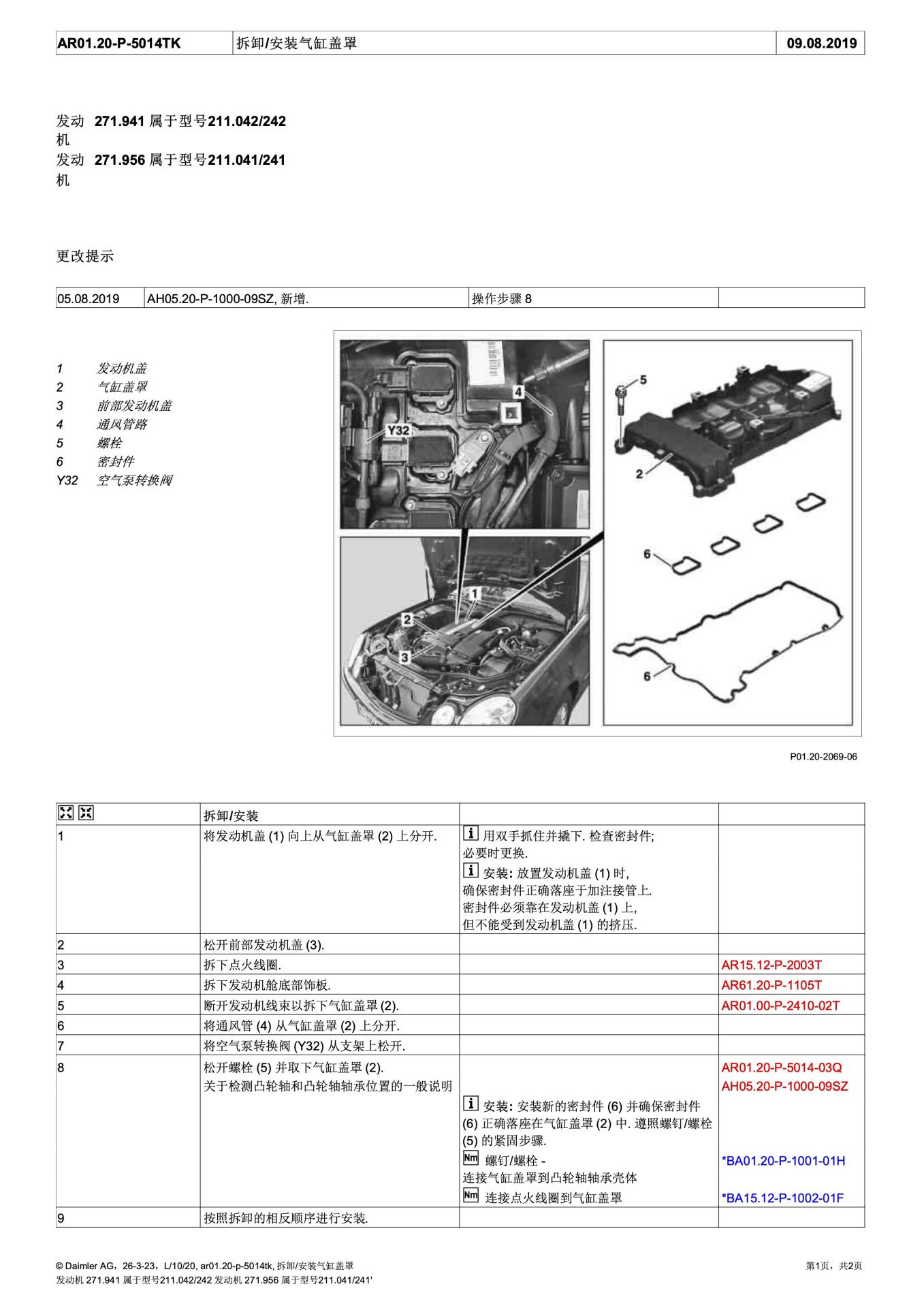

拆卸/安装气缸盖罩 (奔驰 M271 发动机)

1. 维修准备工作

• 安全警示：严禁接触高温或旋转部件；必须固定车辆防止移动 。
• 基础拆卸：
  • 发动机盖：用双手抓住并撬下发动机盖 (1)，检查并确保密封件在安装时正确落座 。
  • 饰板与附件：松开前部发动机盖 (3)，拆下点火线圈及发动机舱底部饰板 。
• 管路与线束：断开发动机线束，将通风管 (4) 从气缸盖罩上分开，并将空气泵转换阀 (Y32) 从支架上松开 。

2. 过程记录（拆卸步骤）

• 气门室盖拆卸：依次松开所有螺栓 (5)，小心取下气缸盖罩 (2) 。
• 检测提示：拆卸后应遵照 AH05.20-P-1000-09SZ 说明，对凸轮轴和凸轮轴轴承位置进行一般性检测 。

3. 安装标准与核心要求

• 密封准则：
  • 必须安装新的密封件 (6) 。
  • 硬核标准：确保密封件 (6) 完美嵌入气缸盖罩 (2) 的凹槽内，严禁挤压或落座不正 。
• 完工检查：发动机运转后，必须检查是否存在泄漏风险 。

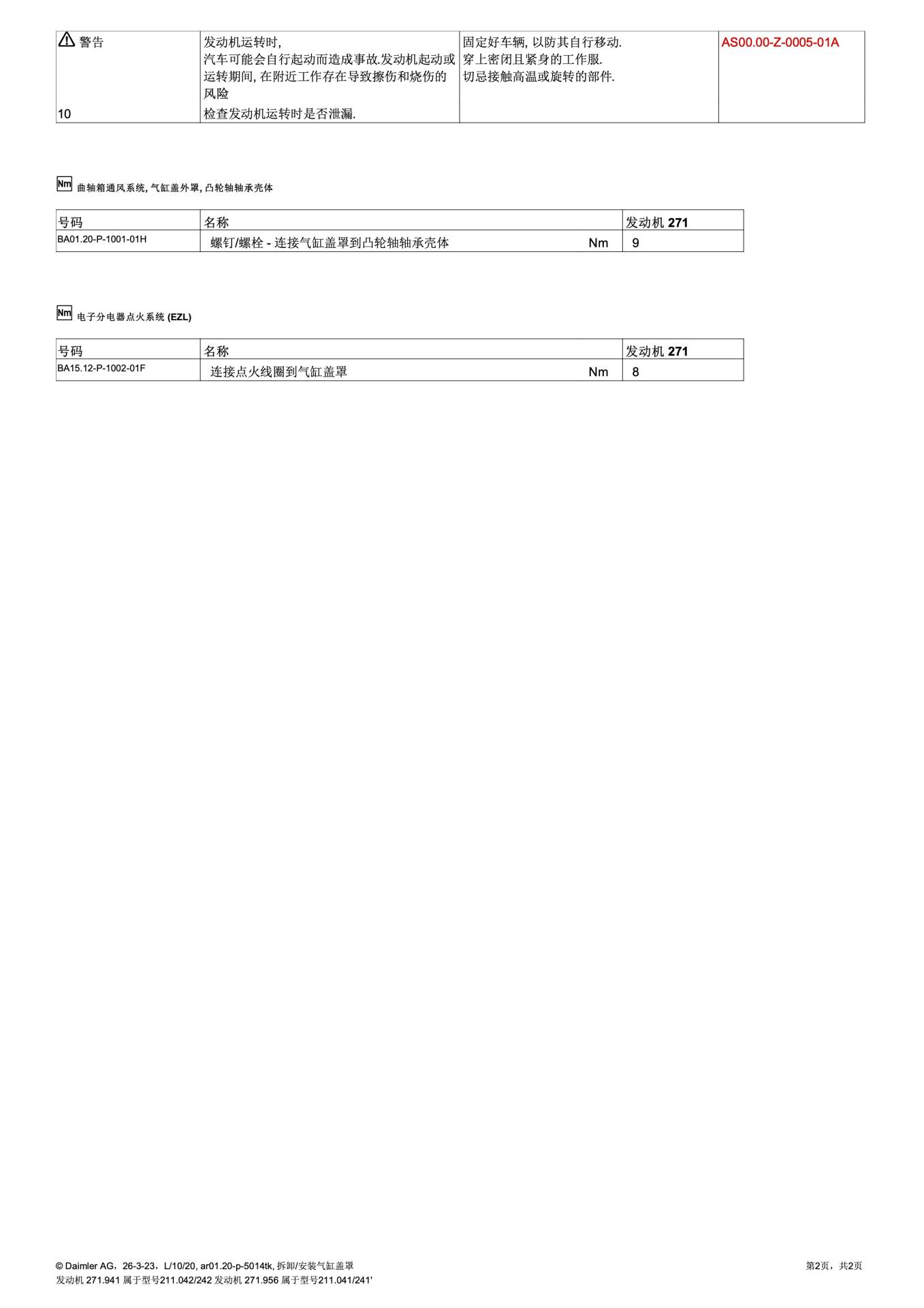

4. 关键紧固力矩标准表 (Nm)
