宝马X5车身电脑(1针+42针+54针+54针+42针+24针+54针+ 54针+54针+12针)端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

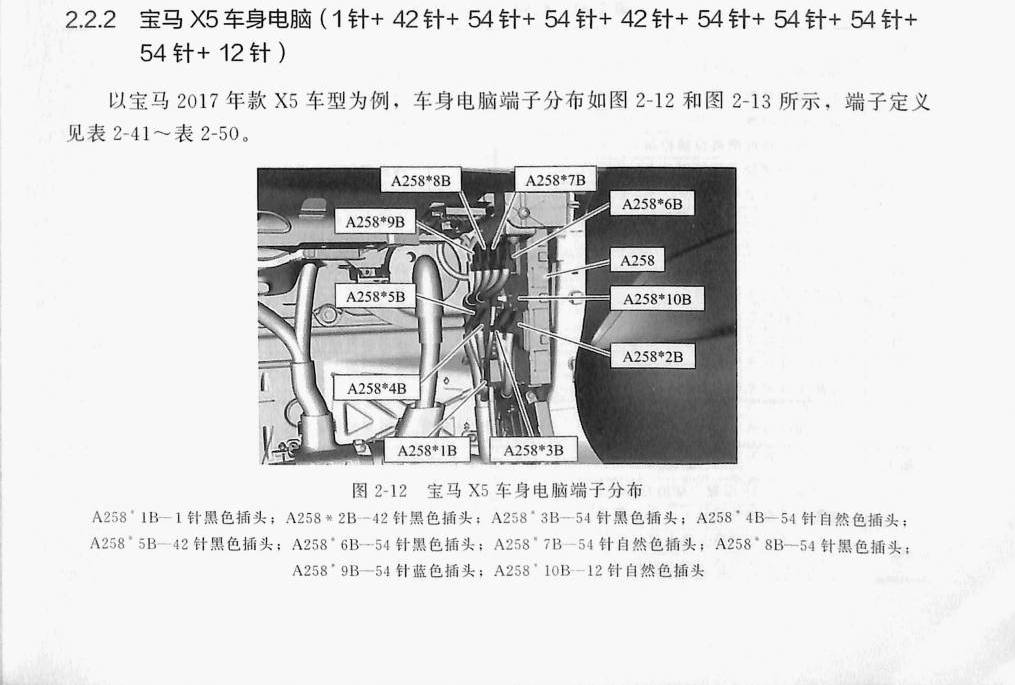

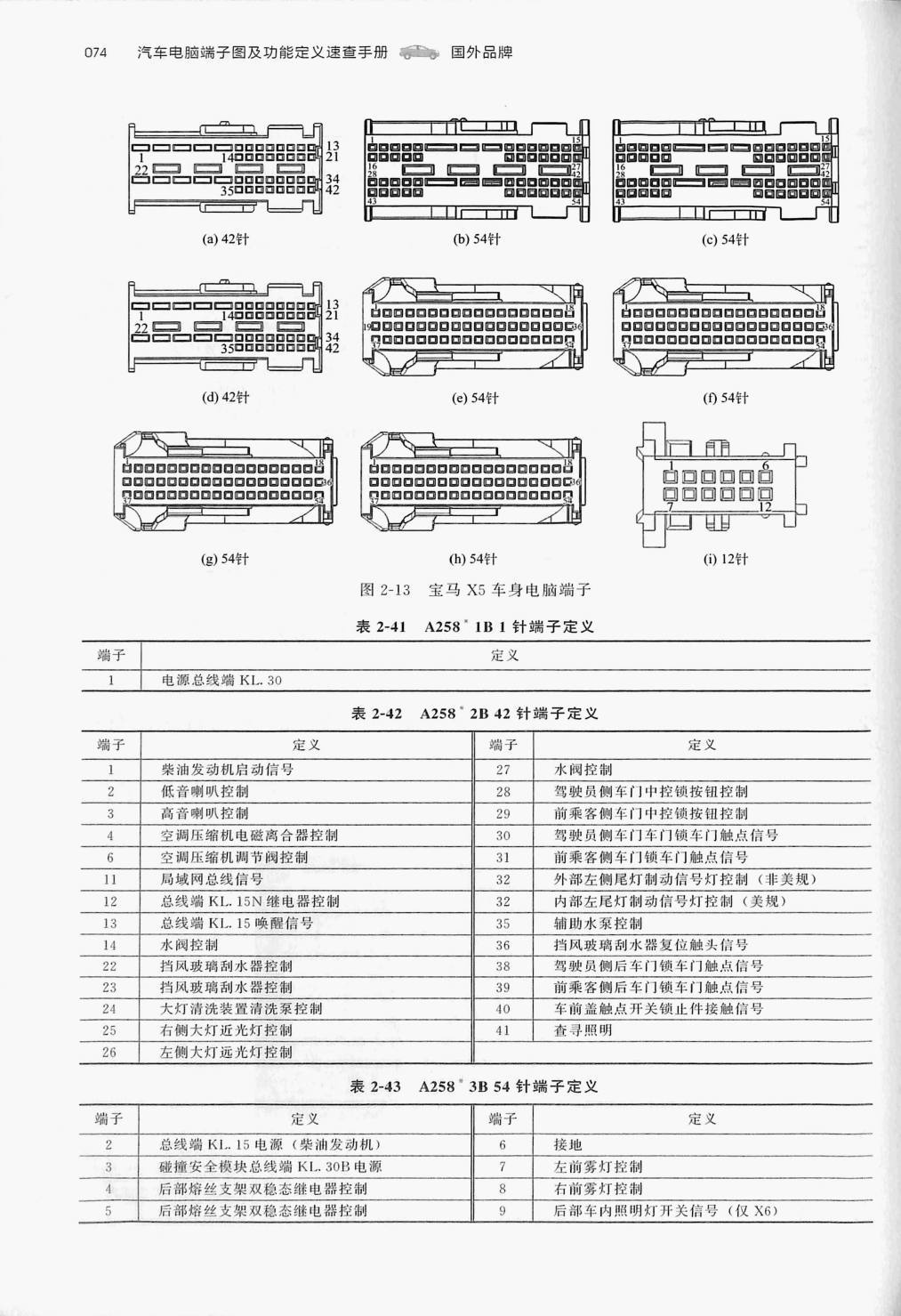

原始端子图与参考值图
下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

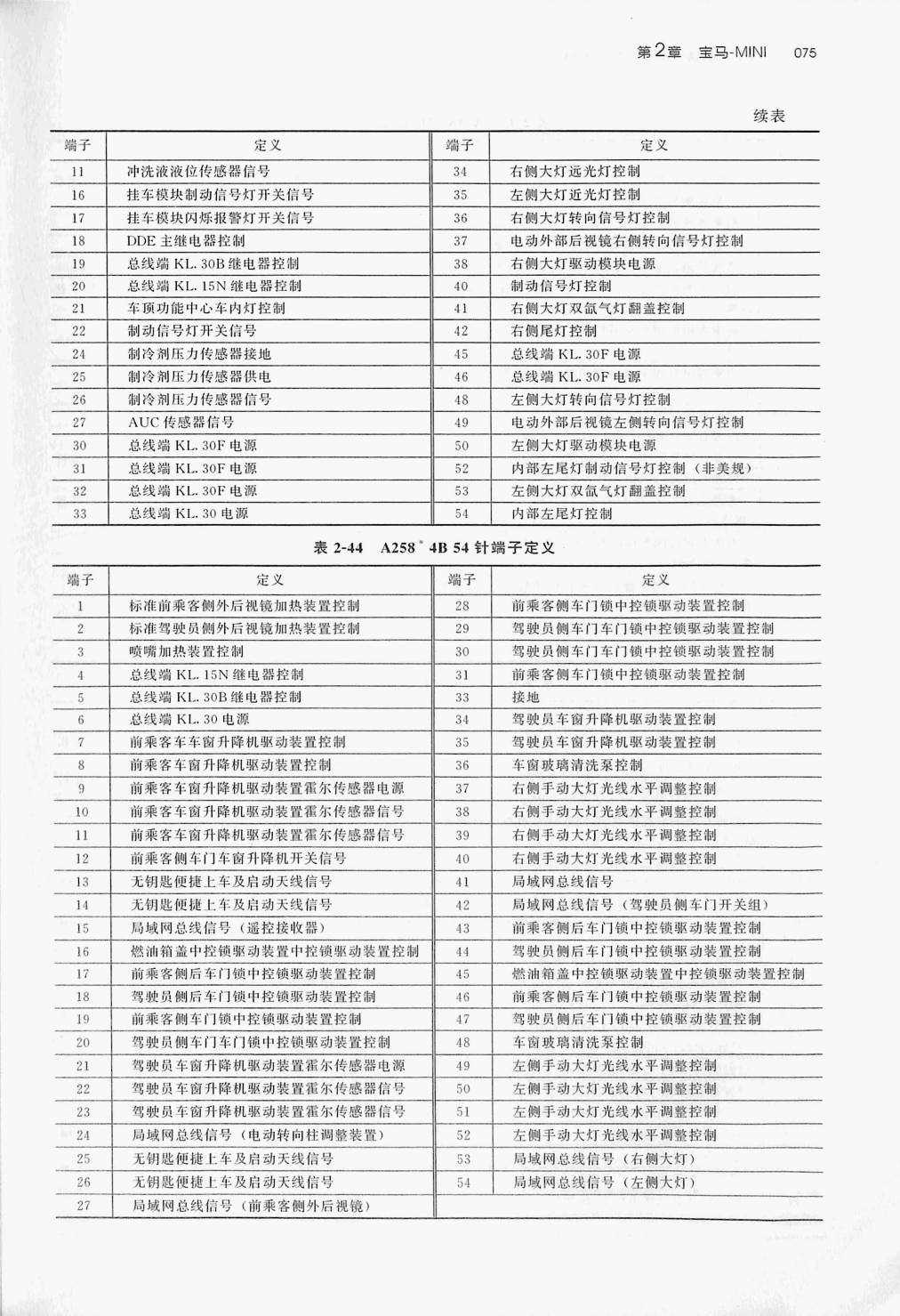

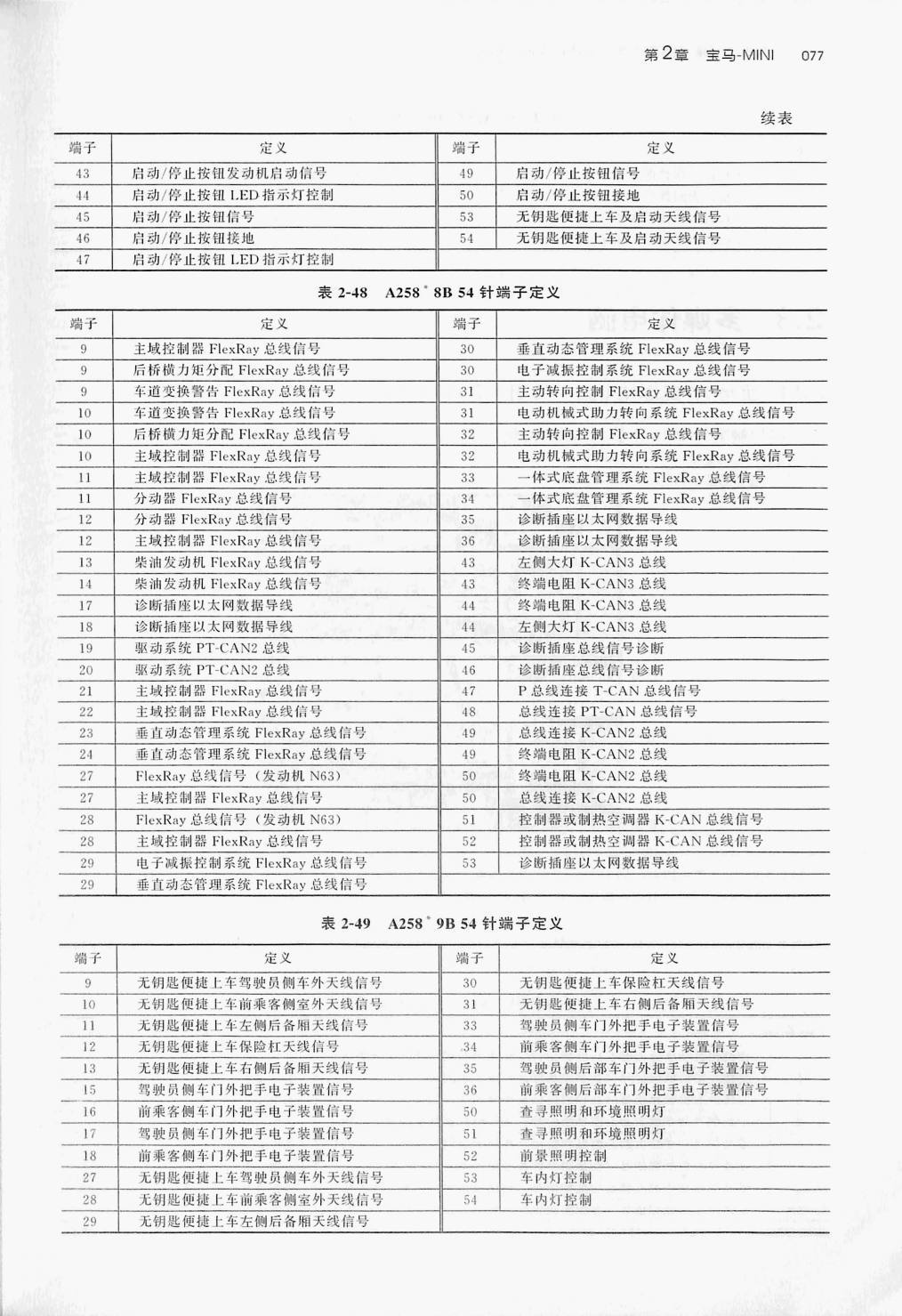

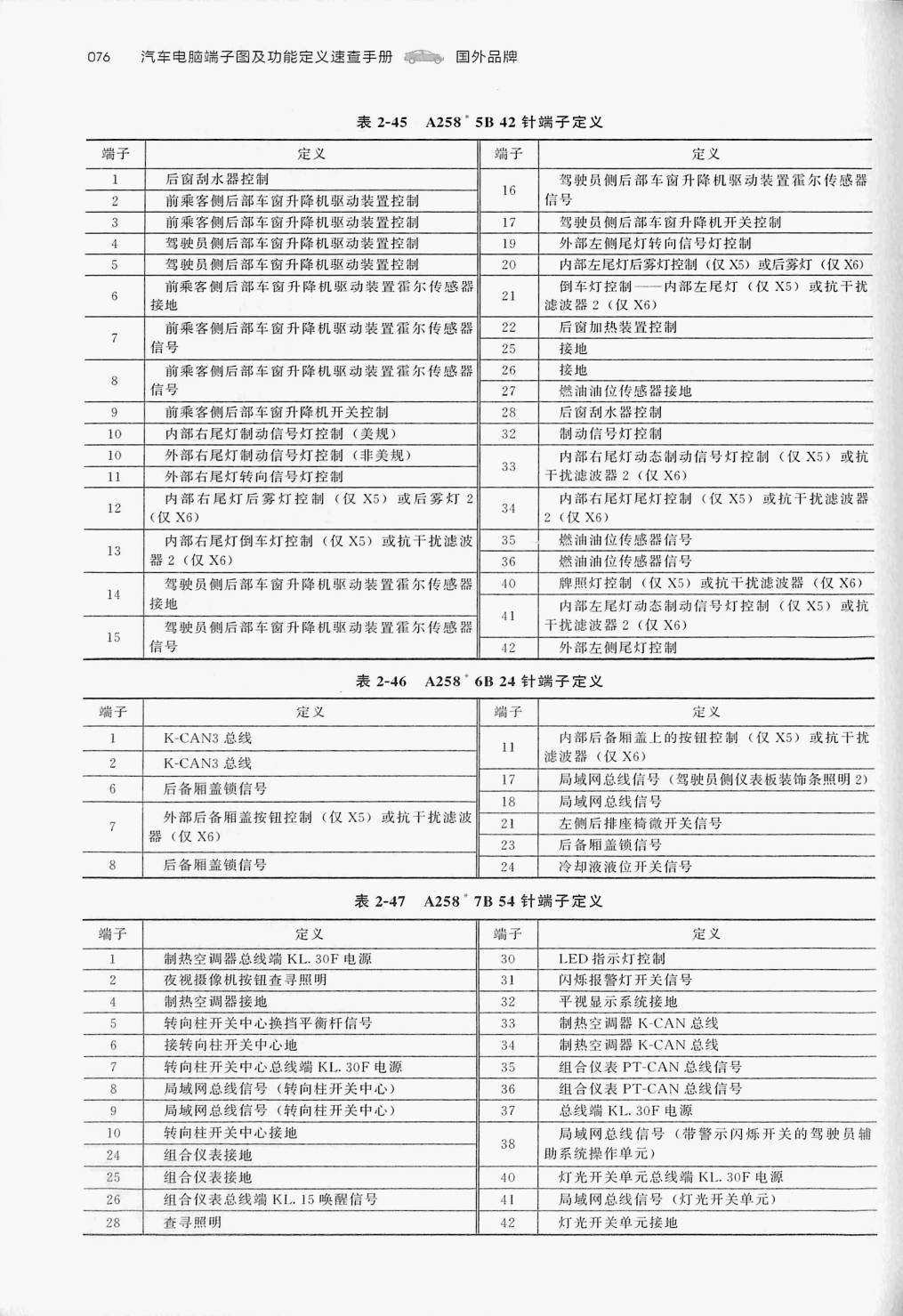

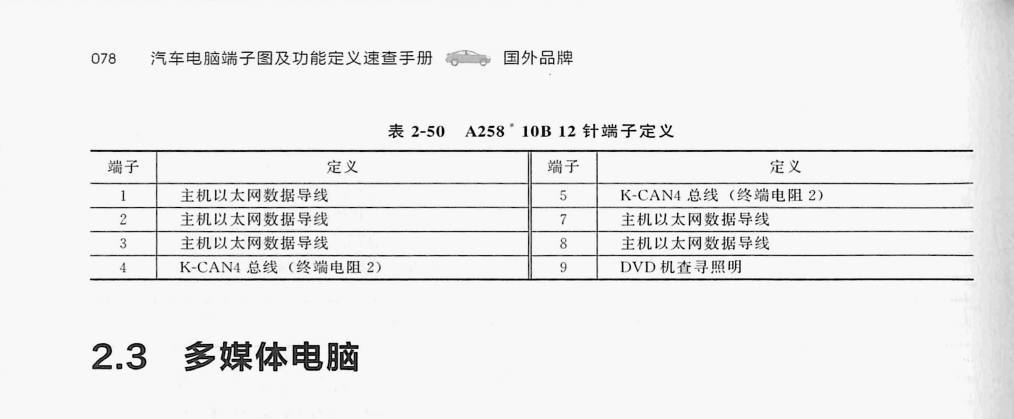

端子参考值
本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
