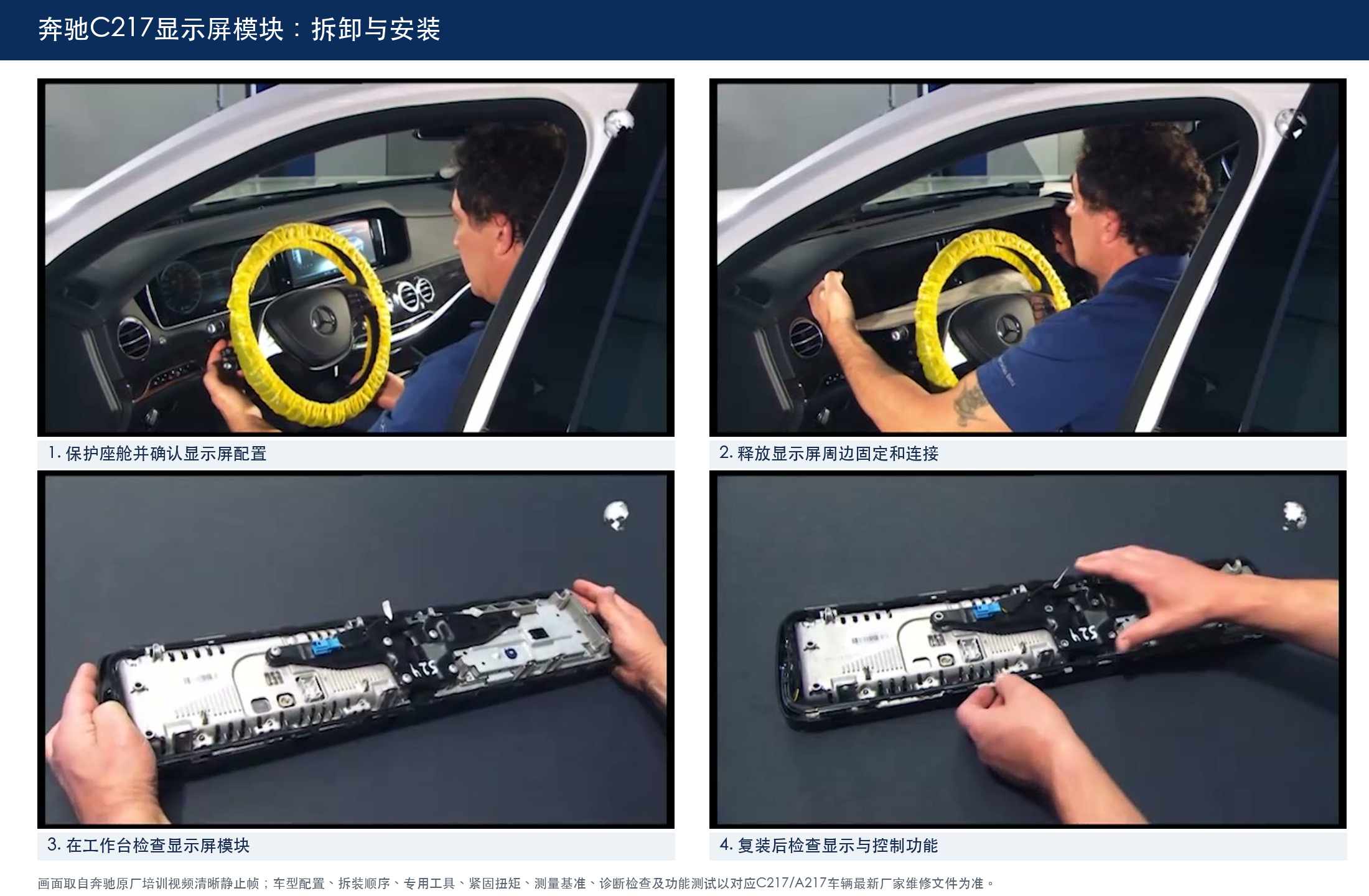

一、作业前保护座舱和电子设备
确认显示屏和车顶配置，保护中控台、内饰和车身开口，按维修文件处理车辆供电。拆卸中不得用饰板承受模块或顶棚重量。
二、释放显示屏周边固定
拆开规定周边饰件和固定，支撑显示屏模块后处理电气连接，避免刮伤面板或拉伤线束。
三、工作台检查与显示功能复核
检查模块壳体、固定点和插接器，复装后验证显示、控制、音频及车辆所配相关功能，读取故障信息。

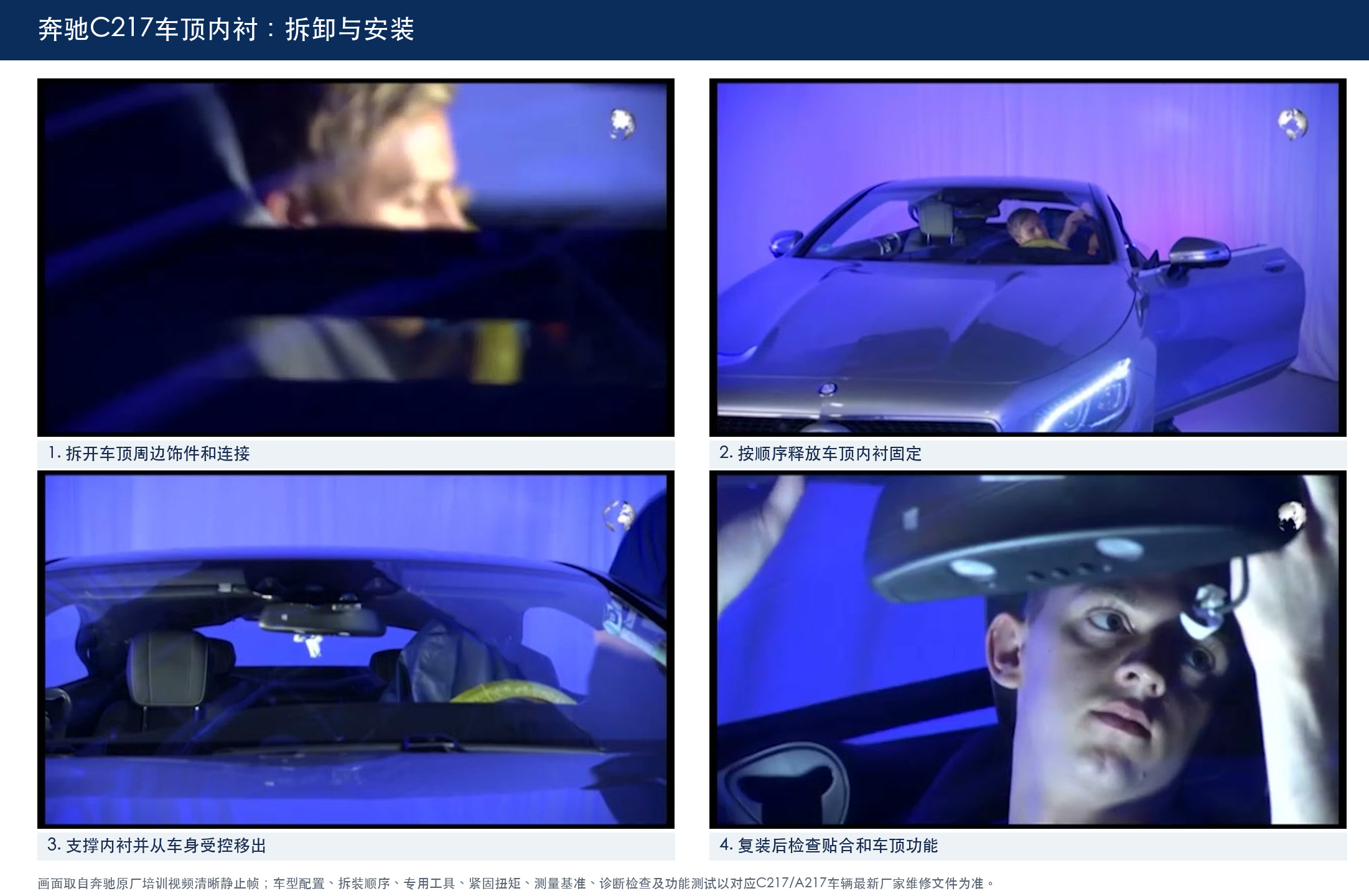

四、车顶内衬拆卸准备
按原视频拆开车顶周边饰件、遮阳板、把手、密封边缘和需要释放的电气部件，标记固定位置。
五、支撑顶棚并受控移出
确认全部连接已释放，由足够人员支撑车顶内衬，按车型规定路径移出。避免折弯基板或污染内衬表面。
六、复装后检查贴合与全部车顶功能
恢复内衬、饰件和电气连接后检查边缘贴合、异响、照明、麦克风、传感器及车辆所配车顶功能。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
