本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.85-P-048353，版本2 |
|---|---|
| 功能组 | 82.85 导航系统和通信系统 （CNS、ICS、COMAND、FleetBoard） |
| 日期 | 2010-01-13 |
| 适用范围 | 车型 211、219，自代码 809（NTG2.5）起 |
一、故障现象与投诉条件
通过手套箱中的 AUX 插座连接音频源时可能出现以下投诉：
1. 右侧扬声器无声音
2. 音频质量不佳，右侧缺失低音
3. 播放音质不佳
二、原通告列出的可能原因
三、检查与补救步骤
插针占用
旧： 插针 3： 屏蔽 - 新插针 3： 屏蔽
旧插针 4： 黑色 - 新插针 4： 黄色
旧插针 9： 棕色 - 新插针 9： 黑色
旧插针 10： 黄色 - 新插针 10： 棕色
提示： 见附录中的图片
附件
文件 描述
Aux pinning.pdf 插针占用
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
87083 52

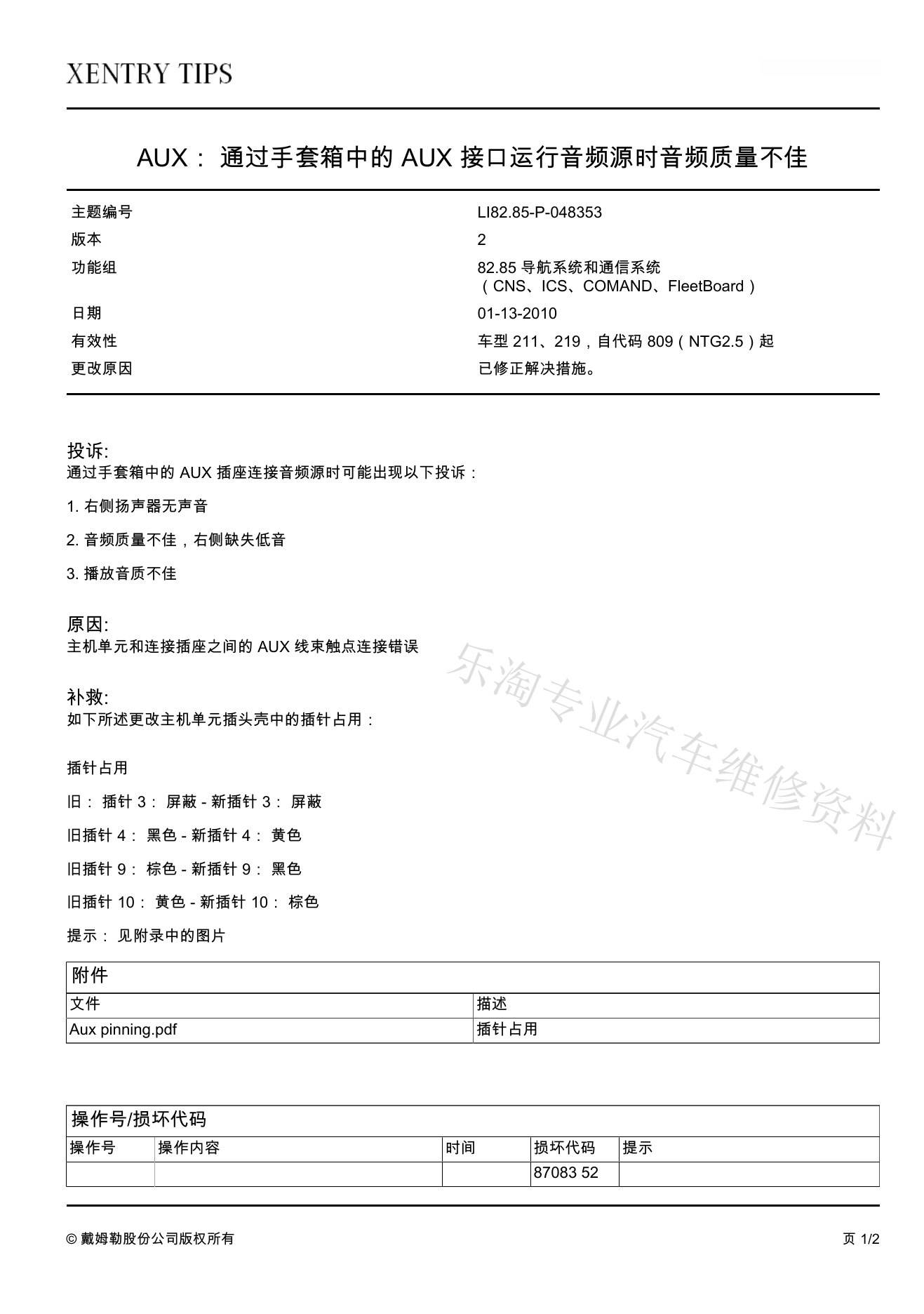

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
