本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.85-P-062987，版本1 |
|---|---|
| 功能组 | 82.85 导航系统和通信系统 （CNS、ICS、COMAND、FleetBoard） |
| 日期 | 2016-01-04 |
| 适用范围 | 型号 205、253，配备带 USB 接口的收音机 Audio20 NTG5/代码 520、带导航功能的收音机 Audio20 NTG5/代 码 522 和倒车摄像头/代码 218。 型号 117、156、166、172、176、207、212、218、231、242、246、292， 配备 COMAND Online NTG5/代码 531 或日本版 CO- MAND/代码 532和倒车摄像头/代码 218 或 360° 摄像头/ 代码 501 |
一、故障现象与投诉条件
后视摄像头或 360° 摄像头激活时，Audio/COMAND 显示屏 (A40/8) 中两种语言的提示文本相互重叠（参见附录）。
附件
文件 描述
RVC.JPG 倒车摄像头
SVS.jpg 环绕摄像头
二、原通告列出的可能原因
三、检查与补救步骤
排除投诉。
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
8208X 50

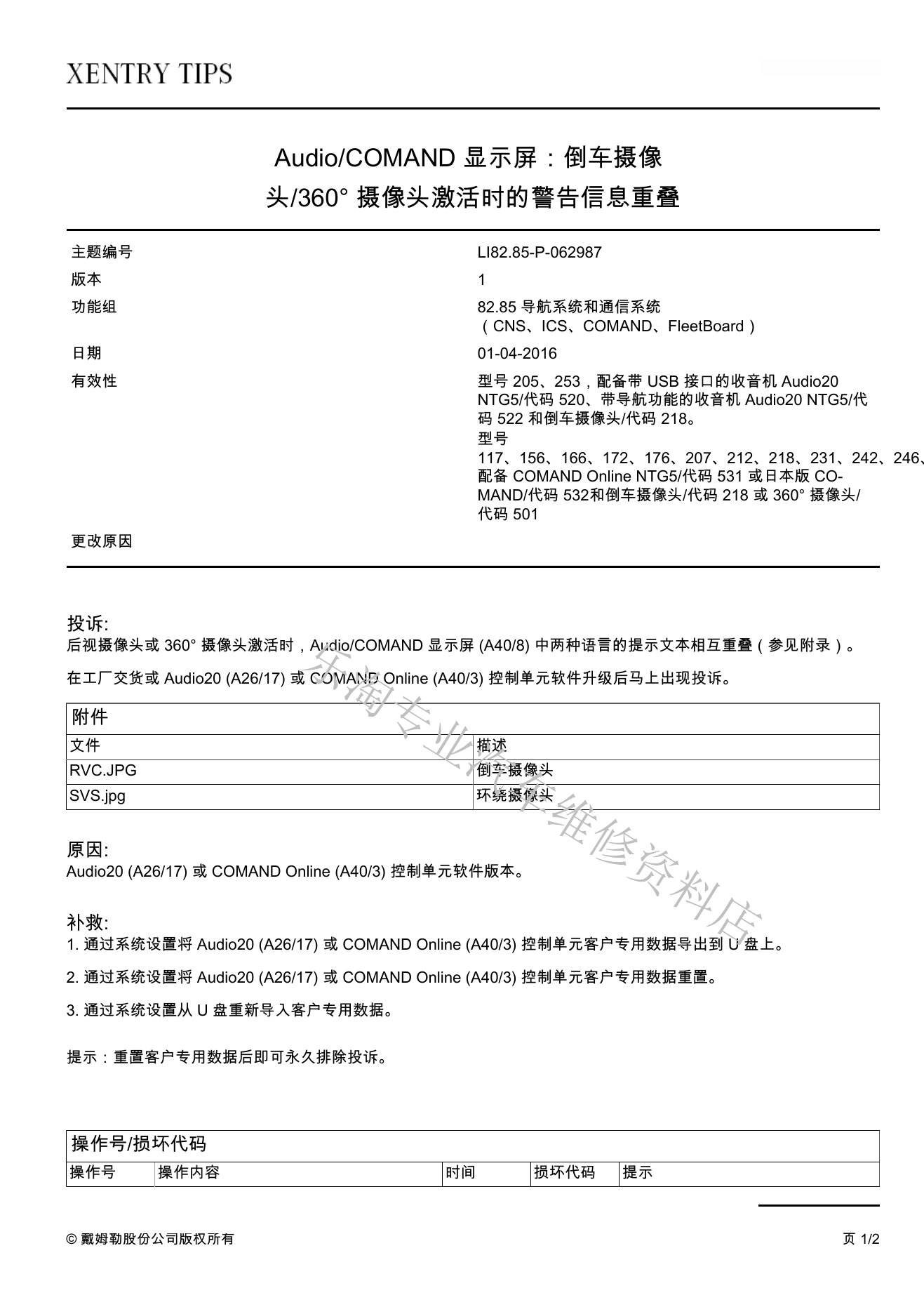

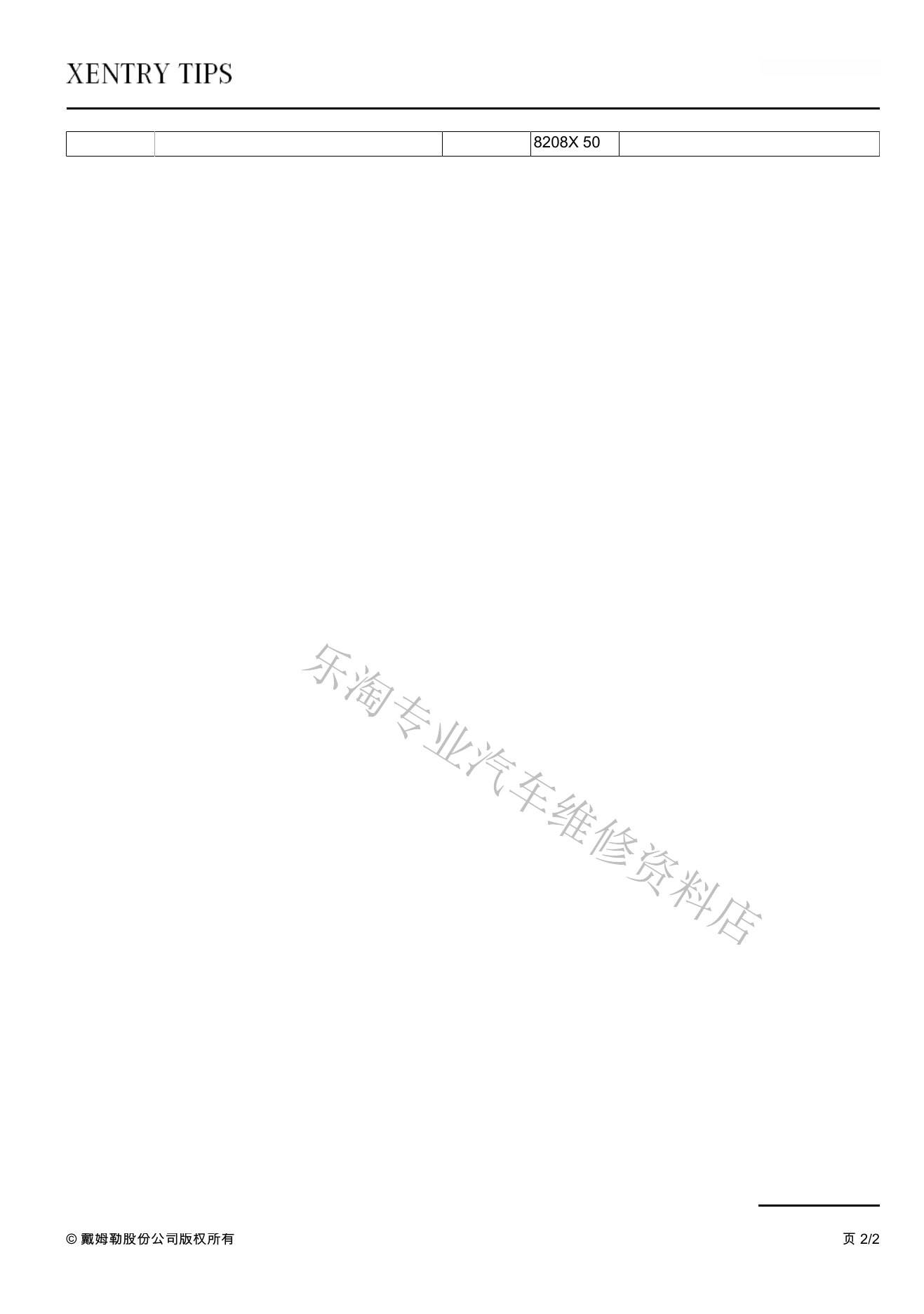

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
