宝马IHKA自动恒温空调：E60、F01/F02与G11/G12系统结构

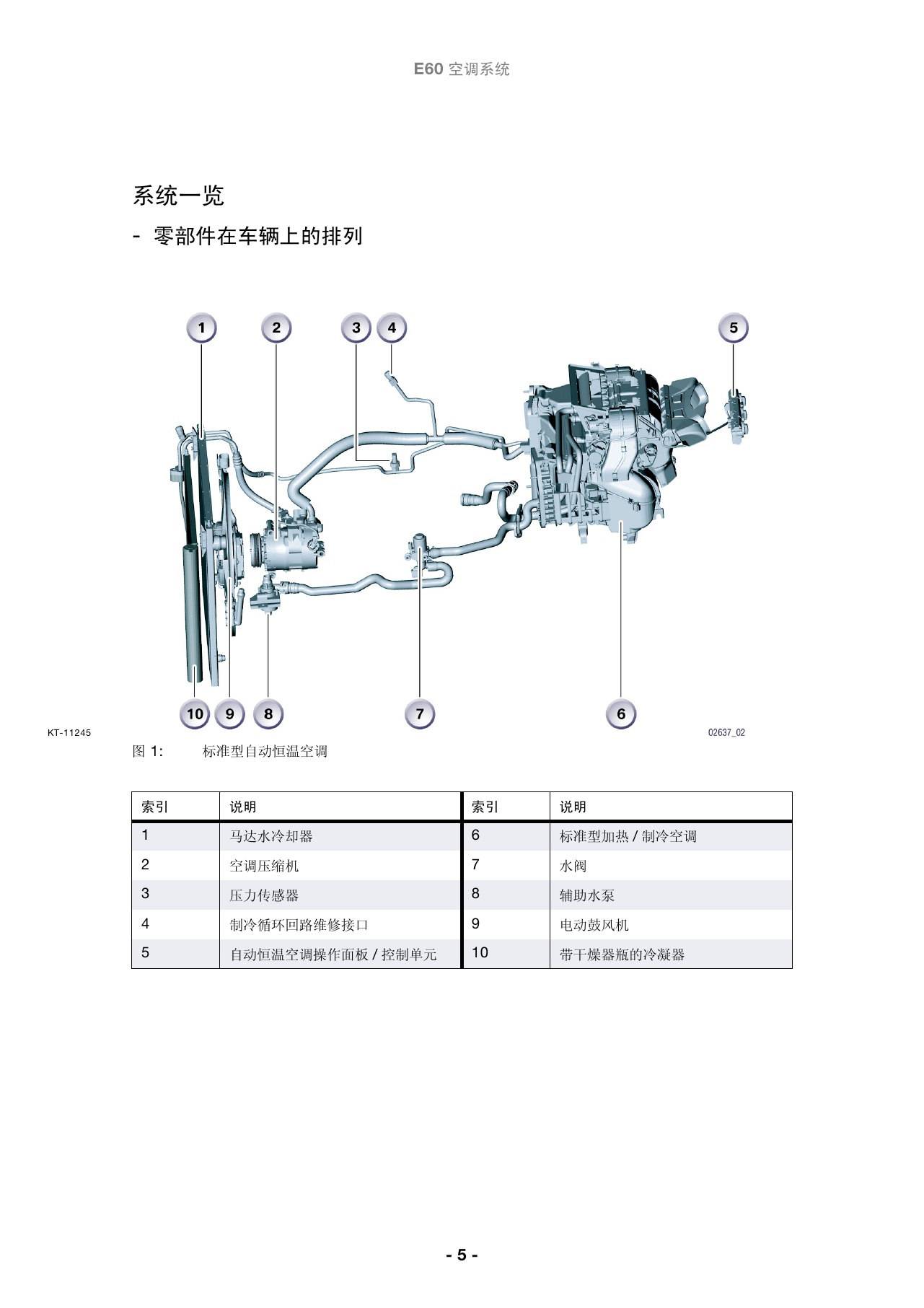

一、E60 IHKA系统组成

E60自动恒温空调由制冷回路、空调箱、操作面板、传感器、风门电机和控制单元组成。控制单元根据设定温度、车内外温度及其他输入调节风量和空气分配。

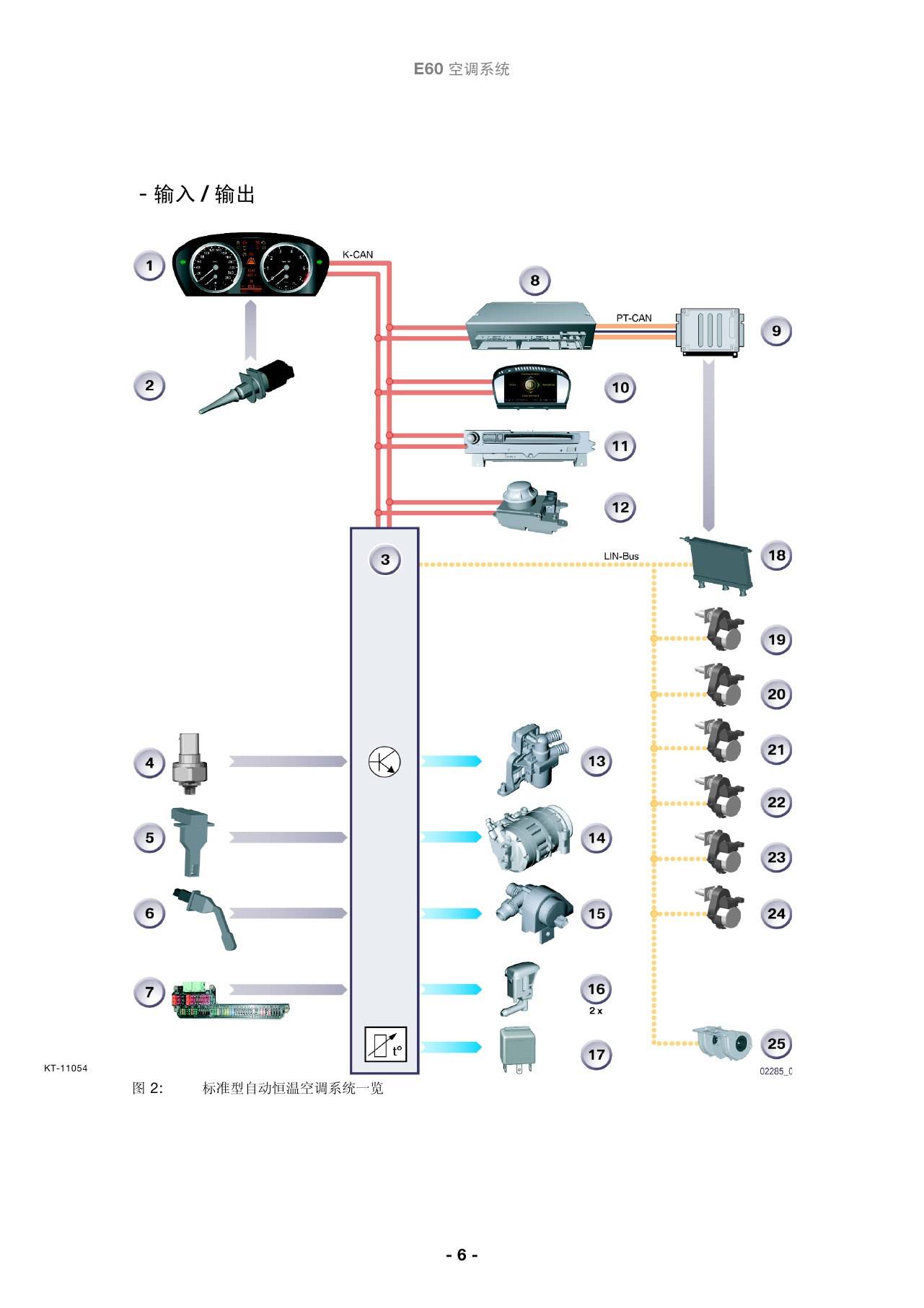

二、E60输入、输出和网络

IHKA通过车辆网络接收发动机和车身状态，并驱动压缩机请求、鼓风机和多个风门执行器。系统故障时应先区分控制输入、执行输出和制冷性能。

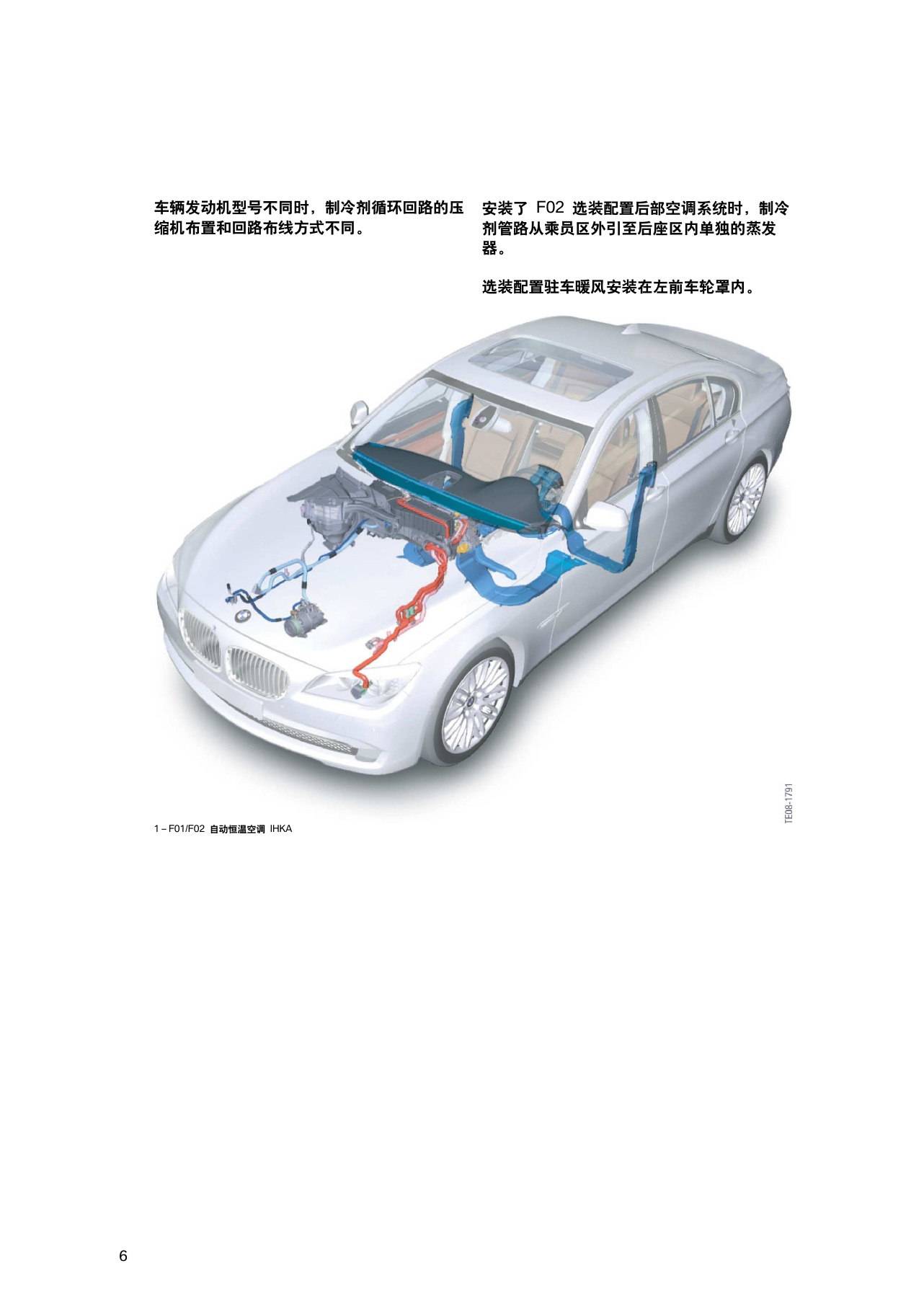

三、F01/F02分区控制

F01/F02根据配置提供不同等级的分区空调，前后排空气通道和操作单元各有差异。车型配置不同，部件数量、风门位置和电路不能直接套用。

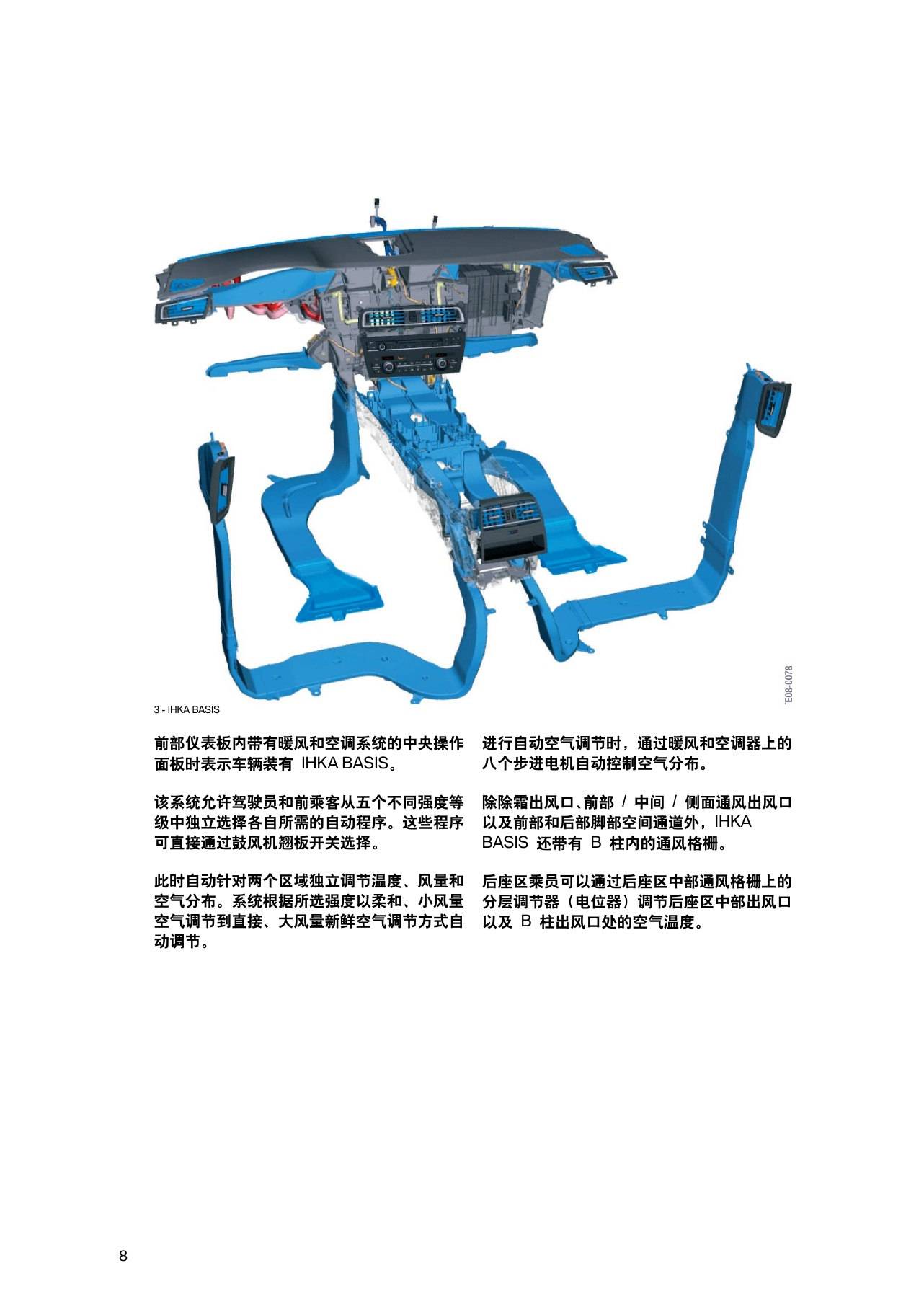

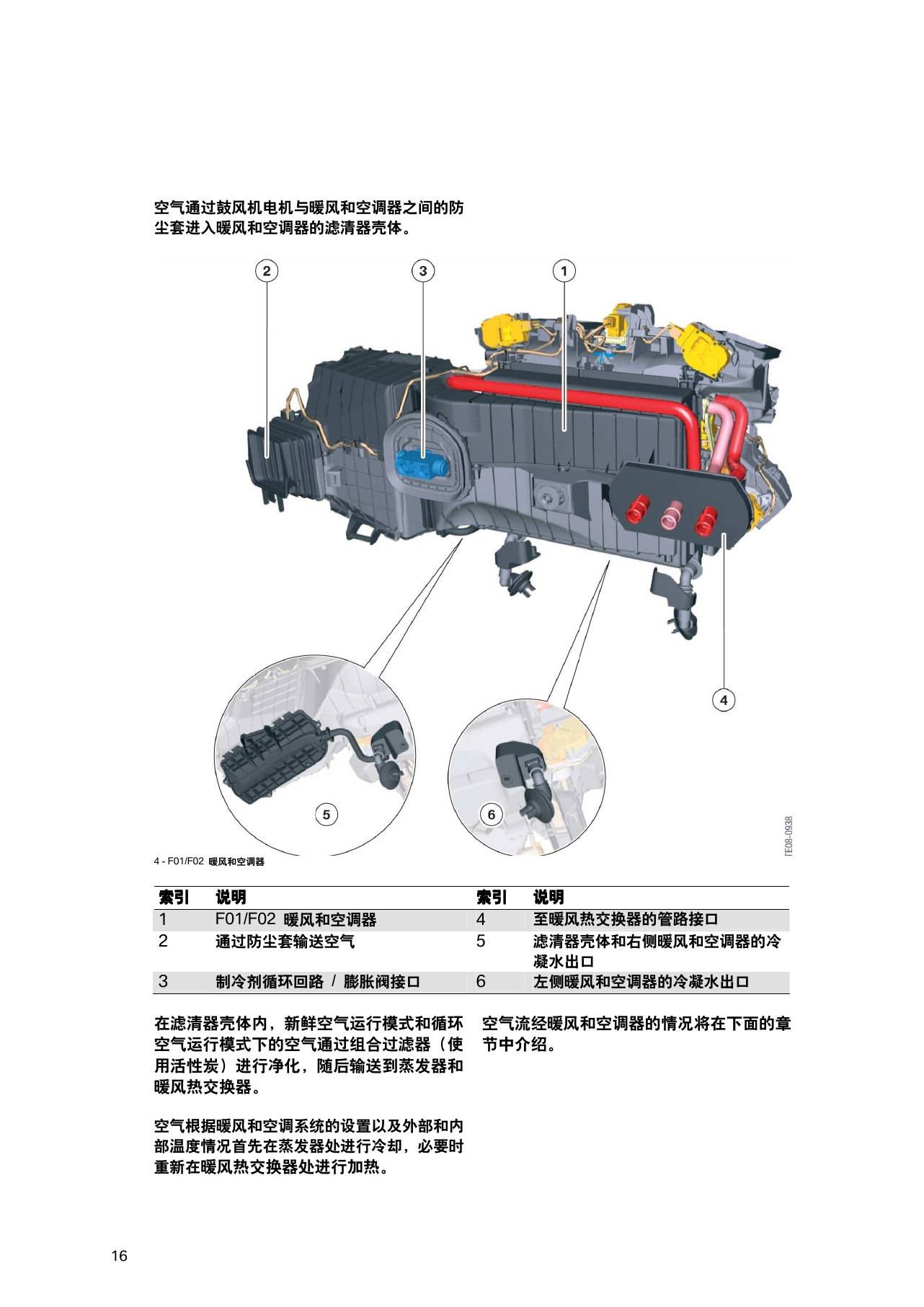

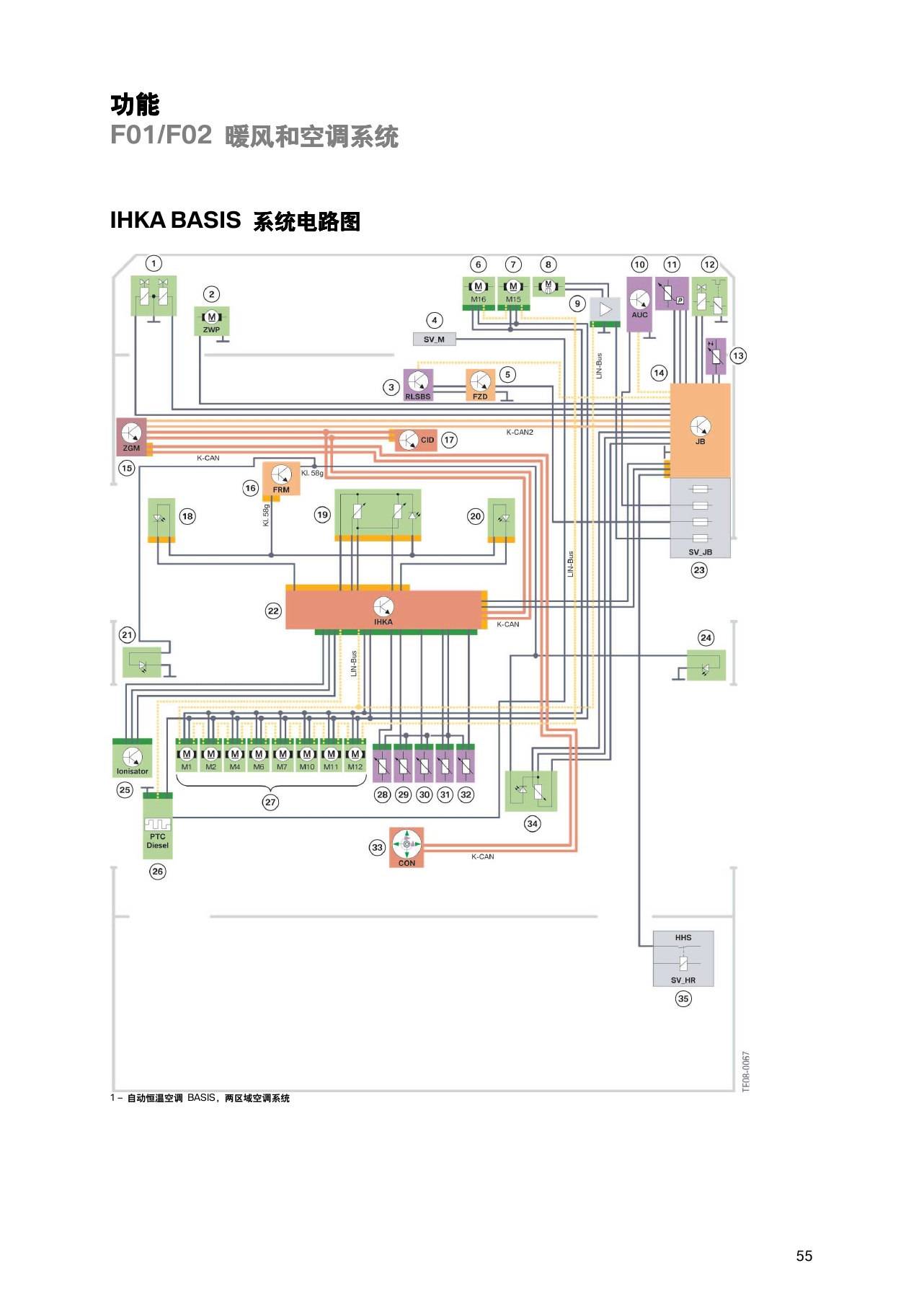

四、F01/F02空调箱与电路

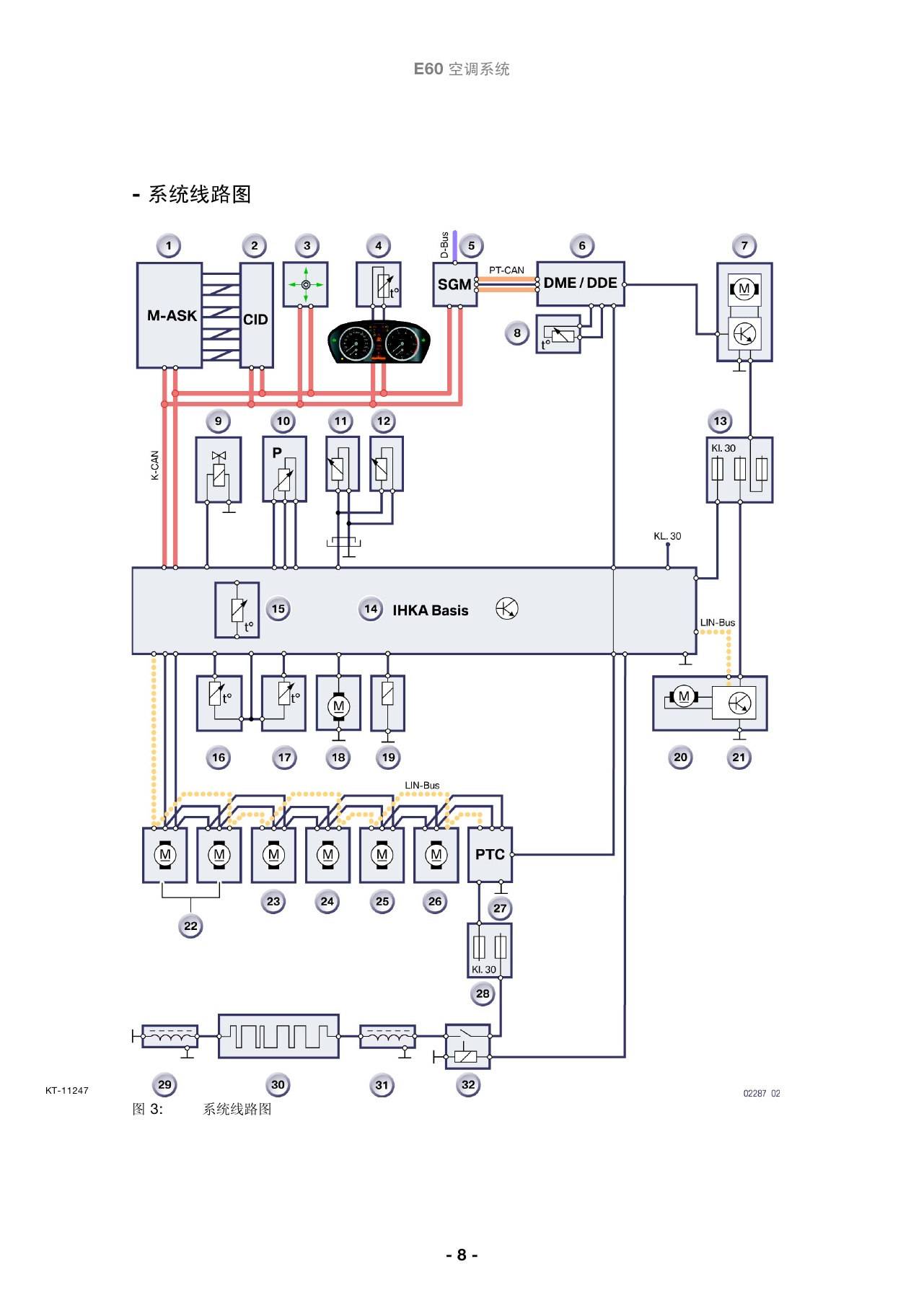

空调箱内部集成蒸发器、加热器、鼓风机和空气分配风门。系统电路图用于确认IHKA与传感器、风门电机、操作单元及电源网络的连接。

五、G11/G12舒适性功能

G11/G12进一步细化座舱分区，可通过中央信息显示器和后排触控装置操作。部分车辆还配有独立后部空调及更复杂的车内空气质量管理。

六、诊断顺序

先读取故障记忆和实际值，确认设定值、温度传感器、风门位置和鼓风机状态；再测量制冷剂压力、管路温度和出风温度，避免仅凭“不制冷”直接更换压缩机。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
