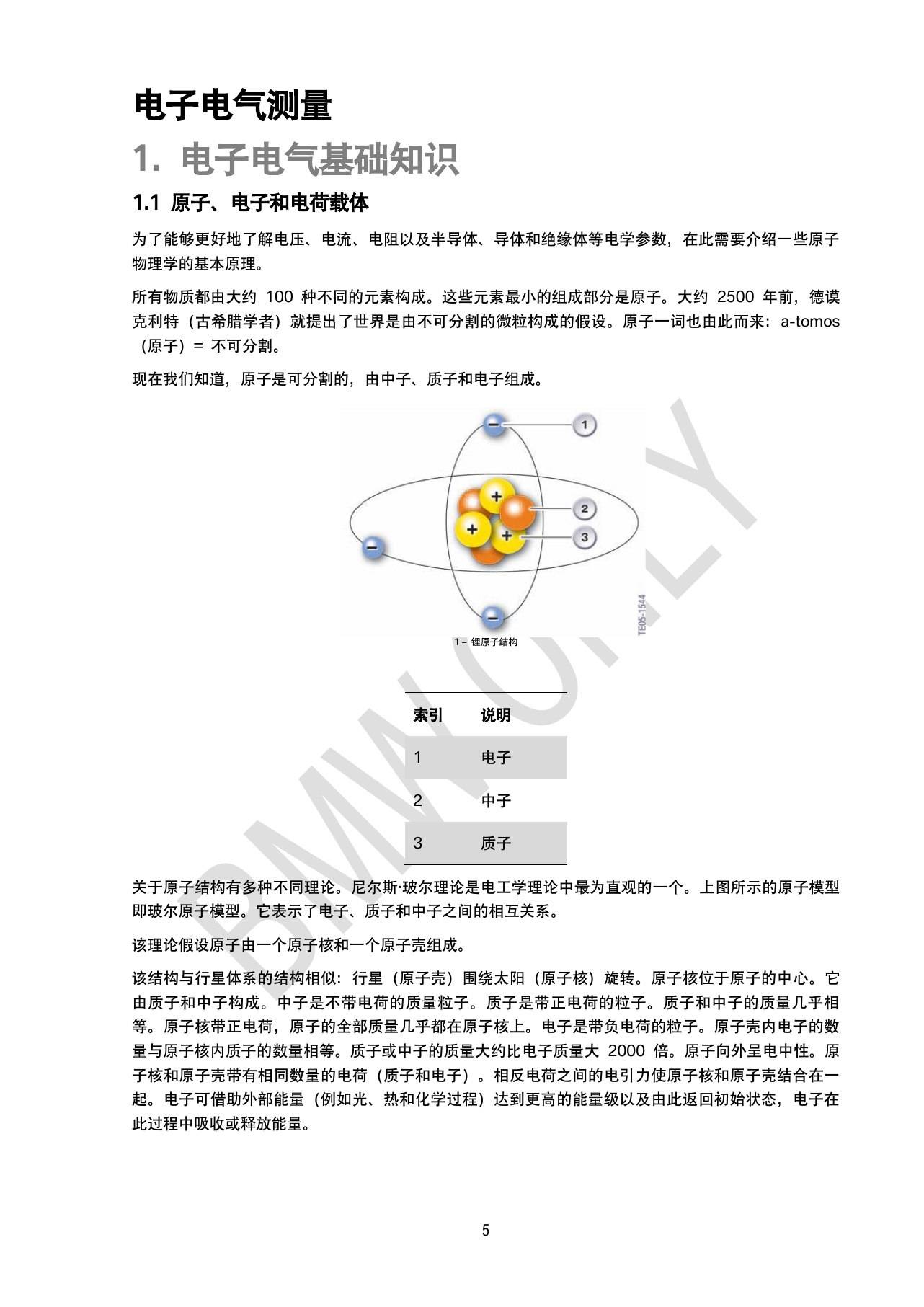

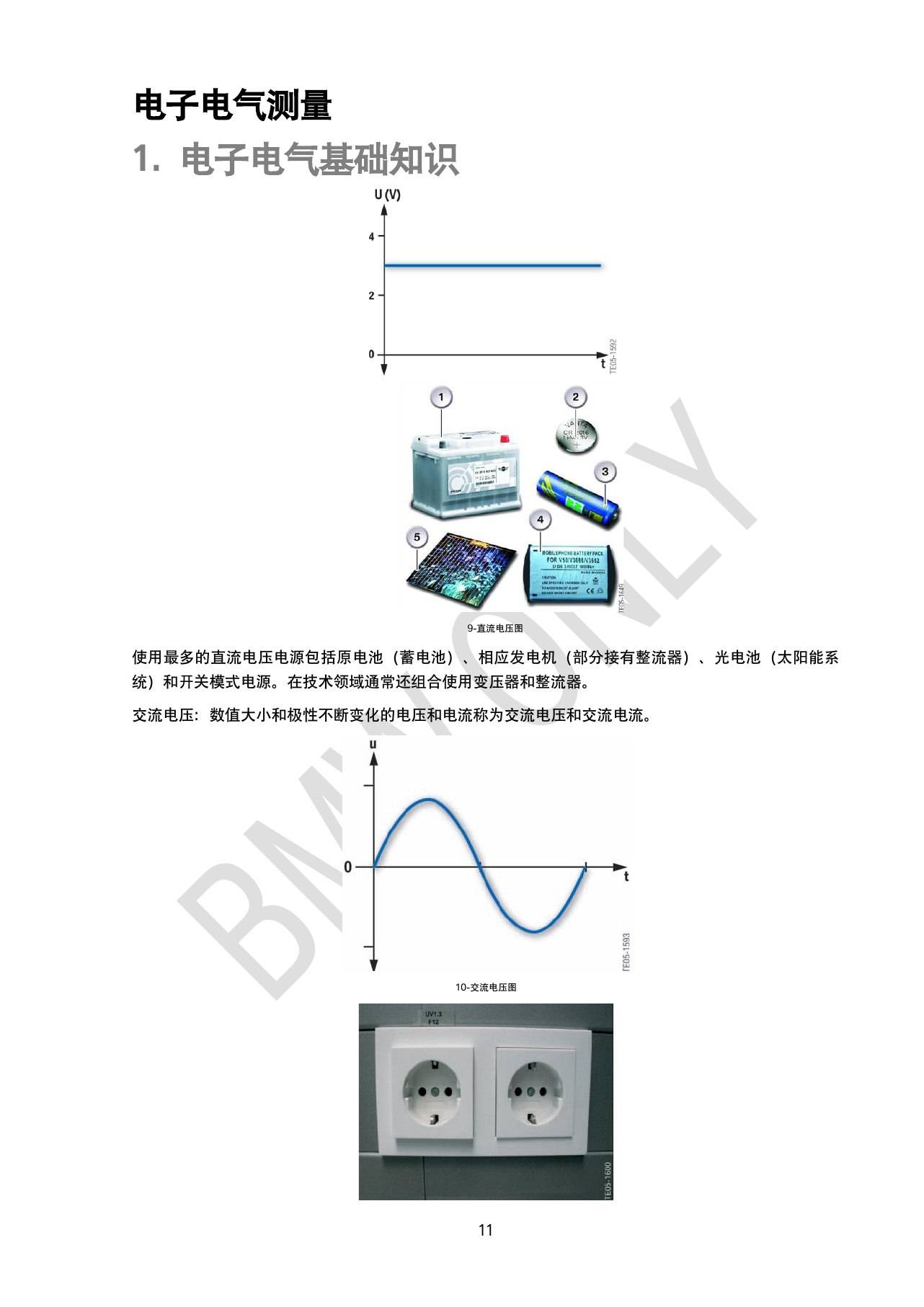

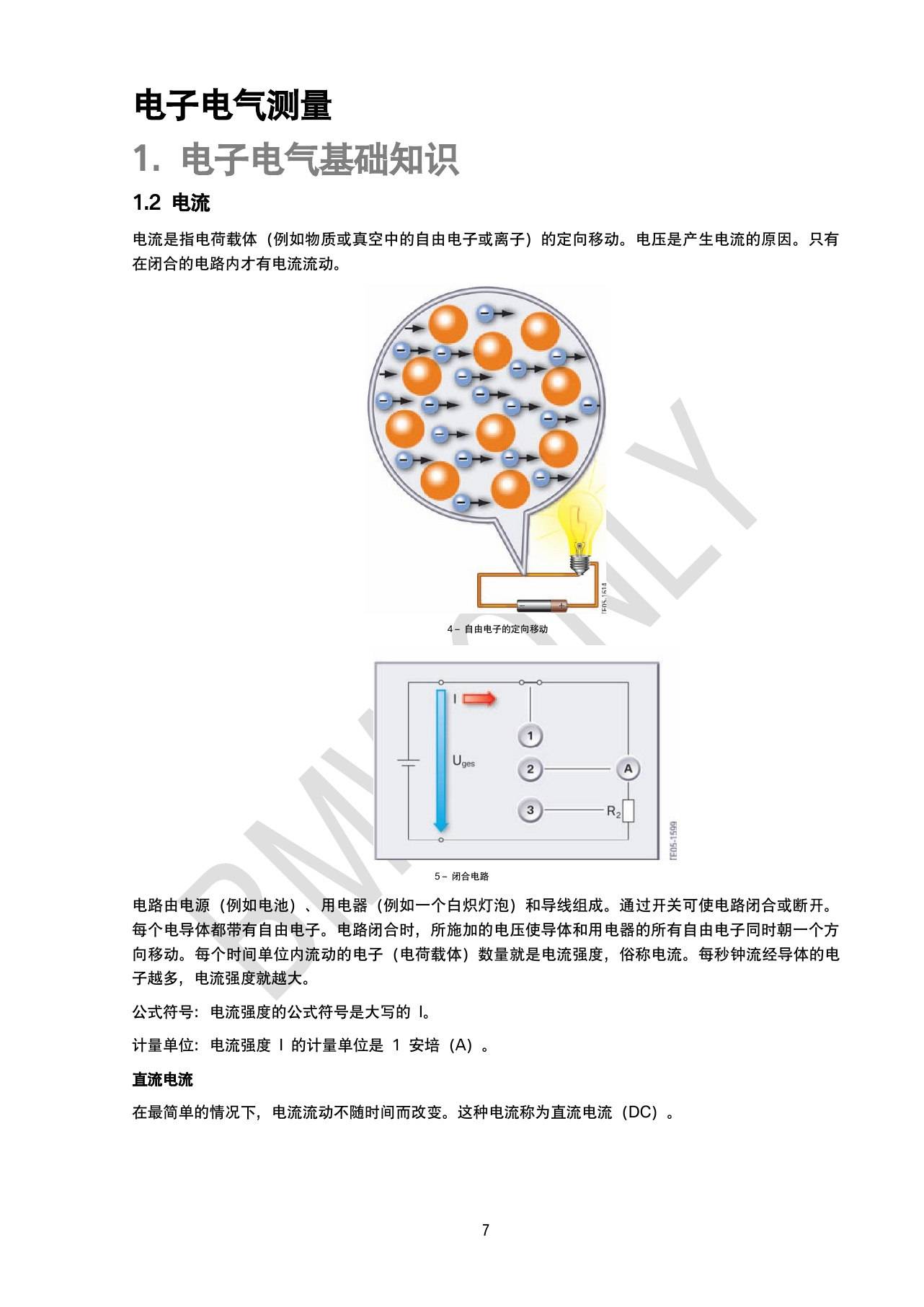

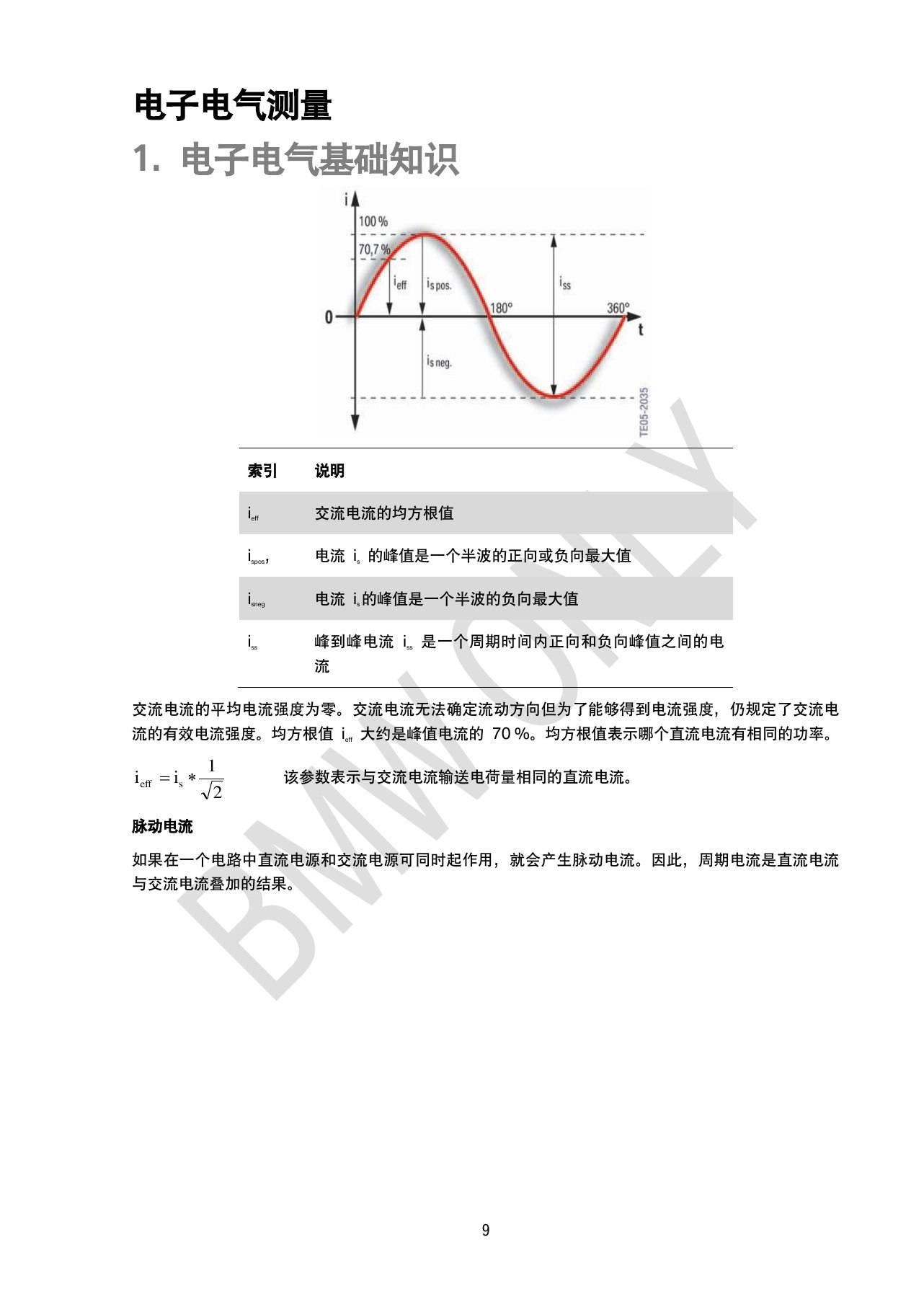

一、电荷、电流和电压
电流是电荷定向移动形成的,电压是推动电荷移动的电位差。任何测量都应先明确被测量是什么以及仪表应如何接入电路。

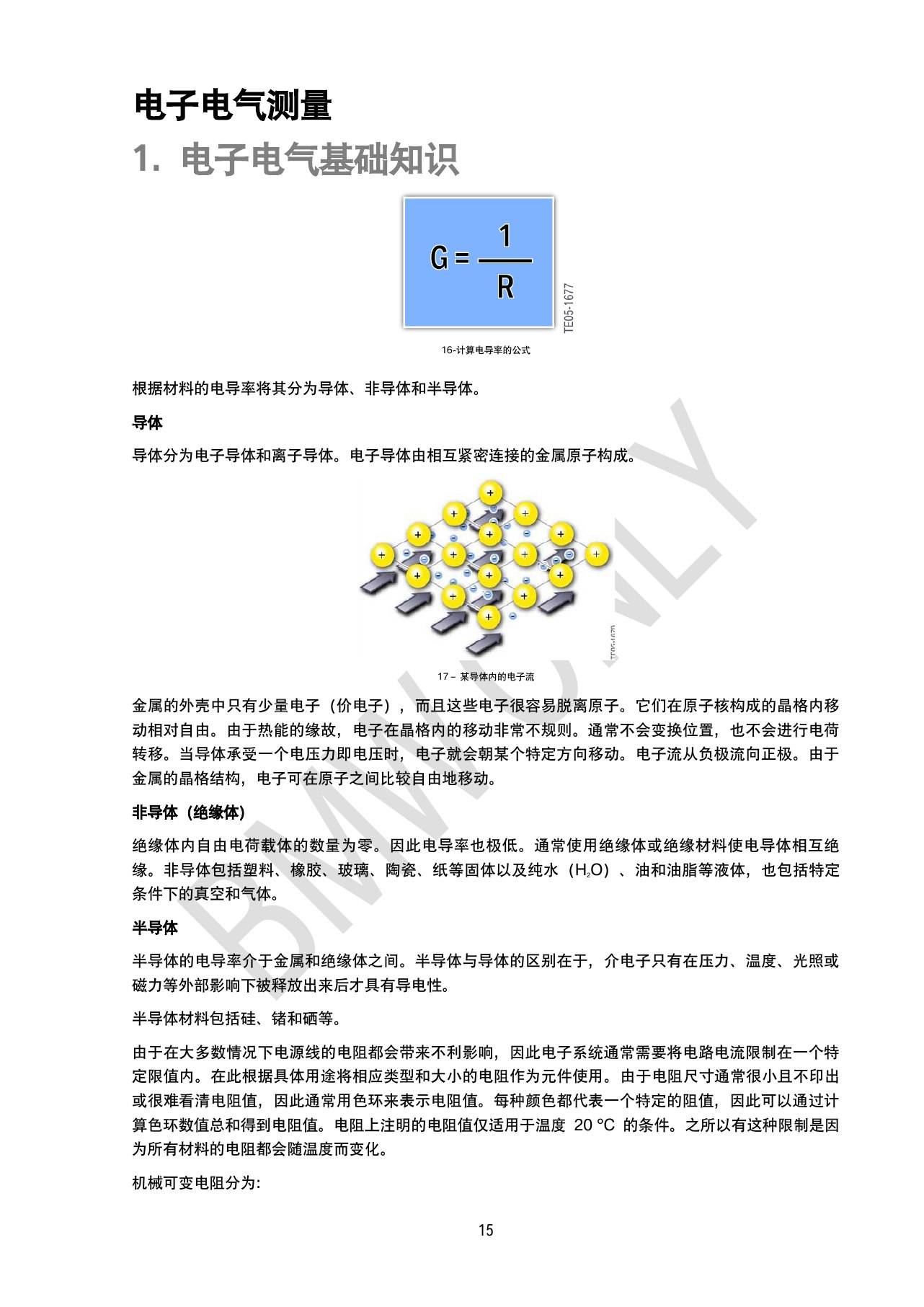

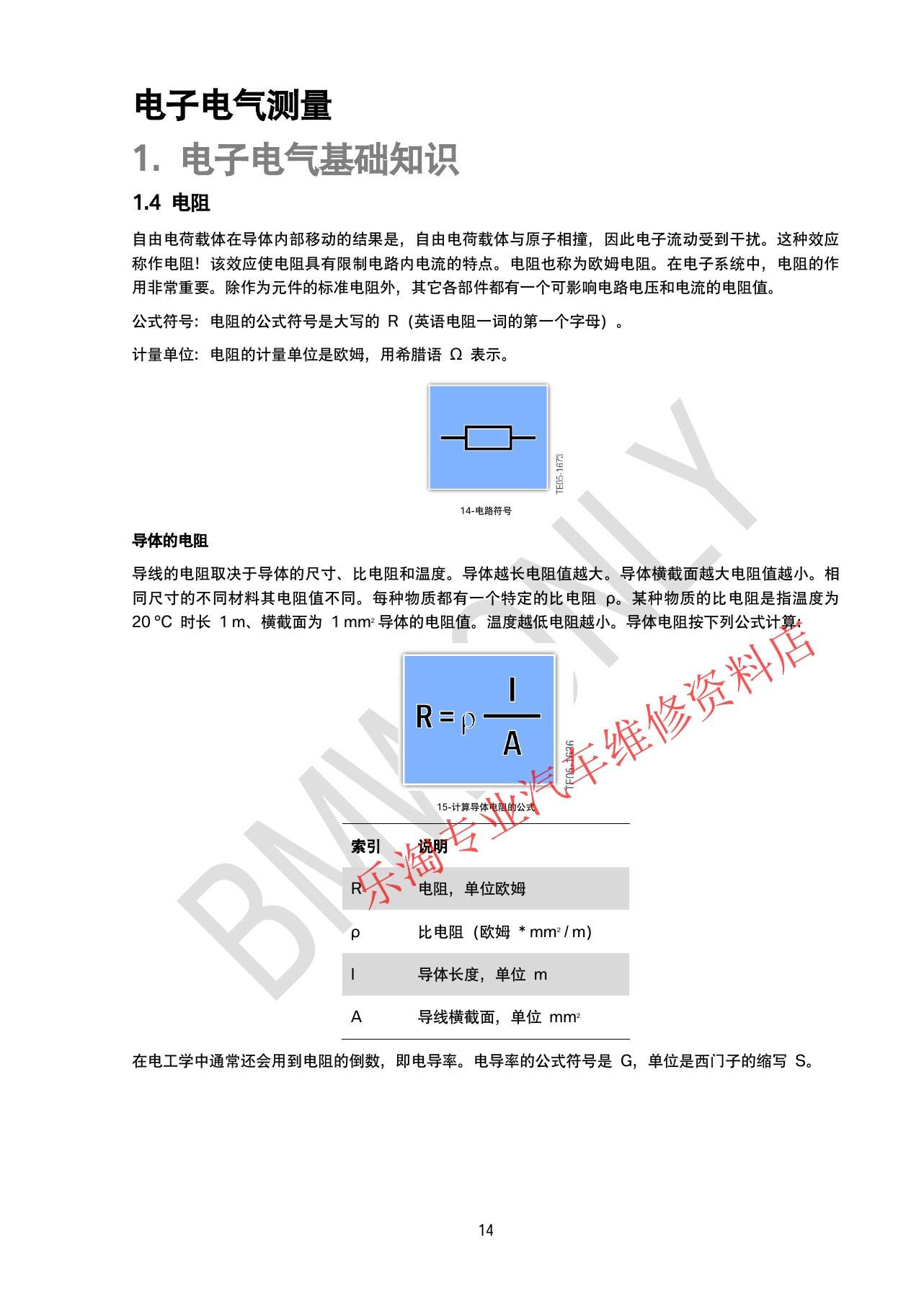

二、电阻和欧姆定律
电阻限制电流,电压、电流和电阻之间可用欧姆定律联系。电阻测量必须在断电条件下进行,并考虑并联支路和控制单元内部电路的影响。

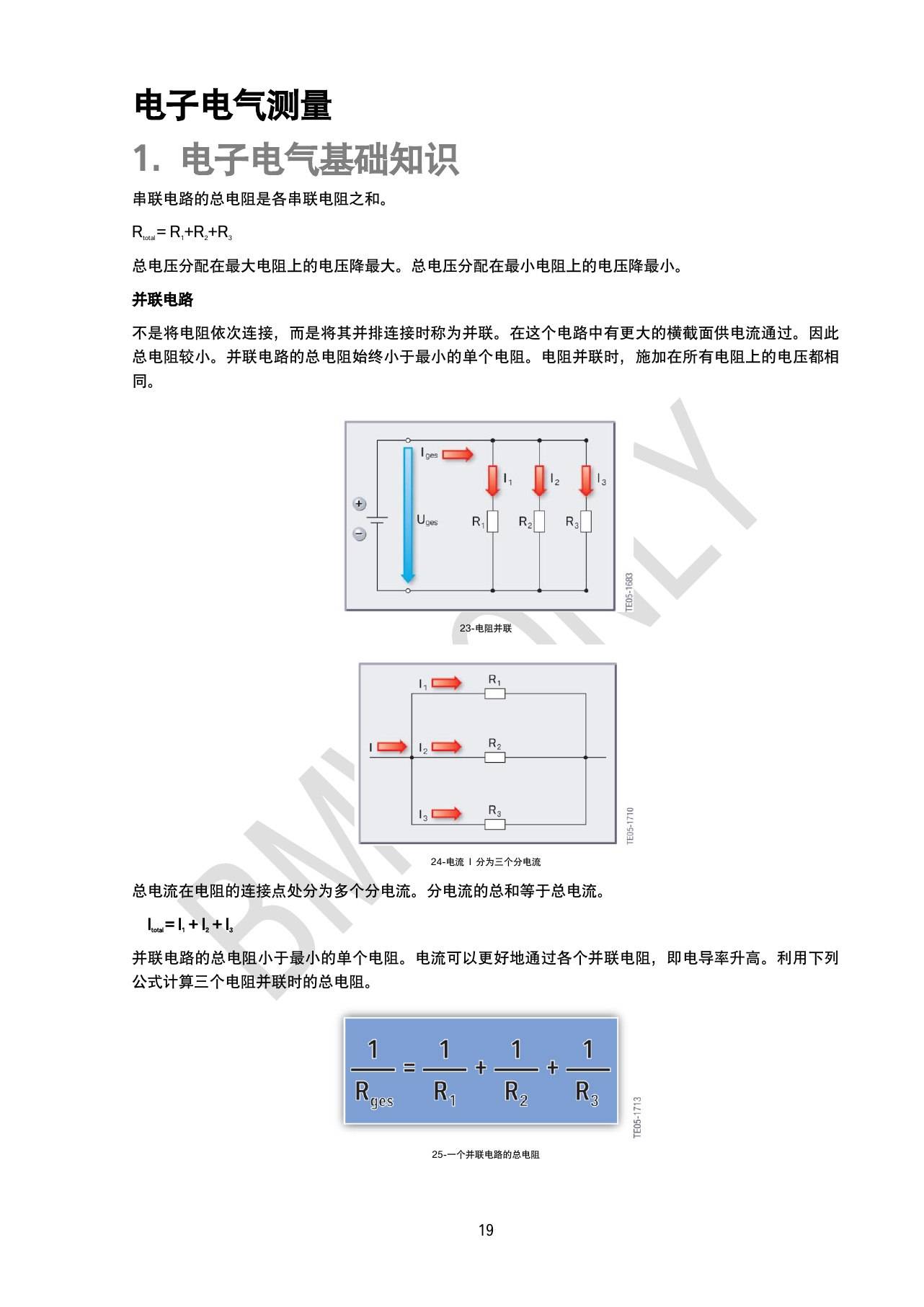

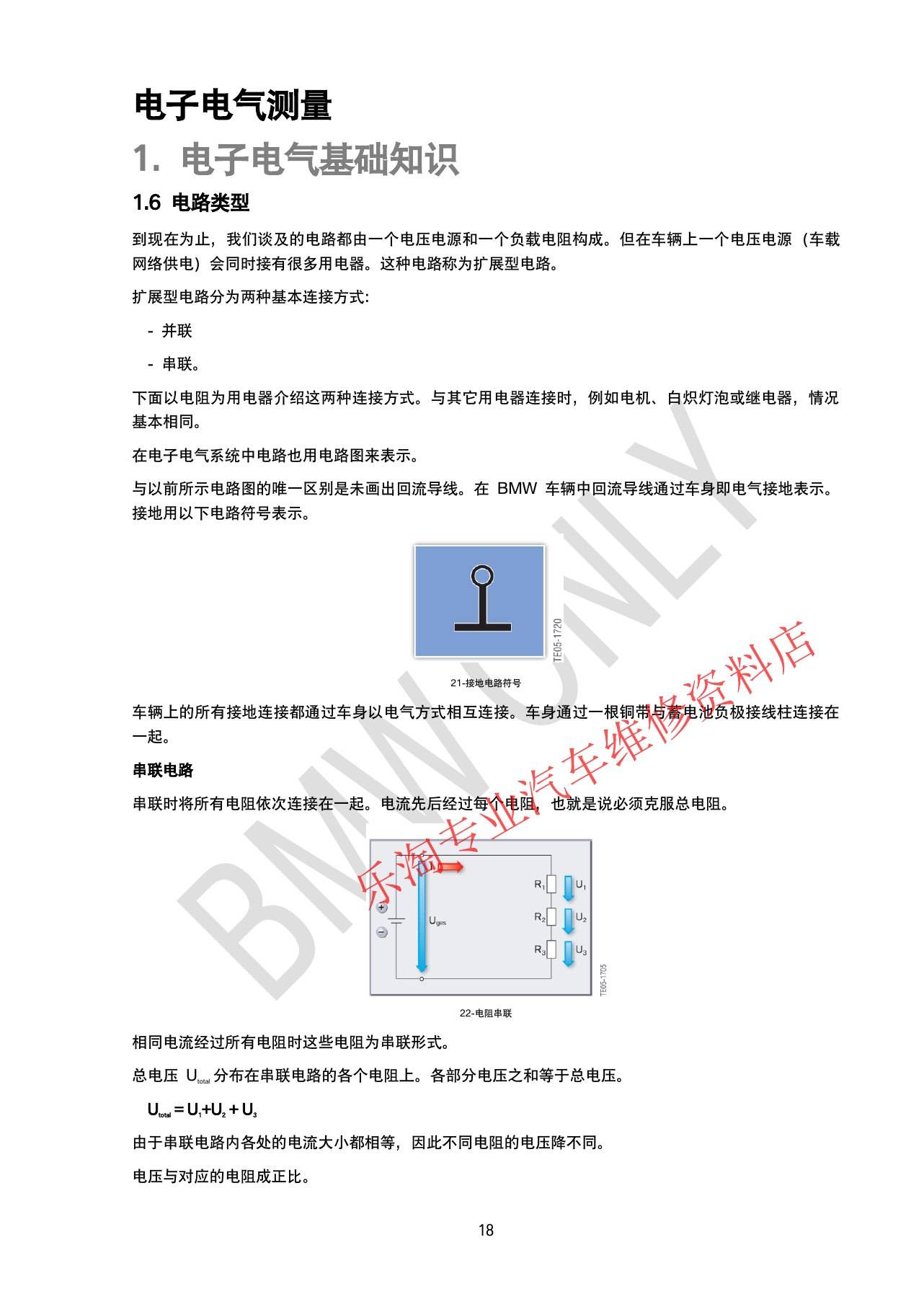

三、串联与并联电路
串联电路各处电流相同,分压取决于各部分电阻;并联电路各支路电压相同,总电流为各支路电流之和。压降测试常比静态电阻测量更能反映带负载故障。

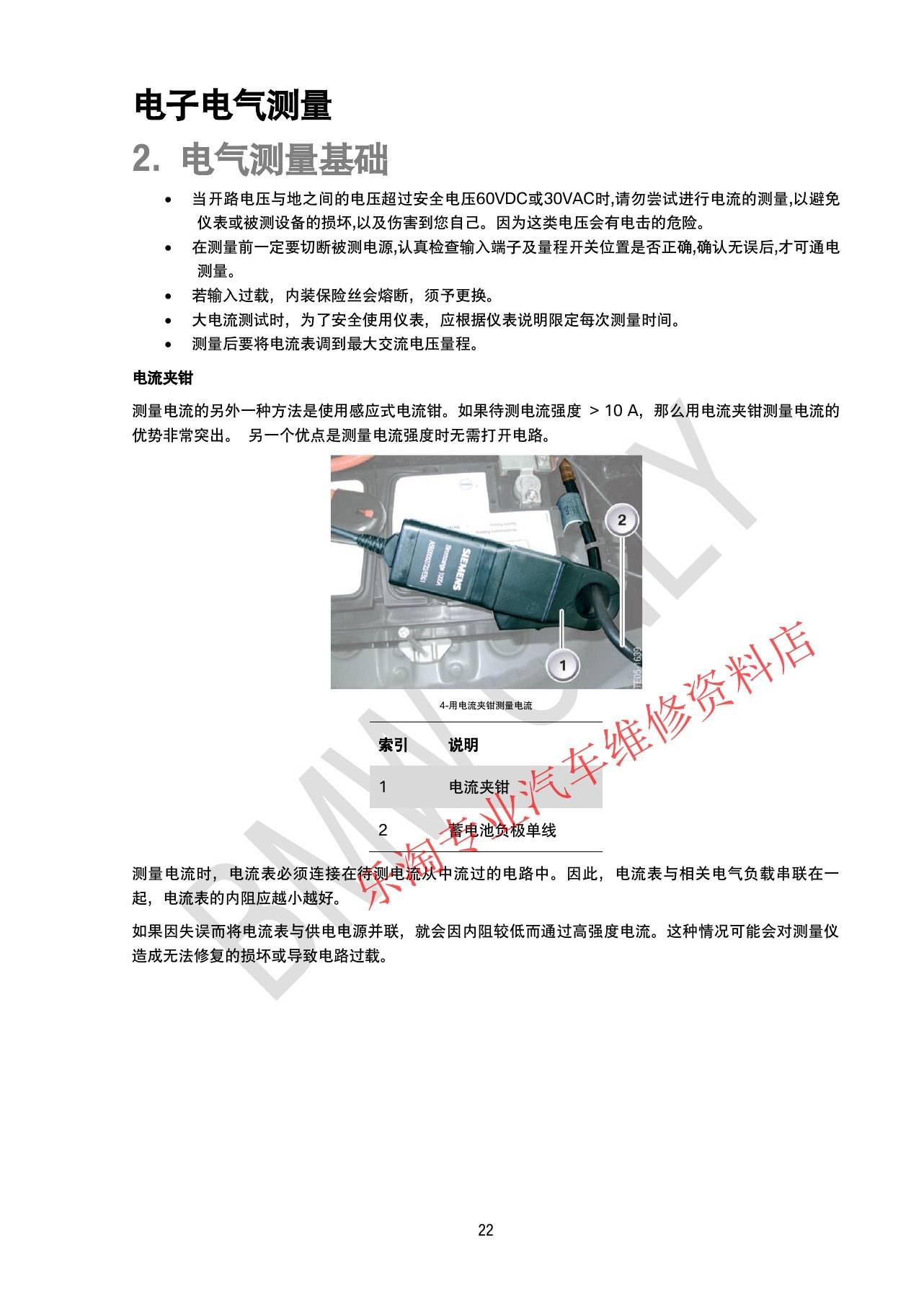

四、万用表接法
测电压时仪表并联,测电流时需要串联或使用电流钳。选择错误量程或把电流档直接跨接电源会损坏保险丝、仪表或车辆电路。

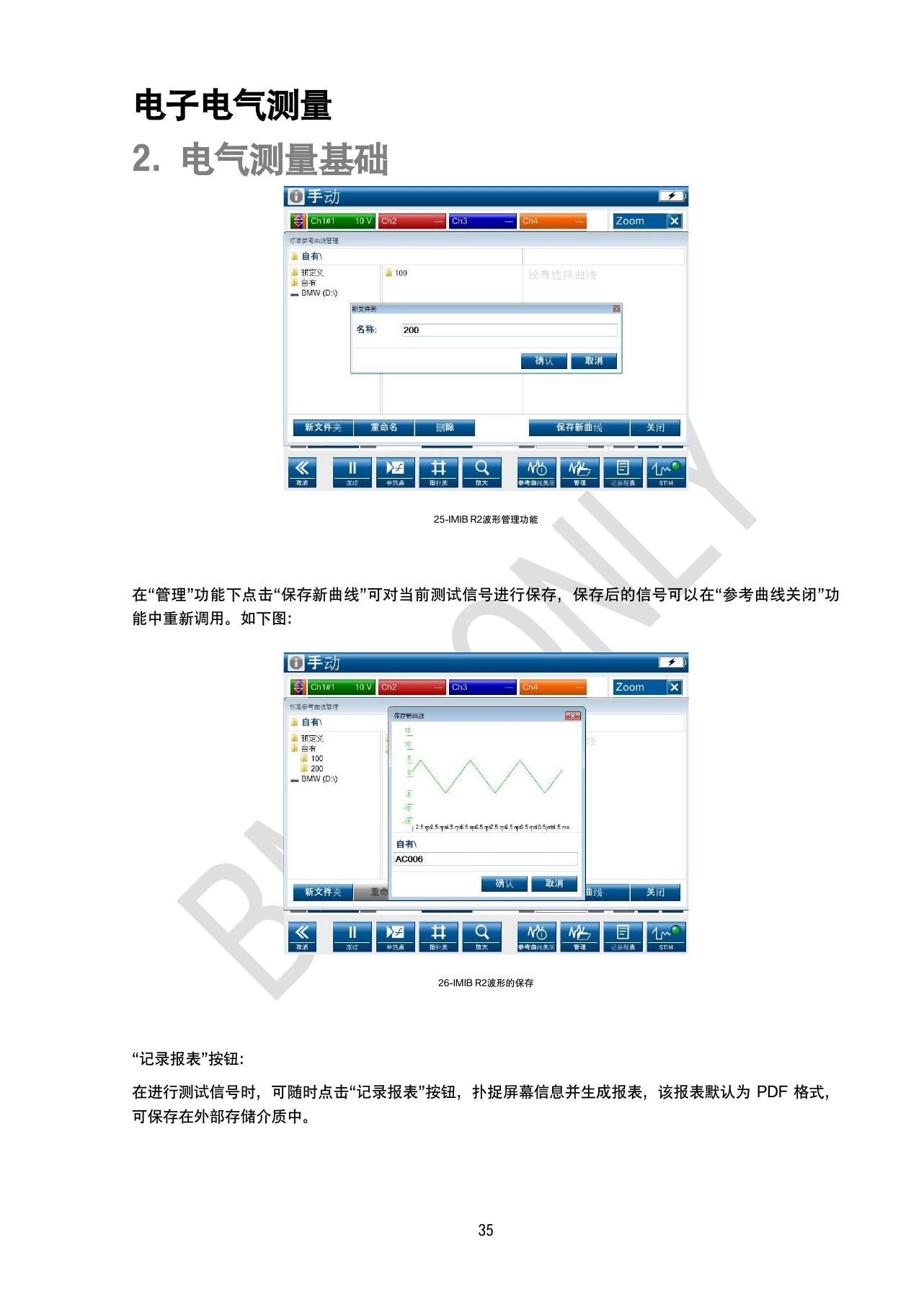

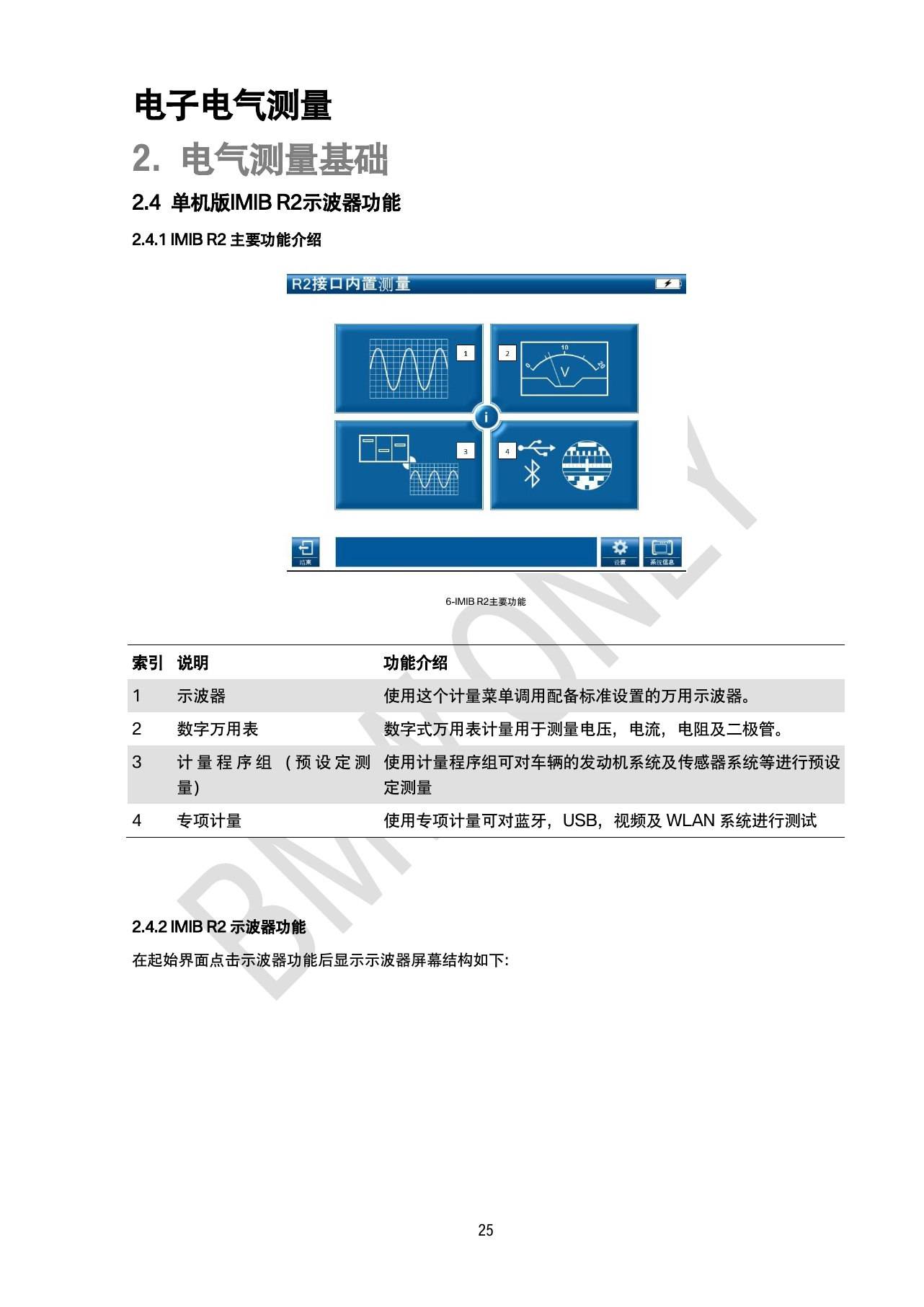

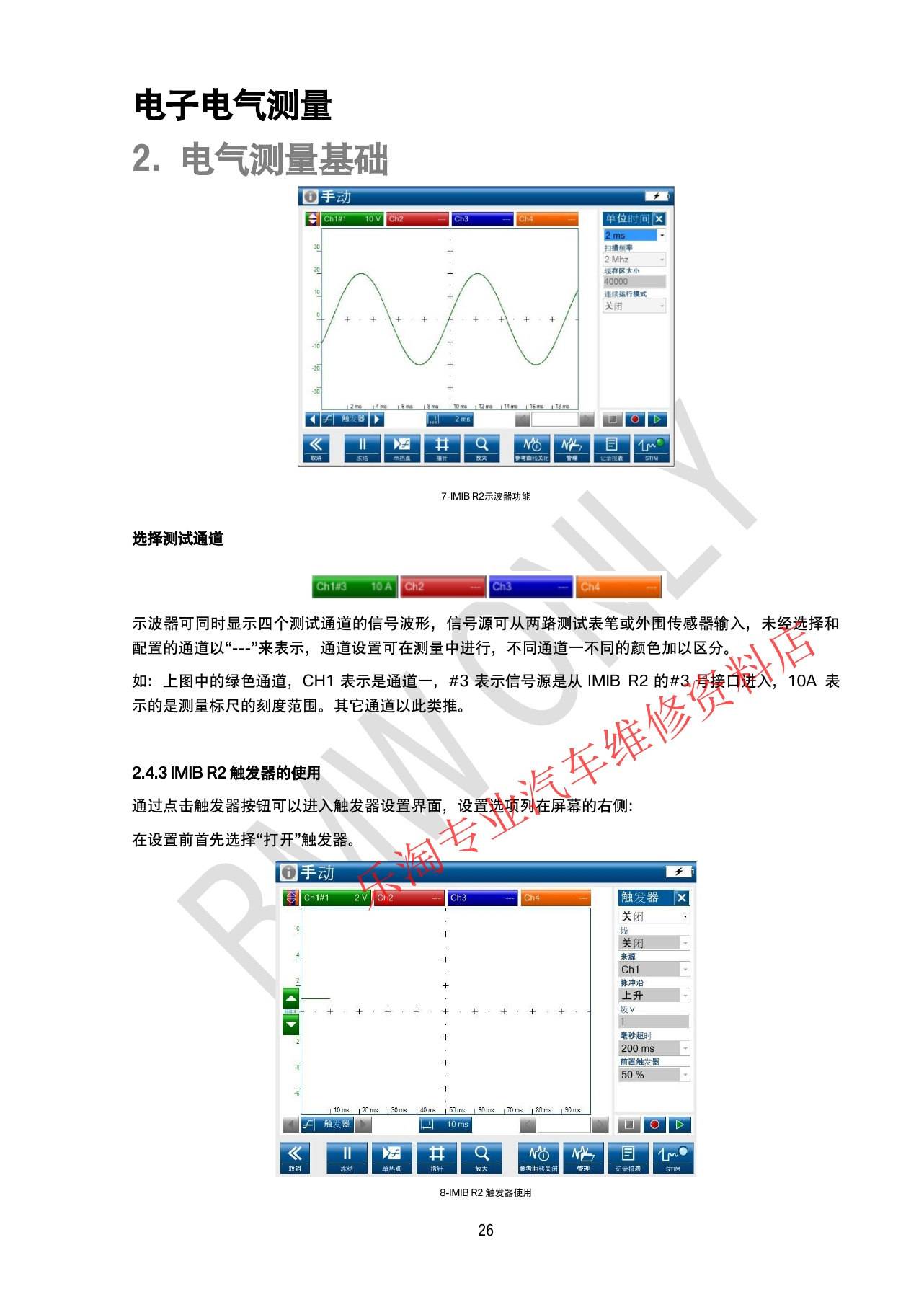

五、示波器显示与触发
示波器用于观察电压随时间的变化。应根据频率和幅值设置时间基准、电压范围与触发条件,必要时用双通道比较相关信号。


六、测量安全和结果判断
测量前确认测试点、参考地和允许负载,避免损伤端子。测得数值必须结合电路状态和工作条件解释,不能用一个静态读数代替完整诊断。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
