宝马折叠式软顶锁止装置在前篷架区域嗒嗒作响 嗡嗡作响：PuMA 60675436-02

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见原始技术页面；进入诊断前应逐项核对车辆条件。 驶过坑洼 / 石块路面且折叠式软顶处于关闭状态时，从遮阳板 (前篷架 / 折叠式软顶) 的上部区域发出噪音。

二、故障证据与诊断线索

读取并保存车辆故障存储器，记录故障复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级。

三、原因判断

原因 1：前篷架 / 折叠式软顶上折叠式软顶锁止机构的螺栓连接。 涉及的产品范围：2014 年 9 月 3 日至 2015 年 1 月 16 日。 原因 2：前篷架挡板定位夹区域嗡嗡作响。 涉及的产品范围：2014 年 9 月 3 日至 2015 年 3 月 18 日。

四、原通报维修措施

处理客户投诉时，执行以下步骤： 对于原因 1： - 根据维修说明 54 34 127 拆卸前篷架的挡板。 - 松开两侧 (附件 / 图 1) 折叠式软顶锁止机构的螺栓，并彻底清洁干净 (粘合剂残余不允许留在螺牙中)，然 后涂 上 Loctite (零件号：83 19 2 210 339) 用 10 Nm 的拧紧扭矩拧紧。先后更换全部六枚螺栓，以防折叠式软 顶锁 止机构偏移错位。 提示：仅涉及生产期在 2014 年 9 月 3 日至 2015 年 1 月 16 日范围内的车辆。 - 接着重新装配车辆 对于原因 2： - 根据维修说明 54 34 127 拆卸前篷架挡板。 - 如附件 / 图 2，用织物带 (例如零件号 83 19 0 411 397) 垫在前篷架挡板的所有四个固定夹下面， 防止夹子与前篷架之间产生间隙。与此同时，检查弹簧夹在正确的固定位置且已锁定。 提示：仅涉及生产期在 2014 年 9 月 3 日至 2015 年 3 月 18 日的车辆。 15-5-15 PuMA 处理 - 接着重新装配车辆 结算提示： 结算时使用故障码 54 31 00 39 00。

五、诊断边界与完工复核

若实车条件、故障码组合或软件等级与文件内容不一致，应停止套用历史措施，转入当前ISTA/AIR诊断流程。

六、资料说明

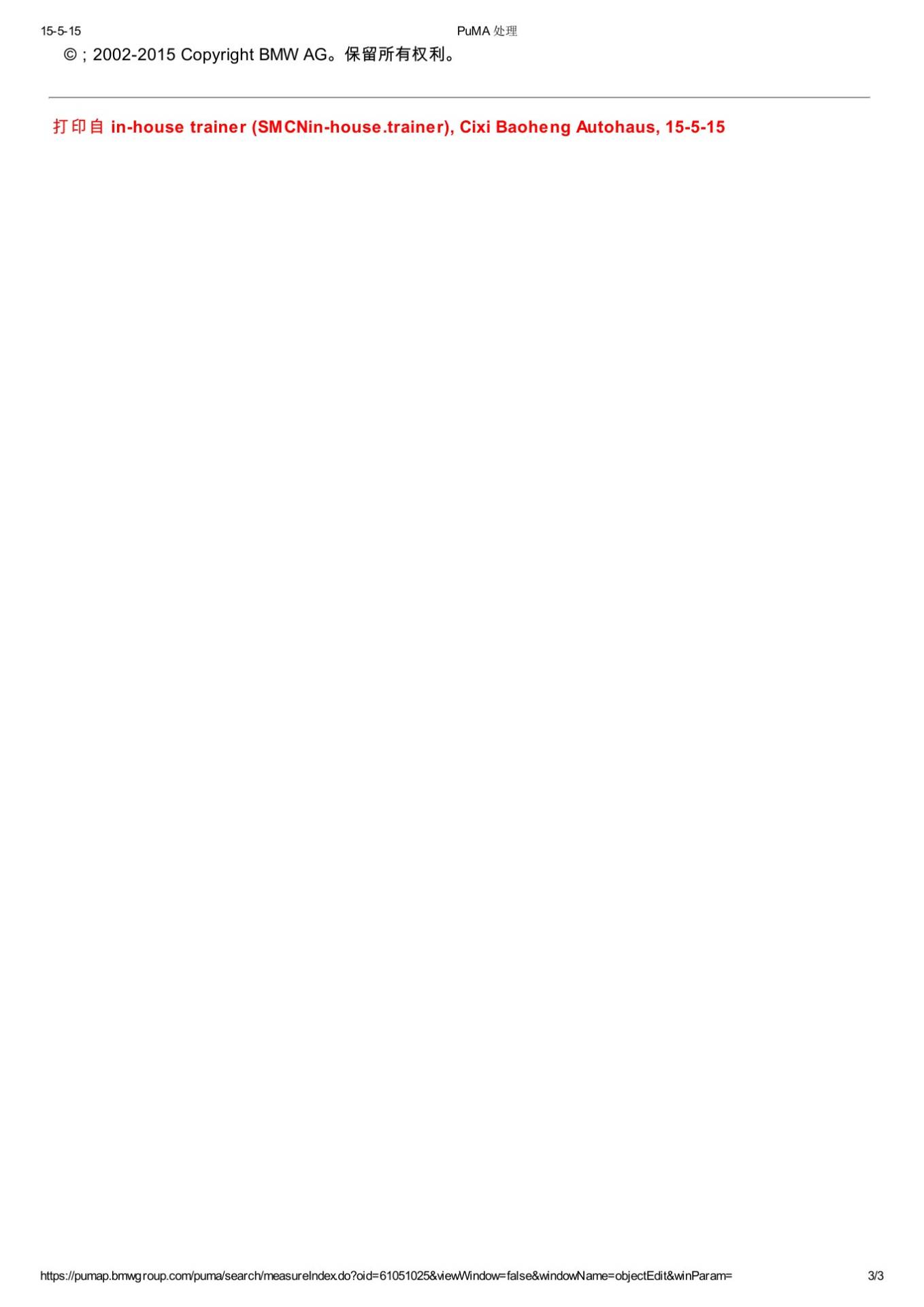

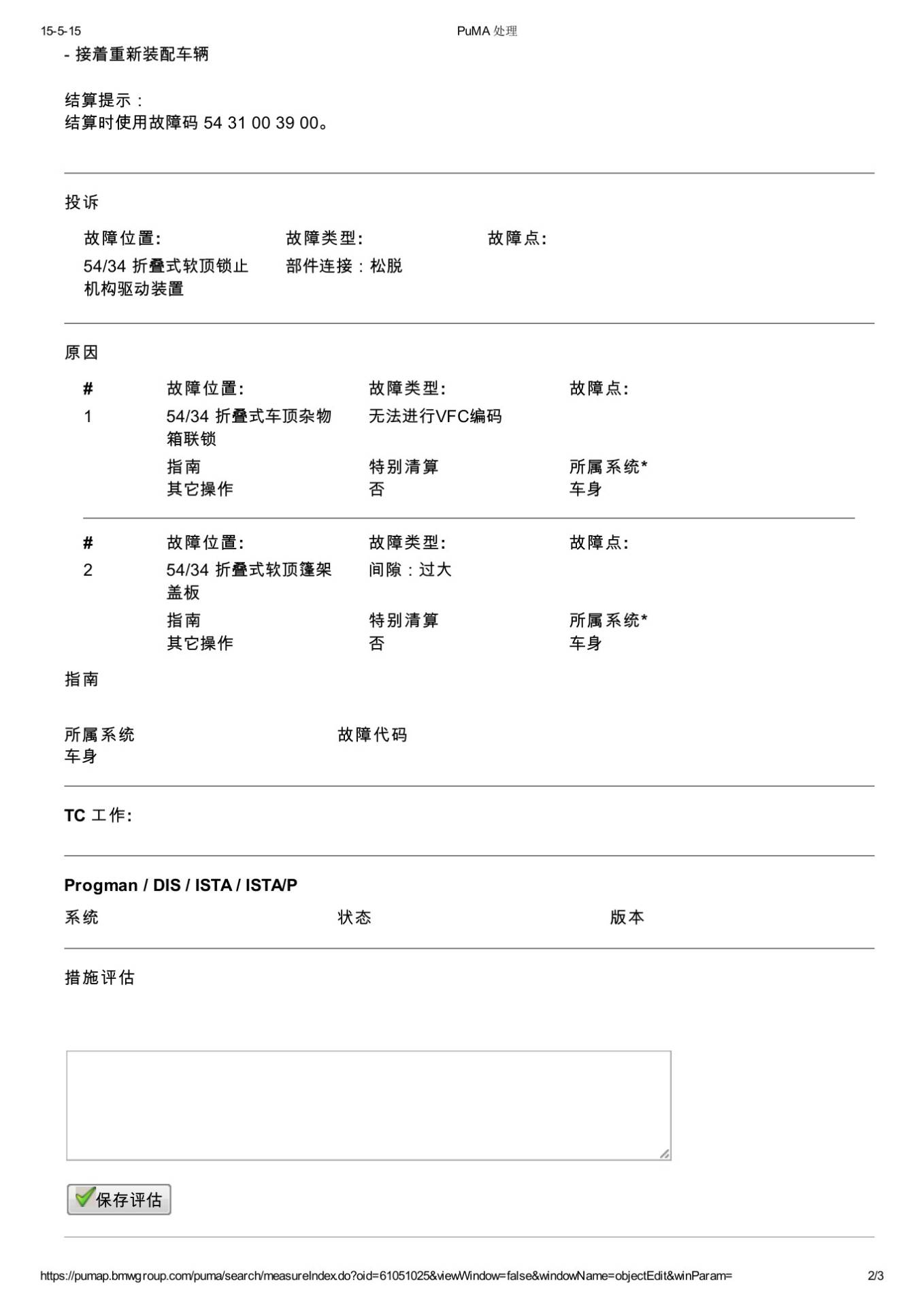

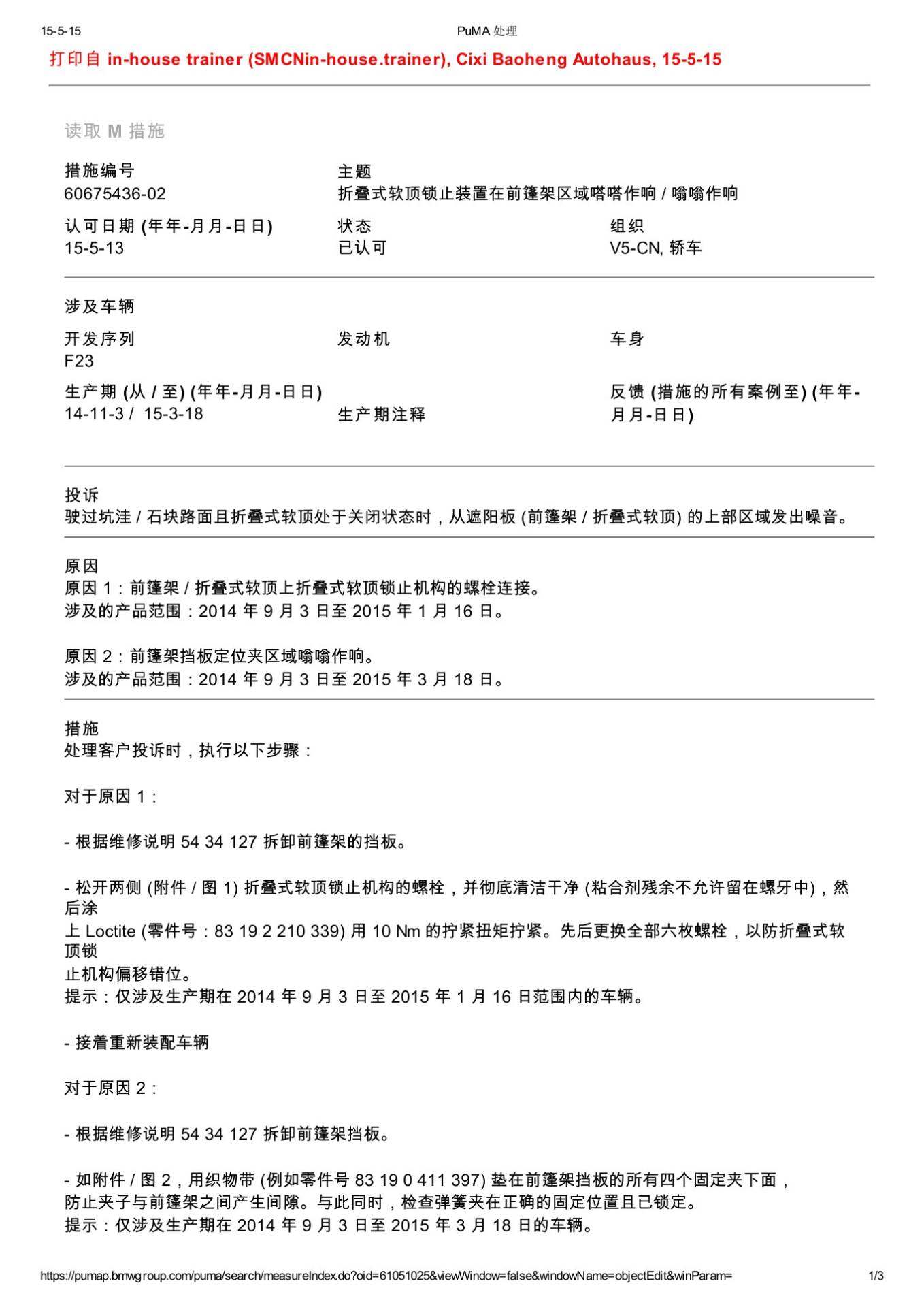

本文依据宝马PuMA技术通报60675436-02及其附件进行归纳与重新编排，文中配图为原文件中的技术页面。该文件属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
