2024+ 特斯拉 Model 3 制动踏板U型夹销更换：手取开口销并复位助力器杆

2024+ Model 3制动踏板与制动助力器杆通过U型夹和固定销连接，销轴另由开口销防脱。若只处理这枚连接销，原厂主程序先要求移出驾驶位脚部空间盖板和左侧风管。不可把销轴与开口销当作同一个零件。

打开脚部空间后识别两枚件

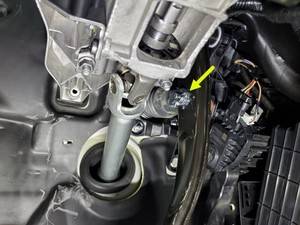

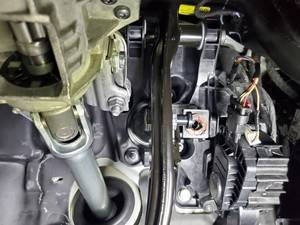

按文末两项直接引用程序拆下驾驶位脚部空间盖板及左侧风管。找到制动踏板与助力器杆U型夹的连接处。第一张图的黄箭头指向固定销所在区域；第二张图提供侧面视角，用于区分穿过踏板的销轴和留在外侧的开口销。

先松开开口销，再抽出固定销

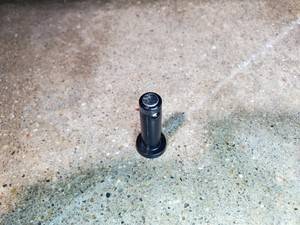

原厂要求手动松开固定U型夹销的开口销。随后从制动踏板总成抽出固定销，使U型夹脱离踏板；若销轴难以抽出，可轻微摆动踏板帮助脱离。保持对U型夹及杆端的支撑，避免因销轴移出使连接突然错位。

对齐踏板与助力器杆后装回

将制动踏板与iBooster助力器杆对齐，把U型夹固定销穿过踏板连接位置。视频展示的是这一步的安装动作概览；仍须随后装上开口销，并确认各零件回到原位。原厂明确要求若开口销损坏则更换，不应把损坏件复用。

完成连接后，按关联程序恢复左侧脚部空间风管和驾驶位盖板。检查销轴已完全穿过连接件、开口销就位且连接没有明显偏斜。主程序未给此销轴扭矩；校正代码3325010212，FRT 0.12，涵盖所引用的前置工项。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：制动踏板U型夹销。

中文原厂程序：《导销 - 制动踏板 ((拆卸和更换))》

英文原厂程序：Clevis Pin - Brake Pedal (Remove and Replace)

原厂资料编号（GUID）：GUID-50E91826-C0EB-41DC-B2A8-5E8DEBAAB685
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

适用范围与资料说明：中文主程序称制动器U型夹固定销，英文为Brake Clevis Clip Pin；二者均指制动踏板与iBooster杆U型夹的连接销。两版拆卸、安装和开口销损坏更换要求一致。

相关操作分别查以下程序：

• 脚部空间盖板总成 - 驾驶位（英文）：驾驶位脚部空间盖板拆卸与恢复的直接入口，用于进入踏板连接位置。
• 风管 - 脚部空间 - 左侧（英文）：左侧脚部空间风管拆卸与恢复的直接入口，位于销轴操作前置路径。

三张原厂图片和一段原厂安装演示用于识别连接位置。本文只写U型夹销与开口销的处理，踏板总成或助力器本体更换不在本程序范围内。
