2024+ 特斯拉 Model 3 驾驶位座椅外侧护板更换：预装总成分支与1.7／5 N·m

驾驶位座椅外侧护板包围座垫和靠背调节按钮，固定在座椅框架外侧。更换护板时应先释放安全带耦合、螺栓与卡子，再处理电气连接；不能通过拉按钮或线束把护板硬扯下来。本文针对2024+ Model 3驾驶位外侧护板，重点说明预装总成分支、卡子顺序及两组不同扭矩。

适用范围与零件分支

原厂程序为Side Shield - Outboard - LH，校正代码1307010122、FRT 0.18，更新日期2026年8月9日。部分地区供应的护板已预装按钮和开关，作为一个总成提供；此时应跳过按钮与开关的拆卸和安装，不能把新总成再次拆散移植。

• 护板与座椅框架的固定螺栓：5 N·m。
• 需移植八向开关时，其护板背面固定螺钉：1.7 N·m，推荐T20套筒。
• 安全带释放钥匙：1133787-00-A；资料同时列出1060071-00-A与1450424-00-A工具。

调座椅并释放安全带耦合

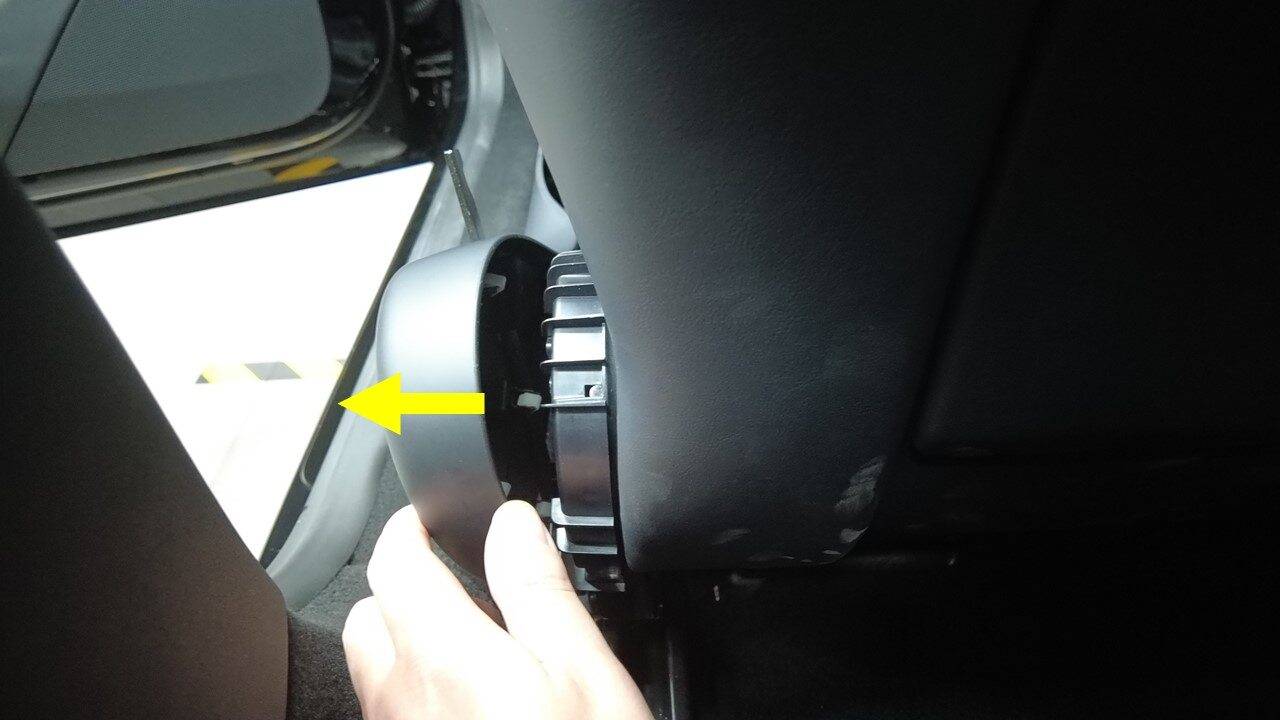

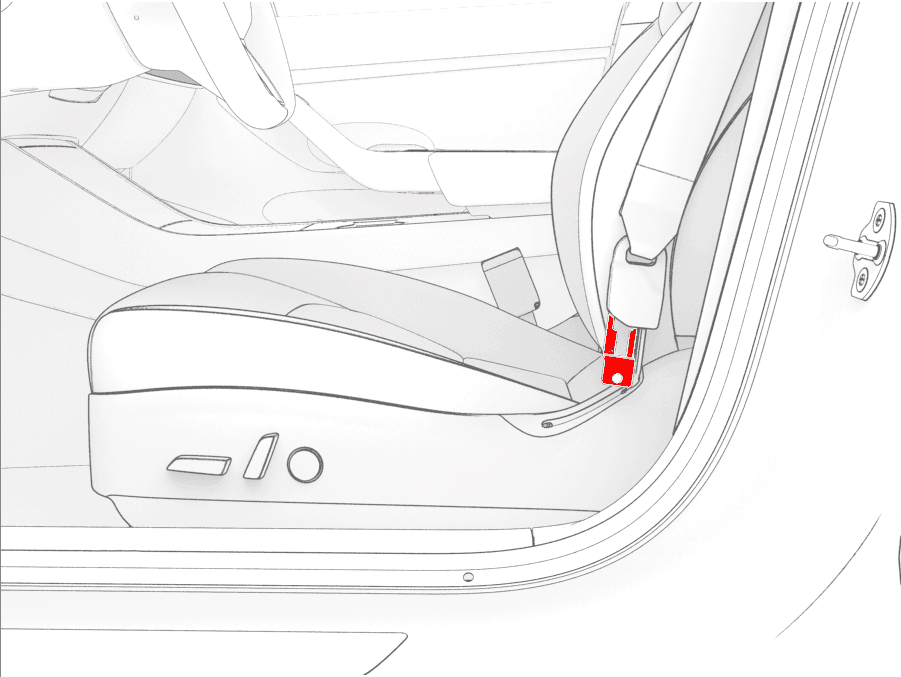

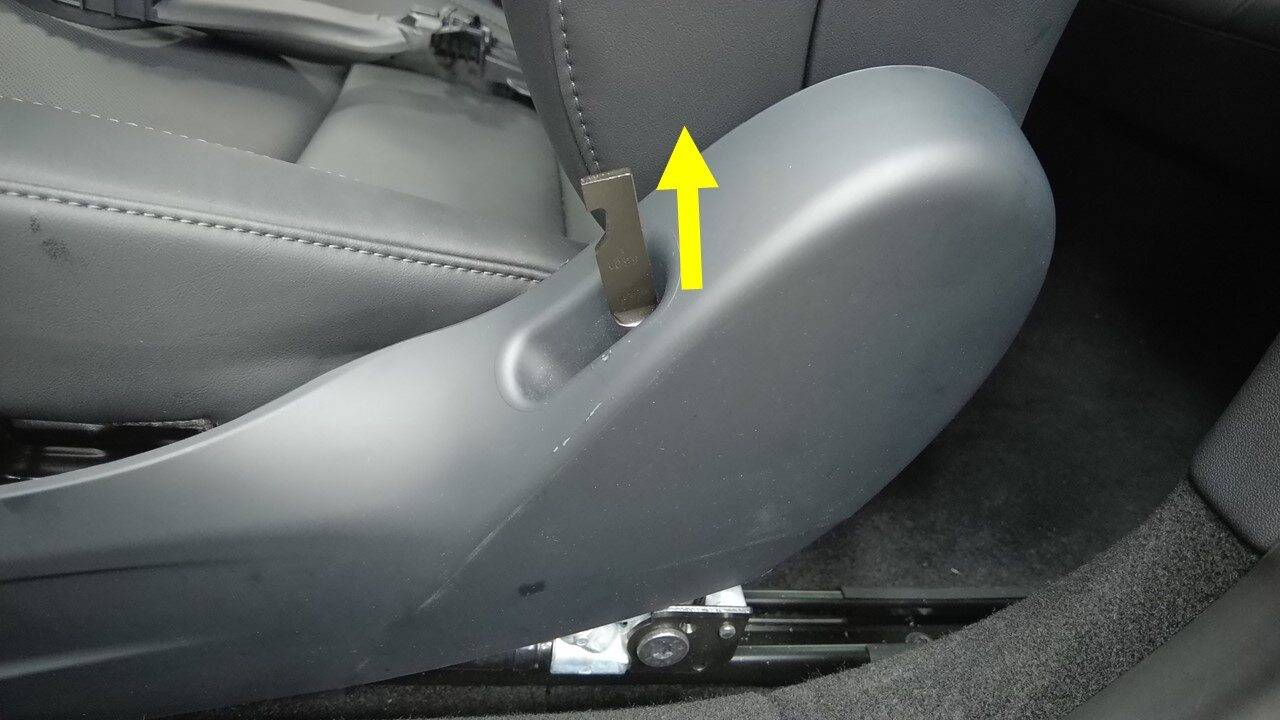

打开左前门，把驾驶位座椅移到最前端，将座垫高度调到最高。移动过程中观察头枕与遮阳板的间隙，不能让头枕压住遮阳板，以免化妆镜破裂。将专用释放钥匙插入安全带预紧装置耦合底部，把安全带从耦合位置释放。此步骤不应被理解为拆卸整个预紧器或其电气连接。

先拆螺栓，再释放护板卡子

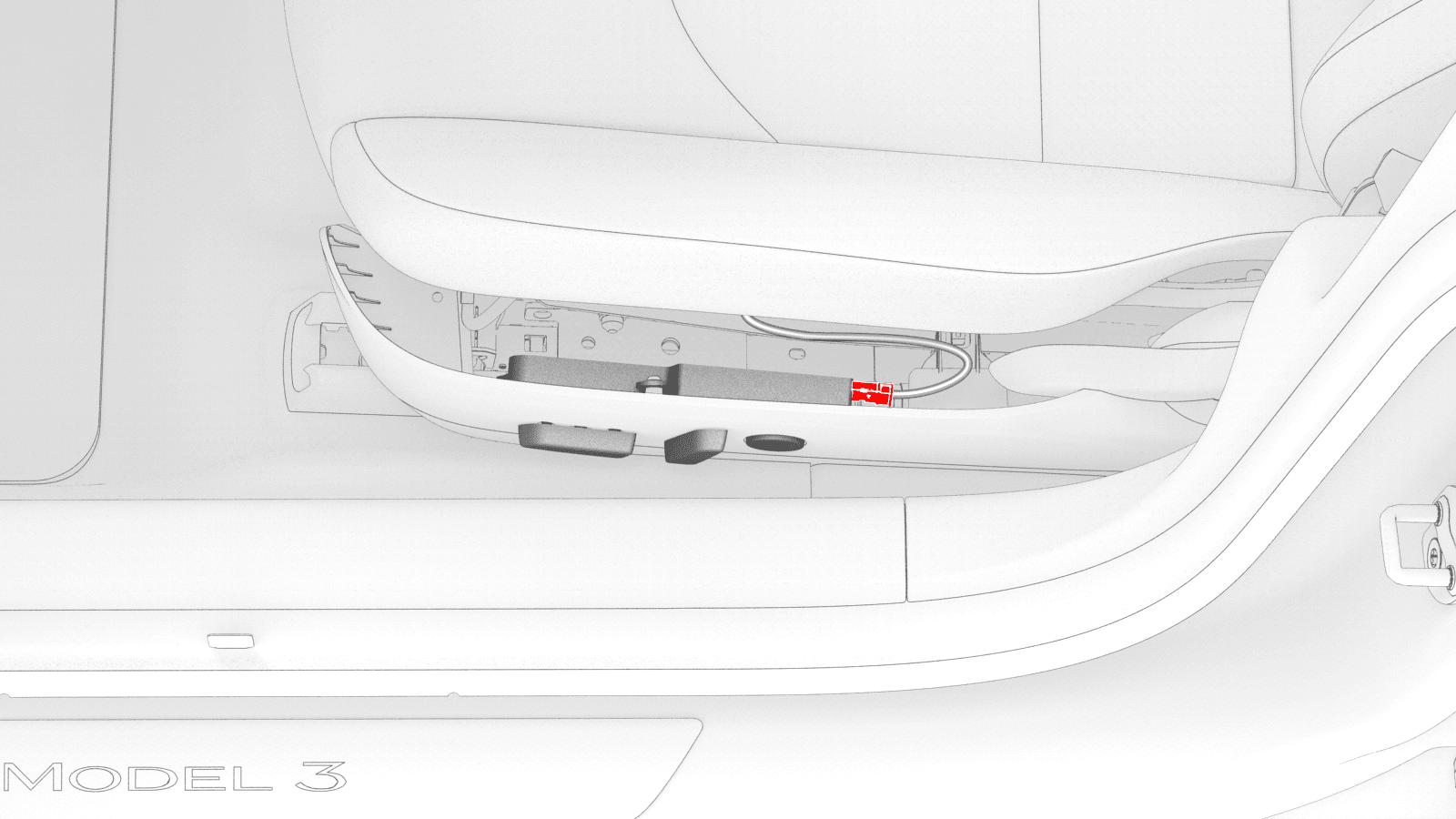

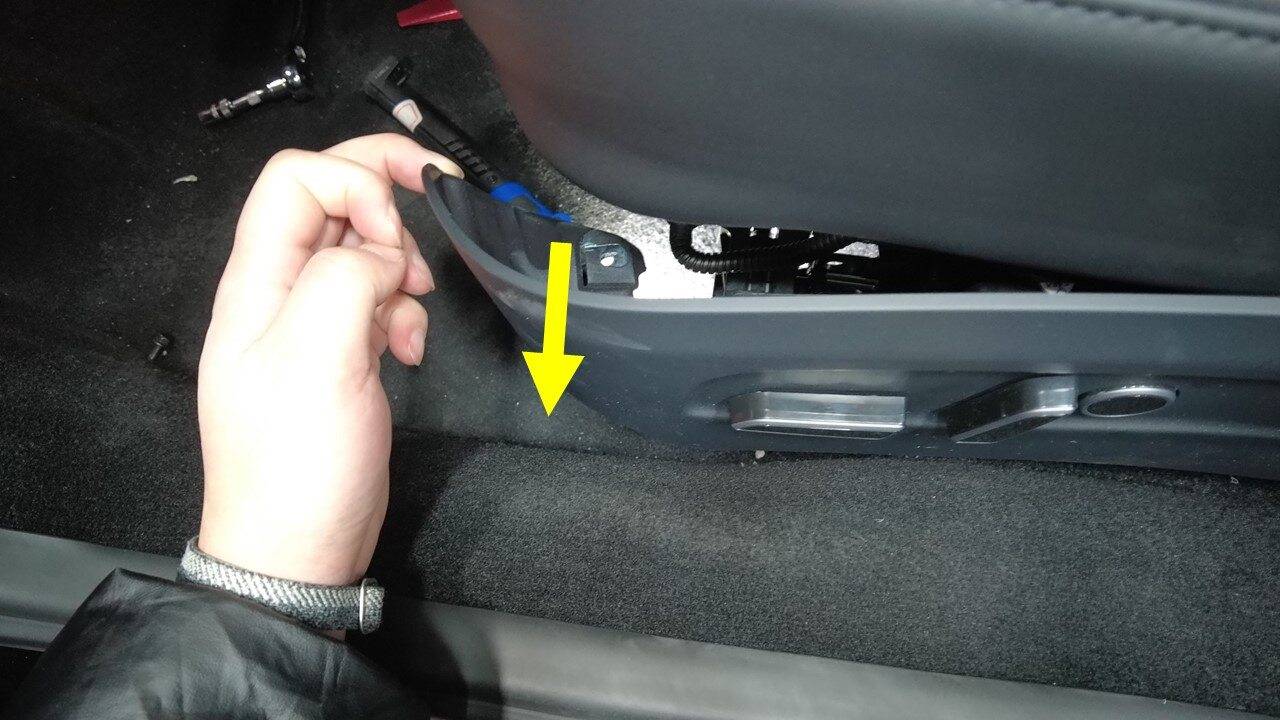

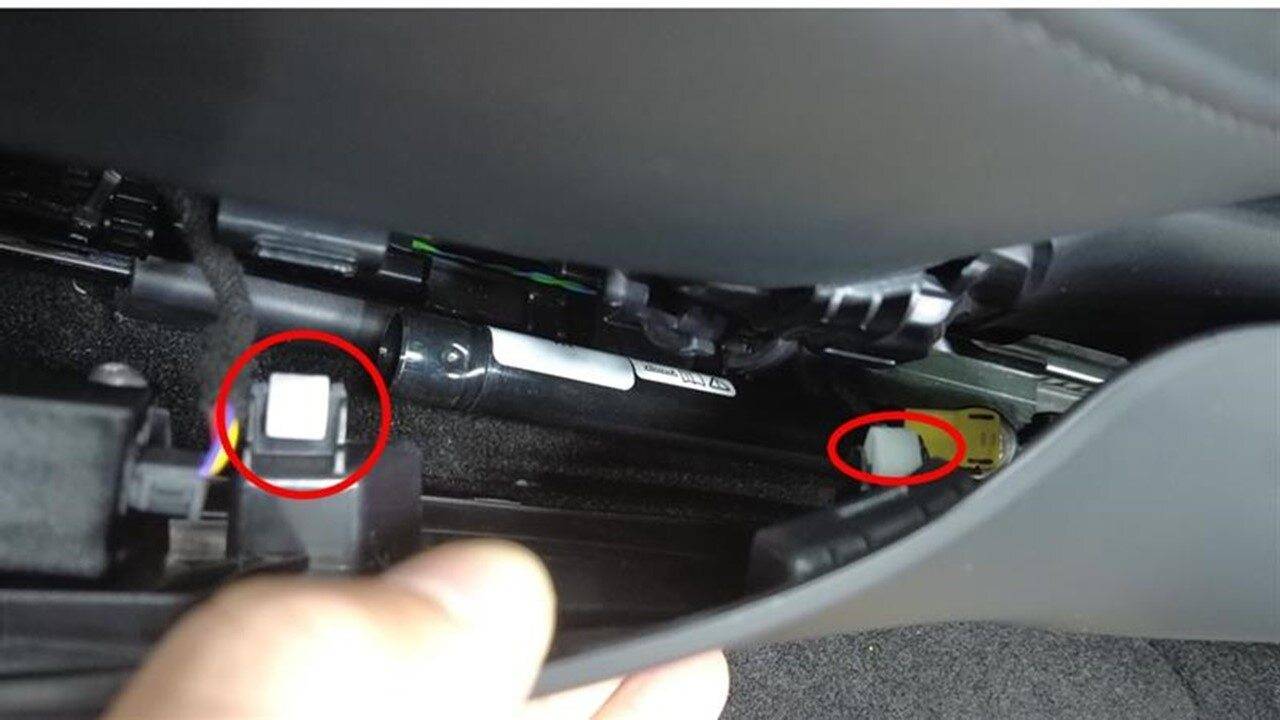

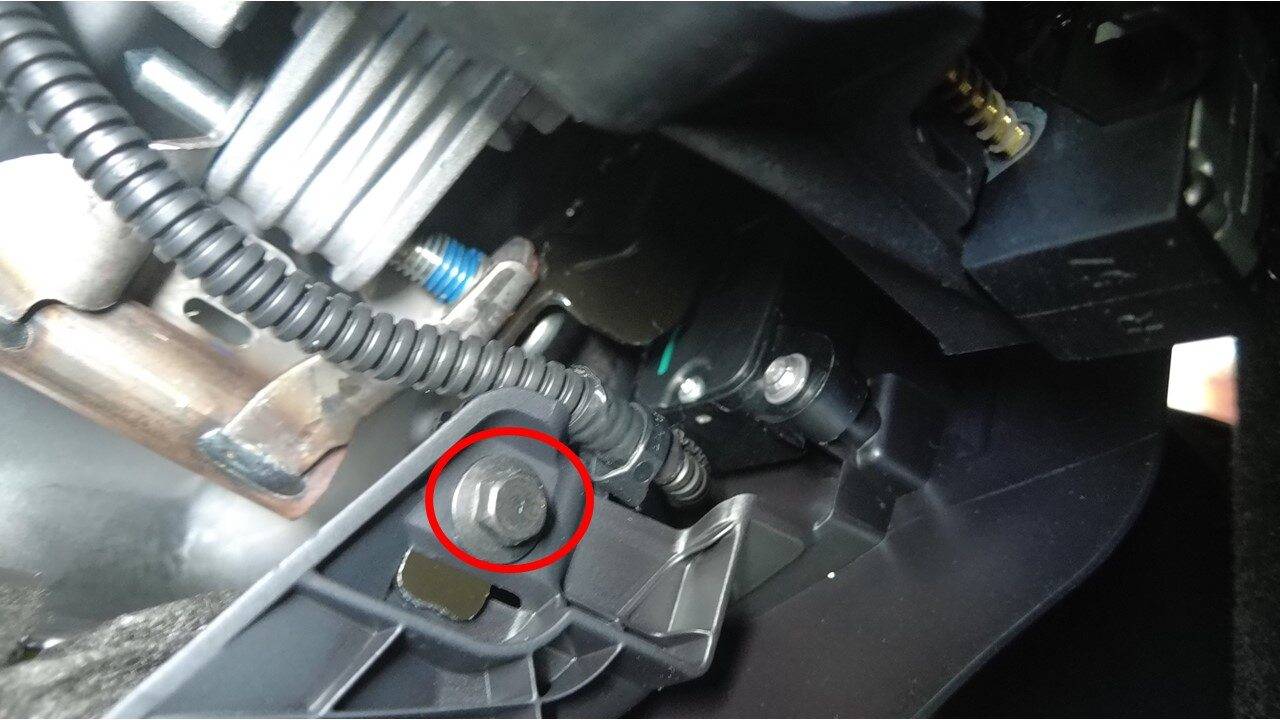

拆下护板固定到座椅框架的螺栓，然后将护板向离开框架的方向拉开，先释放前部卡子，再释放上部卡子。固定点松开后，用手托住护板，按实车配置断开靠背和座垫调节开关连接器，再把护板从车内取出。插头仍连接时不能让护板悬挂在线束上。

需要移植时，小心拆按钮与开关

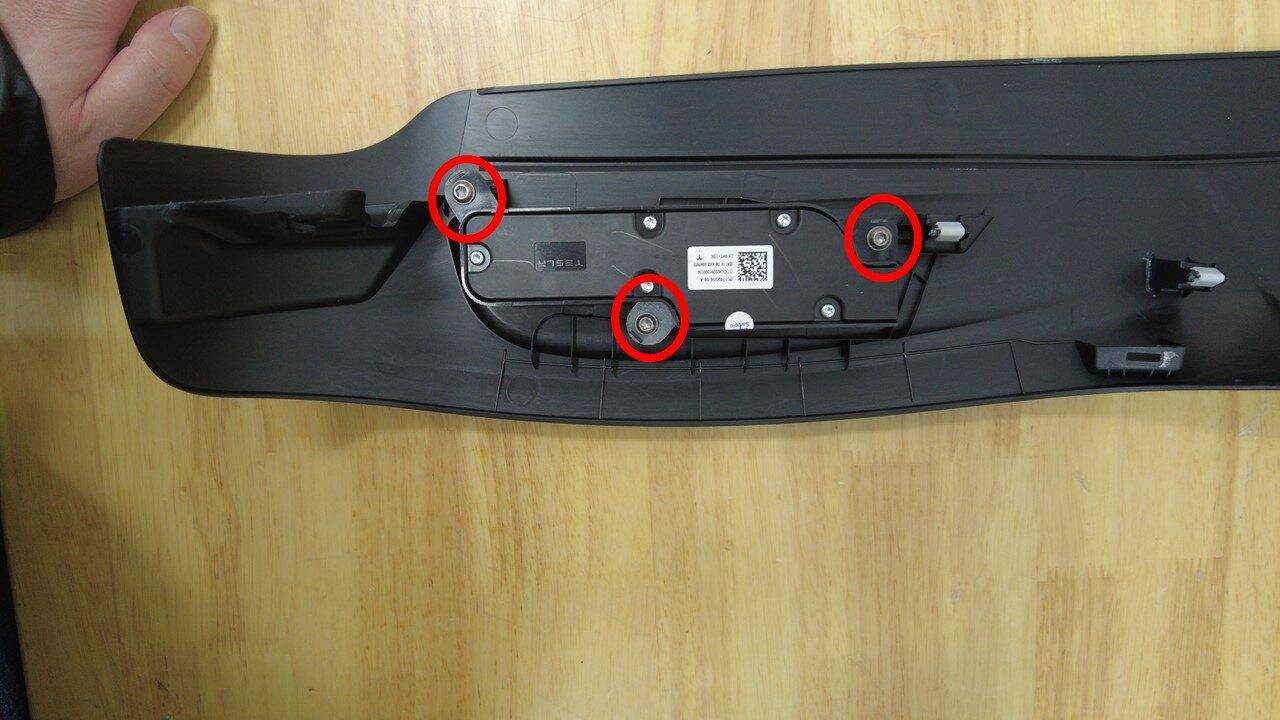

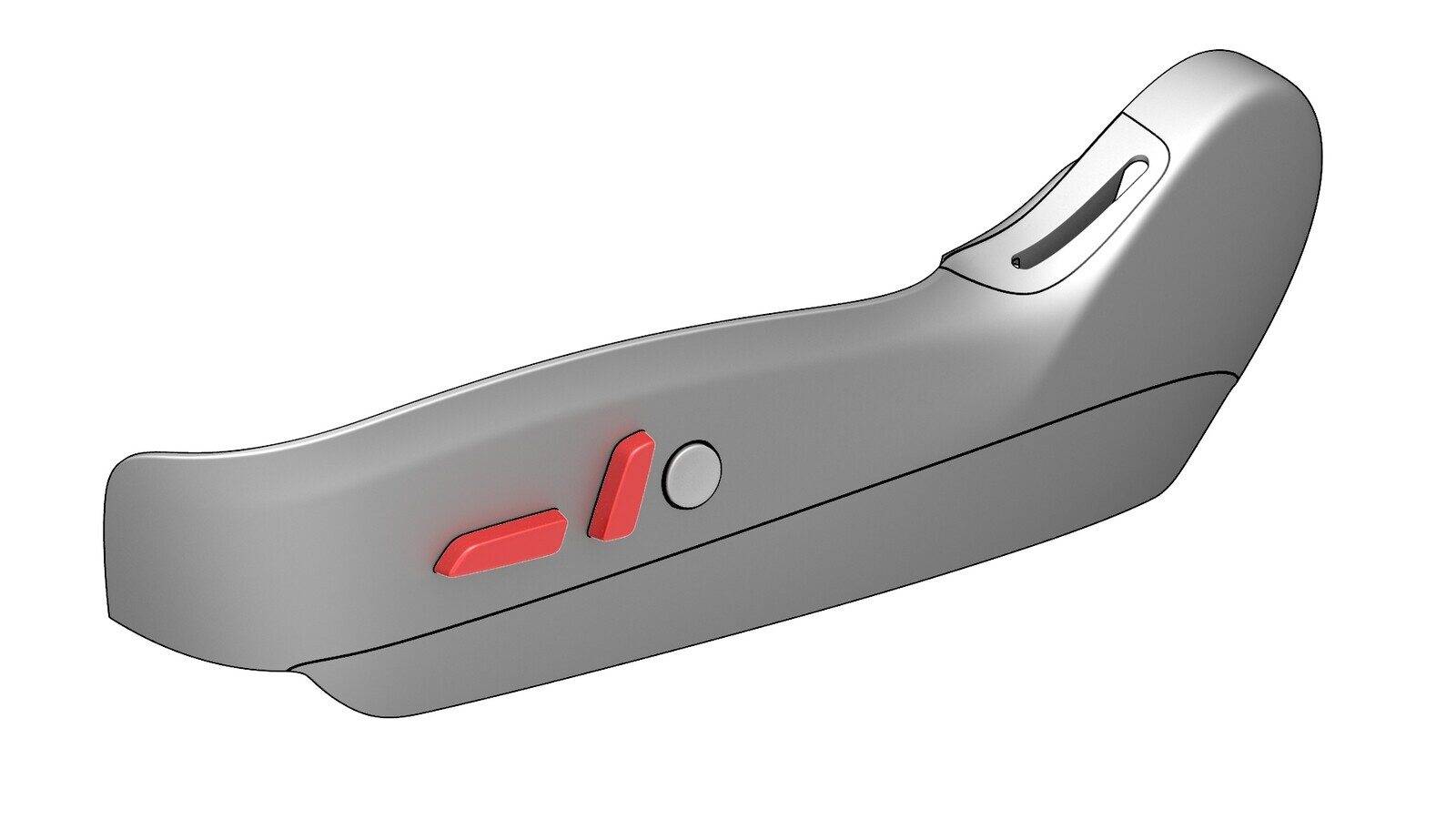

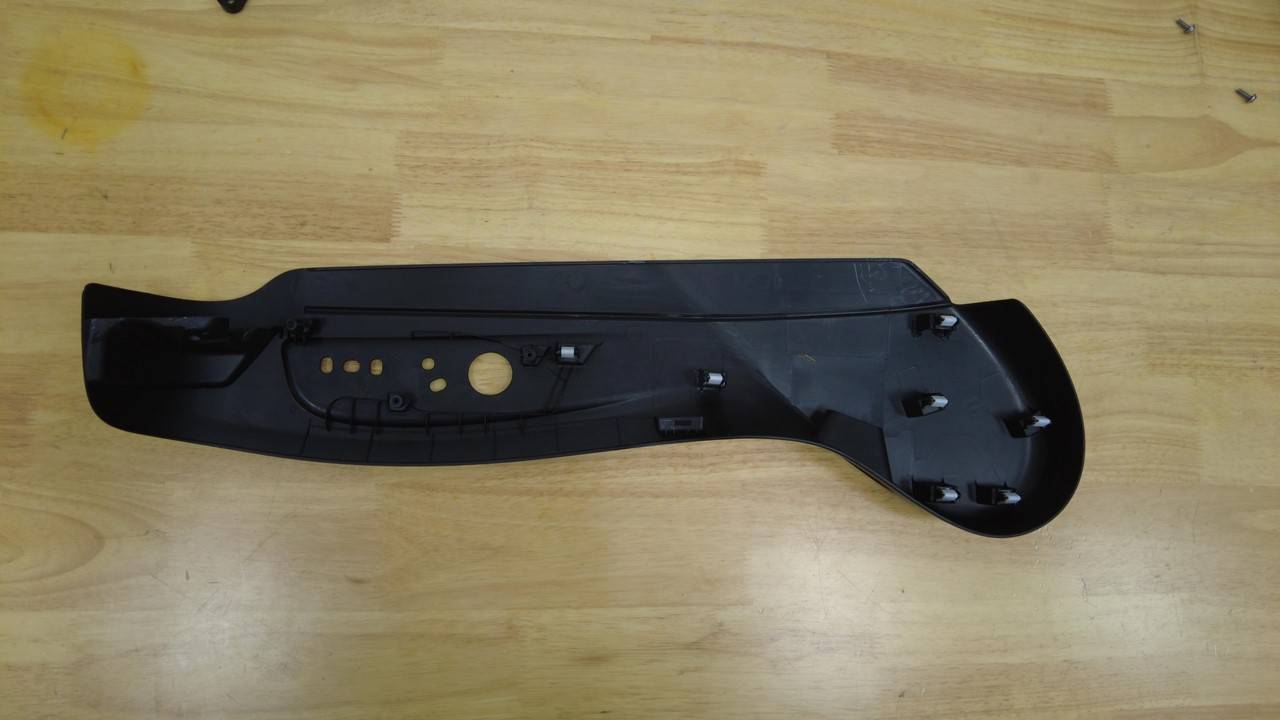

确认新件是否带预装按钮和开关；已预装总成则跳过本节移植动作。需要转移旧开关时，小心释放座垫与靠背按钮的保持卡子，将按钮从护板拆下。再用T20工具拆开八向开关在左前外侧盖板背面的固定螺钉，分离护板与开关。操作时观察卡子方向，避免以按钮外表面作撬点。

装回开关时，固定螺钉紧固至1.7 N·m，再恢复座垫和靠背按钮卡子。这个扭矩属于开关与护板之间的螺钉，不是护板与框架的固定螺栓；不能将两组值互换。

线束接好后，复位卡子与5 N·m螺栓

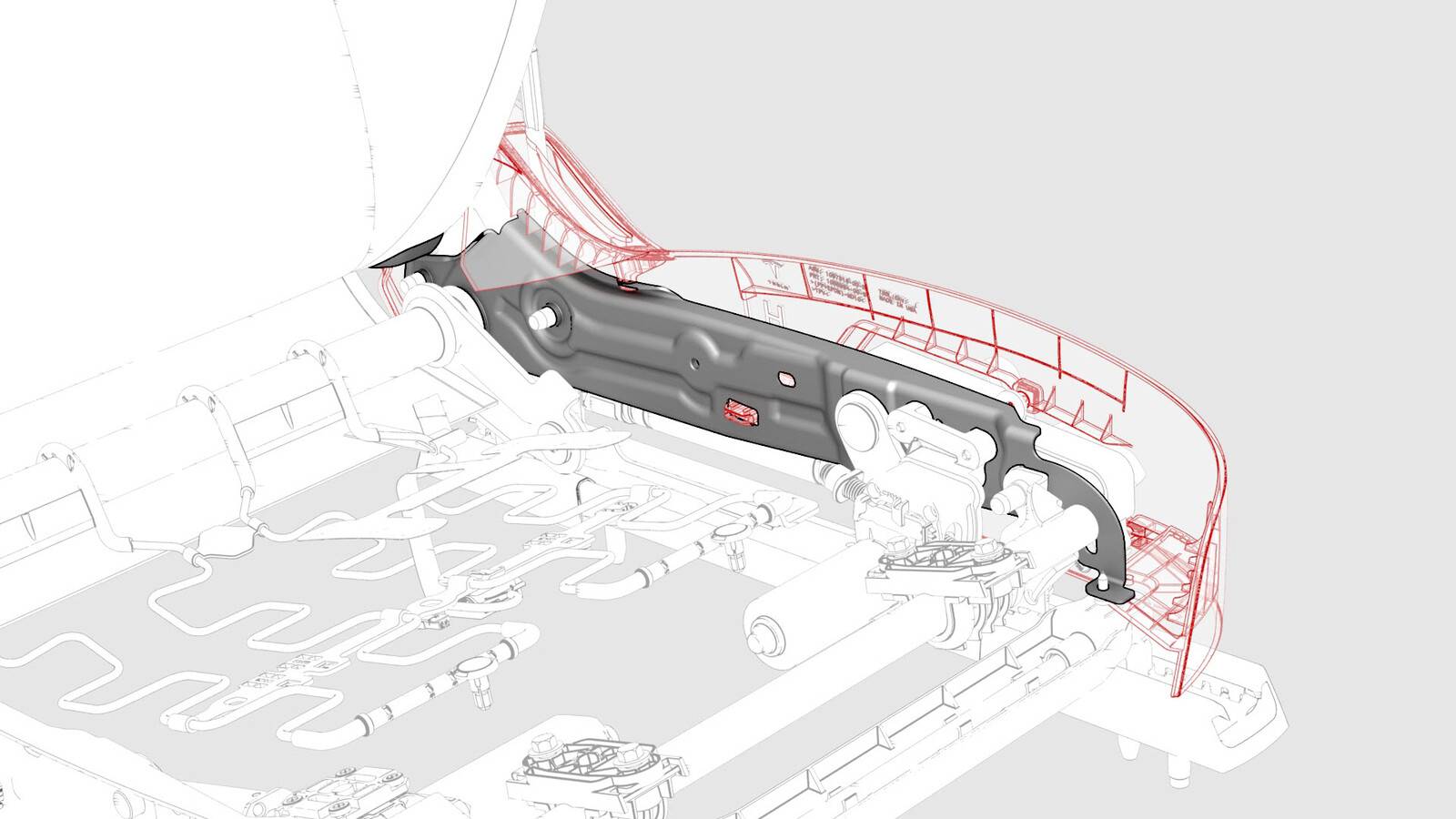

把护板放回车辆安装位置，连接适用的靠背、座垫调节开关插头，随后接合护板与座椅框架中部的上下固定卡子。确认定位后，安装护板框架固定螺栓，紧固至5 N·m。最后把座椅靠背恢复原位，按原厂程序恢复此前释放的安全带连接，升起左前车窗并关闭左前门。

完工检查建议

沿护板周边检查卡子接合和外观间隙，确认线束未夹在护板与座椅框架之间、按钮没有卡滞。分别操作座垫、靠背及配备的腰托功能，观察座椅全行程中护板与线束是否干涉。确认安全带耦合锁止并按对应连接要求复核；如果耦合不能可靠锁住或出现约束系统提示，先查明原因，不以外观贴合代替连接验收。

原厂资料及关联程序

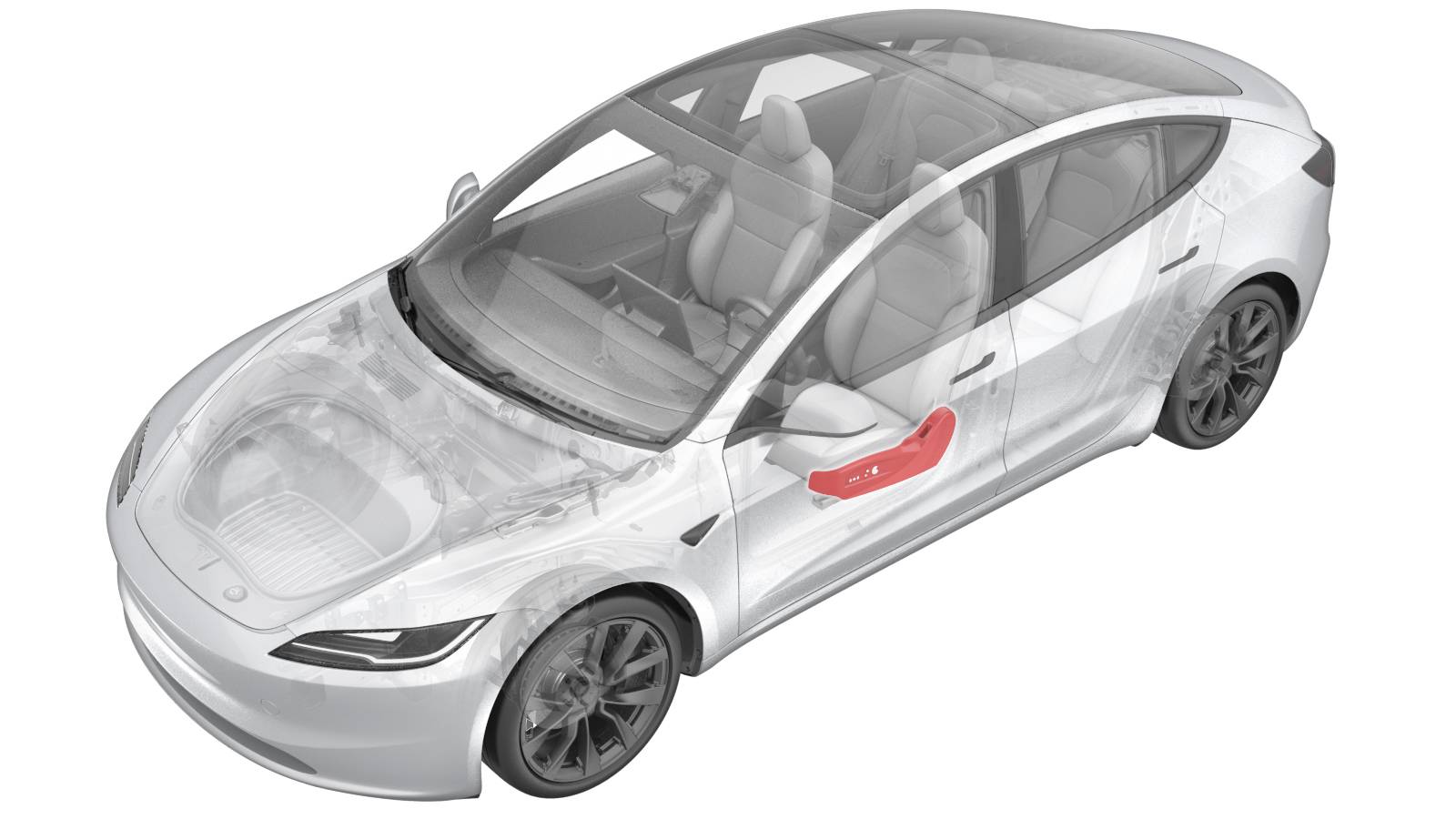

适用维修位置：Model 3 2024+左前驾驶位座椅外侧护板。原厂资料编号：GUID-92E3D93F-93A0-4AA3-8C6F-8DFF53FCA848；核对日期2026年10月3日。

• 中文：外侧护板 - 第一排座椅 - 左侧 - 驾驶员座椅。
• 英文：Side Shield - Outboard - LH。
• 前排座椅套、座垫和饰板章节：主程序的上级章节，用于区分相邻护板支架和座椅饰件；不是本程序强制新增的拆装前置。

步骤图片与补充视频来自Tesla原厂维修手册，两段视频分别辅助辨认安全带耦合释放和外侧护板拆卸。车型配置、卡子或连接器与图示不一致时，先核对VIN和当前资料。
