宝马523电子气门假短路：马达完好无损，如何修复MSV90芯片底层。

在高端老车整备的领域中，故障诊断的逻辑往往比盲目换件更具价值。近期，深圳群辉宜修车维修中心迎来了一台搭载经典N52发动机的宝马523。这台车在路上突然熄火，随后彻底瘫痪，出现只打马达不着车、完全无法启动的严重故障。

通过专业诊断仪进行全车系统扫描，发动机控制单元（DME）直接抛出了两个极为严重的故障代码：

• 134B02：电子气门控制伺服马达、供电电压：对地短路
• 1F0404：DME，内部故障，多输出级组件：SPI通信受干扰

面对车辆无法启动且报出“供电对地短路”的现状，常规的修车思维通常会立刻断定是外部的电子气门伺服马达内部烧毁击穿，或者外围的VVT供电线束直接破皮接地了。按照这种推论，绝大多数技师会盲目地去抬起气门室盖更换昂贵的伺服马达。

然而，在宜修车的标准整备逻辑中，我们从来不向模糊的推测妥协，一切必须以数据说话。

通过万用表与绝缘表对外部气门马达的引脚阻值、线路电气性能进行全方位跨接检测后，结果让我们直接推翻了表面故障码——外部伺服马达和供电线路的数值完全在标准范围内，它们好端端的没病。

真正的真凶藏在发动机电脑的底层。这是一起典型的由于DME（MSV90）发动机电脑内部芯片自身热疲劳，从而引发内部“自残”并误报外部故障、最终锁死点火启动的极端案例。

由于发动机电脑常年处于发动机舱的高温烘烤环境中，主板上负责电子气门驱动的多输出级组件自身发生了内部击穿。控制芯片一旦锁死，直接导致主板上的SPI总线通信链路强行瘫痪，从而触发了次生故障码 1F0404。而电脑在内部失联、失去对控制端感知的情况下，便“糊涂”地误以为是外部供电电压发生了对地短路，从而抛出了 134B02，并直接锁死点火和喷油指令，导致车辆彻底无法启动。

面对这种外面没病、电脑内部烧糊涂的通病，单换外部马达根本解决不了通信瘫痪的问题。群辉宜修车给出的标准整备方案是：直击底层，挑战芯片级无损修复。

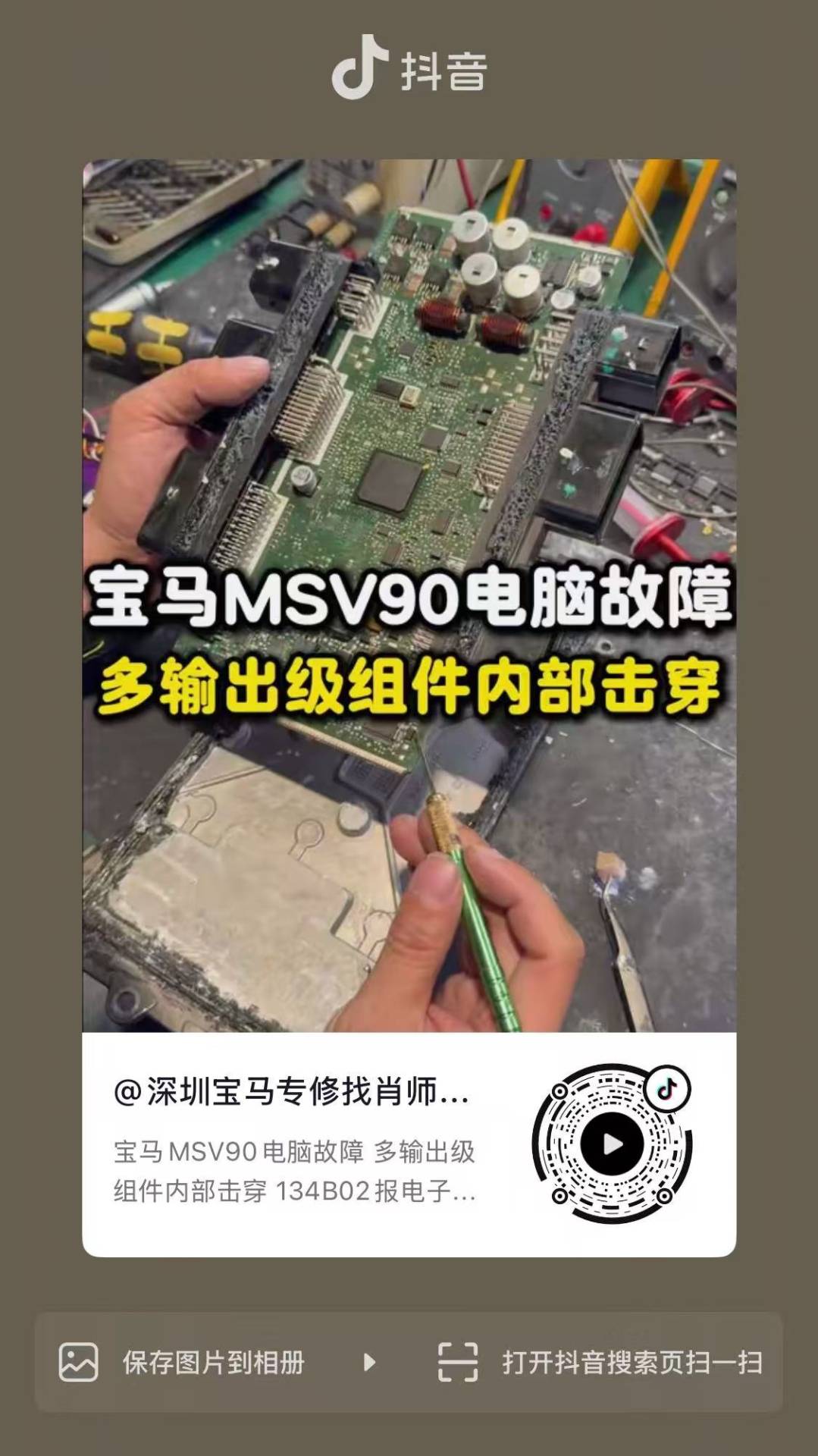

我们将原装MSV90发动机电脑请上电子工作台。在显微镜下，使用精密焊台将这颗自身击穿的多输出级驱动组件进行外科手术式的精准剥离，随后清洗历经高温的底层焊盘，重新焊接上全新高规格的原装进口驱动芯片，让原本瘫痪的SPI总线通信链路彻底复活。

这种原位修复技术不仅免去了让客户花冤枉钱更换整块电脑总成的费用，更完美保留了原车的防盗数据，免去了耗时且不稳定的在线编程匹配过程。

芯片级修复完成后，将DME电脑装车复位。连接诊断仪顺利清空历史故障，执行电子气门极限位置学习，气门室盖内立刻传来清脆、丝滑的马达复位动作声。数据流里的VVT控制电流恢复至完美的平稳状态。按下一键启动，伴随着清脆的轰鸣声，这台原本瘫痪的宝马523一把着火，顺利恢复了它该有的新车质感。

整备一台德系老车，故障码只是表象，看清因果、摸透协议底层才是真正的高标准技术。群辉宜修车坚持用硬核的技术和理性的诊断，拒绝盲目换件，只为车主带来具有“确定性”的完美重整。

本文由深圳群辉宜修车技术中心（肖师傅）实战整备提供。
