整理众泰T600车身电脑(52针+48针+22针+32针+24针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

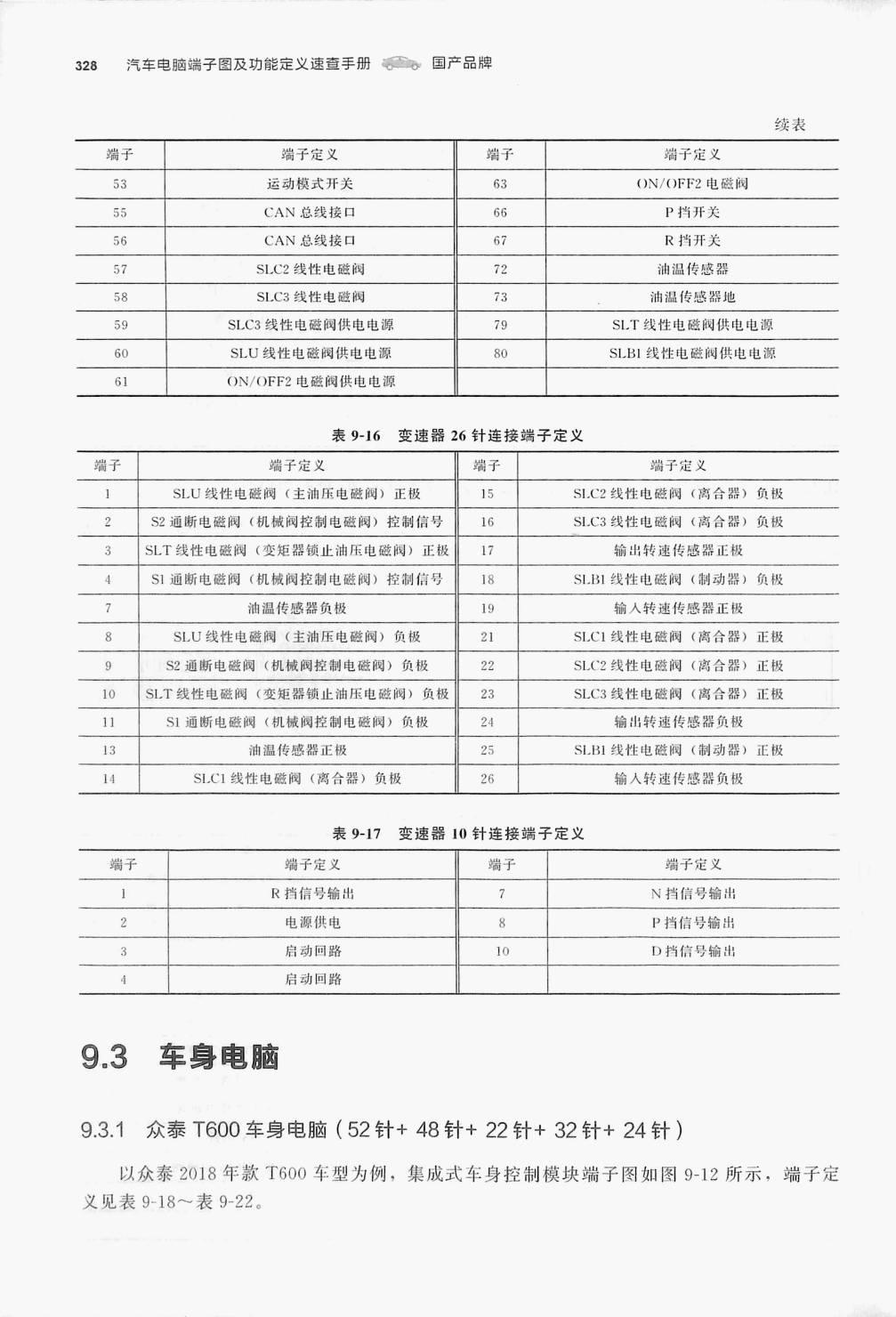

表9-16 变速器26针连接端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| SLU 线性电磁阀(主油压电磁间)正极 | 15 | SL.C2 线性电磁阀(离合器)负极 | |
| S2通断电磁网(机被阀控制电磁阀)控制信号 | 16 | SI.C3线性电磁阀(离合器)负极 | |
| 3 | SLT 线性电磁阀(变矩器锁止油压电磁阀)正板 | 17 | 输出转速传感器正极 |
| 4 | S1通断电磁阀(机械阀控制电磁阀)控制信号 | 18 | SL.BI 线性电磁阀(制动器)负极 |
| 7 | 油温传感器负极 | 19 | 输入转速传感器正极 |
| 8 | SLU 线性电磁阀(主油压电磁阀)负极 | 21 | SLC1线性电磁阀(高合器)正极 |
| 9 | S2 通断电磁阀(机械阀控制电磁阀)负极 | 22 | SLC2线性电磁阀(离合器)正极 |
| 10 | SLT 线性电磁阀(变矩器锁止油压电磁阀)负极 | 23 | SLC3线性电磁阀(高合器)正极 |
| 11 | S1 通断电磁阀(机械阀控制电磁阀)负极 | 24 | 输出转速传感器负极 |
| 13 | 油温传感器正极 | 25 | SLBI 线性电磁阀(制动器)正极 |
| 14 | SL.CI 线性电磁阀(离合器)负极 | 26 | 输入转速传感器负极 |
表9-17 变速器10针连接端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| R 挡信号输出 | 7 | N挡信号输出 | |
| 2 | 电源供电 | 8 | P挡信号输出 |
| 3 | 启动回路 | 10 | D 挡信号输出 |
| 启动回路 |

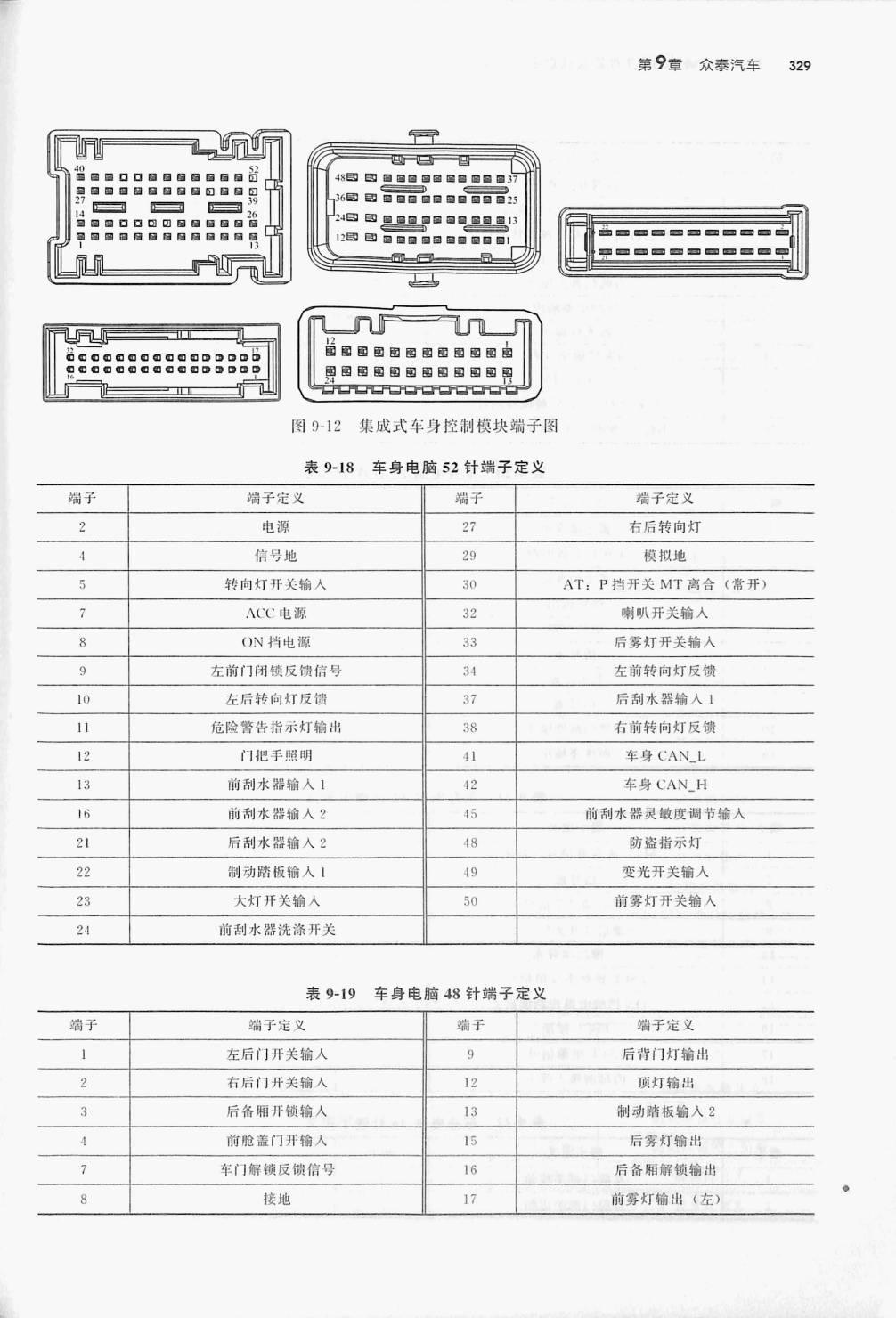

表9-18 车身电脑52针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 电源 | 27 | 右后转向灯 | |
| 信号地 | 29 | 模拟地 | |
| 5 | 转向灯开关输入 | 30 | AT:P挡开关MT离合(常开) |
| ACC电源 | 32 | 喇叭开关输入 | |
| 8 | ON 挡电源 | 33 | 后雾灯开关输入 |
| 左前门闭锁反馈信号 | 34 | 左前转向灯反馈 | |
| 10 | 左后转向灯反馈 | 37 | 后刮水器输入1 |
| 11 | 危险警告指示灯输出 | 38 | 右前转向灯反馈 |
| 12 | 门把手照明 | 41 | 车身 CAN_L |
| 13 | 前刮水器输入1 | 42 | 车身 CAN_H |
| 16 | 前刮水器输入2 | 45 | 前刮水器灵敏度调节输入 |
| 21 | 后刮水器输入 2 | 48 | 防盗指示灯 |
| 22 | 制动踏板输入1 | 49 | 变光开关输入 |
| 23 | 大灯开关输入 | 50 | 前雾灯开关输入 |
| 24 | 前刮水器洗涤开关 |
表9-19 车身电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 淄子 | 端子定义 | 端子 | 端于定义 |
| 1 | 左后门开关输入 | 9 | 后背门灯输出 |
| 2 | 右后门开关输入 | 12 | 顶灯输出 |
| 3 | 后备厢开锁输入 | 13 | 制动踏板输入2 |
| 前舱盖门开输入 | 15 | 后雾灯输出 | |
| 车门解锁反馍信号 | 16 | 后备厢解锁输出 | |
| 8 | 接地 | 17 | 前雾灯输出(左) |

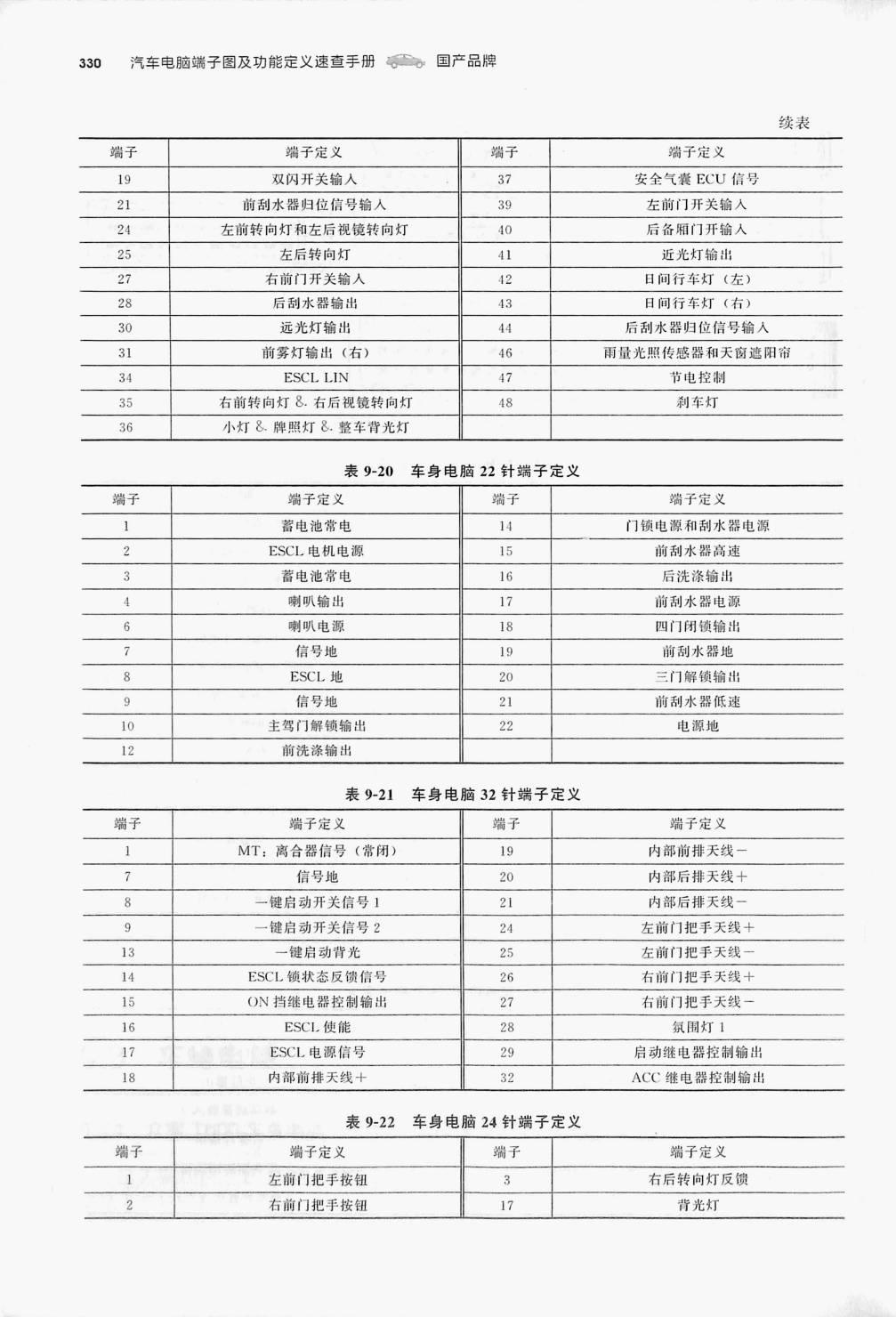

表9-20 车身电脑22针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 蹦子定义 | 端子 | 端子定义 |
| 1 | 蓄电池常电 | 14 | 门锁电源和刮水器电源 |
| 2 | ESCL电机电源 | 15 | 前刮水器高速 |
| 3 | 蓄电池常电 | 16 | 后洗涤输出 |
| 4 | 喇叭输出 | 17 | 前刮水器电源 |
| 6 | 喇叭电源 | 18 | 四门闭镇输出 |
| 7 | 信号地 | 19 | 前刮水器地 |
| 8 | ESCL地 | 20 | 三门解锁输出 |
| 9 | 信号地 | 21 | 前刮水器低速 |
| 10 | 主驾门解锁输出 | 22 | 电源地 |
| 12 | 前洗涤输出 |
表9-21 车身电脑32针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| MT：离合器信号(常闭) | 19 | 内部前排天线一 | |
| 7 | 信号地 | 20 | 内部后排天线十 |
| 8 | 一键启动开关信号1 | 21 | 内部后排天线一 |
| 9 | 一键启动开关信号2 | 24 | 左前门把手天线十 |
| 13 | 一键启动背光 | 25 | 左前门把手天线一 |
| 14 | ESCL 锁状态反馈信号 | 26 | 右前门把手天线十 |
| 15 | ON 挡继电器控制输出 | 27 | 右前门把手天线一 |
| 16 | ESCI.使能 | 28 | 氛围灯1 |
| 17 | ESCL电源信号 | 29 | 启动继电器控制输出 |
| 18 | 内部前排天线十 | 32 | ACC 继电器控制输出 |
表9-22 车身电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 左前门把手按钮 | 3 | 右后转向灯反馈 | |
| 2 | 右前门把手按钮 | 17 | 背光灯 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
