整理众泰T800车身电脑(52针+48针+22针+32针+24针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

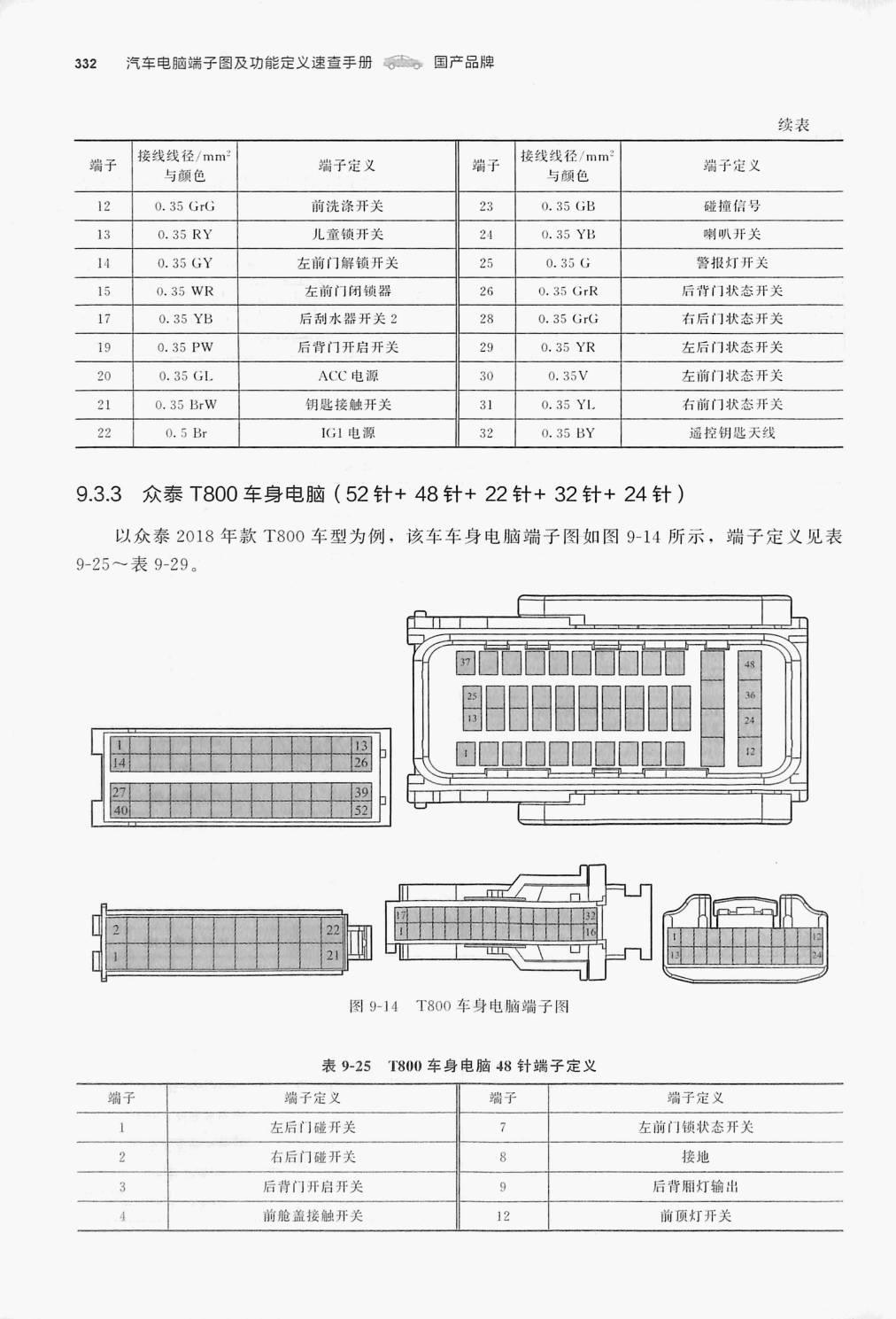

表9-25 T800 车身电脑 48 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 左后门碰开关 | 7 | 左前门锁状态开关 | |
| 2 | 右后门碰开关 | 8 | 接地 |
| 3 | 后背门开启开关 | 9 | 后背厢灯输出 |
| 前舱盖接触开关 | 12 | 前顶灯开关 |

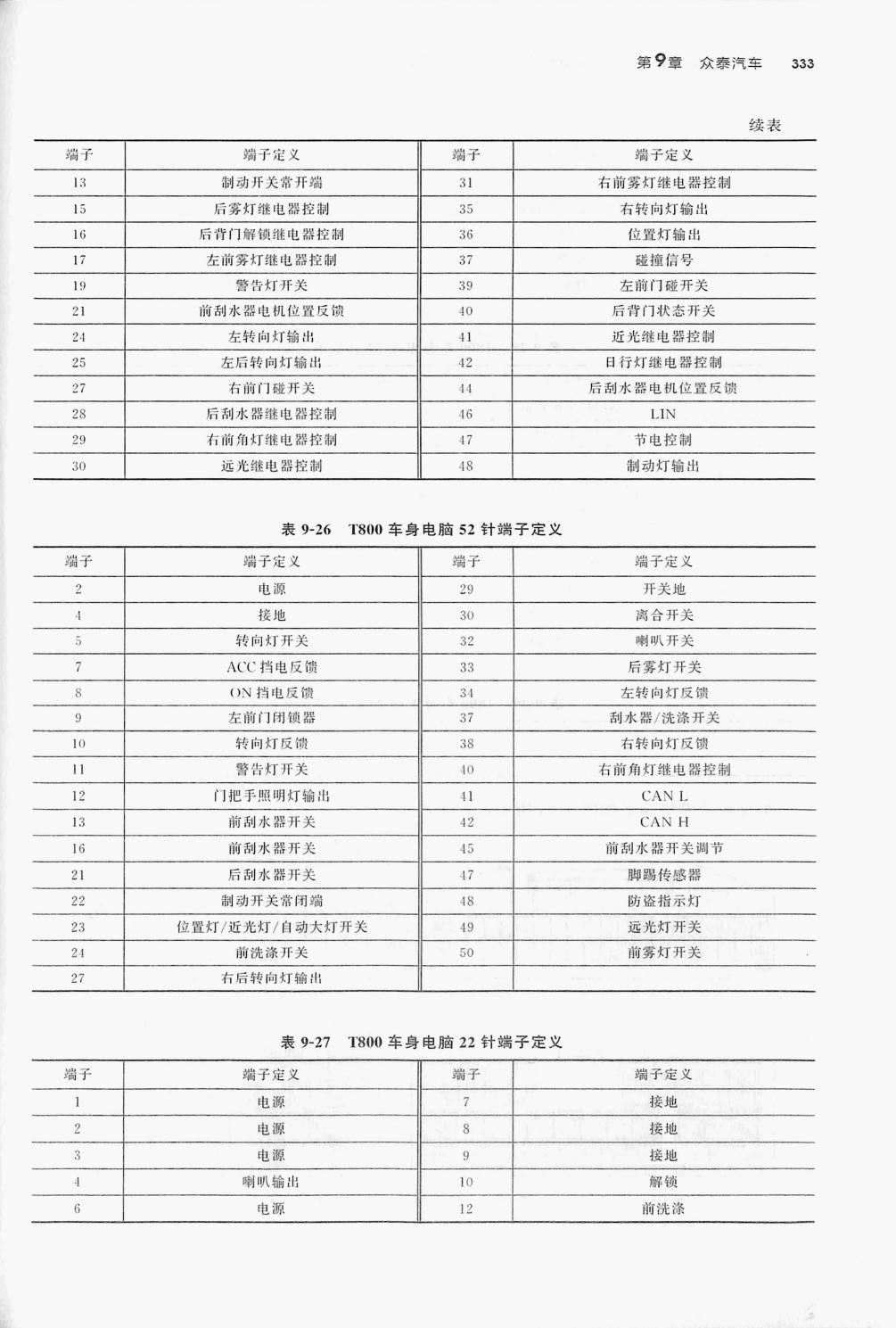

表9-26
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 2 | 电源 | 29 | 开关地 |
| 接地 | 30 | 离合开关 | |
| 转向灯开关 | 32 | 喇叭开关 | |
| ACC 挡电反馈 | 33 | 后雾灯开关 | |
| 8 | ON挡电反馈 | 34 | 左转向灯反似 |
| 9 | 左前门闭锁器 | 37 | 刮水器/洗涤开关 |
| 10 | 转向灯反馈 | 38 | 右转向灯反馈 |
| 警告灯开关 | 10 | 右前角灯继电器控制 | |
| 12 | 门把手照明灯输出 | 41 | CANL |
| 13 | 前刮水器开关 | 42 | CAN H |
| 16 | 前刮水器开关 | 45 | 前刮水器开关调节 |
| 21 | 后刮水器开关 | 47 | 脚踢传感器 |
| 22 | 制动开关常闭端 | 48 | 防盜指示灯 |
| 23 | 位置灯/近光灯/自动大灯开关 | 49 | 远光灯开关 |
| 24 | 前洗涤开关 | 0g | 前雾灯开关 |
| 27 | 右后转向灯输出 |
表9-27 1800 车身电脑22针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 电源 | 7 | 接地 | |
| 2 | 电源 | 8 | 接地 |
| 3 | 电源 | 9 | 接地 |
| 4 | 唰叭输出 | 10 | 解锁 |
| 6 | 电源 | 12 | 前洗涤 |

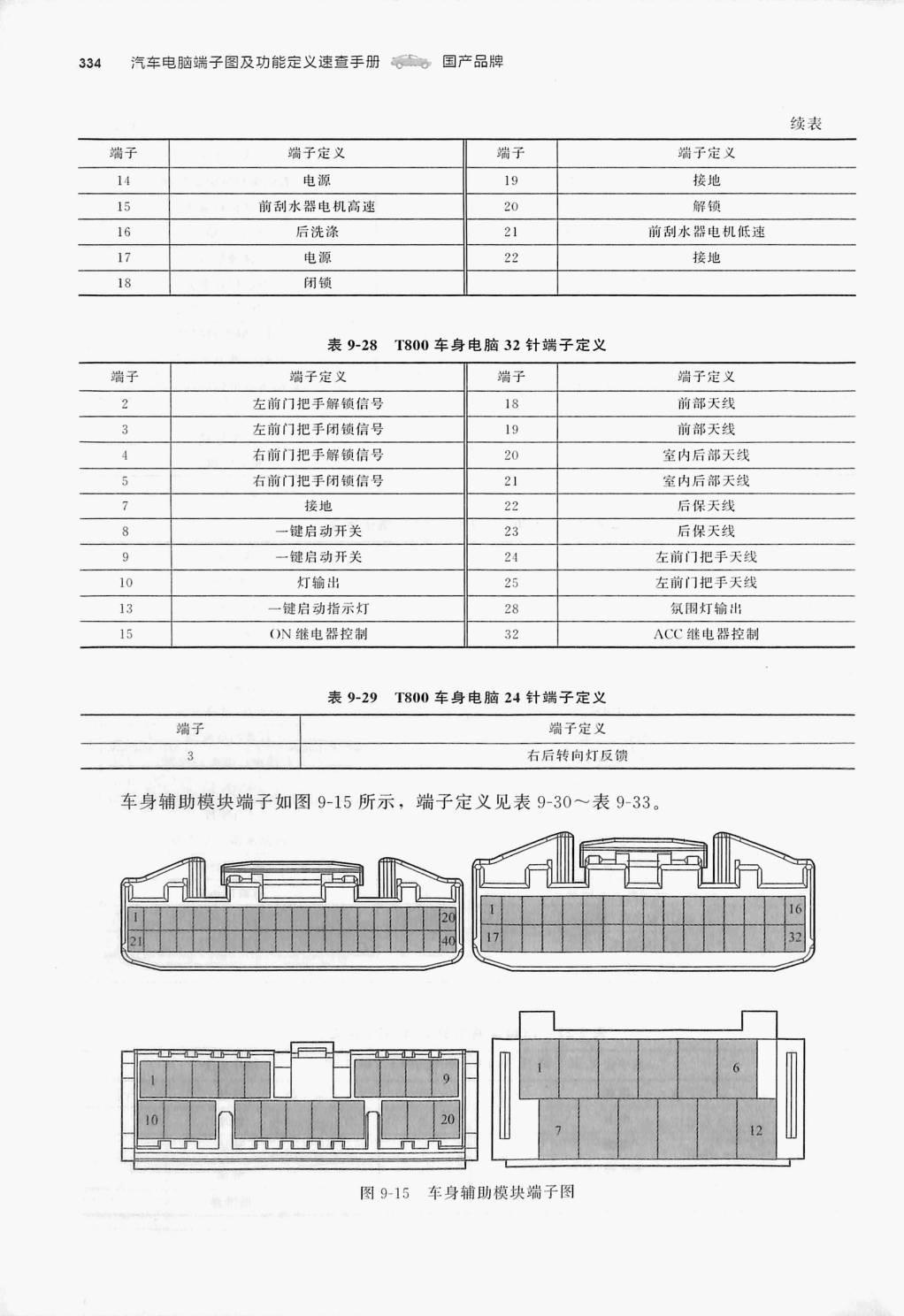

表9-28 T800车身电脑32针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 2 | 左前门把手解锁信号 | 18 | 前部天线 |
| 左前门把手闭锁信号 | 19 | 前部天线 | |
| 右前门把手解锁信号 | 20 | 室内后部天线 | |
| 右前门把手闭锁信号 | 21 | 室内后部天线 | |
| 接地 | 22 | 后保天线 | |
| 一键启动开关 | 23 | 后保天线 | |
| 一键启动开关 | 24 | 左前门把手天线 | |
| 10 | 灯输出 | 25 | 左前门把手天线 |
| 13 | 一键启动指示灯 | 28 | 氛園灯输出 |
| 15 | ON继电器控制 | 32 | ACC 继电器控制 |
表9-29 T800 车身电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| 3 | 右后转向灯反馈 |
| 车身辅助模块端子如图9-15所示，端子定义见表9-30～表9-33。 | |
| 40 | |
| 20 | |
| 12 |

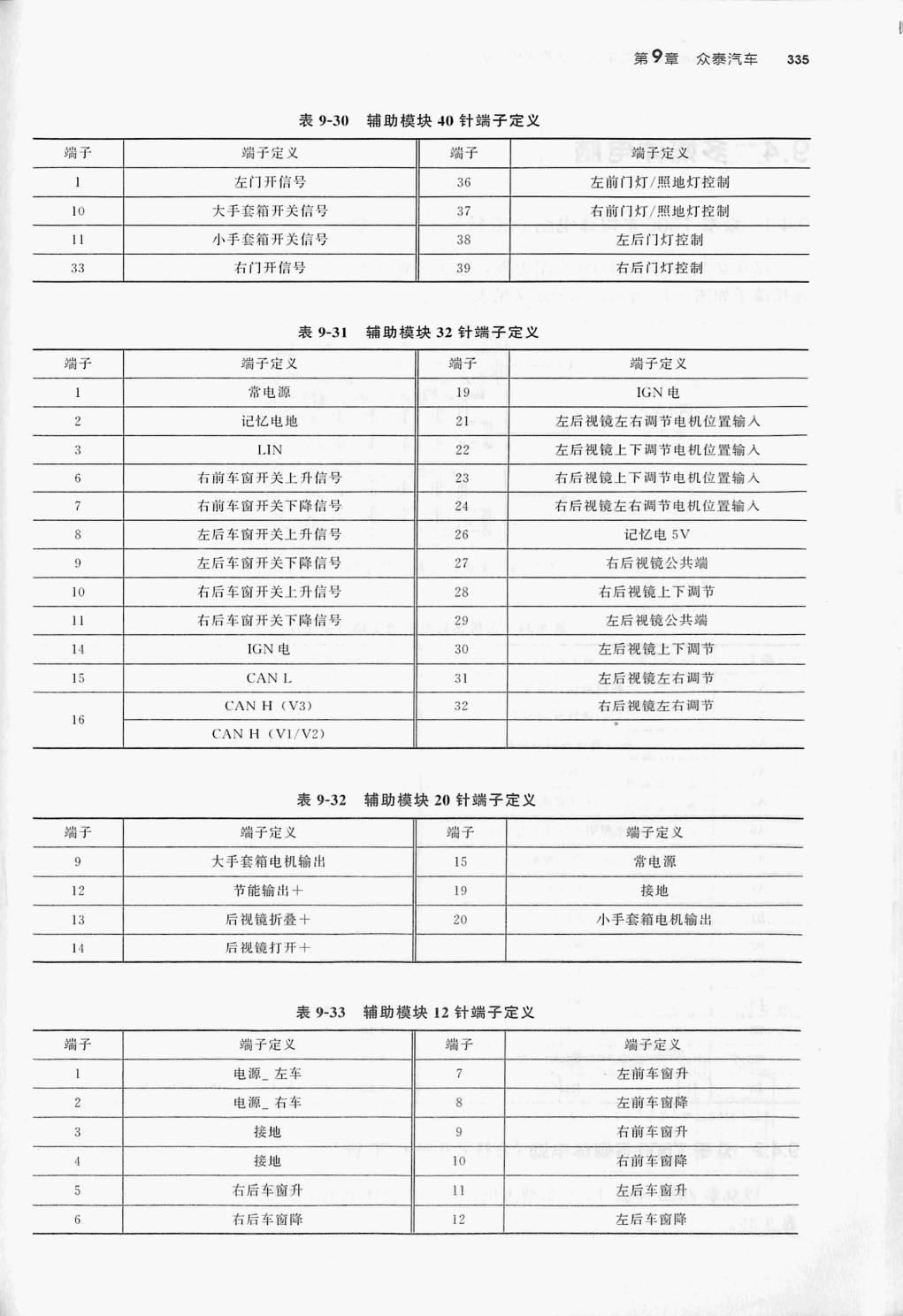

表9-30
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 左门开信号 | 36 | 左前门灯/照地灯控制 |
| 10 | 大手套箱开关信号 | 37 | 右前门灯/照地灯控制 |
| 11 | 小手套箱开关信号 | 38 | 左后门灯控制 |
| 33 | 右门开信号 | 39 | 右后门灯控制 |
表9-31 辅助模块32针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 常电源 | 19 | IGN电 | |
| 2 | 记忆电地 | 21 | 左后视镜左右调节电机位置输入 |
| 3 | LIN | 22 | 左后视镜上下调节电机位置输入 |
| 6 | 右前车窗开关上升信号 | 23 | 右后视镜上下调节电机位置输入 |
| 右前车窗开关下降信号 | 24 | 右后视镜左右调节电机位置输入 | |
| 左后车窗开关上升信号 | 26 | 记忆电 5V | |
| 9 | 左后车窗开关下降信号 | 27 | 右后视镜公共端 |
| 10 | 右后车窗开关上升信号 | 28 | 右后视镜上下调节 |
| 11 | 右后车窗开关下降信号 | 29 | 左后视镜公共端 |
| 14 | IGN电 | 30 | 左后视镜上下调节 |
| 15 | CANL | 31 | 左后视镜左右调节 |
| CAN H(V3) | ZE | 右后视镜左右调节 | |
| 16 | |||
| CANH(V1/V2) |
表9-32 辅助模块20 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 9 | 大手套箱电机输出 | 15 | 常电源 |
| 12 | 节能输出+ | 19 | 接地 |
| 13 | 后视镜折叠+ | 20 | 小手套箱电机输出 |
| 14 | 后视镜打开+ |
表 9-33 辅助模块12针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 螨于定义 | 端子 | 端子定义 |
| 1 | 电源.左车 | 左前车窗升 | |
| 2 | 电源_布车 | 8 | 左前车窗降 |
| 3 | 接地 | 9 | 右前车窗升 |
| 4 | 接地 | 10 | 右前车窗降 |
| 5 | 右后车窗升 | 11 | 左后车窗升 |
| 6 | 右后车窗降 | 12 | 左后车窗際 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
