整理五菱1.2LLMU 发动机(90针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

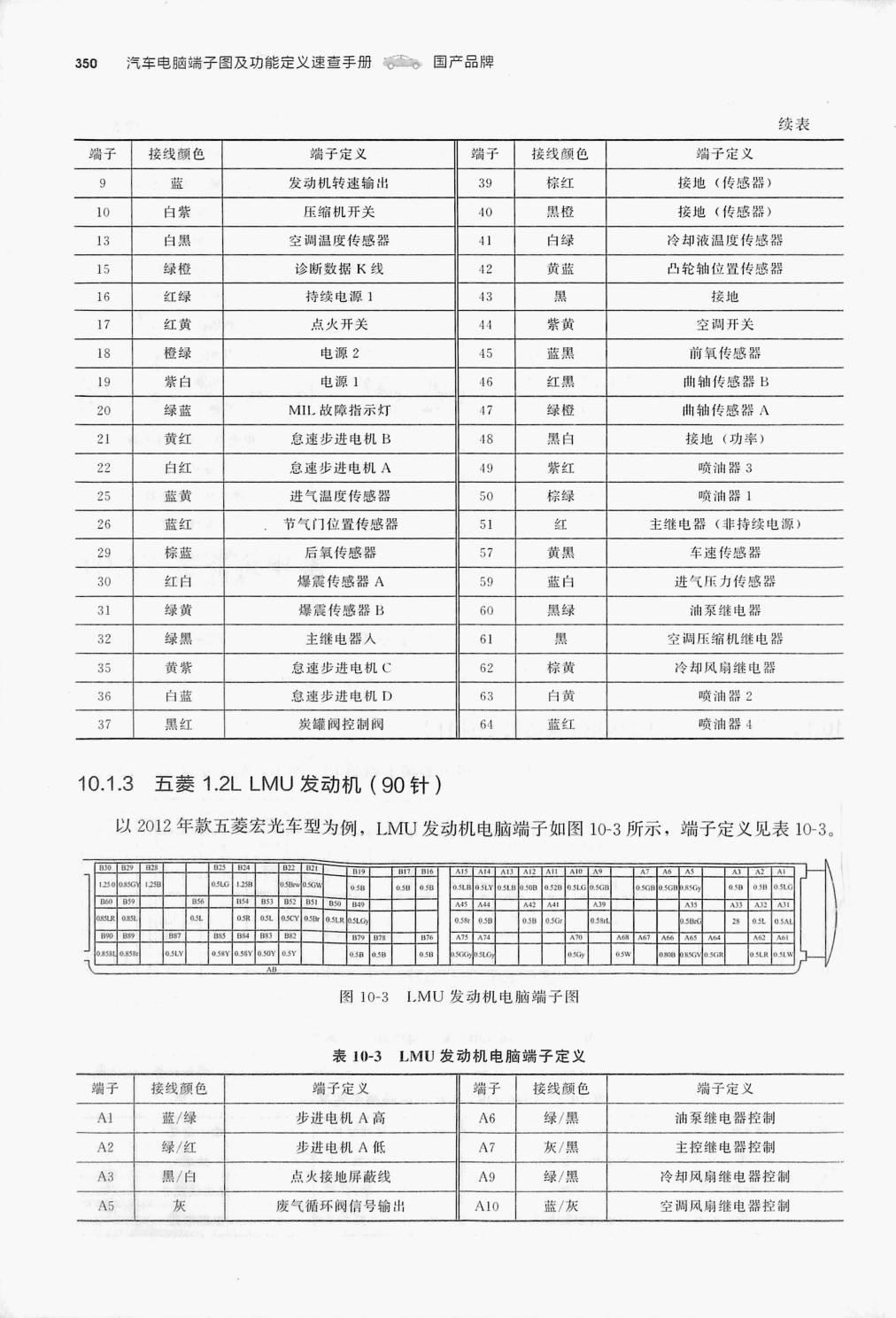

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-3 LMU 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 端子 | 接线颜色 | 嘴于定义 |
| AJ | 蓝/绿 | 步进电机A高 | A6 | 绿/黑 | 油泵继电器控制 |
| 42 | 绿/红 | 步进电机A低 | A7 | 灰/黑 | 主控继电器控制 |
| A3 | 黑/白 | 点火接地屏蔽线 | A9 | 绿/黑 | 冷却风扇继电器控制 |
| A5 | 灰 | 废气循环阀信号输出 | A10 | 蓝/灰 | 空调风扇继电器控制 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
